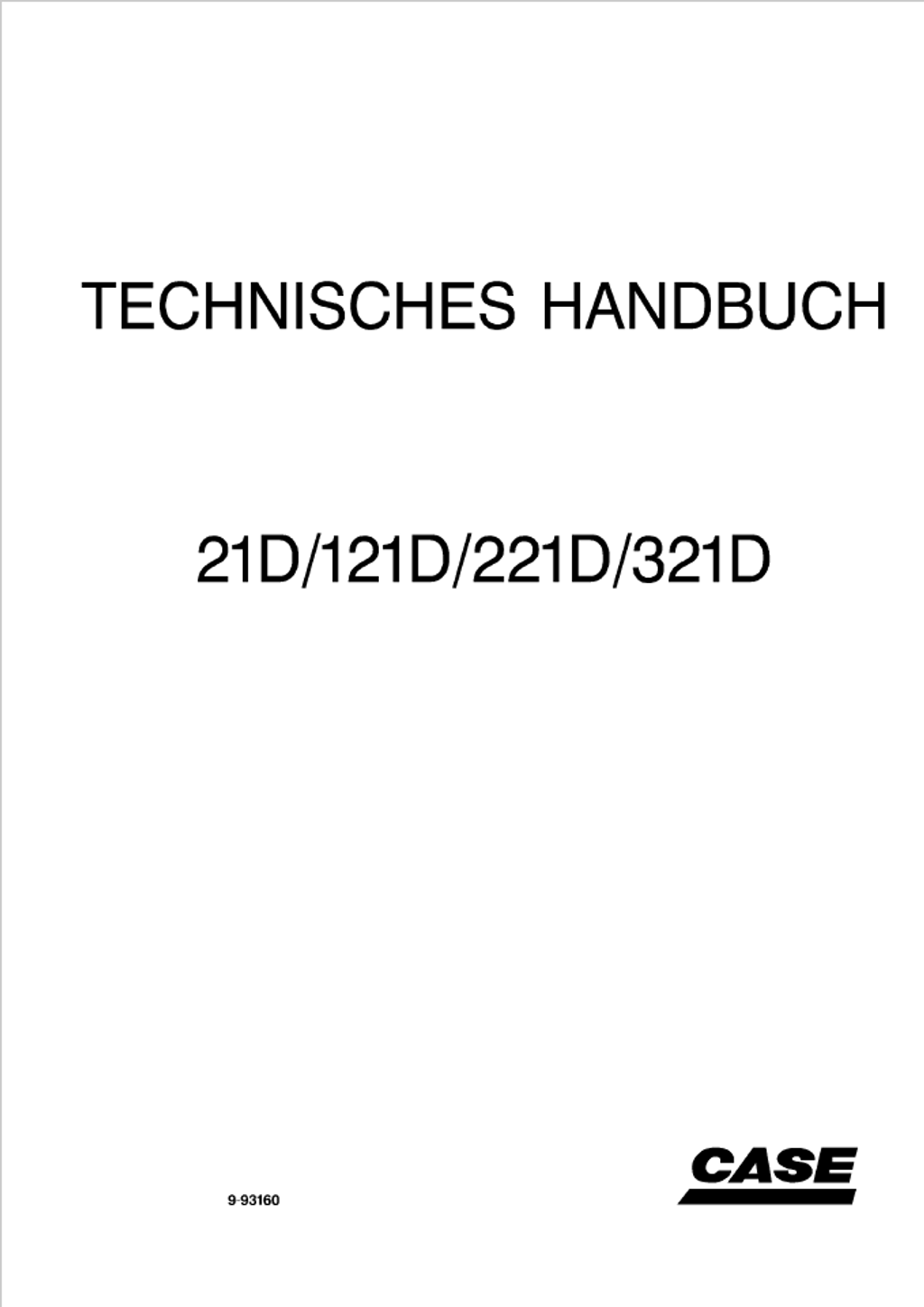

CASE Construction 21D, 121D, 221D, 321D Radlader Technisches Handbuch 9-93160 Deutsch

Offizieller Handbuch-Überblick

Dieses umfassende Technische Handbuch ist das maßgebliche Referenzwerk für die professionelle Wartung, Systemdiagnose und Instandsetzung der CASE Radlader-Kompaktserie 21D, 121D, 221D und 321D. Ein herausragendes Alleinstellungsmerkmal dieser Dokumentation ist die tiefe Integration von originalen Zulieferer-Archiven: Sie enthält die kompletten und hochdetaillierten CARRARO-Werksreparaturanleitungen für die verbauten Vorder- und Hinterachsen (Modelle 28.16, 28.20 und 28.25 FR/TB150), inklusive mikrometrischer Einstellwerte für die Planetengetriebe und Differentiale. Darüber hinaus rüstet das Werk den Techniker mit essenziellen Service-Daten für die Deutz-Antriebsaggregate (F4M 2011 und BF4M 2011), hochauflösenden Hydraulikschaltplänen (mit separater Ausweisung der Schnellfahrversionen) sowie extrem detaillierten Drehmoment- und Prüfvorgaben für die Hub- und Lenkkinematik aus. Es ist das absolute Pflichtdokument für Mechaniker, die eine Generalüberholung des Antriebsstrangs und der Hydraulik streng nach Werksvorgaben durchführen.

• Marke: CASE Construction
• Maschinentyp: Radlader
• Handbuchart: Technisches Handbuch
• Maschinenmodell: 21D, 121D, 221D, 321D
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 9-93160
• Ausgabe: N/R
• Sprache: Deutsch (Hauptsprache), Italiano / English (integriertes CARRARO Achsen-Reparaturhandbuch), Deutsch / English (Service-Daten)
• Seiten: 810
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

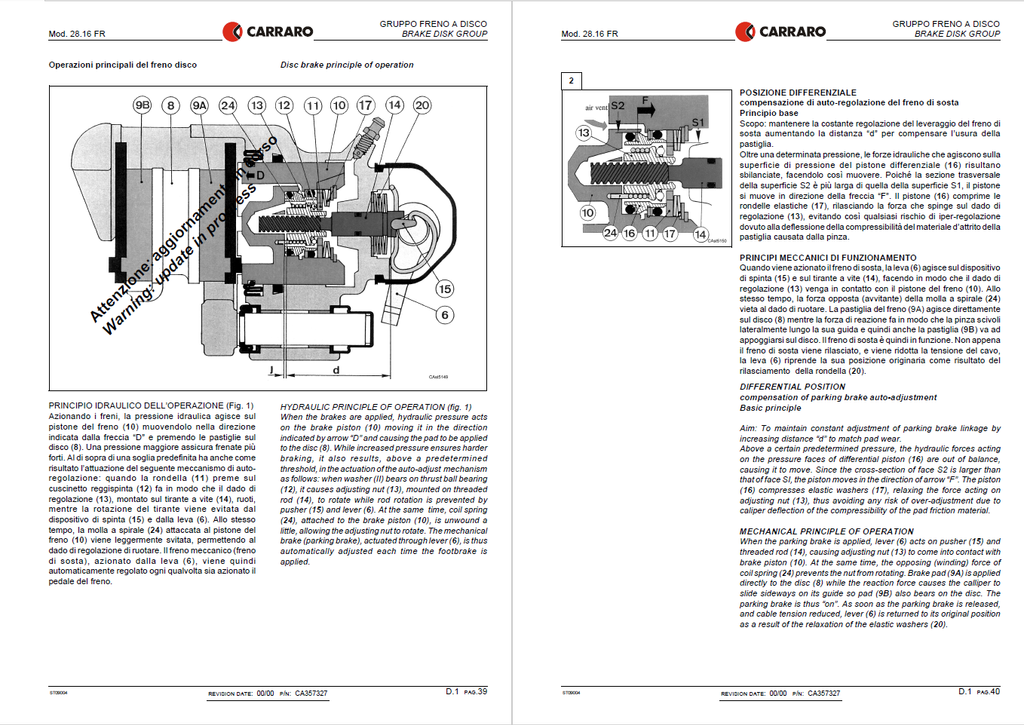

• Tiefen-Kalibrierung der CARRARO-Hochlastachsen: Überlassen Sie das Flankenspiel und die Lagervorspannung nicht dem Gefühl. Dieses Handbuch integriert die originalen Werksanleitungen für die Achsmodelle 28.16 FR, 28.20 und 28.25 FR. Es diktiert den zwingenden Einsatz spezifischer Spezialwerkzeuge (wie den falschen Pignone "CA715023" oder die Einschlagwerkzeuge "Battitoio CA715505") zur millimetergenauen Justierung des Differentials und der epizyklischen Planetenuntersetzungsgetriebe.
• Winkelgesteuerte Drehmoment-Architektur: Sichern Sie die kritischen Strukturverbindungen (wie das zentrale Knickgelenk zwischen Vorder- und Hinterrahmen) absolut normgerecht. Das Dokument liefert nicht nur Standard-Anzugsmomente (z. B. M16-Gewinde mit 250 Nm), sondern definiert hochpräzise Drehwinkel-Vorgaben für die plastische Schraubenverformung (z. B. exakte Winkel von 90° bis zu extremen 220°), um Materialermüdung unter schwersten Radlader-Einsätzen auszuschließen.

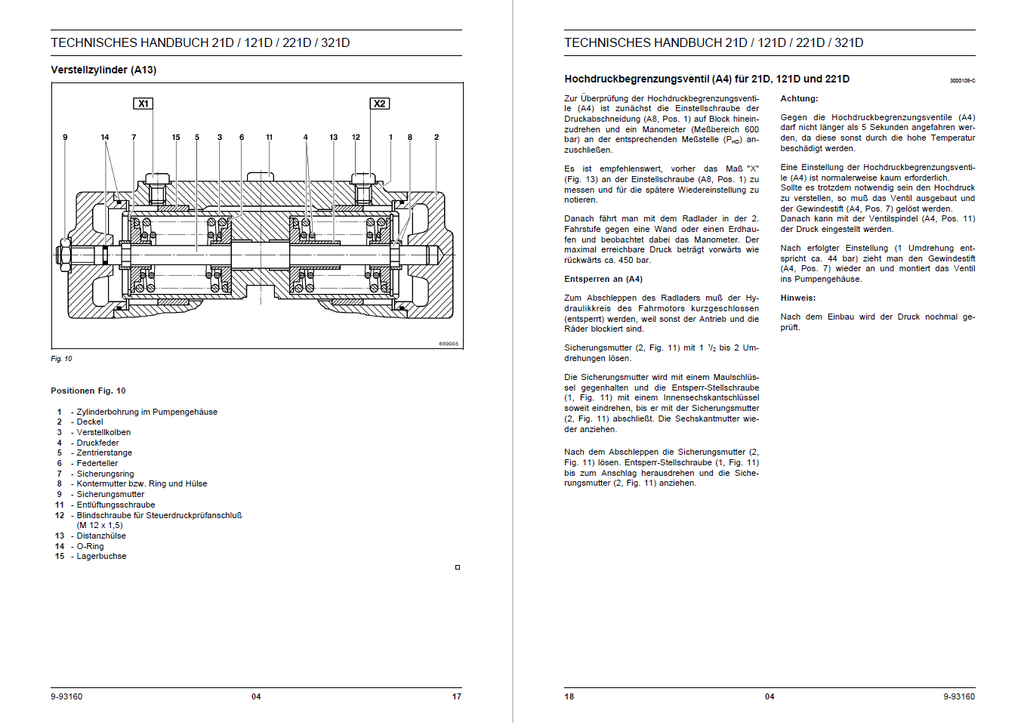

• Hydrostatische Antriebs- und Druckmesspunkte: Maximieren Sie die Traktion und Beschleunigung, besonders bei der anspruchsvollen "Schnellfahrversion". Das Werk liefert die exakten Parameter zur Überholung der A 4V G 40-56 Fahrpumpe und des A 6V M 80 Fahrmotors. Es definiert die physikalischen Testanschlüsse gestochen scharf: Nutzen Sie die Messpunkte "X1" und "X2" zur sofortigen Kontrolle des Stelldrucks, sowie "M1" zur hochpräzisen Bestimmung des Regelbeginns am Fahrmotor.

Technische Maschinen-Highlights

• CAD-gestützte Elektrik nach DIN 40 719: Das elektrische Nervensystem wird durch dieses Handbuch vollständig transparent. Anstatt im Dunkeln zu tappen, leitet Sie das System direkt zur PMS-Diagnosesteckdose (A10X4) oder zur Zentralelektronik im Bedienpult (A100). Die hochauflösenden Schaltpläne inkludieren alle Sensorik-Komponenten, wie den exakten Strompfad für den Grenzlastregler (A10) oder den Fahrdruckgeber (B10).

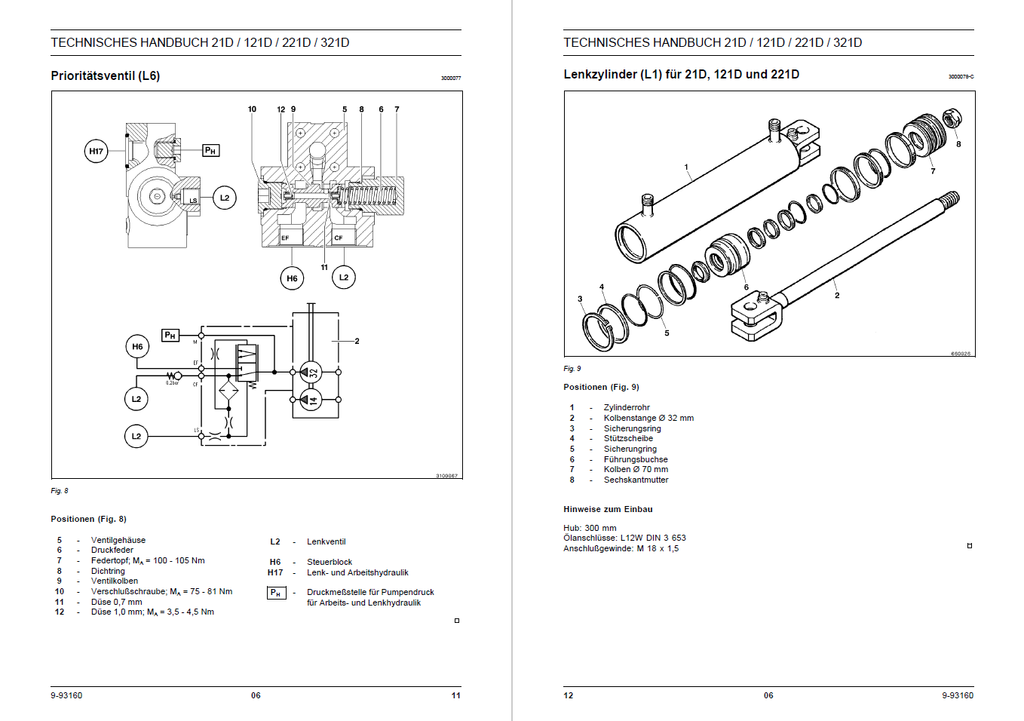

• Modularisierte Hydraulik-Feinzerlegung: Das Handbuch bricht die komplexe Arbeitshydraulik in logische Codes herunter (z. B. "L" für Lenkung, "H" für Arbeitshydraulik). Es führt den Techniker Schritt für Schritt durch die Demontage kritischer Zylinder. So wird beispielsweise der Lenkzylinder (L1, Hub 300 mm, M18 x 1,5 Anschlussgewinde) bis auf den 70-mm-Kolben, die Sicherungsringe und die Führungsbuchsen komplett in seine Einzelteile zerlegt.
• Systematische Druckspeicher-Sicherheitsprotokolle: Die Arbeit an stickstoffgeladenen Systemen birgt Lebensgefahr. Diese Dokumentation enthält strikte Entladeprotokolle vor dem Öffnen des L7-Notlenkungs-Ventilblocks oder der hydraulischen Bremskreise, um den Hochdruck sicher über die vorgesehenen Messkupplungen (z. B. P_BR für Bremsdruck) abzubauen.

Der Analytische Problemlöser

• Beseitigung von lebensgefährlichen Bremsausfällen: Wenn die Maschine an Bremskraft verliert oder abrupt blockiert, liefert eine dedizierte Symptom-Matrix die direkte Lösung. Bei "Nicht konstantem Bremsdruck" führt Sie der Algorithmus sofort zur Überprüfung des Mindestdrucks im Speicher und zur exakten Neujustierung der Einstellschraube am Speicherladeventil, bis der Maximaldruck der Bremsen wieder sicher gedeckt ist.
• Behebung fehlerhafter Lenk- und Arbeitsprioritäten: Reagiert die Lenkung träge, während der Hubarm angehoben wird? Das Handbuch erklärt die komplexe Interaktion der L6-Prioritätsventile und der H8-Primärventile. Es befähigt den Mechaniker, den hydraulischen Volumenstrom der Tandempumpen so zu messen und zu leiten, dass die Lenkung unter allen Lastbedingungen ihre gesetzlich vorgeschriebene Dominanz behält.
• Lösung elektrischer Traktionsausfälle: Wenn der Radlader nicht mehr in die hohe Fahrstufe schaltet, verhindert das Kapitel "Grundlagen der Elektrotechnik" den blinden Austausch teurer Steuergeräte. Durch systematische Spannungsmessungen an den Magnetventilen (wie Y21.3) und die Kontrolle der Steckverbindungen am Fahr-Druckgeber, wird die Fehlerquelle chirurgisch auf ein defektes Relais oder einen Kabelbruch eingegrenzt.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Wie im Kapitel 03 (Motor) dieses Dokuments vom Maschinenhersteller (CASE) ausdrücklich und unmissverständlich deklariert, wird der Service für die Rumpfmotoren der hier verbauten Deutz-Dieselaggregate direkt von der Herstellerfirma DEUTZ durchgeführt. Dieses Handbuch konzentriert sich daher mit massiver Informationstiefe auf den Fahrantrieb, die CARRARO-Achsen, die Knickgelenk-Struktur, die Fahrzeughydraulik und die Bordelektronik, schließt jedoch die innere Kurbelwellen- und Kolbendemontage des Deutz-Motors aus.

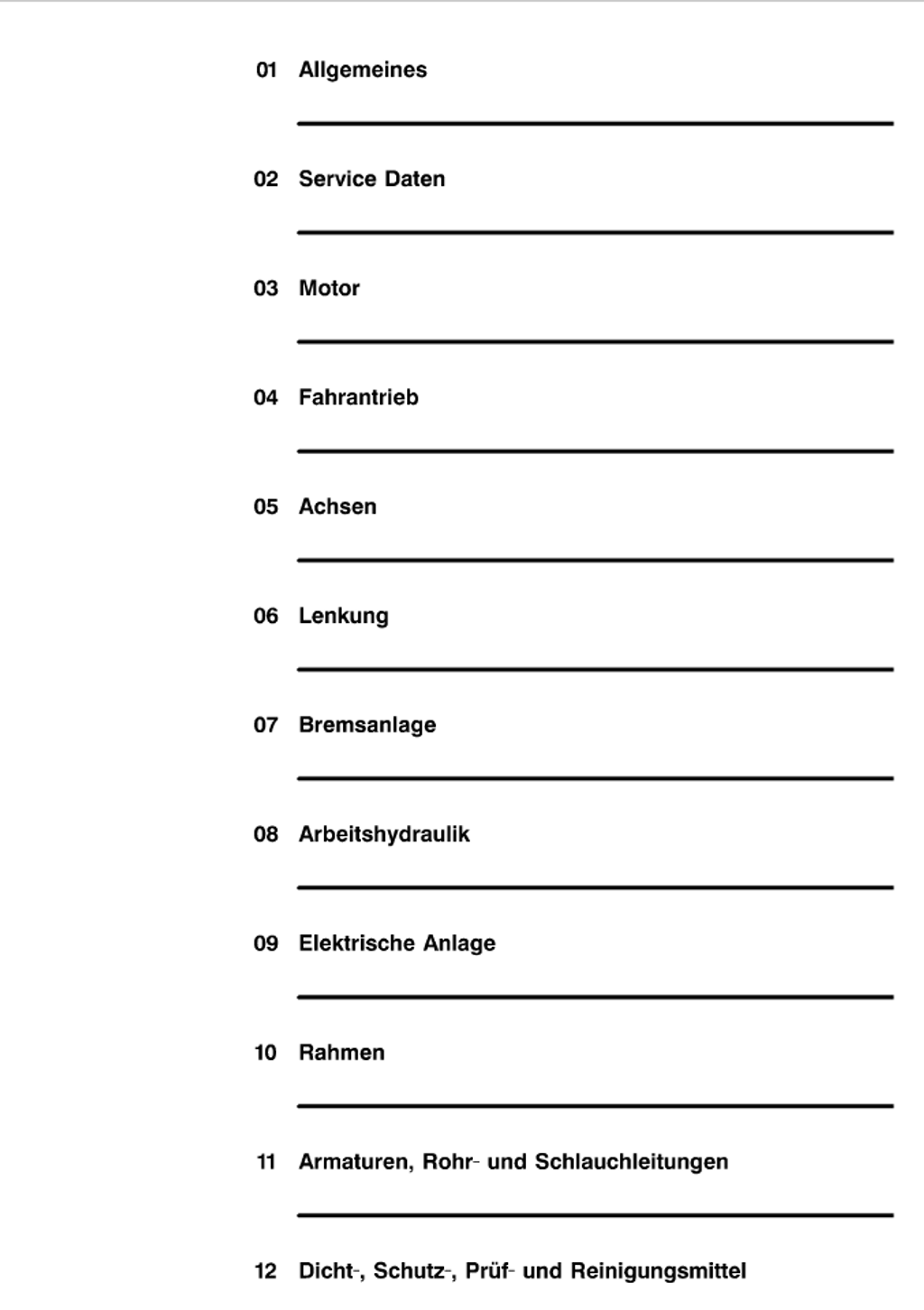

Inhaltsverzeichnis

• ALLGEMEINES
  • Vorwort
  • Handhabung
  • Organisatorische Maßnahmen
  • Personalauswahl und -qualifikation
• SERVICE DATEN

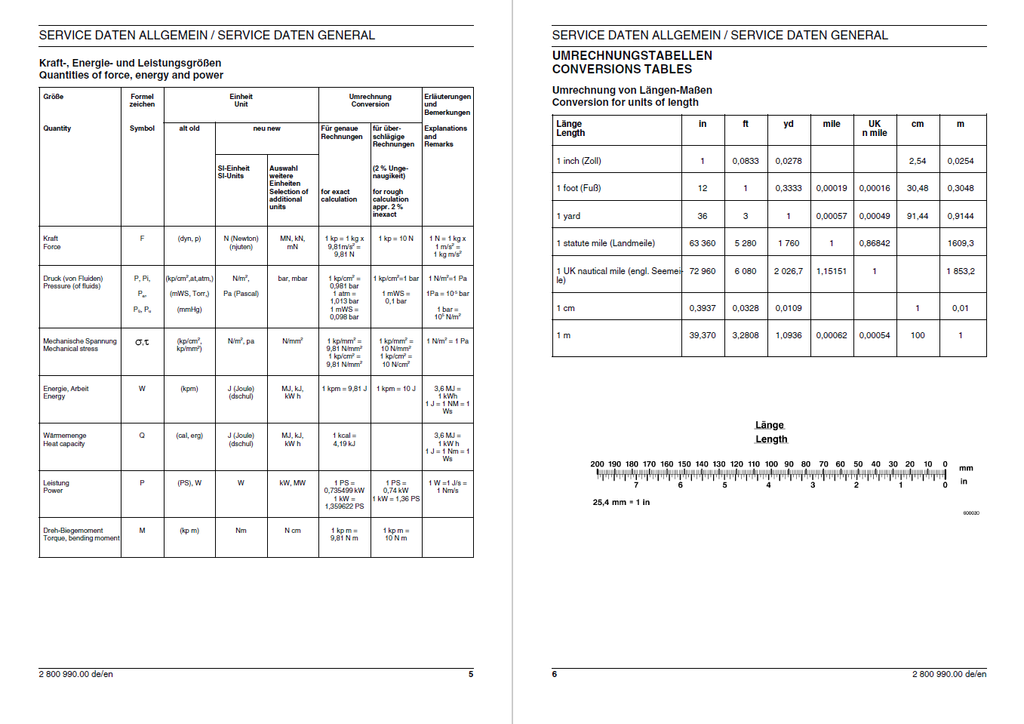

  • Service Daten allgemein

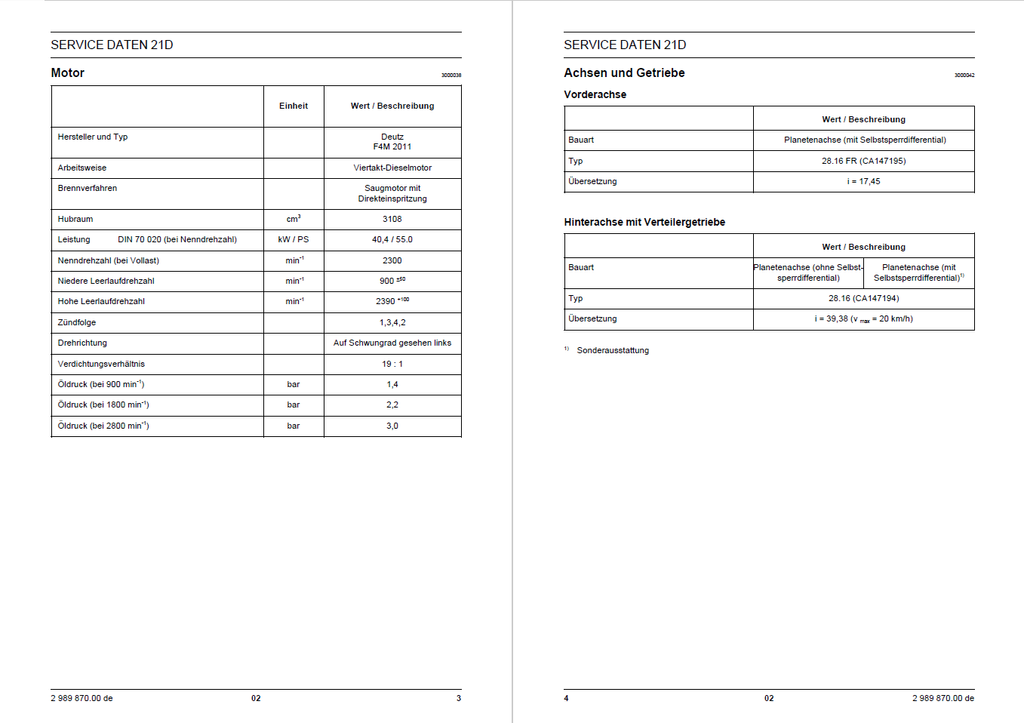

  • Service Daten 21D
  • Service Daten 121D
  • Service Daten 221D
  • Service Daten 321D
• MOTOR
• FAHRANTRIEB
  • Reparaturanleitung Fahrpumpe
  • Reparaturanleitung Fahrmotor
  • Hydraulikschaltplan - Fahrantrieb für die Schnellfahrversion
    • Hydraulikschaltplan, Legende
• ACHSEN
  • Vorwort
  • Allgemein
    • Aufbau
  • Hinweise zur Arbeitssicherheit

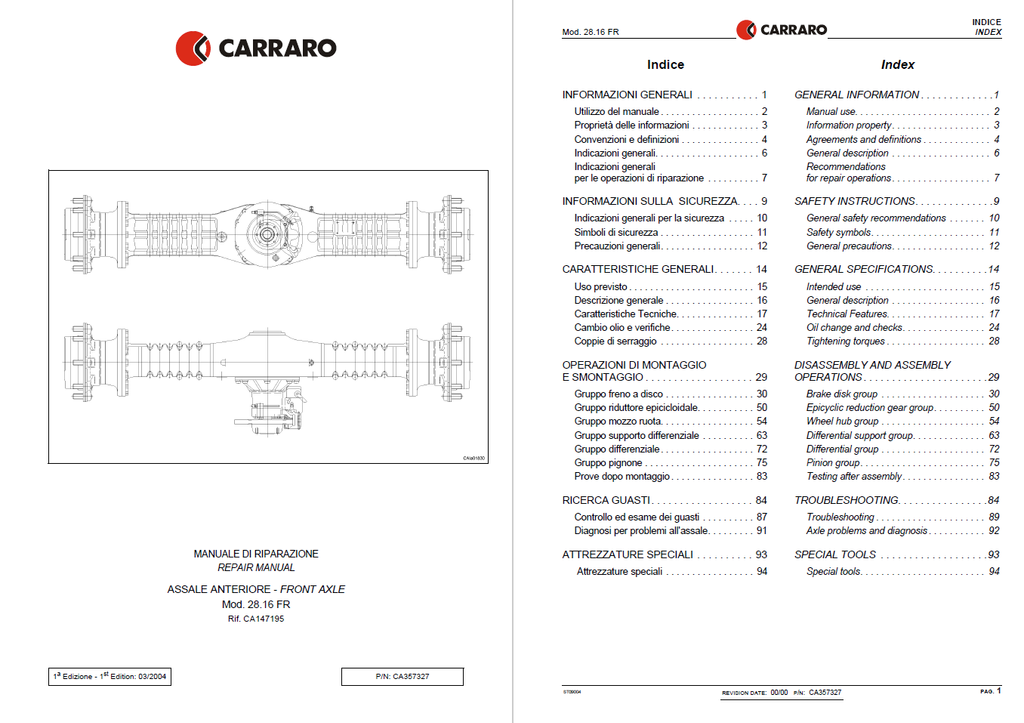

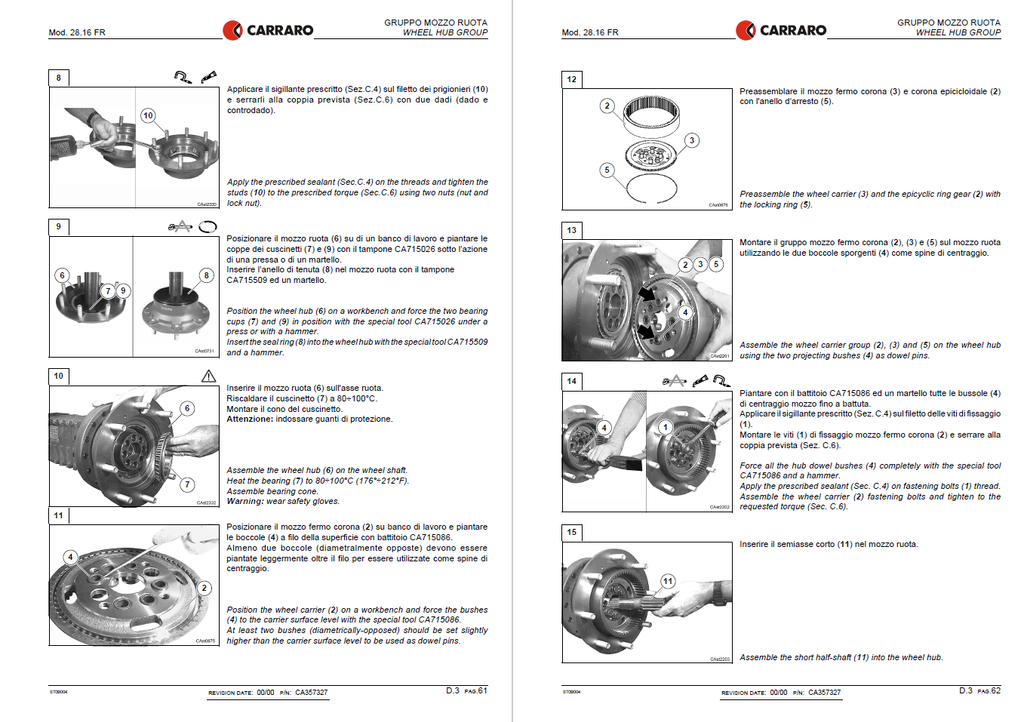

  • MANUALE DI RIPARAZIONE / REPAIR MANUAL (ASSALE ANTERIORE - FRONT AXLE Mod. 28.16 FR)
    • INFORMAZIONI GENERALI / GENERAL INFORMATION
      • Utilizzo del manuale / Manual use
      • Proprietà delle informazioni / Information property
      • Convenzioni e definizioni / Agreements and definitions
      • Indicazioni generali / General description
      • Indicazioni generali per le operazioni di riparazione / Recommendations for repair operations
    • INFORMAZIONI SULLA SICUREZZA / SAFETY INSTRUCTIONS
      • Indicazioni generali per la sicurezza / General safety recommendations
      • Simboli di sicurezza / Safety symbols
      • Precauzioni generali / General precautions
    • RICERCA GUASTI
      • Controllo ed esame dei guasti
      • Diagnosi per problemi all'assale
    • ATTREZZATURE SPECIALI
      • Attrezzature speciali

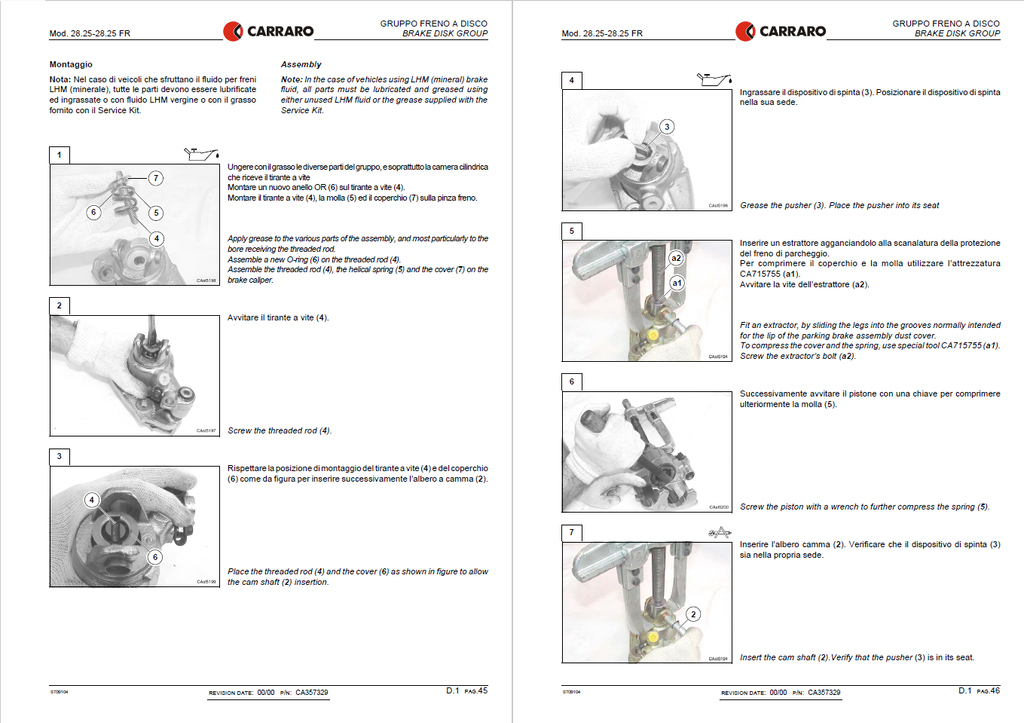

  • MANUALE DI RIPARAZIONE / REPAIR MANUAL (ASSALE ANTERIORE - FRONT AXLE Mod. 28.25-28.25 FR)
    • INFORMAZIONI GENERALI / GENERAL INFORMATION
      • Utilizzo del manuale / Manual use
      • Proprietà delle informazioni / Information property
      • Convenzioni e definizioni / Agreements and definitions
      • Indicazioni generali / General description
      • Indicazioni generali per le operazioni di riparazione / Recommendations for repair operations
    • RICERCA GUASTI
      • Controllo ed esame dei guasti
      • Diagnosi per problemi all'assale
    • ATTREZZATURE SPECIALI
      • Attrezzature speciali

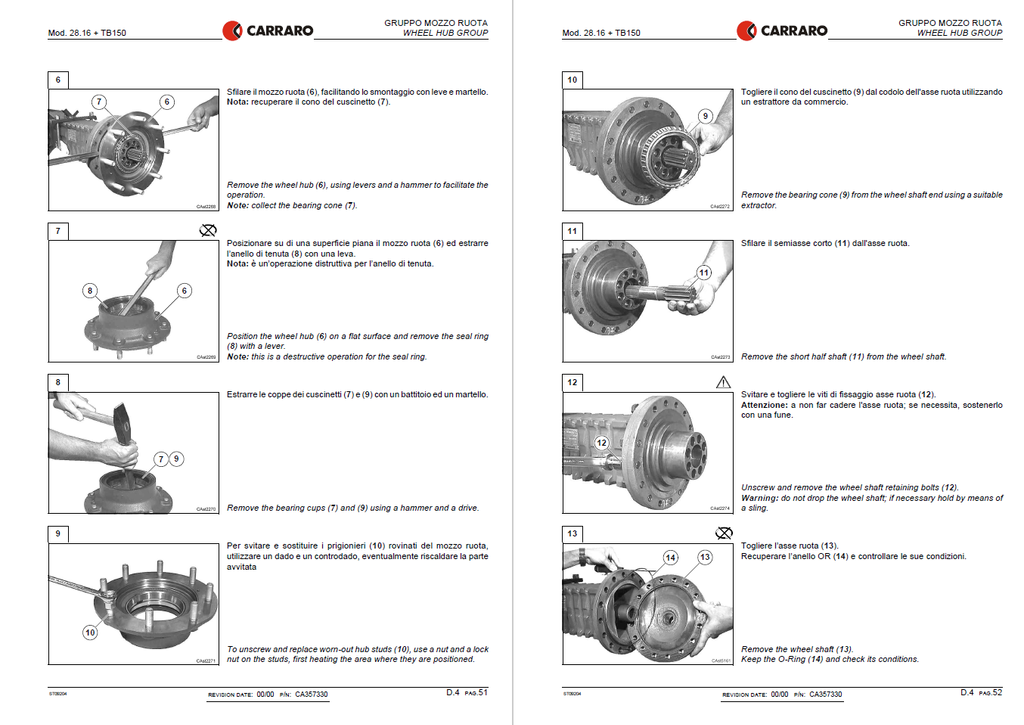

  • MANUALE DI RIPARAZIONE / REPAIR MANUAL (ASSALE POSTERIORE - REAR AXLE Mod. 28.16 + TB150)
    • INFORMAZIONI GENERALI / GENERAL INFORMATION
      • Utilizzo del manuale / Manual use
      • Proprietà delle informazioni / Information property
      • Convenzioni e definizioni / Agreements and definitions
      • Indicazioni generali / General description
      • Indicazioni generali per le operazioni di riparazione / Recommendations for repair operations
    • RICERCA GUASTI
      • Controllo ed esame dei guasti
      • Diagnosi per problemi all'assale
    • ATTREZZATURE SPECIALI
      • Attrezzature speciali

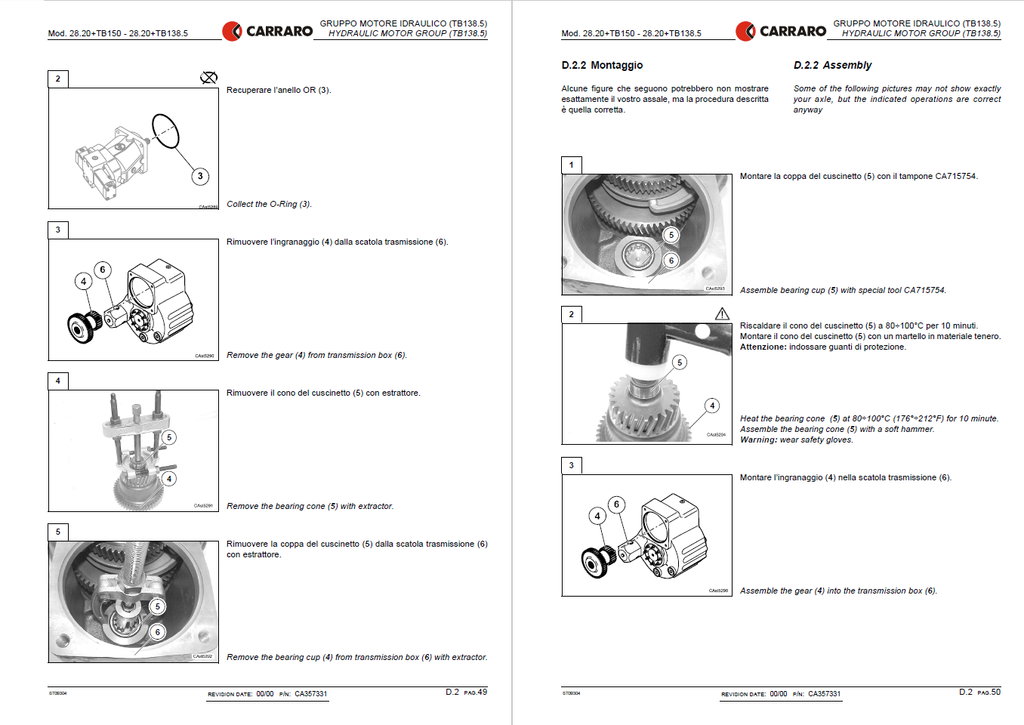

  • MANUALE DI RIPARAZIONE / REPAIR MANUAL (ASSALE POSTERIORE - REAR AXLE Mod. 28.20 + TB150 / 28.20 + TB138.5)
    • INFORMAZIONI GENERALI / GENERAL INFORMATION
      • Utilizzo del manuale / Manual use
      • Proprietà delle informazioni / Information property
      • Convenzioni e definizioni / Agreements and definitions
      • Indicazioni generali / General description
      • Indicazioni generali per le operazioni di riparazione / Recommendations for repair operations
    • INFORMAZIONI SULLA SICUREZZA / SAFETY INSTRUCTIONS
      • Indicazioni generali per la sicurezza / General safety recommendations
      • Simboli di sicurezza / Safety symbols
      • Precauzioni generali / General precautions
    • RICERCA GUASTI
      • Controllo ed esame dei guasti
      • Diagnosi per problemi all'assale
    • ATTREZZATURE SPECIALI
      • Attrezzature speciali
• LENKUNG
  • Hydraulikanlage, Sicherheitshinweise
  • Lenkung - Hydraulikschaltplan für die Standardversion
    • Hydraulikschaltplan, Legende
  • Lenkung - Hydraulikschaltplan für die Schnellfahrversion
    • Hydraulikschaltplan, Legende
• BREMSANLAGE
  • Sicherheitshinweise
    • Personal
    • Maschine sichern
    • Gesundheit schützen
    • Entsorgung
  • Erläuterungen zu den Schaltplänen und Abbildungen
  • Hydraulikanlage drucklos machen
  • Fehlerbehebung an der Bremsanlage
  • Bremsanlage - Hydraulikschaltplan für die Schnellfahrversion
    • Hydraulikschaltplan, Legende
• ARBEITSHYDRAULIK
• ELEKTRISCHE ANLAGE
  • Elektrischer Schaltplan

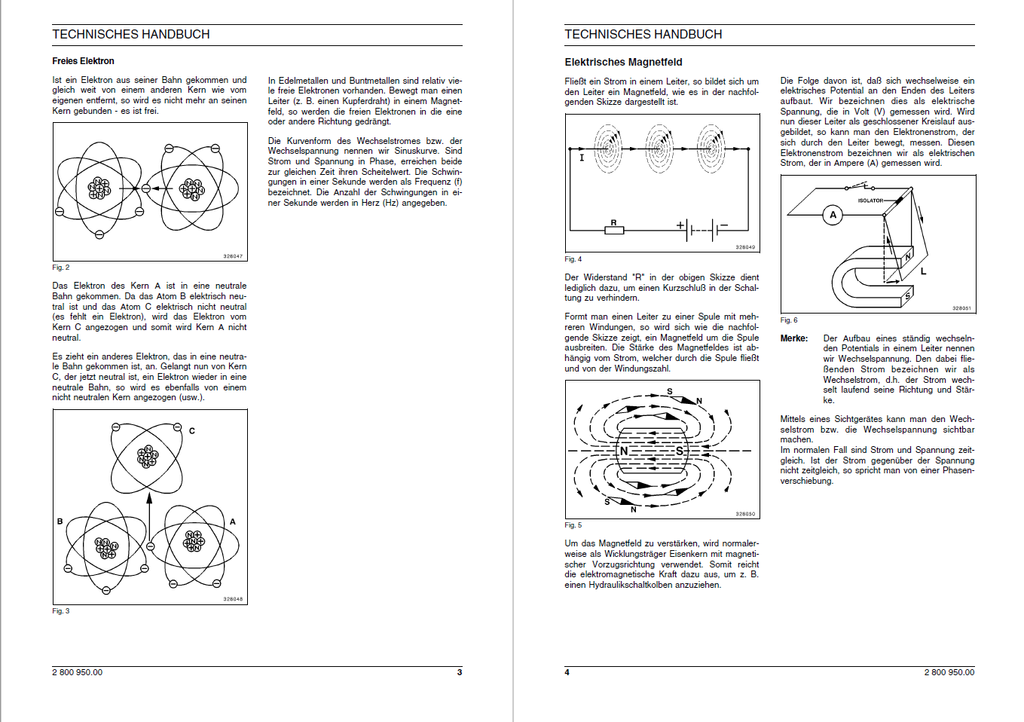

  • Technisches Handbuch "Grundlagen der Elektrotechnik"
    • Vorwort
    • Kennzeichnung der Einzelbauteile

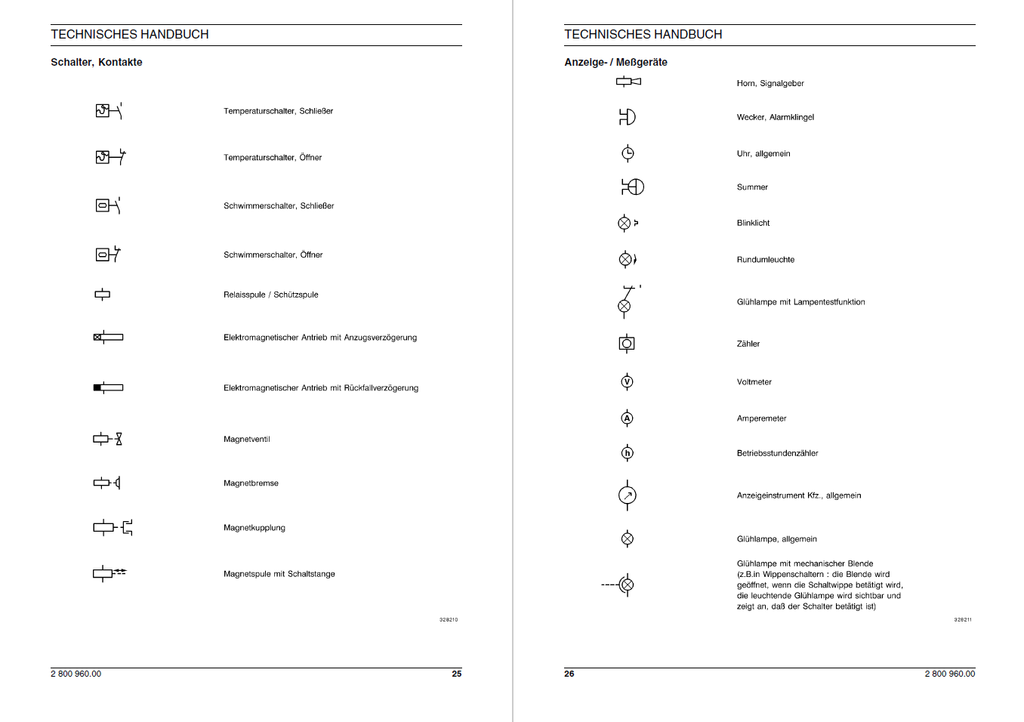

    • Schaltzeichen
      • Elektrische Verbindungen
      • Schalter, Kontakte
      • Anzeige- / Meßgeräte
      • Motoren, Generatoren
  • Technisches Handbuch "Handhabung der elektrischen Schaltpläne"
    • SICHERHEITSHINWEISE
    • Erläuterungen zum Stromlaufplan
      • Strompfade
      • Hauptpfade
    • Erläuterungen zur Legende
      • Teil
      • Menge
      • Benennung und Funktion
      • Strompfad
    • PRÜF- und TESTGERÄTE
    • Grundsätzliche Prüf- und Testverfahren
    • ANHANG
      • Kennzeichnung der Bauteile
• RAHMEN
  • Rahmen instandsetzen
  • Knickgelenk, Teile erneuern
• ARMATUREN, ROHR- UND SCHLAUCHLEITUNGEN
• DICHT-, SCHUTZ-, PRÜF- UND REINIGUNGSMITTEL
