CASE Construction 521D, 521D XR, 521D XT Radlader Wartungsanleitung 6-40742GE Deutsch

Offizieller Handbuch-Überblick: Dies ist die vollständige und offizielle Wartungsanleitung von CASE Construction, die speziell für die Radlader der Serie 521D (inklusive der Ausführungen mit Z-Gestänge, XR- und XT-Modelle) entwickelt wurde. Dieses Handbuch liefert Werkstechnikern tiefgreifende Diagnosedaten, Demontageprotokolle, hochauflösende elektrische Schaltpläne und hydraulische Spezifikationen für das gesamte Fahrzeug. Es deckt dabei spezifisch und detailliert die technischen Unterschiede zwischen frühen und späteren Produktionschargen ab.

• Marke: CASE Construction
• Maschinentyp: Radlader
• Handbuchart: Wartungsanleitung
• Maschinenmodell: 521D, 521D XR, 521D XT
• Seriennummer: Modelle bis P.I.N. JEE0135500 sowie ab P.I.N. JEE0135501
• Vertriebsregion: N/R
• Buchcode: 6-40742GE
• Ausgabe: Gedruckt in den USA. August 2001 (Änderung Februar 2003)
• Sprache: Deutsch
• Seiten: 998
• Dateiformat: PDF-Dokument (durchsuchbar)

Experten-Level Wartungsanleitung: Diagnostik & Instandsetzung für 521D Radlader

Dieses offizielle Service-Handbuch ist kein einfaches Wartungsheft, sondern die ultimative technische Blaupause für Reparatur- und Diagnoseprofis. Es transformiert komplexe Fehlersuchen in logische, schrittweise Protokolle und liefert exakte Werksnormen für die radikale Instandsetzung der Maschinenhydraulik, des ZF-Getriebes und der gesamten Fahrzeugelektronik.

Entscheidende Kernverkaufsargumente

• Faltbare Schaltplan-Architektur & Pin-Logik: Schluss mit unleserlichem Rätselraten. Dieses PDF liefert großformatige Faltblätter für die gesamte Elektrik und Hydraulik. Es definiert jeden Schaltweg präzise bis auf die Ebene einzelner Steckverbinder – lokalisieren Sie sofort sicherheitskritische Leitungen wie den CAN-Bus (Pin 50H für CAN-Hoch und Pin 50L für CAN-Niedrig) direkt am Getriebesteuermodul oder verfolgen Sie die Signalwege des 140M Diodenmoduls.
• Digitale Fehlercode-Matrix (Informations- und Diagnosecenter): Meistern Sie die Bordelektronik. Das Handbuch entschlüsselt jeden ausgegebenen Fehlercode des CAN-Netzwerks. Beheben Sie gezielt Getriebestörungen wie Code 46017 (Schaltbereich-Fehler) oder sicherheitsrelevante Ausfälle wie Code 64000 (Kurzschluss am Feststellbremsen-Magnetschalter). Zudem erklärt es die Auslesung des temporären Fehlerspeichers (Speicherplätze 171 bis 190) zur Überwachung flüchtiger Störungen.
• Fundierte Werkskalibrierung mit Spezialwerkzeugen: Verlassen Sie sich bei der Hydraulik nicht auf Schätzwerte. Das Dokument leitet Sie Schritt für Schritt durch den Einsatz werksseitiger Diagnosegeräte wie dem CAS-10280 Durchflussmesser und dem CAS-1804 Druckanschluss-Kit. Sie erfahren exakt, wie Sie den Differentialdruck der Pumpe justieren oder die Pumpenleistung unter Überlast prüfen.

Technische Spezifikationen & Werksnormen

• Mikrometergenaue Getriebespezifikationen: Sichern Sie die Überlebensdauer des Antriebsstrangs durch korrekte Spaltmaße bei der Getriebeüberholung. Das Dokument liefert absolute Toleranzgrenzen: Beispielsweise muss das Spiel der Kupplungsplatten K1, K2 und K3 zwingend zwischen 2,1 und 2,3 mm liegen. Das Axialspiel der Planetengetriebewelle ist strikt auf 0,5 bis 2,0 mm limitiert.
• Extreme Drehmoment-Vorgaben für Schwerlastkomponenten: Vermeiden Sie strukturelles Versagen durch exakte Anzugswerte. Die Anleitung fordert kompromisslose Kraft: Die Kolbenschraube für den Ladeschaufelzylinder (Z-Gestänge) muss mit brachialen 3310 bis 3850 Nm angezogen werden. Die Befestigungsmutter des Planetenträgers in der Achse verlangt exakt 700 bis 1000 Nm, und die Verbindung zwischen Radnabe und Achsgehäuse ist mit 390 Nm spezifiziert.
• Harte Druck- und Durchflusswerte: Kalibrieren Sie das System auf maximale Hub- und Lenkkraft. Das Haupt-Druckbegrenzungsventil am Steuerventil muss exakt auf 248 bis 252 Bar eingestellt werden. Die Lenkungsdruck-Begrenzung erfordert eine Justierung auf 239 bis 243 Bar, während die hydraulische Pumpenleistung exakt 135 bis 138 L/min bei 2000 U/min und 138 Bar liefern muss.

Analytische Problemlösung

• Lokalisierung von Brems- und Lenkdruckabfällen: Wenn die Notfallsysteme versagen, bietet dieses Handbuch die Lösung. Es definiert die exakten Schwellenwerte: Der Warnschalter für niedrigen Bremsdruck muss bei abfallendem Druck bei exakt 117 Bar auslösen. Zudem wird die Leistung der Bremspumpe vorgegeben, welche 30,8 L/min bei 172 Bar erreichen muss, um das Bremsventil und die Druckspeicher (Stickstofffüllung 53 bis 57 Bar) korrekt zu versorgen.
• Getriebe-Druckdiagnostik bei Zugkraftverlust: Schützen Sie das Getriebe vor dem Hitzetod. Das Handbuch leitet Sie an, den Wandler-Ausgangsdruck zu messen (dieser muss mindestens 2,5 Bar betragen) und den kritischen Schmierdruck zu kalibrieren, der zur Vermeidung von Lagerfressern im Getriebe strikt zwischen 0,2 und 1,2 Bar liegen muss.
• Systemreinigung nach katastrophalen Ausfällen: Wenn ein Zylinder frisst oder eine Pumpe intern zerbricht, verhindert dieses Handbuch Folgeschäden. Es detailliert das vorgeschriebene Hochdruck-Spülverfahren der gesamten Hydraulikanlage unter Einsatz des mobilen Filters CAS-10162A, um mikroskopische Verunreinigungen restlos aus den Steuerventilschiebern zu entfernen.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses umfassende Service-Handbuch deckt die vollständige Fahrzeugmechanik, die Hydraulik, den Rahmen, das ZF-Getriebe und die Fahrzeugelektronik ab. Es beinhaltet detaillierte Anweisungen zum Aus- und Einbau des kompletten Motorblocks und der Kühlergruppen (Abschnitt 2000). Wie in der Dokumentation ausdrücklich vermerkt, sind tiefgreifende interne Motorreparaturen sowie die Instandsetzung der Kraftstoffeinspritzanlage jedoch Bestandteil der separaten Motor-Wartungsanleitung (Formularnummer 6-49360GE).

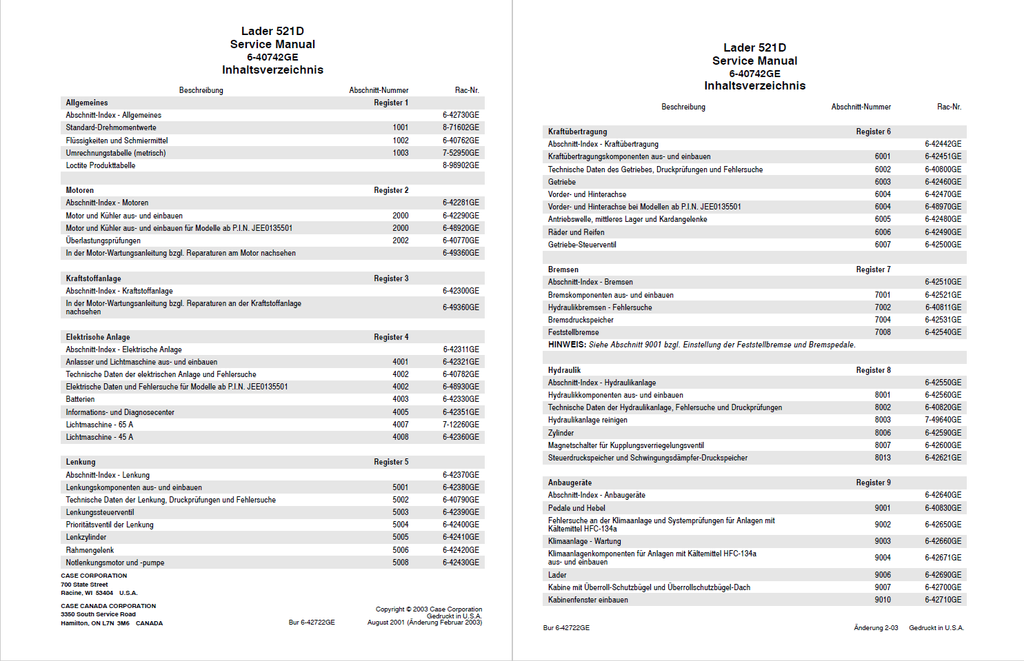

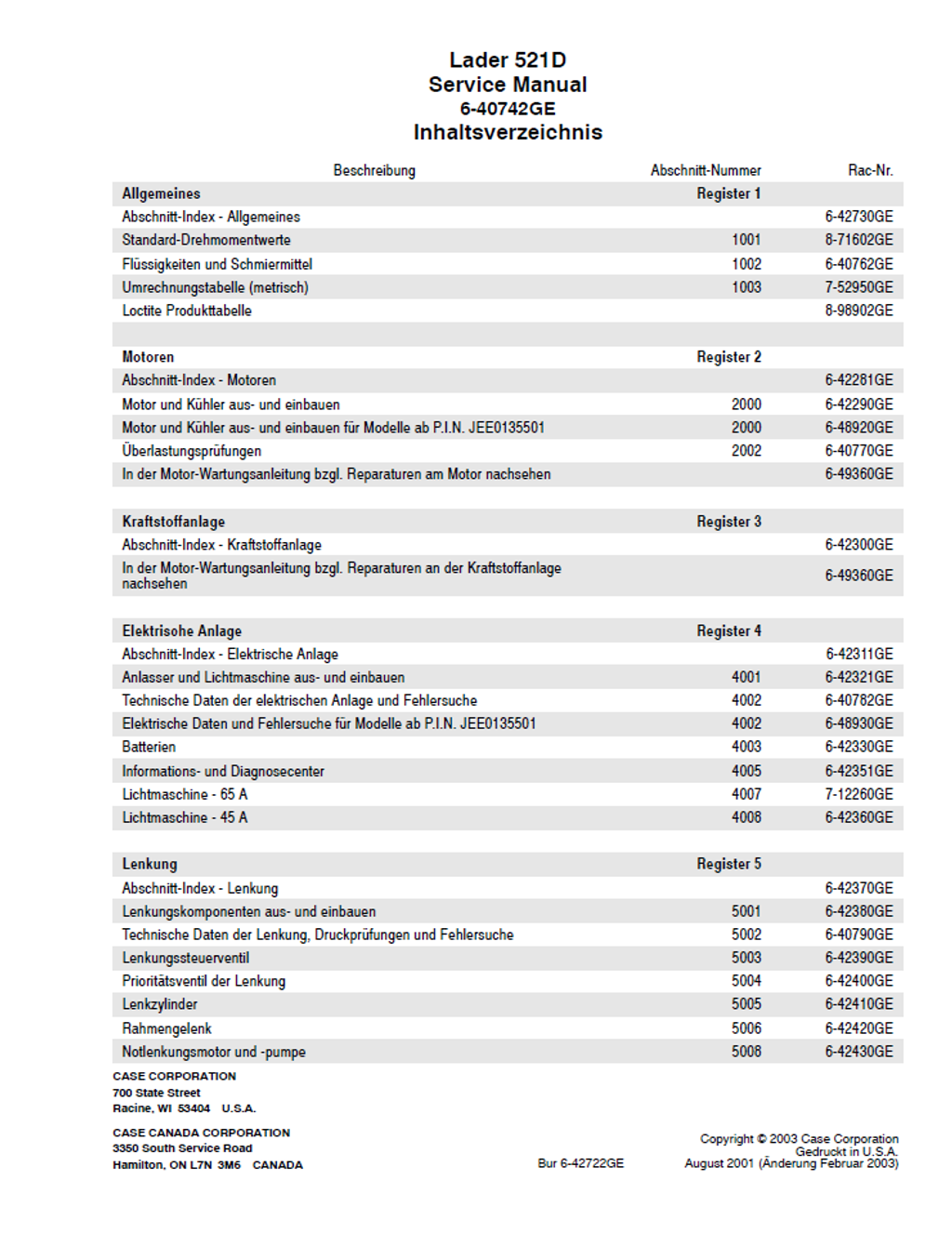

Inhaltsverzeichnis

• Allgemeines
  • Abschnitt-Index - Allgemeines
  • Standard-Drehmomentwerte
  • Flüssigkeiten und Schmiermittel
  • Umrechnungstabelle (metrisch)
    • Umrechnungsfaktoren
      • Metrisch in U.S.-Maßeinheit
      • U.S. in Metrisch
  • Loctite Produkttabelle
• Motoren
  • Abschnitt-Index - Motoren

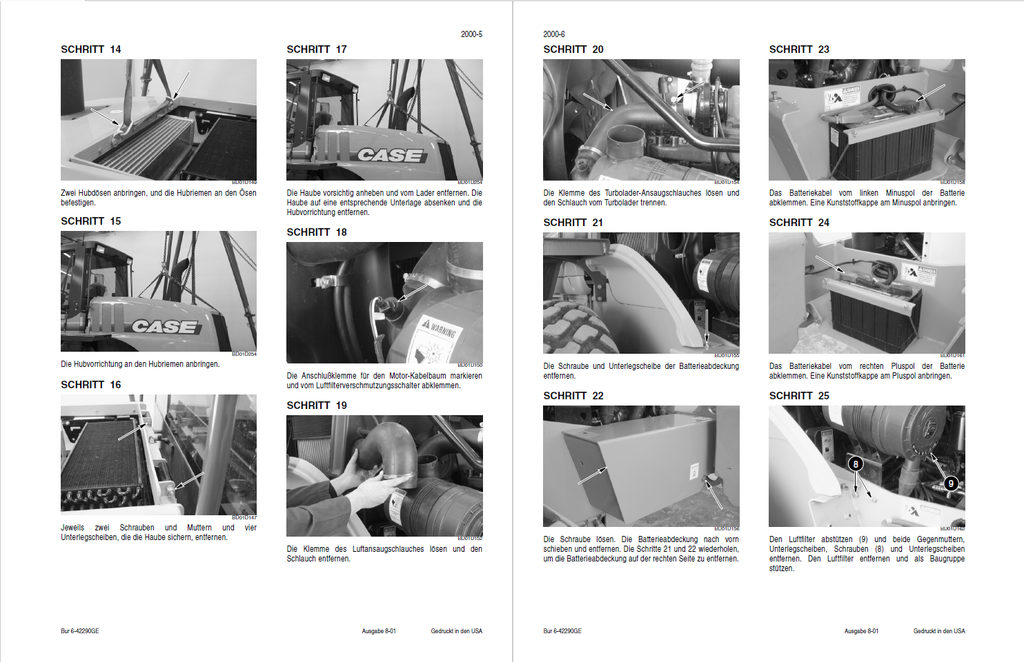

  • Motor und Kühler aus- und einbauen
    • Kühler
      • Ausbau
      • Einbau
  • Motor und Kühler aus- und einbauen für Modelle ab P.I.N. JEE0135501
  • Überlastungsprüfungen
• Kraftstoffanlage
  • Abschnitt-Index - Kraftstoffanlage
• Elektrische Anlage
  • Abschnitt-Index - Elektrische Anlage
  • Anlasser und Lichtmaschine aus- und einbauen
    • Anlasser
      • Für Modelle ab P.I.N. JEE0135501
        • Ausbau
        • Einbau

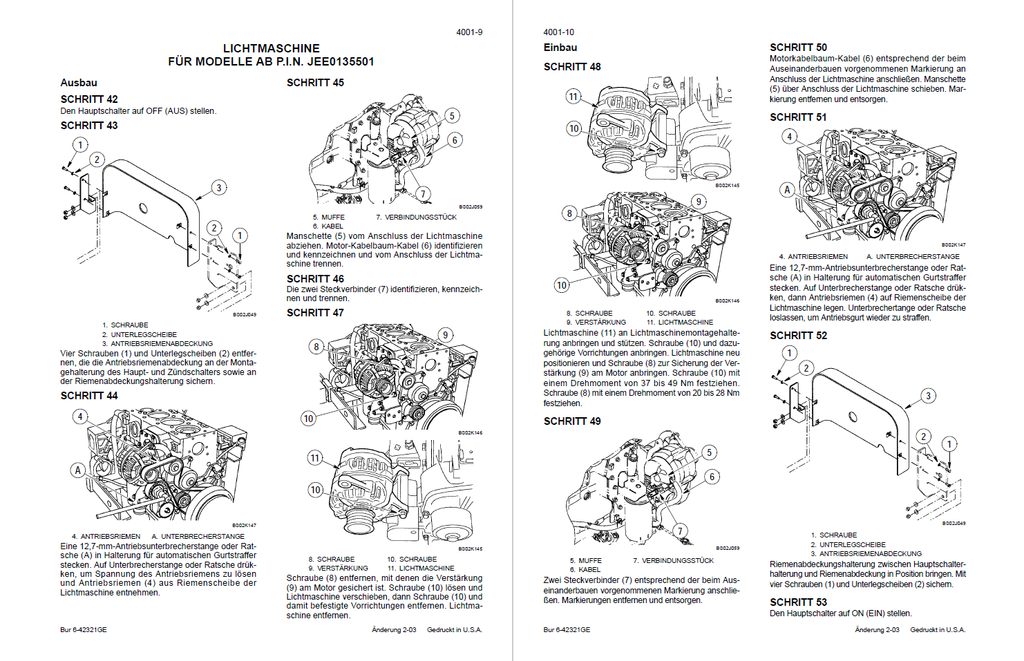

    • Zerlegung, Prüfung und Zusammenbau der Lichtmaschine
      • Zerlegung und Prüfung
      • Zusammenbau
  • Technische Daten der elektrischen Anlage und Fehlersuche
    • Verwendung der Fehlersuchtabellen
    • Suche von Komponenten in den Schaltplänen

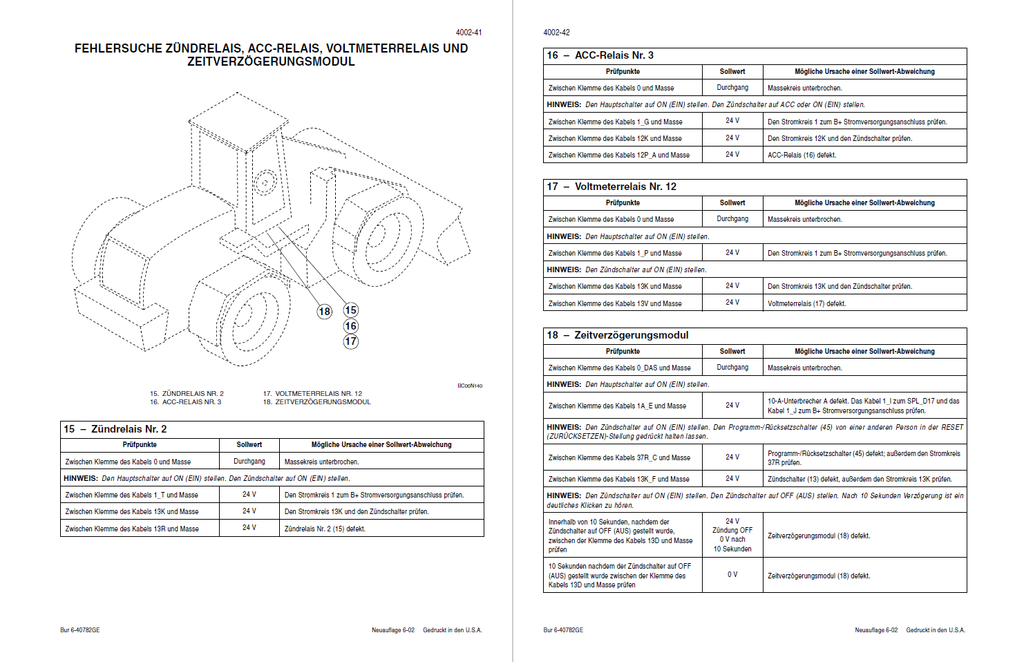

    • Fehlersuche Batterien, Kraftstoff-Absperrventil, Ladekreis, Anlasserkreis, Lichtmaschine, Kaltstart, Zündschalter und Relais
      • Batterien
      • Hauptschalter
      • Kraftstoff-Absperrventil
      • Lichtmaschine
      • Anlassermotor
      • Anlasserrelais
      • Kraftstoffrelais
      • Äther-Starthilfe-Temperaturschalter
      • Ätherstart-Magnetschalter
      • Äther-Starthilferelais Nr. 6
      • Äther-Starthilfeschalter
      • Anlass-Sicherheitsrelais Nr. 8
      • Zündschalter
      • Zündrelais Nr. 1
    • Luftfilterverschmutzungs-Schalter
    • Programm-/Rücksetz-Schalter
    • Feststellbremsen-Schalter
    • Armaturenbrett
    • Steuerkreisschalter
    • Auf-/Abzählschalter
    • Steckverbinder
    • Index
  • Elektrische Daten und Fehlersuche für Modelle ab P.I.N. JEE0135501
    • Verwendung der Fehlersuchtabellen
    • Suche von Komponenten in den Schaltplänen
    • Fehlersuche bei Batterien, Motor-Kraftstoffabsperrventil, Laden, Anlassen, Lichtmaschine, Kraftstofffilter-Heizung, Gitterheizung, Zündschalter und Relais
      • Batterien
      • Hauptschalter
      • Motor-Kraftstoffabsperrventil
      • Lichtmaschine
      • Anlassermotor
      • Anlasserrelais
      • Relais für Kraftstofffilter-Heizung Nr. 16
      • Schalter für Kraftstofffilter-Heizung
      • Erste Kraftstofffilter-Heizung
      • Zweite Kraftstofffilter-Heizung
      • Relais für Gitterheizung Nr. 15
      • Gitterheizung
      • Temperatursensor für Gitterheizung
      • Gitterheizung-Steuergerät
      • Anlass-Sicherheitsrelais Nr. 8
      • Zündschalter
      • Zündrelais Nr. 1

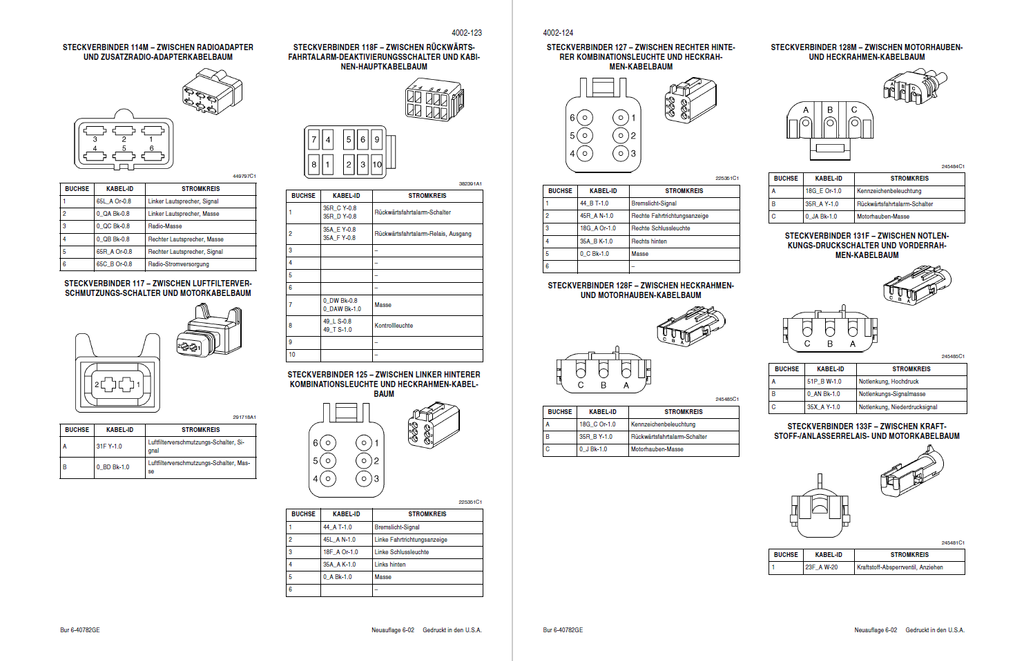

    • Steckverbinder
    • Alphabetischer Index
  • Batterien

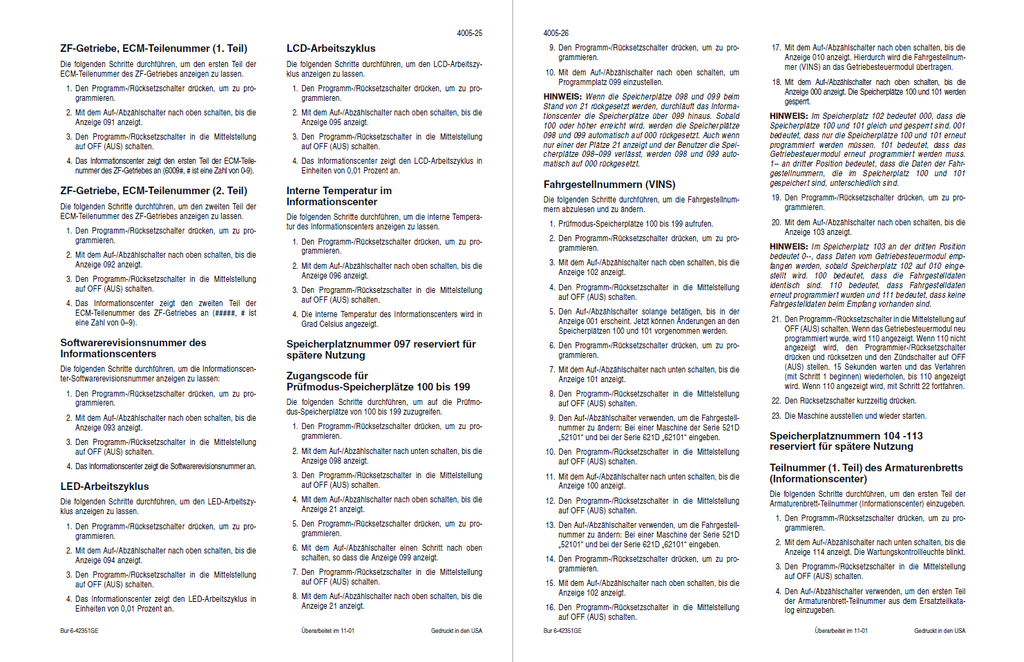

  • Informations- und Diagnosecenter
    • Speicherplatznummern und -beschreibungen
    • Fehlercodes
    • Index
  • Lichtmaschine - 65 A
  • Lichtmaschine - 45 A
• Lenkung
  • Abschnitt-Index - Lenkung
  • Lenkungskomponenten aus- und einbauen
    • Prioritätsventil
      • Ausbau
      • Einbau
  • Technische Daten der Lenkung, Druckprüfungen und Fehlersuche
  • Lenkungssteuerventil
    • Anschluß
    • Prüfung
    • Zusammenbau
  • Prioritätsventil der Lenkung
    • Zerlegung
    • Reinigung und Prüfung
    • Zusammenbau
  • Lenkzylinder
    • Zerlegung
    • Prüfung
    • Zusammenbau
  • Rahmengelenk
    • Zerlegung
    • Zusammenbau
  • Notlenkungsmotor und -pumpe
• Kraftübertragung
  • Abschnitt-Index - Kraftübertragung

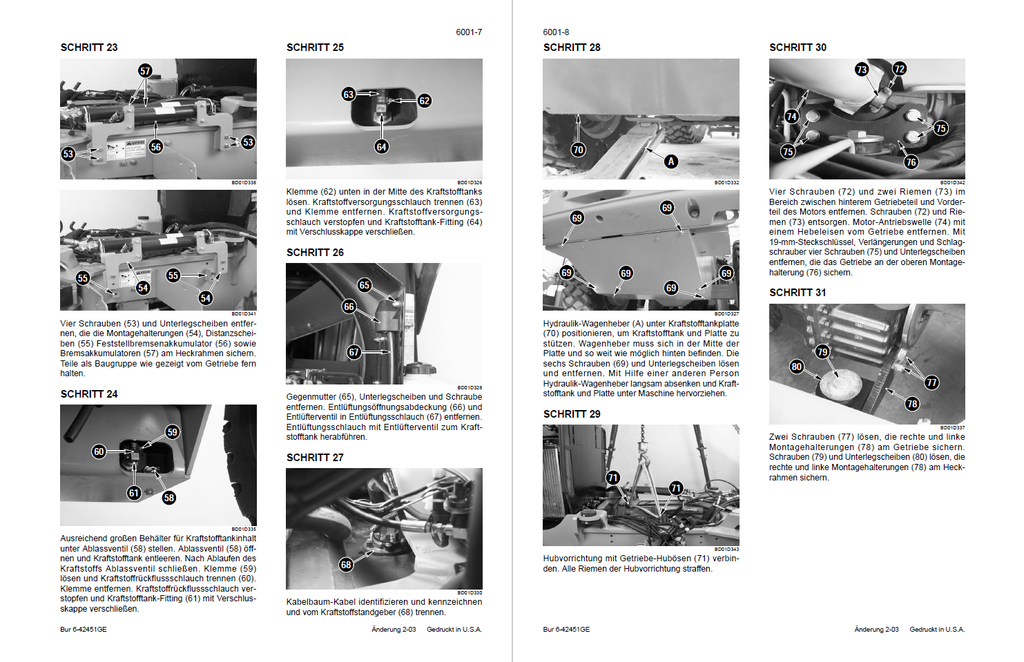

  • Kraftübertragungskomponenten aus- und einbauen
  • Technische Daten des Getriebes, Druckprüfungen und Fehlersuche
    • Prüfen des Wandler-Ausgangsdrucks
      • Erforderliche Prüfausrüstung
      • Prüfverfahren
    • Prüfen des Schmierdrucks
      • Erforderliche Prüfausrüstung
      • Prüfverfahren
  • Getriebe

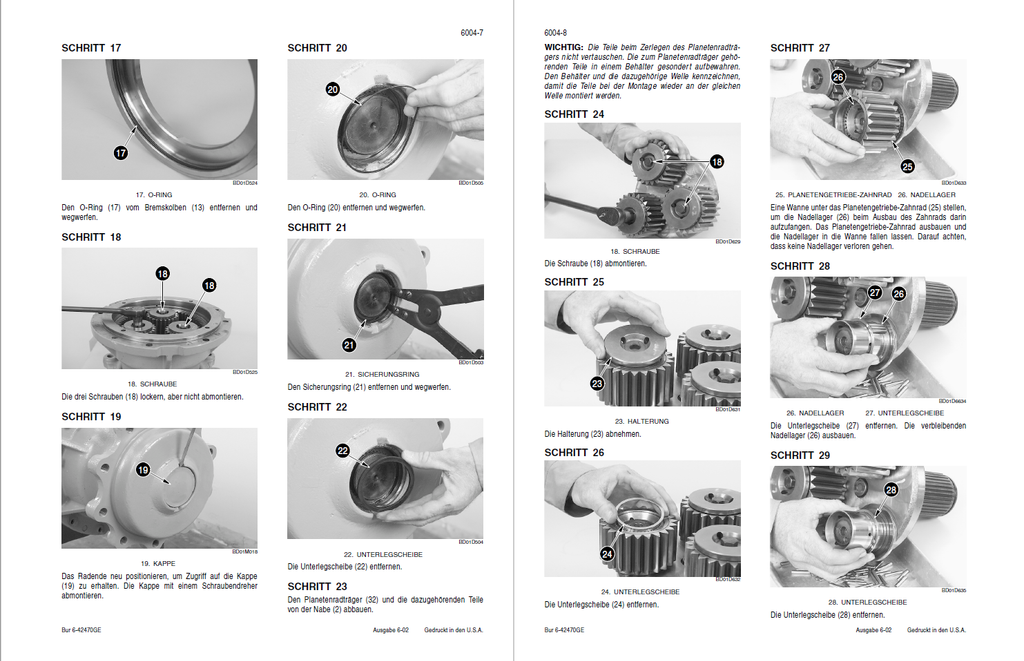

  • Vorder- und Hinterachse
    • Ausbau
    • Zerlegung
      • Bremsplatten
      • Radende
    • Reinigung und Prüfung
    • Zusammenbau
      • Radende
      • Bremsplatten
    • Hinterachszapfen-Buchsen
      • Zusammenbau
        • Bestimmung der Ritzelwellen-Abstandsstücke
        • Ritzelwelle
  • Vorder- und Hinterachse bei Modellen ab P.I.N. JEE0135501
  • Antriebswelle, mittleres Lager und Kardangelenke
    • Mittellager
      • Ausbau
    • Hintere Antriebswelle
      • Ausbau
      • Einbau
    • Kardangelenke
      • Ausbau
      • Einbau
  • Räder und Reifen

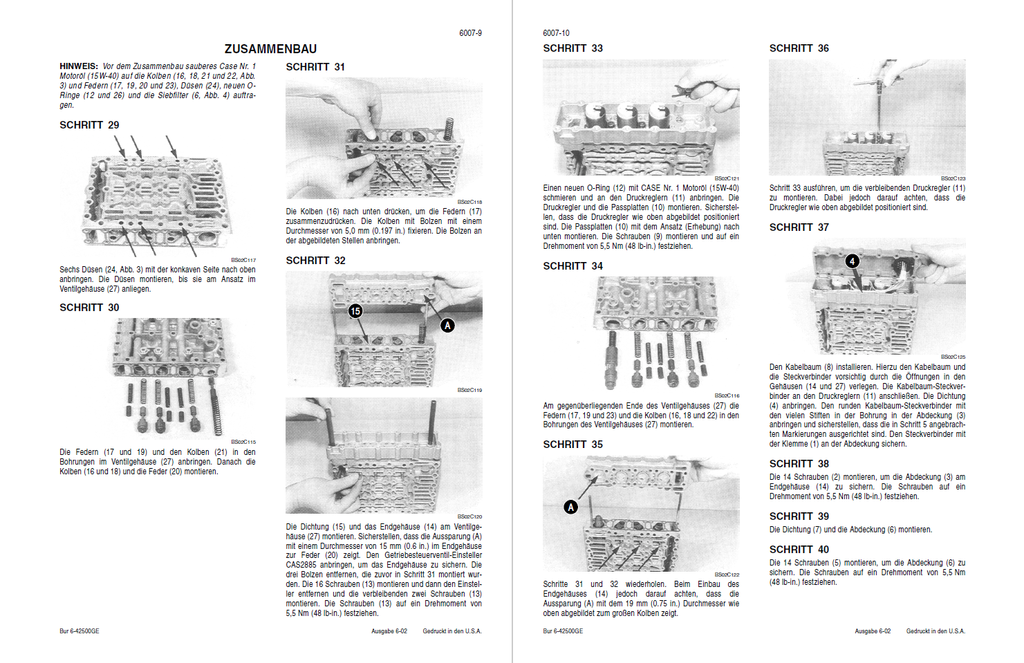

  • Getriebe-Steuerventil
    • Zerlegung
    • Prüfung
• Bremsen
  • Abschnitt-Index - Bremsen
  • Bremskomponenten aus- und einbauen
  • Hydraulikbremsen - Fehlersuche
  • Bremsdruckspeicher
  • Feststellbremse
    • Ausbau und Zerlegung
    • Prüfung
    • Zusammenbau und Einbau
• Hydraulik
  • Abschnitt-Index - Hydraulikanlage
  • Hydraulikkomponenten aus- und einbauen
  • Technische Daten der Hydraulikanlage, Fehlersuche und Druckprüfungen
  • Hydraulikanlage reinigen
    • Spezialwerkzeuge
  • Zylinder

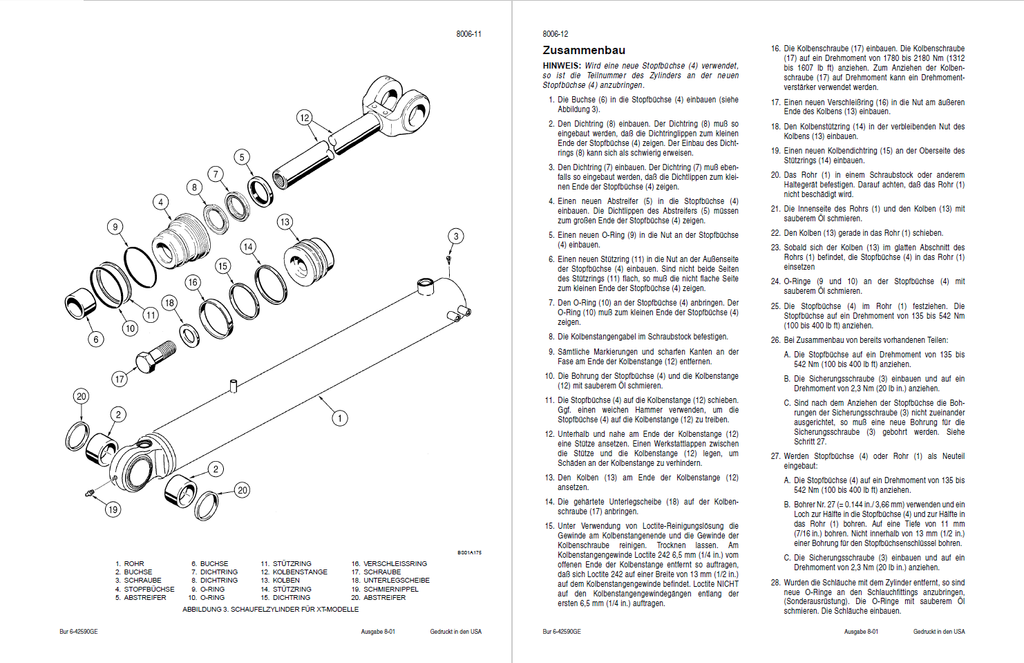

    • Ladeschaufelzylinder, Modelle mit Z-Gestänge
      • Zerlegung
      • Prüfung
      • Zusammenbau
  • Magnetschalter für Kupplungsverriegelungsventil
  • Steuerdruckspeicher und Schwingungsdämpfer-Druckspeicher
    • Steuerdruckspeicher für Modelle bis P.I.N. JEE0135500
      • Zerlegung
      • Prüfung
      • Zusammenbau
• Anbaugeräte
  • Abschnitt-Index - Anbaugeräte
  • Pedale und Hebel
  • Fehlersuche an der Klimaanlage und Systemprüfungen für Anlagen mit Kältemittel HFC-134a
  • Klimaanlage - Wartung
  • Klimaanlagenkomponenten für Anlagen mit Kältemittel HFC-134a aus- und einbauen
  • Lader
    • Technische Daten
    • Ladeschaufelzinken

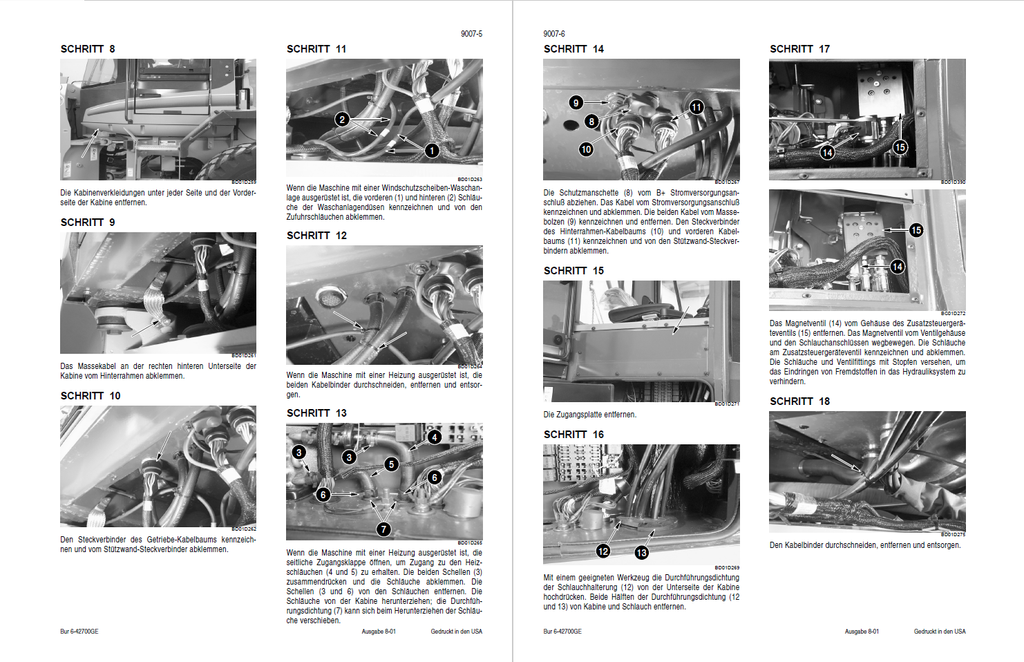

  • Kabine mit Überroll-Schutzbügel und Überrollschutzbügel-Dach
  • Kabinenfenster einbauen

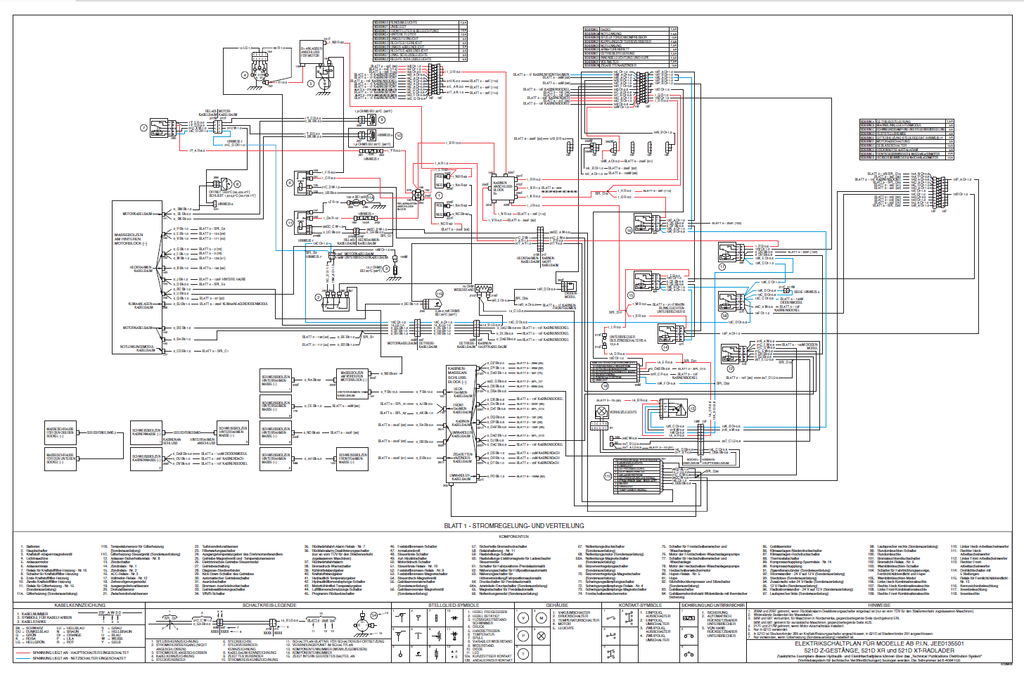

• Elektrik- und Hydraulik-Schaltpläne (Faltblätter)
• Elektrik- und Hydraulik-Schaltpläne (Faltblätter) für Modelle ab P.I.N JEE0135501
