CASE Construction 621D, 621D Z-Bar, 621D XR, 621D XT Chargeuse sur pneus Manuel d'entretien 6-42962FR Français

Aperçu Officiel du Manuel

Ce Manuel d'entretien d'usine constitue l'infrastructure documentaire de référence pour la maintenance experte et la résolution de pannes complexes des chargeuses sur pneus CASE 621D (couvrant intégralement les configurations cinématiques Z-Bar, XR et XT). Cet ouvrage se démarque par son exploration ultra-détaillée de l'ordinateur de bord, décodant de manière chirurgicale les emplacements de diagnostic (de 000 à 199) pour l'étalonnage paramétrique des embrayages et l'analyse du réseau CAN-Bus. Il fournit également les protocoles rigoureux pour les tests de calage du groupe motopropulseur, le réglage micrométrique de la soupape de priorité de direction, ainsi que les procédures à haut risque liées à la décharge et au rechargement en azote sec des accumulateurs de freins et du système anti-tangage. Note de transparence : Le constructeur précise explicitement dès l'index que pour toute intervention ou réparation mécanique interne sur le bloc moteur et son circuit d'alimentation en carburant, l'opérateur doit se référer au manuel d'entretien spécifique du moteur.

• Marque : CASE Construction
• Type d'équipement : Chargeuse sur pneus
• Type de manuel : Manuel d'entretien
• Modèle de machine : 621D, 621D Z-Bar, 621D XR, 621D XT
• Numéro de série : N.I.P. JEE0135500 et précédents, JEE0135501 et suivants (Couvre tous les numéros de série)
• Région : Amérique du Nord, Europe
• Code du manuel : 6-42962FR
• Édition : Imprimé aux États-Unis, Février 2003
• Langue : Français
• Pages : 986
• Format de fichier : Document PDF (Recherchable)

Arguments de Vente Principaux

• Serrages Titanesques pour une Tolérance Zéro : L'ingénierie de la série 621D exige une force d'assemblage monumentale, et ce manuel vous dicte les normes absolues pour éviter toute défaillance structurelle. Il impose un couple de serrage massif allant de 3 310 à 3 850 N.m pour la vis de piston du vérin de godet (modèle Z-Bar), exige de 890 à 1 000 N.m pour l'ancrage des supports de transmission au châssis, et jusqu'à 1 000 N.m pour l'écrou de blocage du porte-planétaires des essieux.
• Métrologie Différentielle et Cotes d'Usure Absolues : Ne laissez plus l'état de vos essieux et de vos freins au hasard. Le document fournit l'infrastructure de données pour évaluer l'usure critique, établissant que les disques de frein multidisques doivent être impérativement remplacés si la dimension de mesure (A) atteint ou descend sous le seuil critique de 4,0 mm. Il détaille également le calage micrométrique du pignon conique et exige un jeu axial de l'arbre du planétaire strictement compris entre 0,5 et 2,0 mm.
• Analyse Balistique du Patinage de Transmission (ZF) : Transformez le module de commande électronique en un mouchard implacable. Ce guide décode la matrice complexe des erreurs ZF, vous apprenant à isoler instantanément un embrayage qui patine sous charge. Grâce aux codes spécifiques (de 46177 pour l'embrayage K1 jusqu'à 46181 pour l'embrayage KV), le mécanicien peut vérifier les pressions (16 à 18 bar) et croiser les signaux des capteurs de vitesse d'entrée/sortie avant d'ordonner un démontage coûteux.

Caractéristiques et Points Forts

• Étalonnage des Débits Hydrauliques à Haut Rendement : Maximisez la force d'arrachement de la chargeuse grâce à des protocoles de débitmétrie ultra-précis. Le manuel exige l'utilisation de l'arsenal de diagnostic CAS-10280 et CAS-1808 pour s'assurer que la pompe principale délivre un débit féroce de 174 à 178 l/min (sous 138 bar à 2 000 tr/mn). Il dicte également le tarage de la soupape de sécurité principale qui doit plafonner impérativement entre 248 et 252 bar.
• Cartographie Électrique Grand Format et Topographie CAN-Bus : Une plongée chirurgicale dans le système nerveux de l'engin. Le document isole les broches de communication vitales, identifiant le signal CAN H sur le fil Y-0_5 (connecteur 32) et le CAN L sur le fil G0_5 (connecteur 31). Il répertorie chaque valeur de résistance des solénoïdes, comme les 40,3 ohms imposés pour le solénoïde du frein de stationnement à 20°C, éliminant toute conjecture lors du test des faisceaux.
• Calibrage de la Pression de Modulation de Freinage : Assurez une puissance de freinage symétrique et brutale. La ressource expose la procédure exacte de test avec manomètre pour ajuster la pression de modulation, qui doit être calibrée entre 90 et 97 bar pour l'essieu avant, et 87 à 94 bar pour l'essieu arrière, tout en validant la précharge critique en azote des accumulateurs entre 53 et 57 bar.

Résolution de Problèmes en Atelier

• Sauvetage des Transmissions en Surchauffe ou Défaillantes : Face à une élévation critique de la température de l'huile (>110°C), le guide propose un arbre décisionnel infaillible. Si l'ordinateur de bord déclenche le "Mode de substitution de modulation d'embrayage", le manuel vous guide pour diagnostiquer la perte de signal d'un des quatre capteurs de vitesse (ex: erreur de logique du capteur de turbine, code 46054) et vérifier la pression de sortie du convertisseur (qui ne doit jamais chuter sous 2,5 bar).
• Résolution des Pannes de Direction d'Urgence : La direction secondaire est un organe de survie. En cas d'alerte de basse pression, le manuel dicte le test de charge extrême du moteur électrique de direction auxiliaire : il doit être capable de soutenir un ampérage titanesque de 315 A tout en délivrant un débit de 24,6 l/min sous une pression de 104 bar ; un verdict implacable pour valider ou condamner la pompe.
• Éradication des Défaillances du Circuit Pilote : Traite cliniquement les pertes de réactivité des manipulateurs (Joystick). Si les commandes hydrauliques ne répondent plus, le technicien est guidé vers le test de la tension d'alimentation (fusible C, relais n°10) et la vérification ohmique des bobines du distributeur (exigeant 29,9 ohms pour la manette et 27,4 ohms pour la configuration à axe simple).

Note de Transparence et Spécificités de l'Œuvre :Ce document PDF recèle un avantage d'une valeur inestimable pour les électriciens et hydrauliciens lourds. Les éditeurs originaux avaient relégué les schémas grand format "dans la pochette arrière" du classeur physique, où ils finissent généralement détruits ou perdus. Cette édition numérique a magistralement numérisé et annexé ces gigantesques plans dépliants à la fin du document. Vous y trouverez la cartographie hydraulique globale couvrant les trois cinématiques de levage spécifiques (Z-BAR, XR et XT), ainsi que les 6 feuillets massifs du circuit électrique complet. Attention : Bien que la dépose du moteur soit couverte, les réparations mécaniques internes du bloc moteur (chemises, pistons, vilebrequin) nécessitent le manuel de réfection moteur Cummins/Case indépendant.

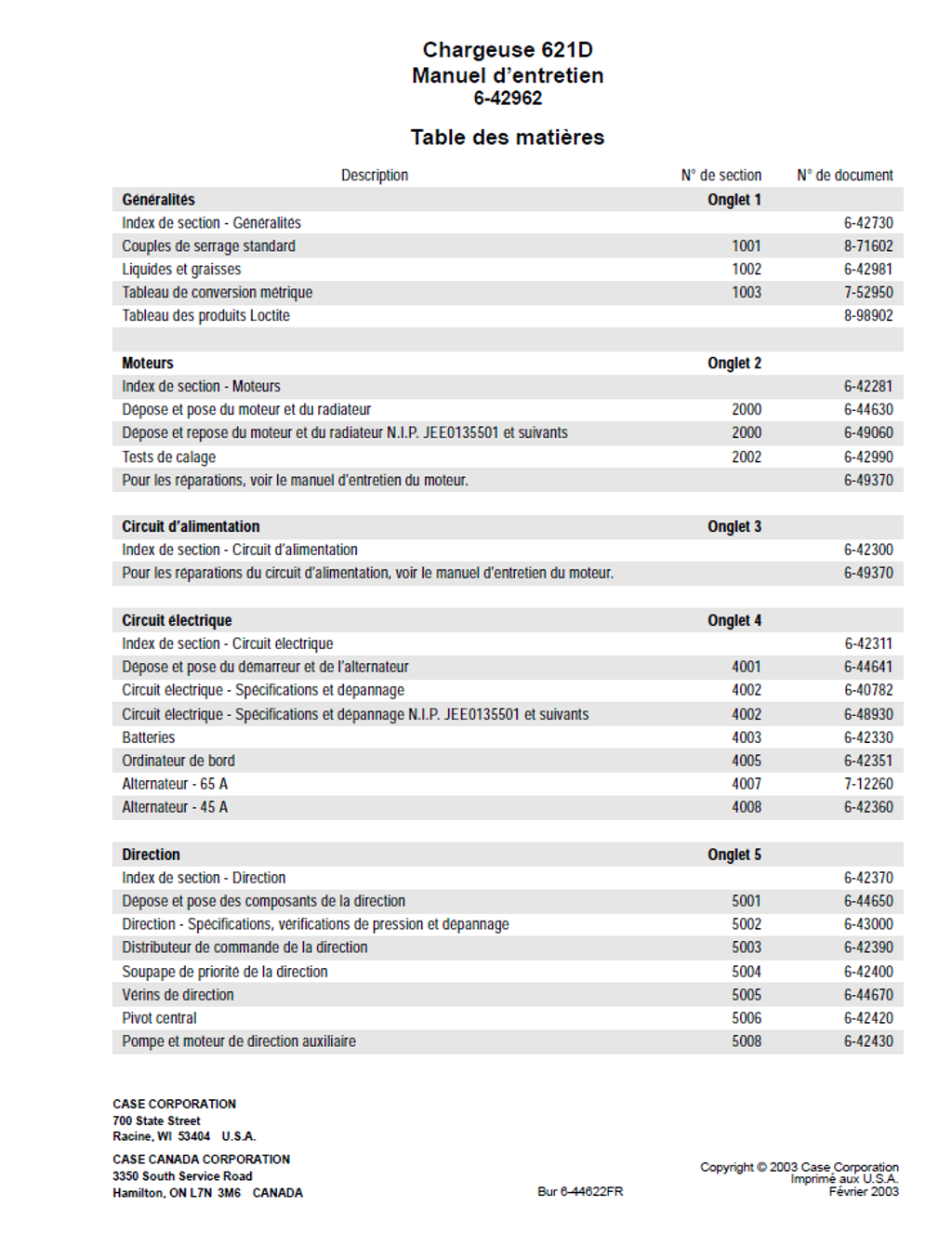

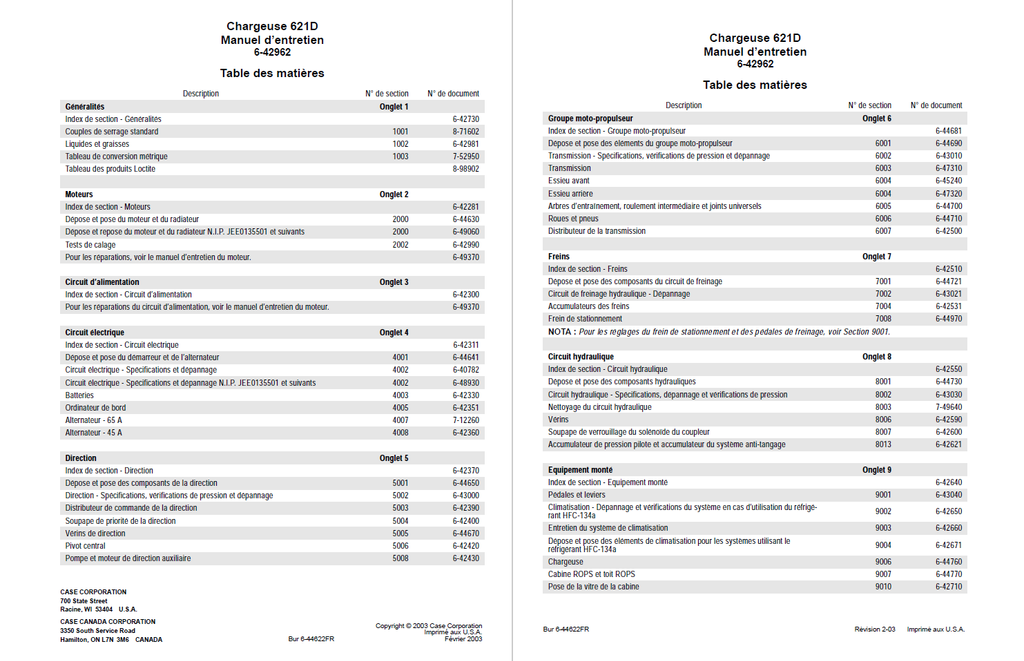

Table des matières

• Généralités
  • Couples de serrage standard
  • Liquides et graisses
    • Stockage du carburant
    • Spécifications acceptables pour le carburant diesel n° 2
    • Tableau d’entretien périodique
    • Contenances et graisses
  • Tableau de conversion métrique
    • Facteurs de conversion
  • Tableau des produits Loctite
• Moteurs

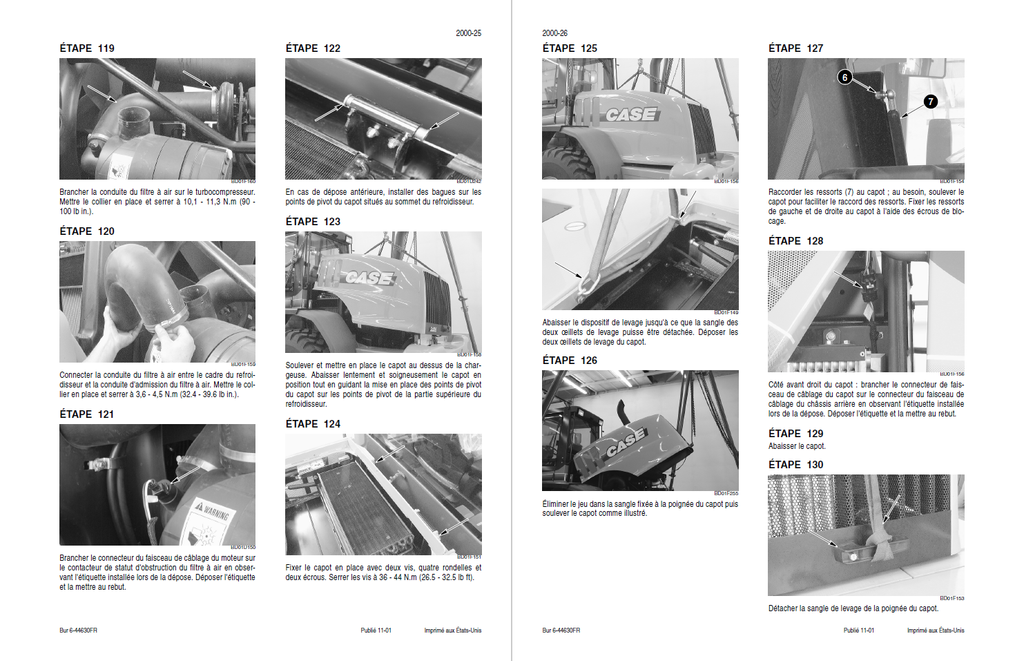

  • Dépose et pose du moteur et du radiateur
    • Dépose
    • Pose
  • Dépose et pose du moteur et du radiateur N.I.P. JEE0135501 et suivants
    • Dépose
    • Pose
  • Tests de calage
    • Caractéristiques
    • Vitesses de calage
• Circuit électrique
  • Dépose et pose du démarreur et de l’alternateur
    • Démarreur

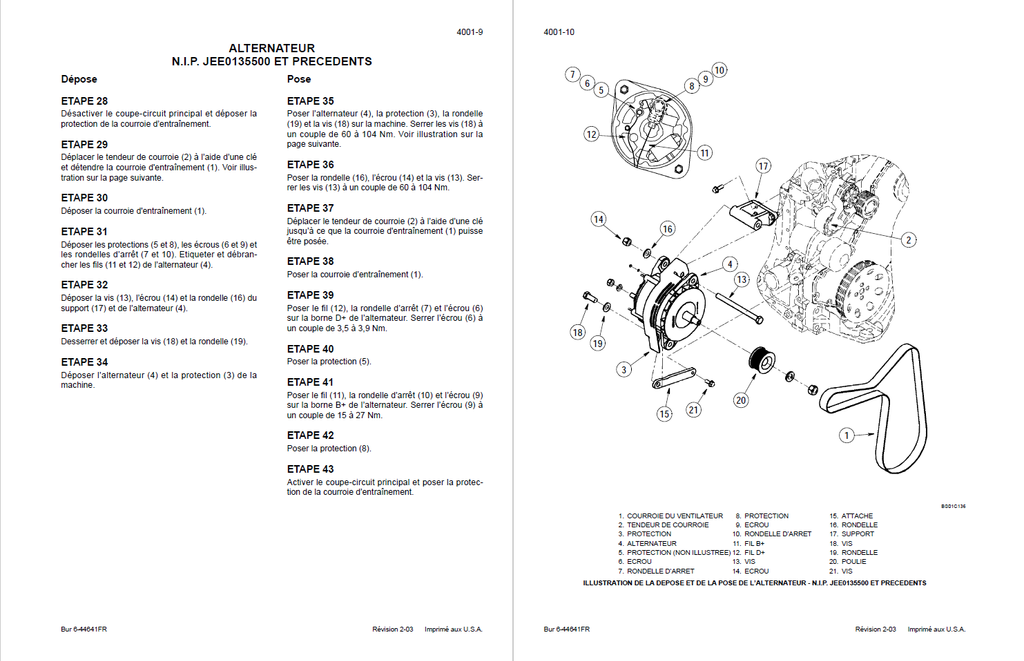

    • Alternateur
  • Circuit électrique - Spécifications et dépannage
    • Caractéristiques
    • Désignation des fils électriques
    • Compréhension des tableaux de dépannage
    • Localisation des organes sur les tableaux de schéma
    • Dépannage des batteries, du robinet de carburant, de la charge, de l’allumage, de l’alternateur, du démarrage à l’éther, du contacteur d’allumage et des relais
    • Dépannage du contacteur de pression d’huile moteur, de la commande pilote, des contacteurs de frein de stationnement et de frein redondants
    • Dépannage des organes de direction secondaire et du système antitangage
    • Connecteurs
    • Index
  • Circuit électrique - Spécifications et dépannage N.I.P. JEE0135501 et suivants
    • Spécifications

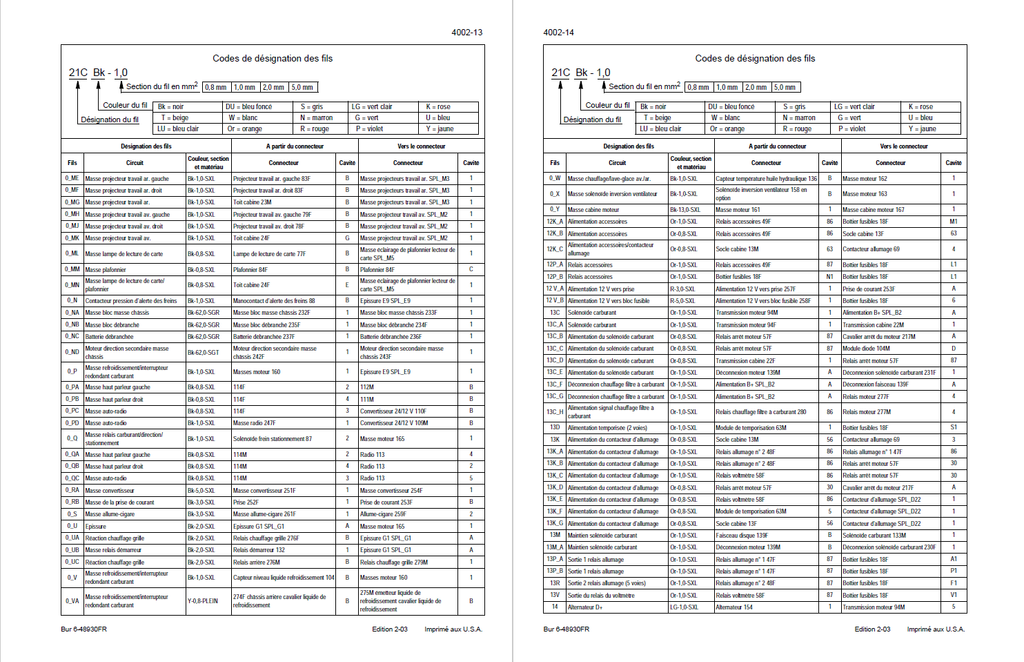

    • Désignation des fils électriques
    • Compréhension des tableaux de dépannage
    • Localisation des composants sur les schémas
    • Dépannage des batteries, du solénoïde carburant moteur, du système de charge, du système de démarrage, de l’alternateur, du chauffage de filtre à carburant, du chauffage de grille, du contacteur d’allumage et des relais
    • Dépannage des solénoïdes de la transmission, des capteurs et des contacteurs, du module de contrôle, du sélecteur, du connecteur de diagnostic et de l’alarme de recul
    • Dépannage des contacteurs du godet

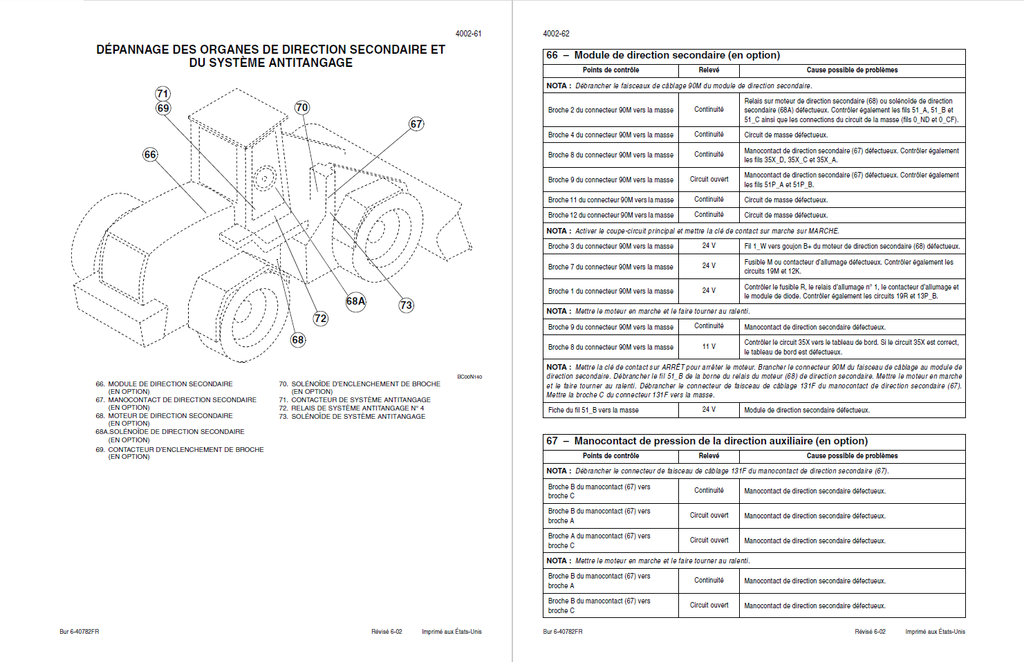

    • Dépannage des composants de direction secondaire et du système anti-tangage
    • Connecteurs
    • Index alphabétique
  • Batteries
    • Consignes de sécurité
    • Outillage spécial
    • Entretien
  • Ordinateur de bord
    • Messages d’alerte primaires
    • Messages d’alerte secondaires
    • Compteur horaire
    • Compte-tours
    • Compteur de vitesse
    • Température du liquide de refroidissement du moteur
    • Pression de l’huile moteur
    • Niveau de carburant
    • Température de l’huile de transmission
    • Température de l’huile hydraulique
    • Voltmètre
    • Affichage de la transmission
    • Vérification de la commande de climatisation
    • Vérification de la commande de restriction du filtre de l’huile de transmission
    • Affichage des numéros d’emplacements et description
      • Sélection de la vitesse minimale
      • Sélection de la vitesse maximale
      • Gamme de vitesses – lecture uniquement
      • Cycle opératoire de l’affichage à cristaux liquides
      • Température interne de l’écran diagnostic
      • Code d’entrée pour accéder aux emplacements du mode test
      • Numéros d’identification du véhicule (VIN)
      • Référence de pièce de tableau de bord
      • Statut des codes de panne temporaires

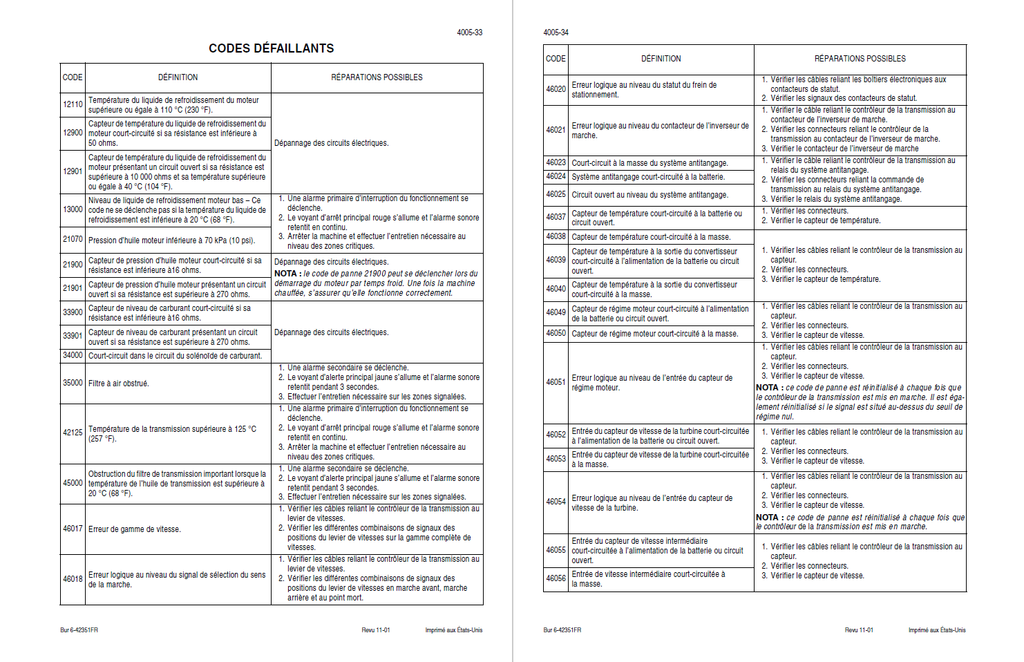

    • Codes de panne
  • Alternateur - 65 A
    • Outillage spécial
  • Alternateur - 45 A
• Direction
  • Dépose et pose des organes de la direction
    • Distributeur de direction
    • Soupape de priorité
    • Pompe de direction auxiliaire et moteur
    • Vérins de direction
  • Direction - Caractéristiques, vérifications de pression et dépannage
    • Outillage spécial
    • Dépannage du circuit de direction
    • Test de la pompe du circuit de direction auxiliaire
    • Comprendre les résultats du test
    • Soupape de décharge de la direction
  • Distributeur de commande de la direction
    • Démontage
    • Inspection
    • Montage
  • Soupape de priorité de la direction
    • Couples de serrage spécifiques
    • Démontage
    • Nettoyage et inspection
    • Montage
  • Vérins de direction
    • Démontage
    • Inspection
    • Montage
  • Pivot central
    • Caractéristiques
    • Outillage spécial
    • Démontage
    • Montage
    • Raccordement du châssis avant au châssis arrière
  • Pompe et moteur de direction auxiliaire
    • Caractéristiques
    • Démontage
    • Inspection
    • Montage
• Groupe moto-propulseur

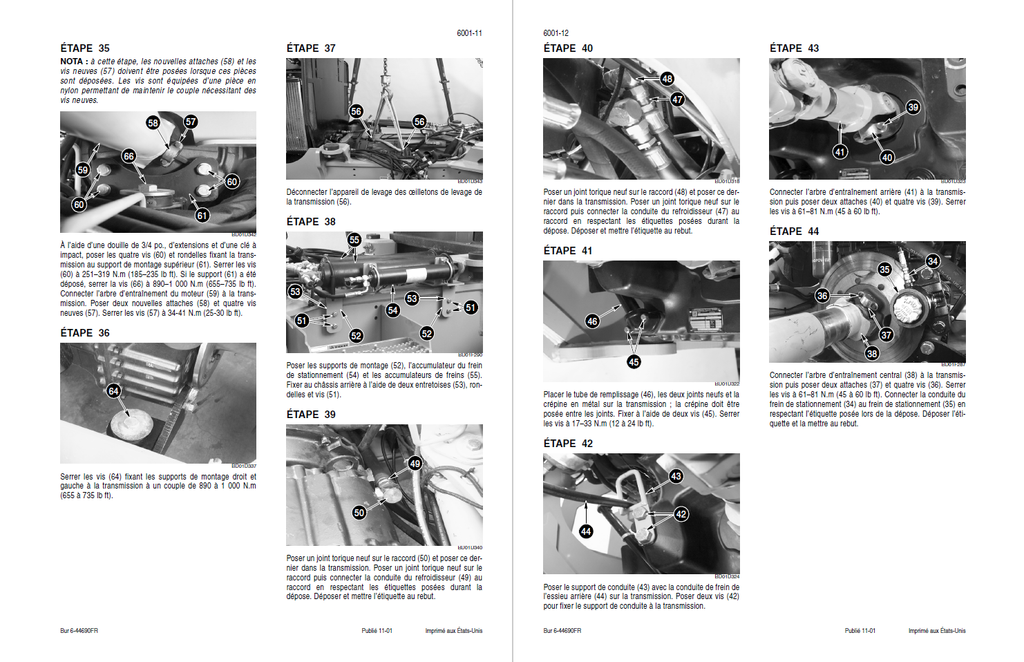

  • Dépose et pose des éléments du groupe moto-propulseur
    • Transmission
  • Transmission - Caractéristiques, vérifications de pression et dépannage
    • Outillage spécial
    • Caractéristiques
    • Fonctionnement de la transmission
    • Vérification de la pression de sortie du convertisseur
    • Vérification de la pression de graissage
    • Procédure de vérification de la consommation
    • Surchauffe de la transmission
    • Codes de panne
    • Informations logiques du sélecteur de vitesses
    • Rapports entre le module de commande électronique de la transmission, les soupapes et les embrayages
  • Transmission
  • Essieu avant
  • Essieu arrière
  • Arbres d’entraînement, palier intermédiaire et joints universels
    • Arbre d’entraînement central
    • Roulement central
    • Joints universels
  • Roues et pneus
    • Boulons de roues
    • Pression des pneus 621D
    • Changement des pneus
    • Pose d’une roue
  • Distributeur de commande de la transmission
    • Outillage spécial
    • Couples de serrage spécifiques
    • Démontage
    • Inspection
    • Montage
• Freins
  • Dépose et pose des composants du circuit de freinage
    • Robinet de freinage
    • Accumulateurs de frein de service et de frein de stationnement
  • Circuit de freinage hydraulique - Dépannage
    • Outils spéciaux
    • Spécifications
  • Accumulateurs des freins
  • Frein de stationnement
• Circuit hydraulique
  • Dépose et pose des organes hydrauliques
    • Dépose et pose du distributeur de la chargeuse
    • Dépose et pose du distributeur de commande à distance
    • Dépose et pose de la pompe hydraulique

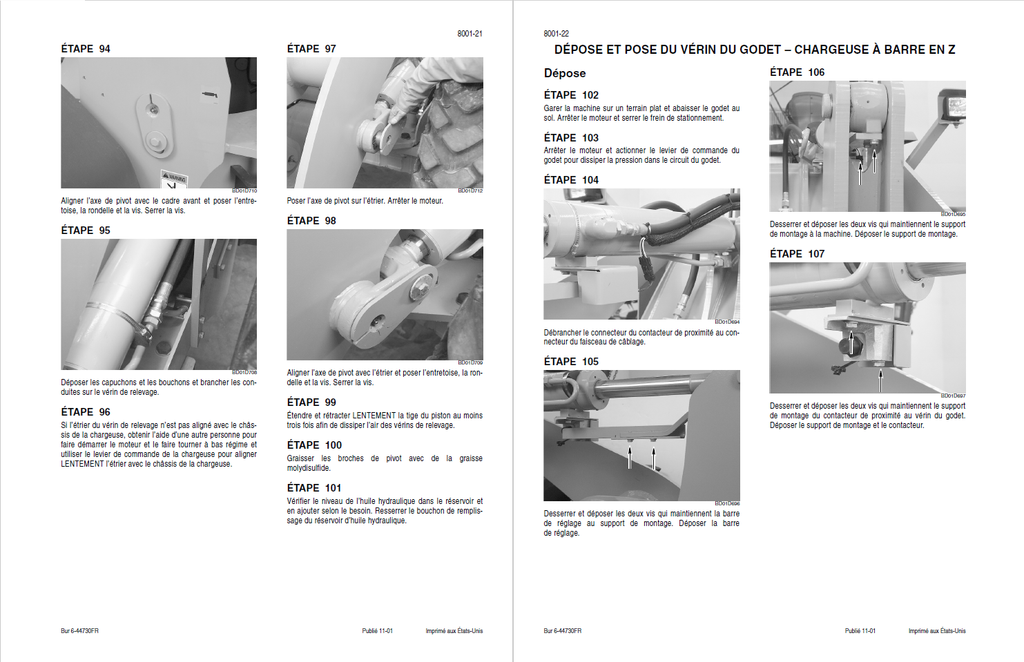

    • Dépose et pose des vérins du godet – Chargeuse XT
    • Dépose et pose du refroidisseur d’huile
    • Dépose et pose de la soupape de l’inverseur du ventilateur
  • Circuit hydraulique - Caractéristiques, dépannage et vérifications de pression
    • Caractéristiques
    • Outillage spécial
    • Procédure de dépannage
    • Test et réglage de la pression de différentiel de la pompe
    • Vérification et réglage de la soupape de sécurité principale
    • Test du système antitangage
    • Emplacement des composants hydrauliques pour le modèle 621D
  • Nettoyage du circuit hydraulique
    • Outillage spécial
    • Informations générales
  • Vérins
  • Soupape de verrouillage du solénoïde du coupleur
  • Accumulateur de pression pilote et accumulateur du système anti-tangage
    • Dépose
    • Inspection
    • Pose
• Equipement monté
  • Pédales et leviers
    • Caractéristiques
    • Pédale d’accélération et réglage du câble
    • Frein de stationnement

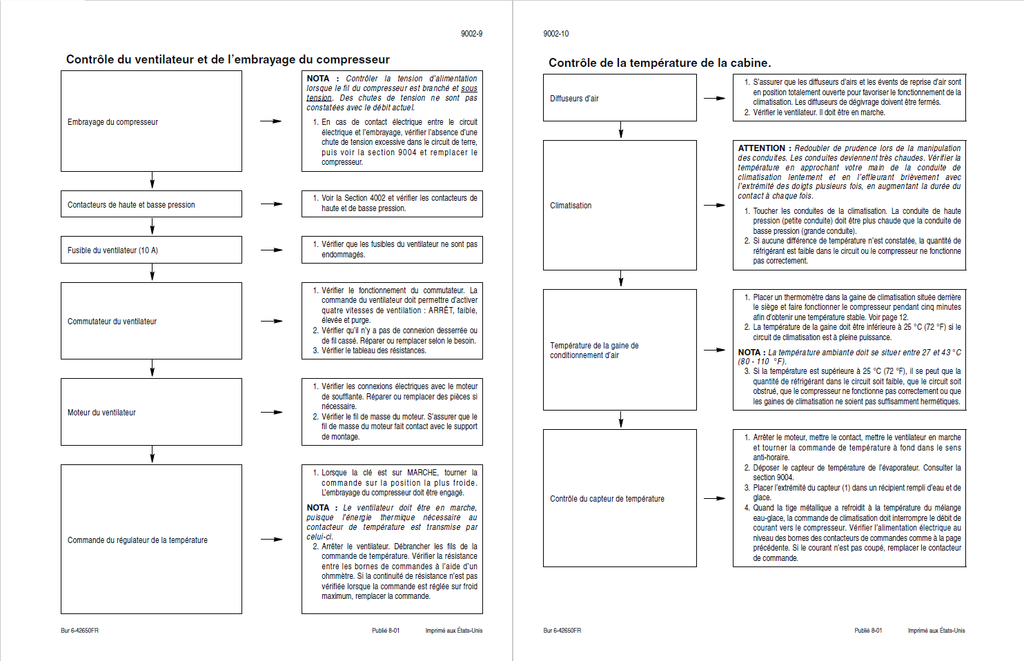

  • Climatisation - Dépannage et vérifications du système en cas d’utilisation du réfrigérant HFC-134a
    • Consignes de sécurité
    • Fonctionnement
    • Dépannage
  • Entretien du système de climatisation
  • Dépose et pose des éléments de climatisation pour les systèmes utilisant le réfrigérant HFC-134a
    • Pose du compresseur
    • Condenseur
    • Soupape de décharge
  • Chargeuse
    • Caractéristiques
    • Dents du godet
  • Cabine ROPS et toit ROPS
    • Couples de serrage spécifiques
    • Dommages possibles causés à la cabine ou au toit ROPS
    • Entretien et inspection de la cabine ou du toit ROPS
    • Cabine ROPS et toit ROPS
  • Pose de la vitre de la cabine
• Schémas du circuit hydraulique et du circuit électrique

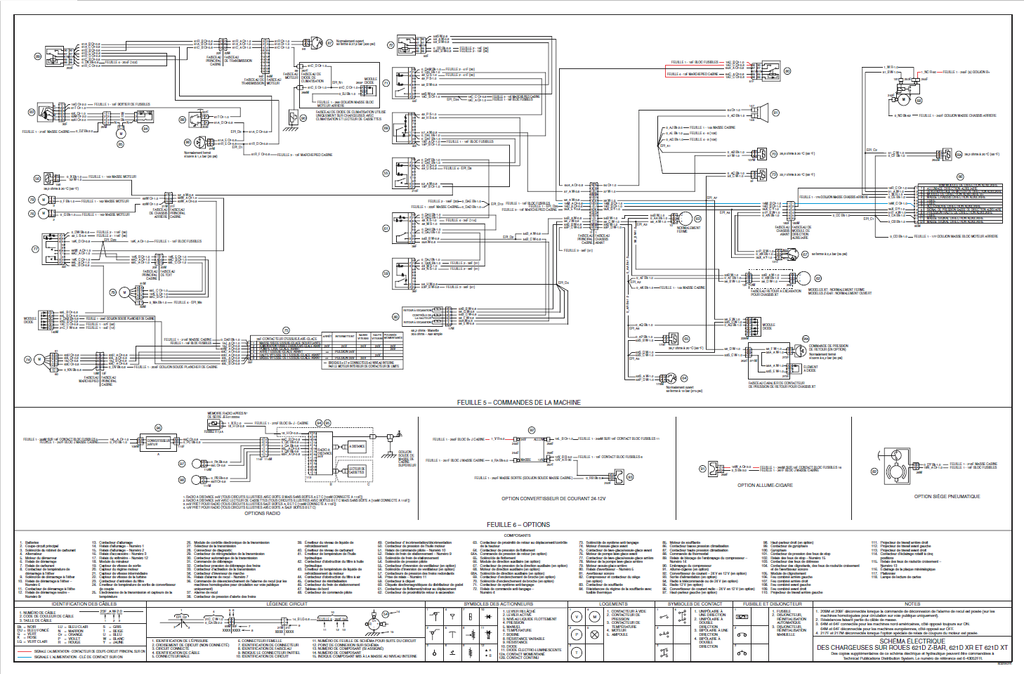

  • Schéma électrique
    • Feuille 1 - Distribution et commande d'alimentation
    • Feuille 3 - Tableau de bord
    • Feuille 4 - Éclairage
    • Feuille 5 - Commandes de la machine
    • Feuille 6 - Options
  • Schéma hydraulique (Modèles Z-BAR, XR et XT)
