CASE Construction CB32, CB45, CB65, CB85, CB120, CB150, CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S Hydraulikhammer Service Manual 6036722400, 603.67.224.00 Deutsch

Offizieller Handbuch-Überblick

Dieses hochspezialisierte Servicehandbuch ist das unverzichtbare Referenzdokument für die professionelle Instandsetzung, Wartung und Überholung der hydraulischen Abbruchhämmer der CB-Serie. Es deckt das gesamte Leistungsspektrum ab – von den kompakten Modellen (CB32) bis hin zu den massiven Schwerlast-Brechern (CB700 S), inklusive ihrer spezifischen S-, P- und B-Ausführungen. Die Dokumentation stattet den Techniker mit detaillierten Demontage- und Montageprotokollen für die Zylinder- und Verteilergehäuse aus. Ein besonderer Fokus liegt auf der sicheren Handhabung und exakten Aufladung der Stickstoff-Druckspeicher (Hoch- und Niederdruckkreisläufe), den extremen Anzugsmomenten für sicherheitskritische Zuganker (Kupplungsstangen mit bis zu 1350 Nm) sowie den kompromisslosen Millimeter-Verschleißgrenzen für die Ausrüstungsbuchsen und Kolben.

• Marke: CASE Construction
• Maschinentyp: Hydraulikhammer
• Handbuchart: Servicehandbuch
• Maschinenmodell: CB32, CB45, CB65, CB85, CB120, CB150 (inkl. Standard, S, P, B Typen) sowie CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 6036722400, 603.67.224.00
• Ausgabe: Gedruckt in Frankreich, Januar 2005
• Sprache: Deutsch
• Seiten: 124
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Reparaturvorteile

• Kompromisslose Anzugsprotokolle für Kupplungsstangen: Die extremen Belastungen von Abbruchhämmern erfordern bei der Überholung absolute Präzision. Dieses Handbuch liefert nicht nur die massiven Basis-Anzugsmomente – wie die 1350 Nm für die Kupplungsstangen des CB700 S oder die 1600 Nm für die Rahmenplatte des CB120 –, sondern diktiert auch das exakte thermische Spannverfahren. Sie erhalten genaue Anweisungen zur Erwärmung der Zuganker (strikt unter 300 °C) gepaart mit dem zwingenden zusätzlichen Anzugswinkel (z.B. +90° oder +120°), um eine strukturelle Materialermüdung im harten Dauereinsatz zu verhindern.
• Millimetergenaue Verschleißgrenzen der Kinematik: Verhindern Sie teure Kolbenfresser durch belastbare Werksdaten. Die Dokumentation definiert harte Limits für den Verschleiß der Ausrüstungsbuchsen: So wird der maximale Innendurchmesser der oberen Buchse beim kompakten CB32 auf exakt 47 mm und beim schweren CB550 S auf 161,5 mm limitiert. Ebenso liefert das Werk die minimalen Längen für Anschlagringe (z.B. 11,3 mm Verschleißgrenze beim CB550 S) sowie das maximal zulässige Spiel zwischen dem Hydraulikhammer und seinem Gehäuse (-10 bis 10 mm).
• Lebenswichtige Stickstoff-Aufladung (N2): Überlassen Sie die Gasdruck-Kalibrierung niemals dem Zufall. Das Handbuch führt Sie detailliert durch die lebenswichtige Druckentlastung und die exakte Wiederaufladung der Membran-Druckspeicher unter Verwendung des originalen CNH-Ladeelements (R050065). Die harten Parameter sind für jedes Modell glasklar definiert: Niederdruckkreisläufe verlangen exakt 10 bis 15 bar, während die Hochdruckspeicher strikt mit 30 bis 40 bar Stickstoff kalibriert werden müssen.

System-Highlights & Spezifikationen

• Dynamisches Druck- und Durchfluss-Mapping: Richten Sie das Anbaugerät perfekt auf den Trägerbagger ein. Das Dokument zeigt den hydraulischen Prüfaufbau (P2 für Versorgungsdruck, P3 für Rücklaufdruck) unter Einbindung eines Durchflussmessers. Es leitet Sie an, den unabdingbaren Durchsatzausgleich und den durchschnittlichen Betriebsdruck dynamisch bei voller Motordrehzahl der Trägermaschine einzumessen, um Kavitation oder mangelnde Schlagkraft auszuschließen.
• Tiefgreifende Überholung des Verteilergehäuses: Verstehen Sie das hydraulische Gehirn des Hammers. Die Anleitung visualisiert den Ölfluss vom Rückschlagventil über das Drucksteuerventil bis in den Zylinderbereich (inklusive Hoch- und Niederdruckzonen). Sie enthält Schritt-für-Schritt-Anweisungen zur Demontage der Verteilerschieber, zum Austausch der O-Ringe und zur präzisen mechanischen Einstellung des Spiels zwischen Verteiler- und Federgehäuse (z.B. zwingende 3,5 mm beim Modell CB45).
• Verwendung spezifischer Spezialwerkzeuge: Für einen sicheren und zerstörungsfreien Ausbau der Kernkomponenten schreibt das Werk den Einsatz definierter Abzieher vor. So wird beispielsweise der zentrierte Ausbau der festsitzenden Anschlagringe und unteren Buchsen (bei den Modellen CB200 S bis CB550 S) präzise mit dem hydraulischen Ringabzieher (R050059) dokumentiert.

Symptom- und Fehlerbehebung

• Logik bei Rhythmusverlust und Leistungseinbruch: Wenn der Hammer plötzlich langsamer schlägt, grenzt die analytische Fehlersuch-Matrix die Ursache messerscharf ein. Der Algorithmus prüft, ob die Öltemperatur kritische 80 °C überschreitet, ob eine zu niedrige Viskosität vorliegt oder ob ein übermäßiger Gegendruck in der Rücklaufleitung (P3) die Schlagfrequenz des Kolbens abwürgt.
• Lösung bei blockiertem Kolben (Hydraulikbremse): Streikt das Gerät vollständig, trennt das Handbuch mechanische Verklemmungen sofort von hydraulischen Steuerfehlern. Befindet sich der Kolben lediglich in der sogenannten "Bremsstellung", instruiert das System den Techniker, die Ausrüstung unter Betätigung des Fußpedals hart gegen ein festes Objekt zu drücken, um den hydraulischen Totpunkt zu überwinden – noch bevor teure Ventile blind ausgebaut werden.
• Analyse von unerklärlichen Druckabfällen im System: Reagiert der Hammer kraftlos, führt das Diagnoseprotokoll direkt zur Inspektion des Drucksteuerventils und der Hochdruck-Stickstoffspeicher. Es leitet an, die Vorspannung der Feder im Druckregler zu prüfen und mikroskopische Leckagen im Speicherkreis mithilfe von dünnflüssigem Öl am Sprengring optisch zu lokalisieren.

Wichtiger Transparenz-Hinweis (Bitte beachten) HINWEIS: Wie in diesem werksseitigen Servicehandbuch ersichtlich, fokussiert sich diese Dokumentation zu 100 % auf die innere mechanische und hydraulische Instandsetzung der CASE CB-Abbruchhämmer selbst. Obwohl hydraulische Prüfanschlüsse und Durchflussmessungen in Verbindung mit dem Ausrüstungsträger (Bagger) beschrieben werden, sind Reparaturen an der Haupthydraulikpumpe, den Pedalen oder der elektronischen Motorsteuerung des Bagger-Trägerfahrzeugs ausdrücklich nicht Bestandteil dieses Werks. Elektrische CAN-Bus-Schaltpläne entfallen, da es sich hierbei um ein rein mechanisch-hydraulisches Anbaugerät handelt.

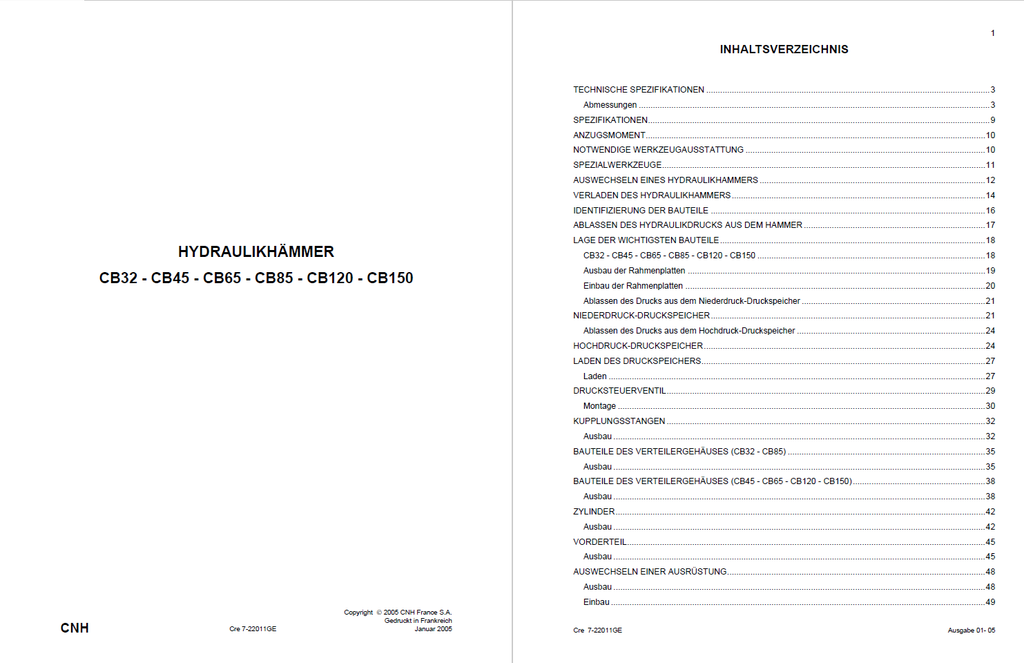

Inhaltsverzeichnis

• Hydraulikhämmer CB32 - CB45 - CB65 - CB85 - CB120 - CB150
  • AUSWECHSELN EINES HYDRAULIKHAMMERS
    • Ausbau
    • VERLADEN DES HYDRAULIKHAMMERS
    • Einbau
  • IDENTIFIZIERUNG DER BAUTEILE
  • ABLASSEN DES HYDRAULIKDRUCKS AUS DEM HAMMER
  • LAGE DER WICHTIGSTEN BAUTEILE
    • CB32 - CB45 - CB65 - CB85 - CB120 - CB150
    • Ausbau der Rahmenplatten
    • Einbau der Rahmenplatten
  • Ablassen des Drucks aus dem Niederdruck-Druckspeicher
  • NIEDERDRUCK-DRUCKSPEICHER
    • Ausbau
    • Montage
  • Ablassen des Drucks aus dem Hochdruck-Druckspeicher
  • HOCHDRUCK-DRUCKSPEICHER
    • Ausbau
    • Montage
  • LADEN DES DRUCKSPEICHERS
    • Laden
  • DRUCKSTEUERVENTIL
    • Ausbau
    • Montage

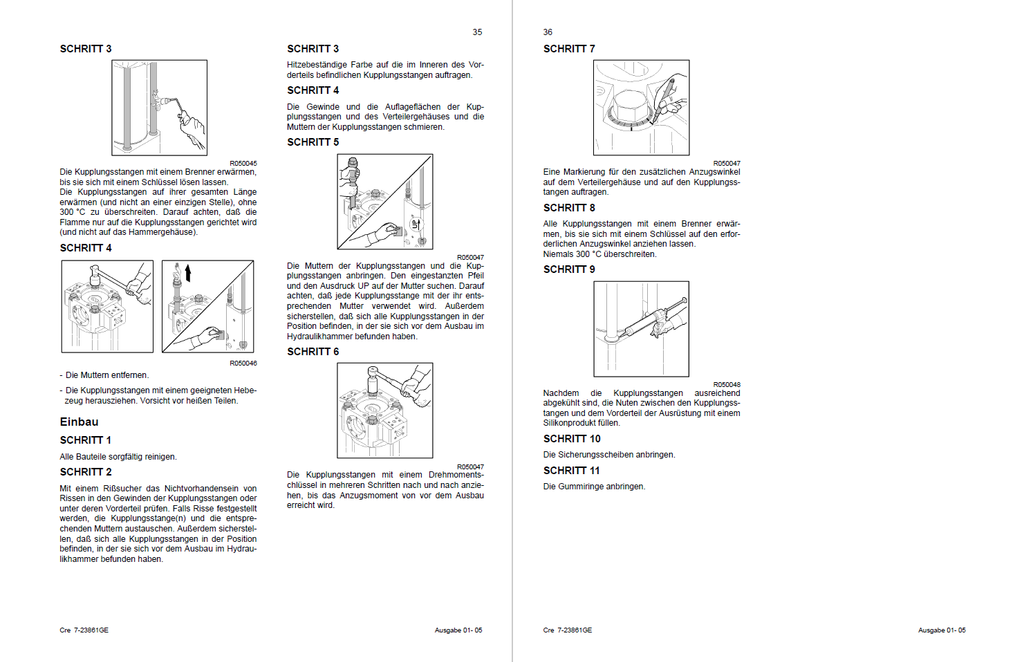

  • KUPPLUNGSSTANGEN
    • Ausbau
    • Einbau
  • BAUTEILE DES VERTEILERGEHÄUSES (CB32 - CB85)
    • Ausbau
    • Einbau
  • BAUTEILE DES VERTEILERGEHÄUSES (CB45 - CB65 - CB120 - CB150)
    • Ausbau
    • Einbau

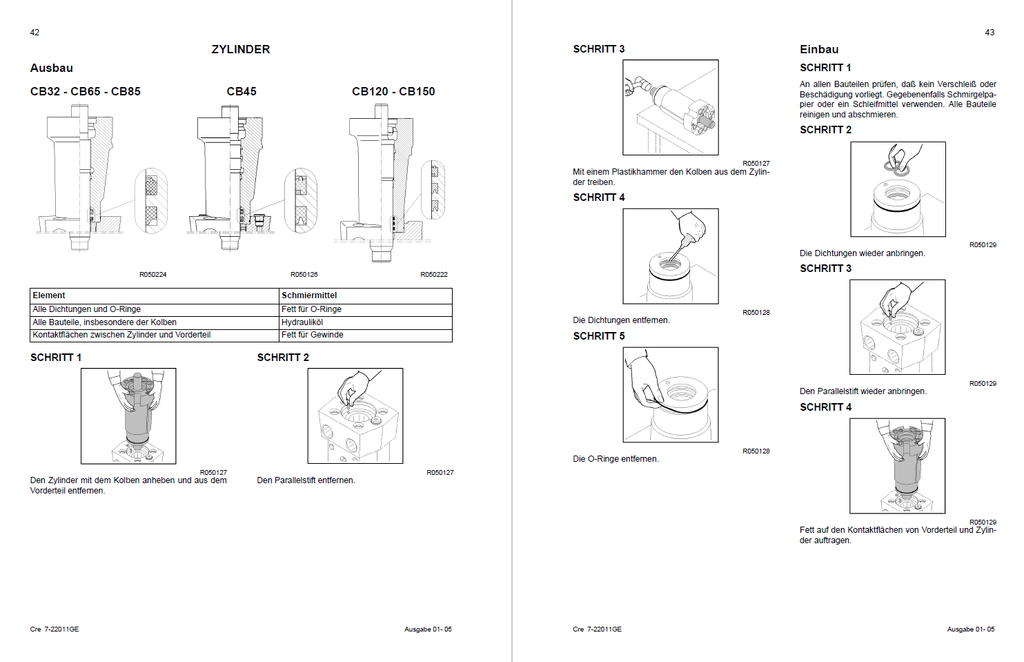

  • ZYLINDER
    • Ausbau
    • Einbau
  • VORDERTEIL
    • Ausbau
    • Einbau
  • AUSWECHSELN EINER AUSRÜSTUNG
    • Ausbau
    • Einbau
  • AUSWECHSELN DER AUSRÜSTUNGSBUCHSE
    • Ausbau
    • Einbau
  • VERSCHLEIßGRENZEN
    • Ausrüstungsbuchsen
    • Ausrüstungen
  • KONTROLLEN UND MESSUNGEN DES HYDRAULIKHAMMER-KREISLAUFS
    • Meß- bzw. Prüfstellen
• Hydraulikhämmer CB200 S - CB260 S - CB320 S - CB400 S - CB550 S - CB700 S
  • AUSWECHSELN EINES HYDRAULIKHAMMERS
    • Ausbau
  • VERLADEN DES HYDRAULIKHAMMERS
  • ABLASSEN DES HYDRAULIKDRUCKS AUS DEM HAMMER
  • IDENTIFIZIERUNG DER BAUTEILE
  • LAGE DER WICHTIGSTEN BAUTEILE
    • CB200 S - CB260 S - CB320 S - CB400 S - CB550 S - CB700 S
  • GEHÄUSE UND SCHWINGUNGSDÄMPFER
    • Ausbau
    • Einbau
  • ABLASSEN DES DRUCKS AUS DEM DRUCKSPEICHER

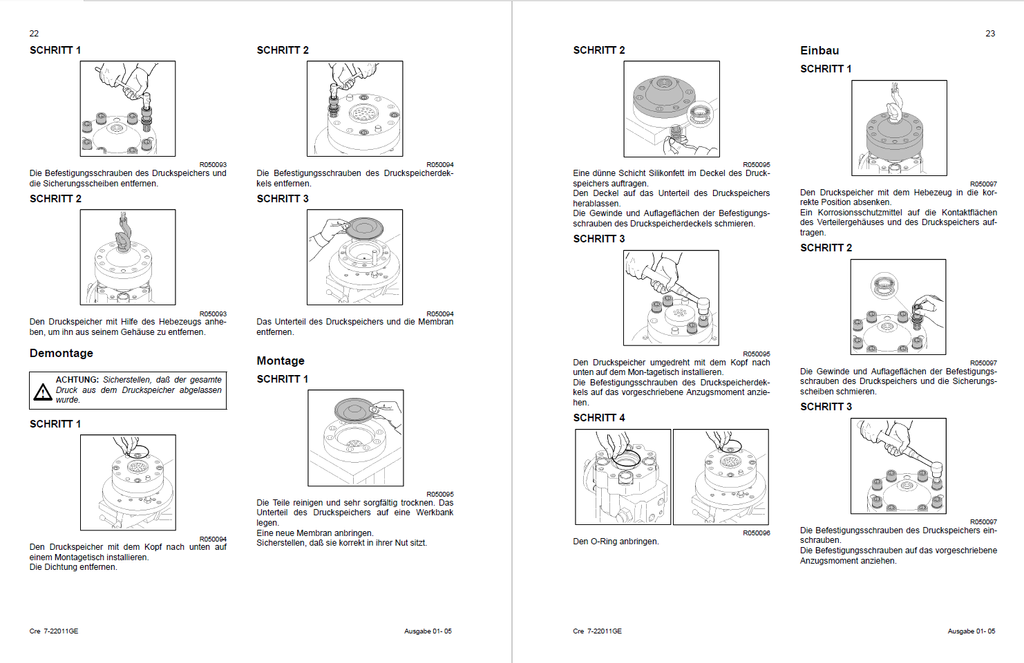

  • DRUCKSPEICHER
    • Ausbau
    • Demontage
    • Montage
  • LADEN DES DRUCKSPEICHERS
  • ABLAßVENTIL
    • Ausbau
    • Einbau
  • RÜCKSCHLAGVENTIL
  • DRUCKREGLER
    • Ausbau
    • Einbau
  • DRUCK-ARBEITSFOLGEVENTIL (CB400 S - CB550 S)
    • Ausbau
    • Einbau
  • KUPPLUNGSSTANGE
  • BAUTEILE DES VERTEILERGEHÄUSES (CB200 S - CB260 S - CB320 S)
    • Ausbau
    • Einbau
  • CB400 S - CB550 S
  • VORDERTEIL
    • Ausbau
    • Einbau
  • AUSWECHSELN EINER AUSRÜSTUNG
    • Ausbau
    • Einbau
  • AUSWECHSELN DER AUSRÜSTUNGSBUCHSE
    • Ausbau
    • Einbau
  • VERSCHLEIßGRENZEN
    • Typen: CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S

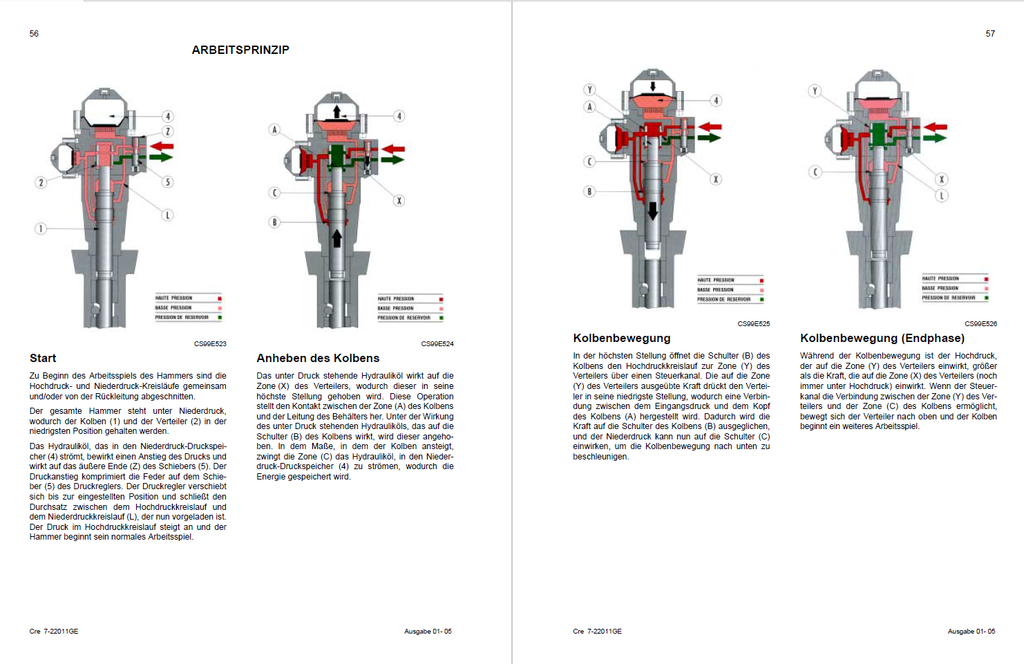

  • ARBEITSPRINZIP

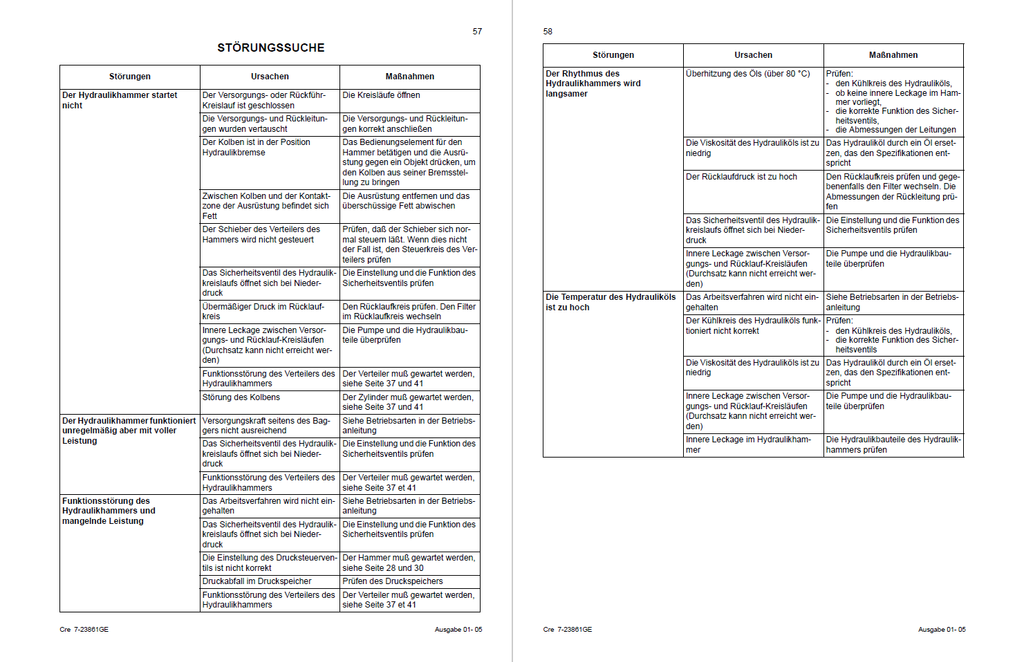

  • STÖRUNGSSUCHE
  • TECHNISCHE SPEZIFIKATIONEN

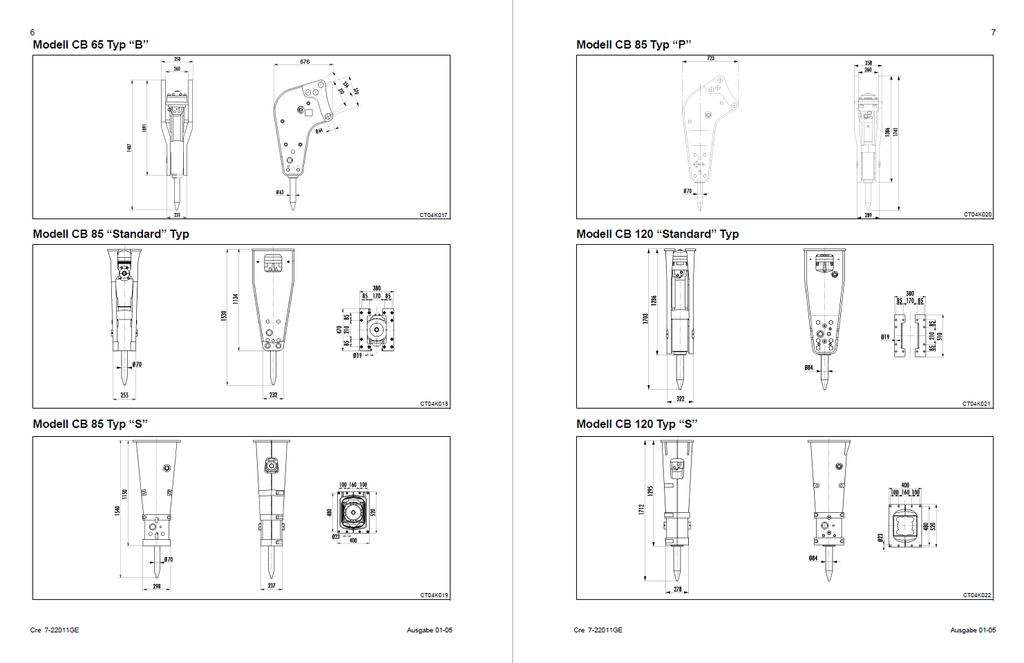

    • Abmessungen
