CASE Construction CB32, CB45, CB65, CB85, CB120, CB150, CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S Marteau hydraulique Manuel de service 6036722200, 603.67.222.00 Français

Aperçu Officiel du Manuel

Ce Manuel de service d'usine est l'ouvrage technique exclusif dédié à la réfection intégrale et au diagnostic des marteaux hydrauliques (brise-roches) CASE / CNH de la série CB. Couvrant un spectre impressionnant d'équipements de démolition, des modèles compacts (CB32 à CB150 - incluant les variantes Standard, S et P) aux géants à haute capacité de frappe (CB200 S à CB700 S), ce document plonge au cœur de la mécanique d'impact. Il détaille scientifiquement la méthodologie de recharge en azote des accumulateurs haute et basse pression à l'aide de l'outillage d'usine (R050065), les protocoles de tension extrêmes des barres d'accouplement (exigeant une précharge dynamométrique suivie d'un serrage angulaire strict allant de 60° à 120° après chauffage), ainsi que l'étalonnage micrométrique des soupapes de régulation par ajout de cales. Les mécaniciens y trouveront également les abaques de tolérance d'usure pour les bagues d'outil et les matrices de tests dynamiques des débits et pressions de frappe (atteignant jusqu'à 230 bar et 320 l/min pour le colossal CB700 S). C'est le guide ultime pour reconstruire et libérer toute la force destructrice de vos accessoires d'excavation.

• Marque : CASE Construction
• Type d'équipement : Marteaux hydraulique
• Type de manuel : Manuel de service
• Modèle de machine : CB32, CB45, CB65, CB85, CB120, CB150, CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S
• Numéro de série : N/R
• Région : N/R
• Code du manuel : 6036722200, 603.67.222.00
• Édition : Imprimé en France, Janvier 2005
• Langue : Français
• Pages : 124
• Format de fichier : Document PDF (Recherchable)

Arguments de Vente Principaux

• Métrologie d'Impact et Seuils de Rebut : Ne devinez plus l'usure de vos brise-roches. Ce manuel fournit les tolérances d'usinage et les diamètres critiques de remplacement pour éviter la casse interne. Il spécifie, par exemple, que pour le modèle colossal CB200 S, l'outil d'origine de 115 mm doit être impérativement remplacé s'il atteint la cote limite de 113 mm. Il détaille également l'épaisseur minimale vitale des tampons d'amortissement (ex: 70 mm pour la gamme S).
• Protocoles de Verrouillage Thermique et Dynamométrique : La cinématique de frappe génère des vibrations extrêmes exigeant un assemblage structurel intraitable. L'ouvrage documente la procédure stricte de montage des barres d'accouplement (tirants) : après une précharge dynamométrique de 500 à 700 Nm, le mécanicien doit appliquer un chauffage spécifique suivi d'un serrage angulaire absolu allant de 90° à 120° pour garantir l'élasticité de la fixation,. Sur les modèles géants, les vis de fixation de la platine requièrent un couple colossal de 2 100 Nm.
• Étalonnage de la Valve de Régulation de Pression : Restaurez la force de frappe d'usine en maîtrisant les entrailles du bloc distributeur. Le guide explique comment ajuster la pression de fonctionnement en modifiant la tension du ressort principal. Il indique les cotes micrométriques exactes du jeu à respecter entre le corps du distributeur et le logement de ressort (valeur D1 variant de 1,5 mm à 4,0 mm selon le modèle) et fournit la longueur libre de ressort tolérée (ex: 35,9 - 36,4 mm pour le CB550 S),.

Caractéristiques et Points Forts

• Matrice d'Analyse des Flux Hydrauliques : L'ouvrage déploie des schémas de banc d'essai exclusifs pour tester le marteau en dynamique. Il indique précisément où connecter le débimètre (Q2) et les jauges de pression de 250 bars (P2, P3) pour valider que la contre-pression de retour n'étouffe pas le tiroir principal, et explique comment tester la compensation de débit en plaçant les vérins de la pelle en butée,,,.
• Restauration des Accumulateurs Haute et Basse Pression : Le manuel encadre le démantèlement dangereux des accumulateurs d'azote. Il dicte les étapes de dépressurisation sécurisée via les bouchons spécifiques, impose le remplacement systématique des joints toriques lubrifiés à la graisse au silicone, et précise les couples de serrage stricts de l'orifice de remplissage à 20 Nm,,.
• Nomenclature des Outils d'Extraction Constructeur : Gagnez un temps précieux en atelier en utilisant l'outillage de force adéquat. Le document liste les références des équipements obligatoires, tels que la clé à ergot R050078, les supports d'ensemble R050068 / R050069, et stipule l'usage de jets en bronze ou en cuivre pur de diamètres spécifiques (de 9 à 25 mm) pour chasser les axes de maintien sans altérer la trempe de l'acier,,,.

Résolution de Problèmes en Atelier

• Éradication de l'Absence de Frappe (Le marteau ne démarre pas) : Face à un outil inerte, l'arbre de diagnostic évite les démontages inutiles. Il guide le technicien vers le contrôle du frein hydraulique du piston, expliquant comment l'appui direct sur la roche permet de désengager la sécurité, ou pointe vers un potentiel excès de graisse bloquant la cavité de contact, nécessitant un nettoyage immédiat,.
• Correction des Chutes de Rythme et Surchauffes : Lorsqu'un brise-roche perd sa cadence, le logigramme cible les pannes de fluides. Il exige une inspection immédiate si la température de l'huile franchit le seuil critique de 80 °C,. Le manuel vous oriente vers l'analyse de la soupape de sécurité du porteur ou la détection d'une fuite interne (bypassing) entre l'alimentation et le retour,.
• Traitement des Frappes Irrégulières : Si le marteau tape fort mais avec des ratés, le guide isole le problème au niveau de la distribution. Il impose la dépose et la révision complète du corps de soupape et de son tiroir d'inversion, nécessitant un polissage de surface et un remontage au fluide hydraulique pour annuler toute friction parasite,.

Note de Transparence et Spécificités de la Publication :Ce Manuel de Service est une documentation ultra-spécialisée consacrée exclusivement à la mécanique interne, à l'hydraulique de frappe et à l'étanchéité des marteaux brise-roches CASE de la série CB. En raison de la nature purement hydraulique de cet accessoire, cet ouvrage ne contient ni schémas électriques, ni architectures CAN-Bus, ni codes d'erreurs électroniques. De plus, les réglages de la pompe principale de la pelle (porte-outil) ne sont pas inclus ; pour ajuster le débit du porteur, il est impératif de se référer au manuel de réparation de la pelle excavatrice correspondante.

Table des matières

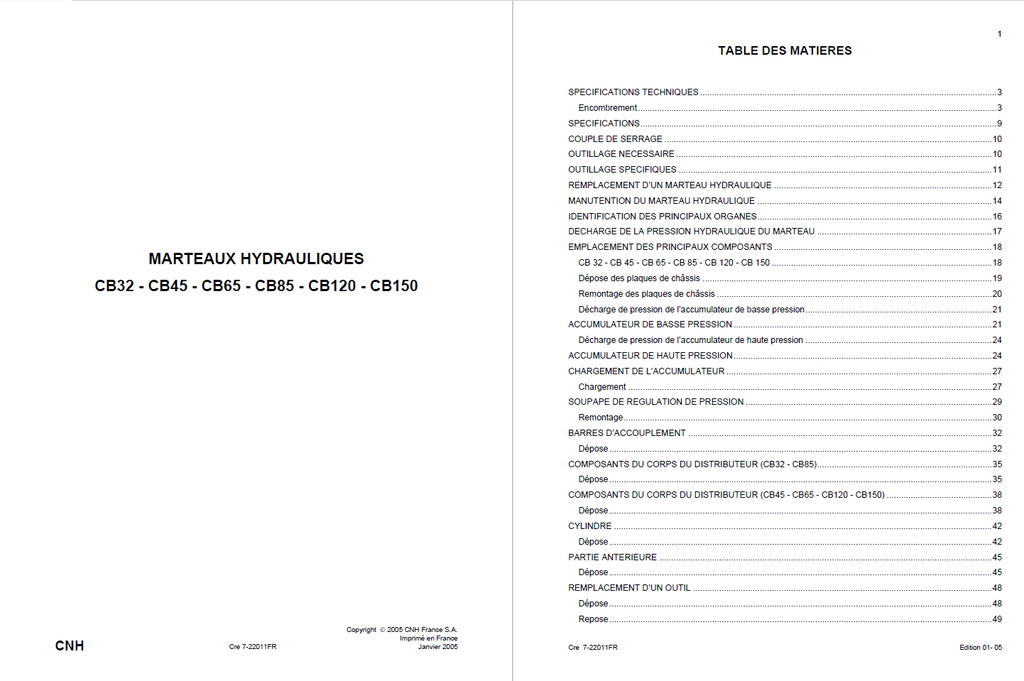

• Marteaux hydrauliques CB32 - CB45 - CB65 - CB85 - CB120 - CB150
  • SPECIFICATIONS TECHNIQUES
    • Encombrement

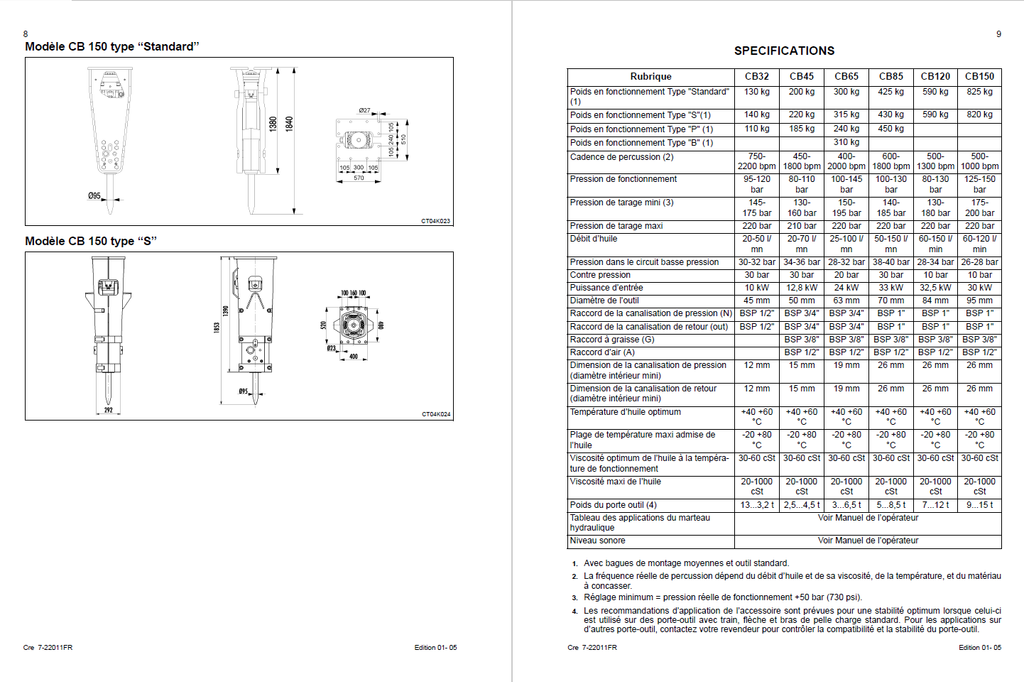

  • SPECIFICATIONS
  • COUPLE DE SERRAGE
  • IDENTIFICATION DES PRINCIPAUX ORGANES
  • DECHARGE DE LA PRESSION HYDRAULIQUE DU MARTEAU
  • EMPLACEMENT DES PRINCIPAUX COMPOSANTS
    • CB 32 - CB 45 - CB 65 - CB 85 - CB 120 - CB 150
  • Dépose des plaques de châssis
  • Remontage des plaques de châssis
  • Décharge de pression de l’accumulateur de basse pression
  • ACCUMULATEUR DE BASSE PRESSION
  • Décharge de pression de l’accumulateur de haute pression
  • ACCUMULATEUR DE HAUTE PRESSION
    • Dépose
    • Démontage
    • Remontage
    • Repose

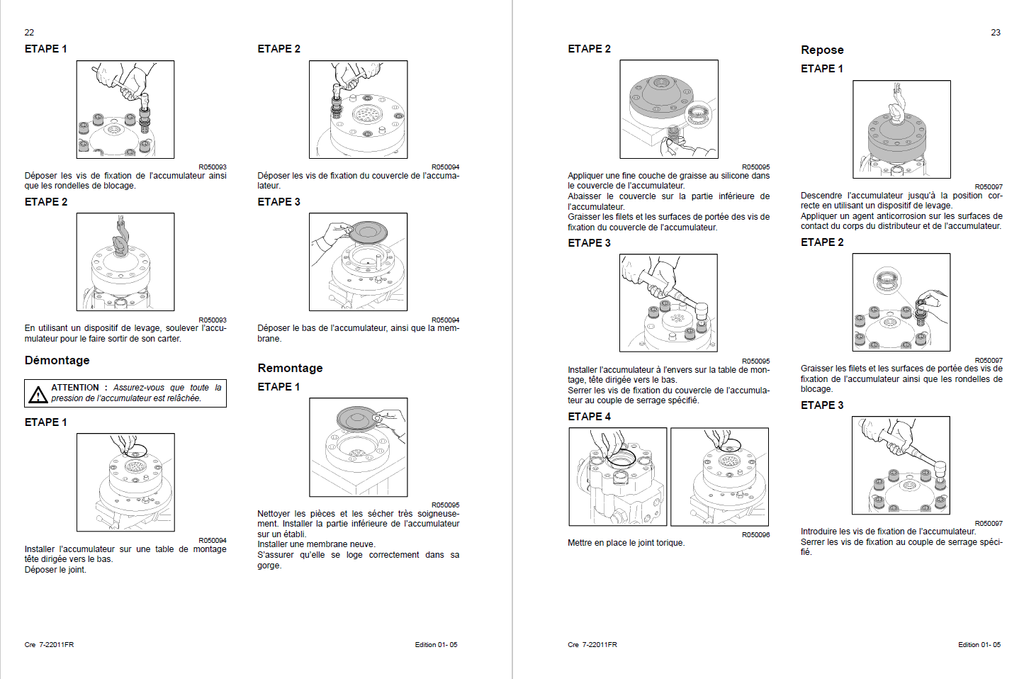

  • CHARGEMENT DE L’ACCUMULATEUR
    • Chargement

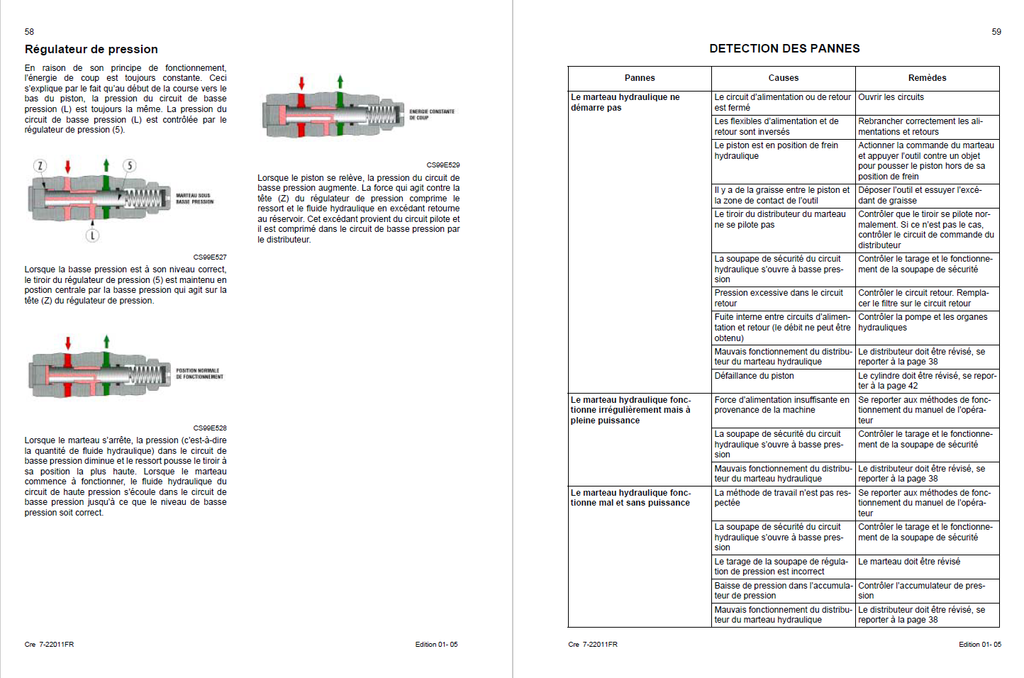

  • SOUPAPE DE REGULATION DE PRESSION
    • Dépose
    • Réglage
    • Remontage
    • Repose

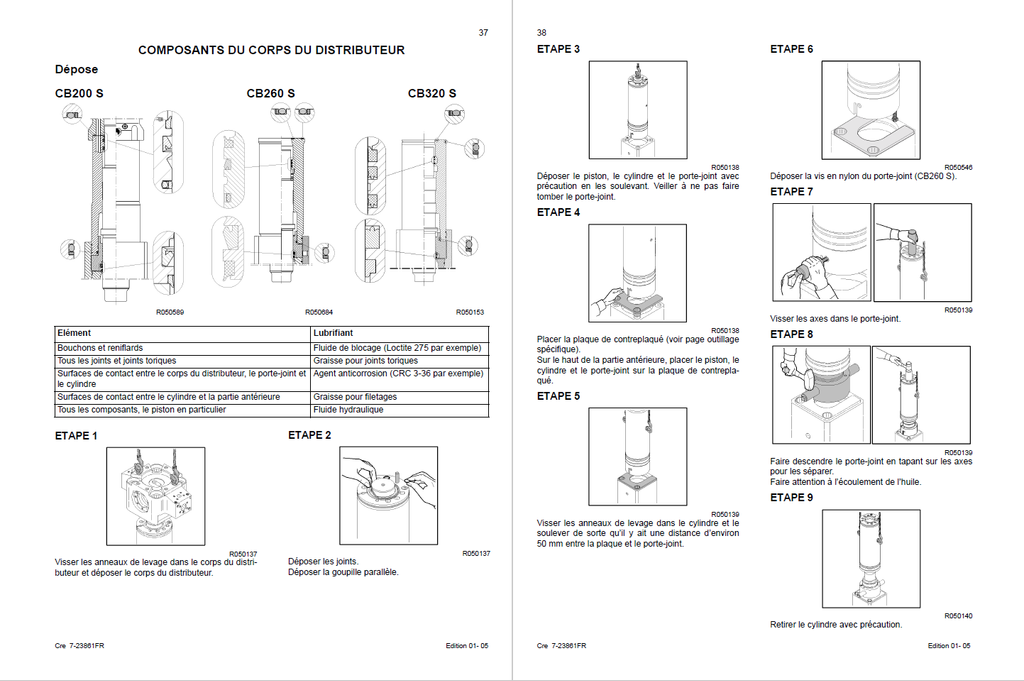

  • COMPOSANTS DU CORPS DU DISTRIBUTEUR
    • Dépose
    • Repose
  • SOUPAPE DE DECHARGE
    • Dépose
    • Repose
  • CYLINDRE
    • Dépose
    • Repose
  • PARTIE ANTERIEURE
    • Dépose
    • Repose

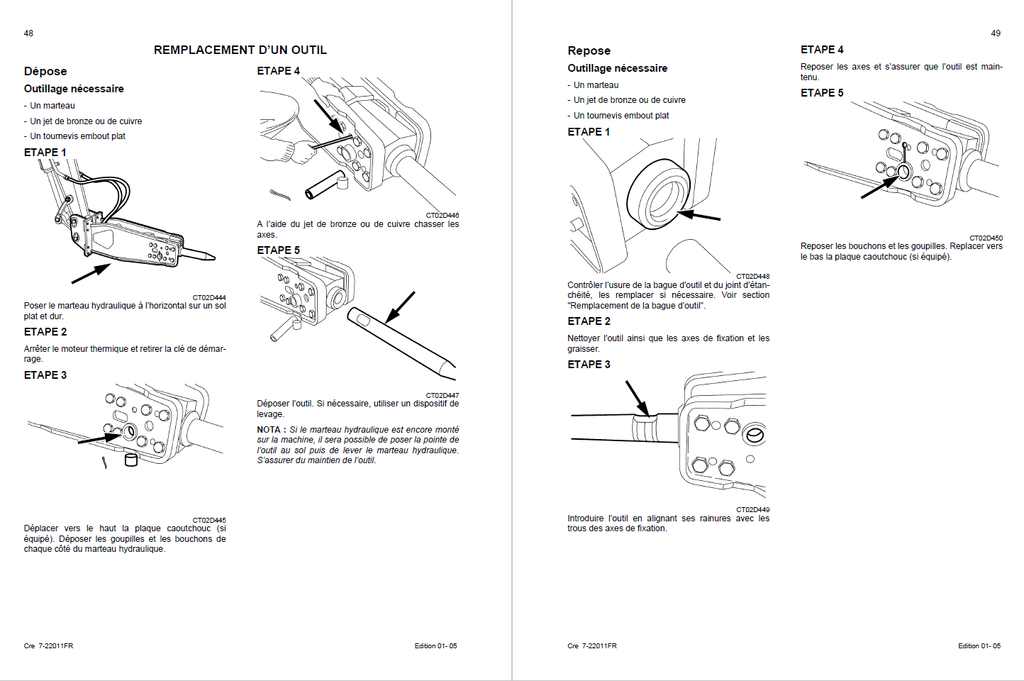

  • REMPLACEMENT D’UN OUTIL
    • Dépose
    • Repose
  • REMPLACEMENT DE LA BAGUE D’OUTIL
    • Dépose
    • Repose
  • LIMITES D’USURE
    • Bagues d’outil
    • Outils
  • CONTROLES ET MESURES DU CIRCUIT DU MARTEAU HYDRAULIQUE
    • Points de mesure/contrôle
• Marteaux hydrauliques CB200 S - CB260 S - CB320 S - CB400 S - CB550 S - CB700 S
  • SPECIFICATIONS TECHNIQUES
    • Encombrement
  • SPECIFICATIONS
  • COUPLE DE SERRAGE
  • REMPLACEMENT D’UN OUTIL
    • Dépose
    • Repose
  • REMPLACEMENT DE LA BAGUE D’OUTIL
    • Dépose
    • Repose
  • LIMITES D’USURE
    • Types : CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S
    • Outils
  • CONTROLES ET MESURES DU CIRCUIT DU MARTEAU HYDRAULIQUE
    • Points de mesure/contrôle
  • MESURE DE PRESSION DE FONCTIONNEMENT DU MARTEAU HYDRAULIQUE
  • PRINCIPE DE FONCTIONNEMENT

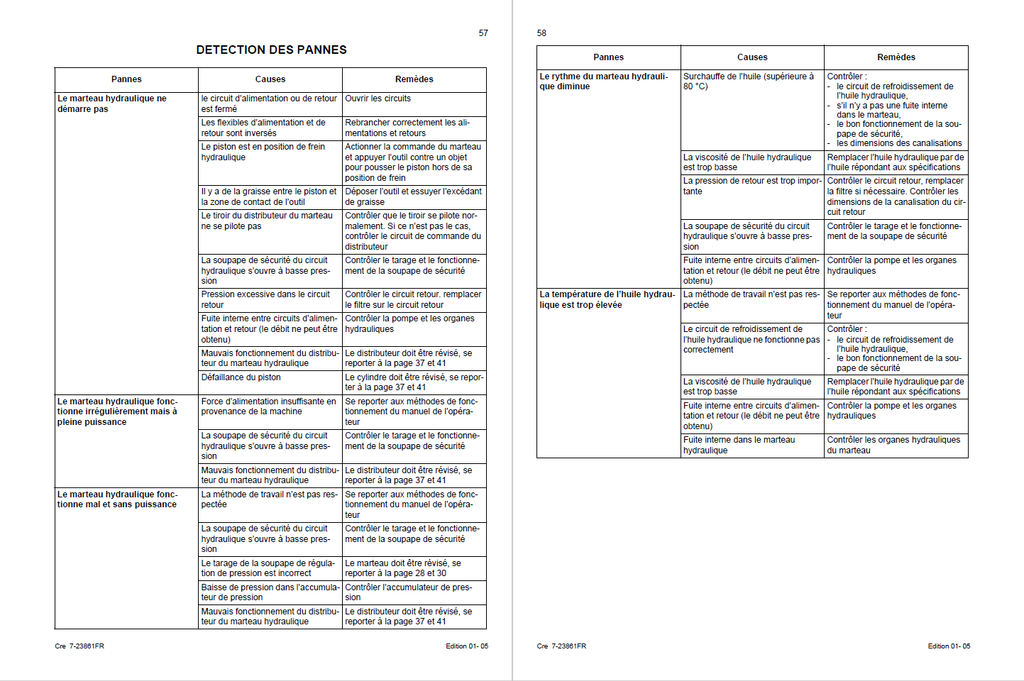

  • DETECTION DES PANNES
