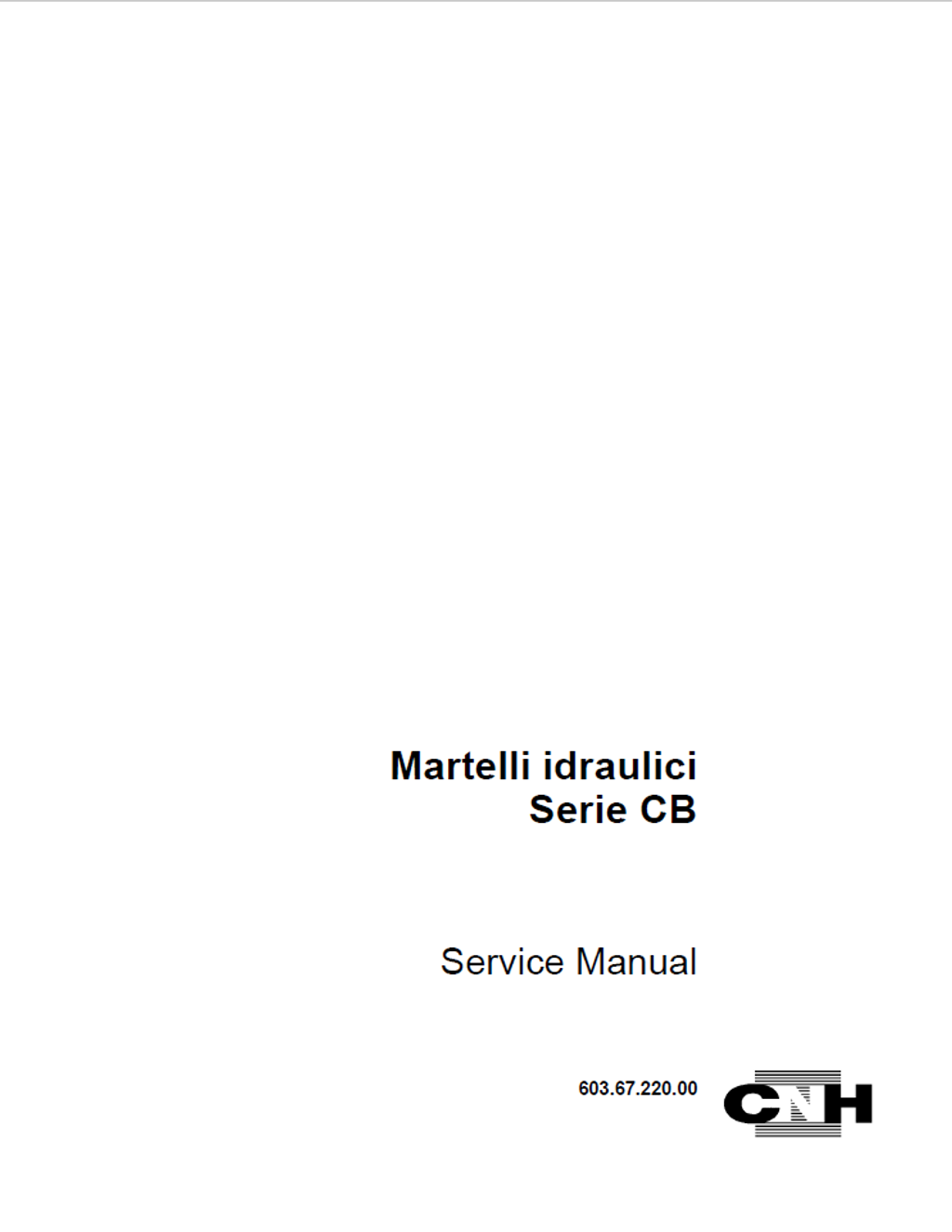

CASE Construction CB32, CB45, CB65, CB85, CB120, CB150, CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S Martello idraulico Manuale di riparazione 6036722000, 603.67.220.00 Italiano

$ 16.99 USD
View More

Panoramica Ufficiale del Manuale

Questo Manuale di riparazione ufficiale è la risorsa ingegneristica definitiva per la revisione totale e la manutenzione di precisione dei martelli idraulici (demolitori) CASE Serie CB, coprendo l'intera gamma dai modelli compatti CB32 fino ai colossi per macchine pesanti CB700 S (incluse le varianti costruttive Standard, S e P). Distinguendosi per un approccio estremamente clinico alla fluidodinamica e alla meccanica d'urto, il volume guida il tecnico attraverso protocolli rigorosi e intolleranti alle approssimazioni: sviscera le procedure di ricarica con azoto degli accumulatori di alta e bassa pressione (tramite il kit specifico R050065), la calibrazione micrometrica delle valvole sequenziali e di regolazione, e il ripristino del precarico delle molle. Fornisce inoltre i limiti di usura assoluti per boccole e utensili, coppie di serraggio estreme per i tiranti e le piastre del carro (che raggiungono i 2100 Nm sul CB550 S), e matrici diagnostiche avanzate per risolvere perdite di cadenza, surriscaldamenti dell'olio e fluttuazioni anomale del circuito idraulico.

  • Marca: CASE Construction
  • Tipo di macchinario: Martello idraulico
  • Tipo di manuale: Manuale di riparazione
  • Modello di macchina: CB32, CB45, CB65, CB85, CB120, CB150, CB200 S, CB260 S, CB320 S, CB400 S, CB550 S, CB700 S
  • Numero di serie: N/R
  • Regione: N/R
  • Codice del manuale: 6036722000, 603.67.220.00
  • Edizione: Stampato in Francia, Gennaio 2005
  • Lingua: Italiano
  • Pagine: 124
  • Formato di file: Documento PDF (Ricercabile)

Punti Strategici di Vendita

  • Serraggi Brutali per Strutture ad Alto Impatto: I martelli demolitori subiscono sollecitazioni estreme e questo manuale non ammette alcun margine di errore nell'assemblaggio strutturale. Rivela le coppie di torsione assolute e titaniche necessarie per prevenire il cedimento del telaio: impone un serraggio di ben 2100 Nm per le viti di fissaggio della piastra sul colossale modello CB550 S, fino a 1600 Nm per la piastra del carro dei modelli CB85/CB120, e stabilisce 1350 Nm per il bloccaggio in sicurezza dell'accumulatore di alta pressione.
  • Calibrazione Fluidodinamica e Ricarica Azoto: Elimina ogni approssimazione nella gestione delle camere di espansione. Detta i protocolli rigorosi per l'impiego del kit di carica originale R050065, specificando che gli accumulatori di pressione per la serie pesante (da CB200 S a CB550 S) devono essere rigorosamente tarati a 40 bar (580 psi), garantendo così la massima forza di penetrazione e prevenendo la cavitazione del fluido idraulico.
  • Quote di Usura Micrometriche per Utensili e Boccole: Fornisce l'infrastruttura dati completa per diagnosticare la fine del ciclo vitale delle parti di consumo, evitando rotture catastrofiche del pistone. Stabilisce i limiti di usura con precisione assoluta: ad esempio, l'utensile del modello CB320 S (diametro originale 130 mm) deve essere sostituito al raggiungimento dei 128 mm, mentre il gioco massimo tollerato fra il martello idraulico e il carter (ammortizzatore) non deve superare i 10 mm.

Caratteristiche e Punti Salienti

  • Ingegneria del Distributore e Valvole Sequenziali: Sviscera l'architettura idraulica interna, guidando il tecnico nello smontaggio dei complessi corpi valvola. Fornisce i parametri di misurazione elastica, imponendo che la lunghezza libera della molla del regolatore di pressione misuri esattamente tra 36,5 e 37,0 mm sul modello CB400 S, e definisce un gioco critico (D1) tra il corpo del distributore e la sede della molla rigorosamente compreso tra 1,5 mm e 4,0 mm a seconda del modello.
  • Protocolli Chimici e Attrezzature di Estrazione Speciali: La guida trascende la semplice meccanica, prescrivendo i trattamenti chimici necessari durante l'Overhaul. Impone l'applicazione di fluido di bloccaggio Loctite 275 sulle valvole di sfiato e la vaporizzazione di disolfuro di molibdeno (MoS2) sulle superfici di contatto del cilindro. Specifica inoltre l'uso obbligatorio dell'estrattore R050066 per la rimozione sicura delle boccole grippate sotto carico.
  • Analisi dei Flussi e Pressioni di Ritorno: Istruisce l'operatore sui test di rendimento idrodinamico da eseguire in accoppiamento con la macchina operatrice. Detta l'uso dell'indicatore di pressione da 250 bar (R050253) per validare l'apertura degli ammortizzatori idraulici e calibrare le resistenze parassite sulla linea di ritorno (p3), assicurando che la contropressione non strozzi la portata d'olio del martello.

Risolutore di Problemi in Officina

  • Algoritmi di Risoluzione per Surriscaldamento Olio (>80°C): Struttura un albero diagnostico avanzato per i casi in cui l'impianto termico va in crisi. Se la temperatura dell'olio idraulico supera la soglia critica di 80°C, il manuale guida il tecnico a bypassare inutili smontaggi, indirizzandolo al controllo incrociato del limite di viscosità del fluido (imposto rigidamente tra 20 e 1000 cSt), alla misurazione di micro-perdite interne (fughe) e all'ispezione della valvola ammortizzatrice.
  • Diagnostica su Cadenza Ridotta e Perdita di Potenza: Offre matrici logiche per risolvere le disfunzioni di battuta. Se il demolitore "funziona irregolarmente ma a piena potenza", la guida isola istantaneamente il problema: istruisce il meccanico a verificare l'apertura prematura dell'ammortizzatore a bassa pressione, escludendo guasti al pistone e puntando la diagnosi direttamente sull'infrastruttura del distributore idraulico.
  • Isolamento delle Anomalie sui Circuiti di Alimentazione: Affronta le situazioni di blocco totale o rifiuto di avviamento. Fornisce le procedure sequenziali per diagnosticare le inversioni dei flessibili, l'eccessiva contropressione sul ritorno (guida alla sostituzione dei filtri saturi) e i trafilamenti interni tra circuito di mandata e scarico, permettendo un ripristino chirurgico dell'efficienza balistica dell'attrezzatura.

Nota di Trasparenza e Specifiche dell'Opera: Questa risorsa ingegneristica è esclusivamente dedicata alla revisione, smontaggio e calibrazione dei Martelli Idraulici CASE (Demolitori Serie CB, dai modelli leggeri CB32 ai super-pesanti CB700 S). Il documento tratta interamente la fluidodinamica, la meccanica d'urto, i protocolli di usura e le ricariche ad azoto di questa specifica attrezzatura (Attachment). Non include le istruzioni per la manutenzione o l'elettronica dell'escavatore portante, per il quale sarà necessario consultare il rispettivo manuale di servizio della macchina.

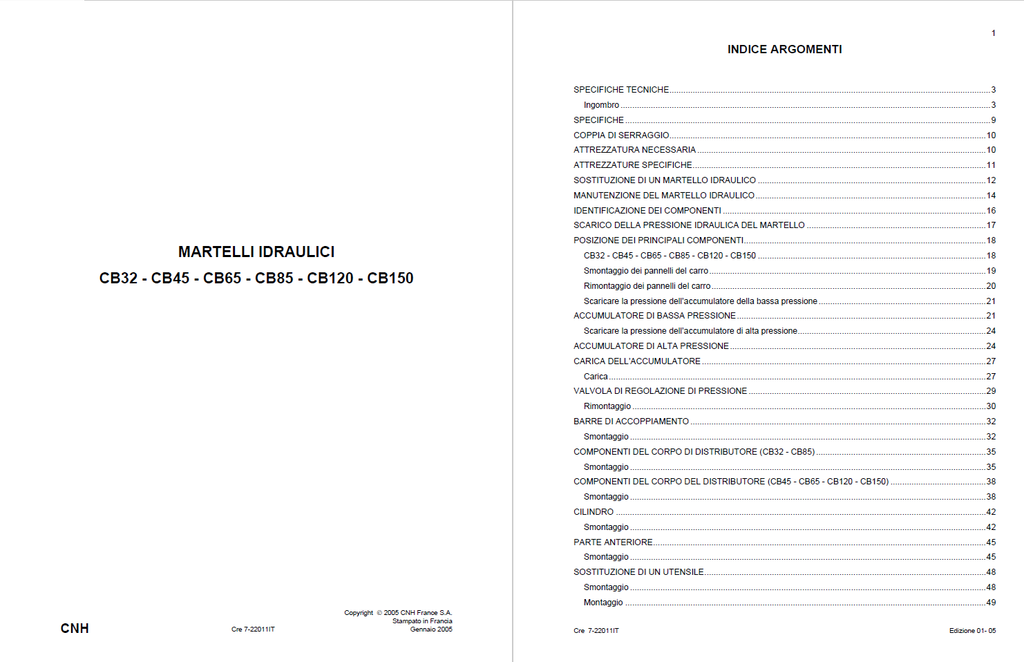

Indice Generale

  • Martelli idraulici CB32 - CB45 - CB65 - CB85 - CB120 - CB150

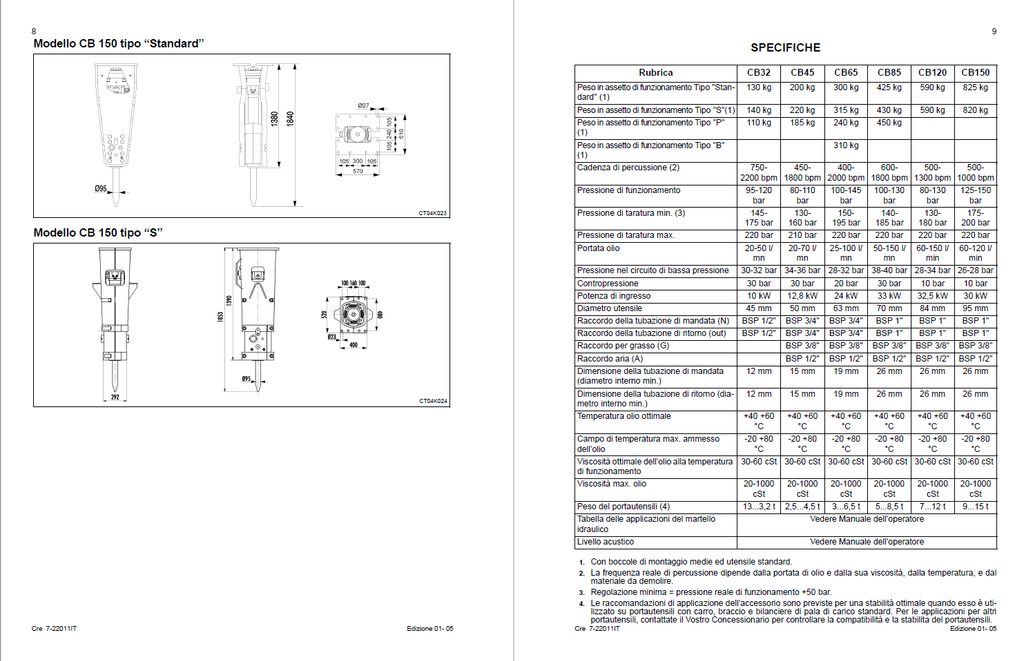

    • Specifiche tecniche
      • Ingombro
    • Specifiche
    • Manutenzione del martello idraulico
    • Identificazione dei componenti

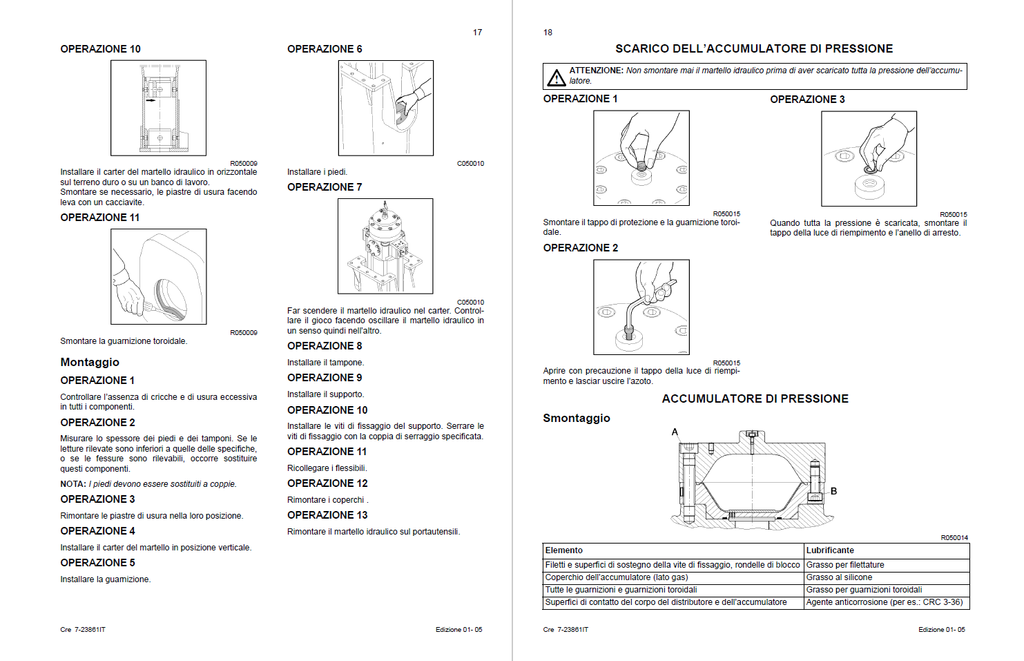

    • Scarico della pressione idraulica del martello

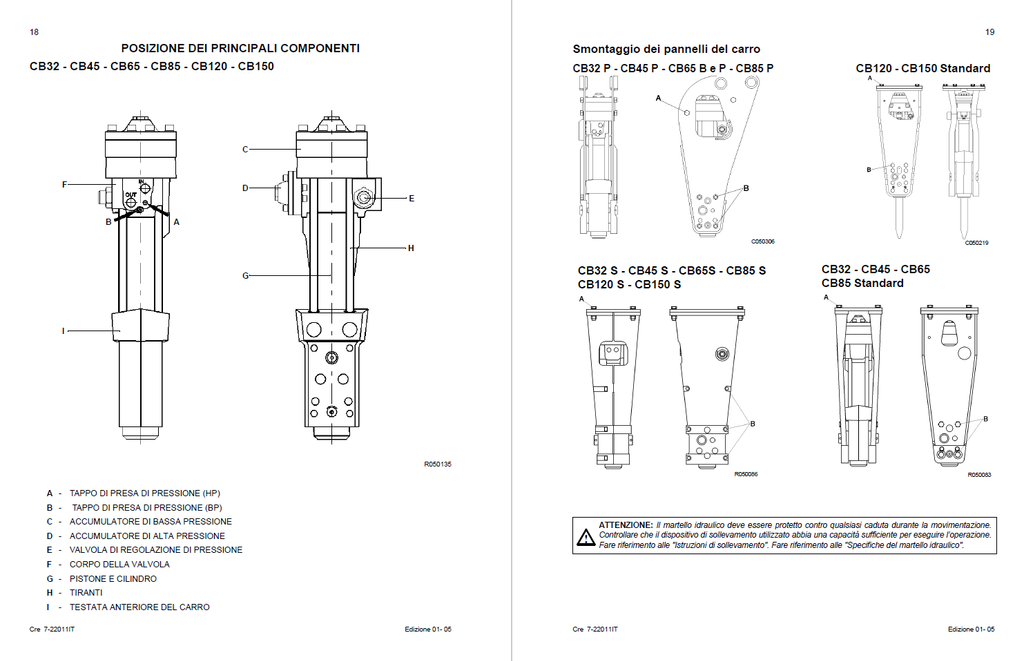

    • Posizione dei principali componenti
    • Smontaggio dei pannelli del carro
    • Rimontaggio dei pannelli del carro
    • Scaricare la pressione dell’accumulatore della bassa pressione
    • Accumulatore di bassa pressione
      • Smontaggio
      • Rimontaggio
    • Scaricare la pressione dell’accumulatore di alta pressione
    • Accumulatore di alta pressione
      • Smontaggio
      • Rimontaggio
    • Carica dell’accumulatore
      • Carica
    • Valvola di regolazione di pressione
      • Smontaggio
      • Rimontaggio
    • Barre di accoppiamento
      • Smontaggio
      • Rimontaggio
    • Componenti del corpo di distributore (CB32 - CB85)
      • Smontaggio
      • Montaggio
    • Componenti del corpo del distributore (CB45 - CB65 - CB120 - CB150)
      • Smontaggio
      • Montaggio

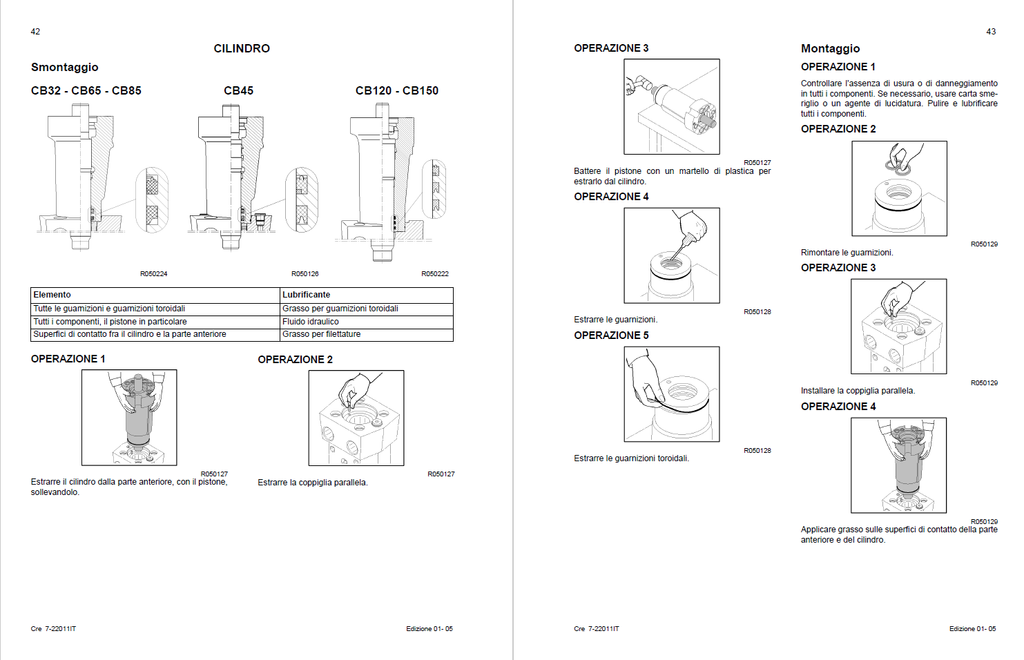

    • Cilindro
      • Smontaggio
      • Montaggio
    • Parte anteriore
      • Smontaggio
      • Montaggio
    • Sostituzione di un utensile
      • Smontaggio
      • Montaggio
    • Sostituzione della boccola dell’utensile
      • Smontaggio
      • Montaggio
    • Limiti di usura
      • Boccole dell’utensile
      • Utensili
    • Controlli e misure del circuito del martello idraulico
      • Punti di misura/controllo
    • Misura di pressione di funzionamento del martello idraulico

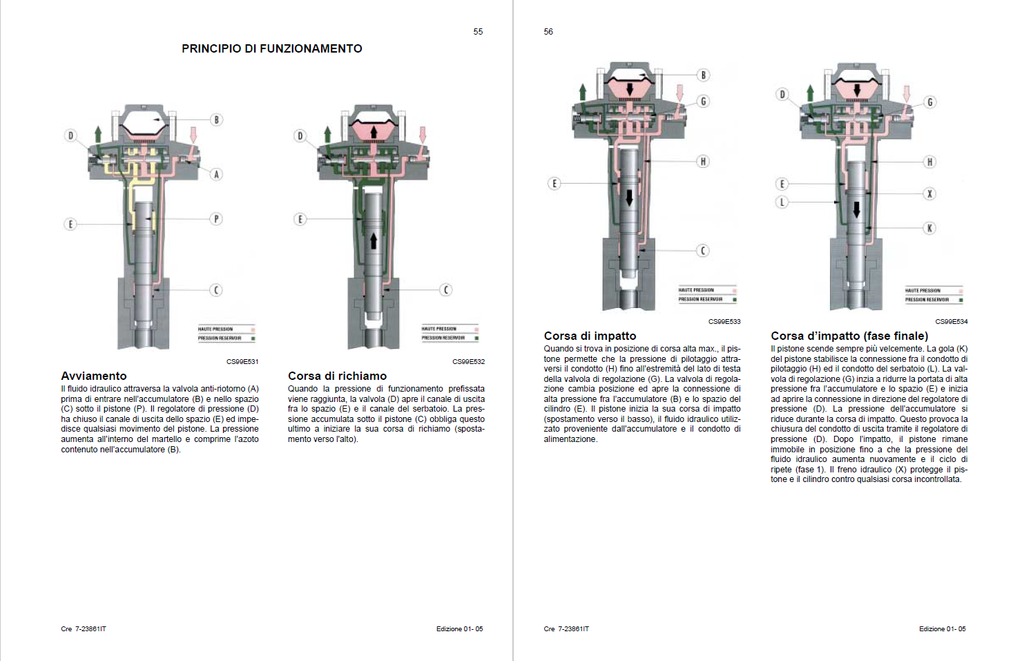

    • Principio di funzionamento

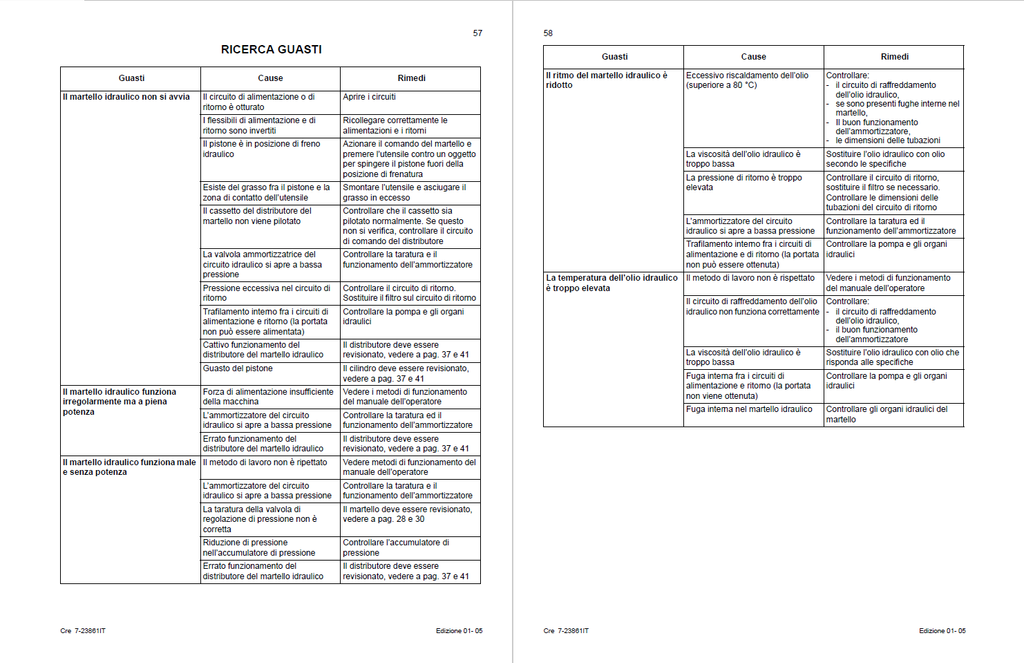

    • Ricerca guasti
