CASE Construction CX135SR Escavatore cingolato Set di schemi (Schematic Set) 9-40480IT Italiano
$ 18.99 USD
Panoramica Ufficiale del Manuale
Questo Set di schemi (Schematic Set) costituisce la risorsa ingegneristica definitiva per l'escavatore cingolato a raggio di rotazione ridotto (Short Radius) modello CX135SR. Più che una semplice raccolta di schemi pieghevoli, l'opera offre una disamina profonda della meccatronica di bordo, con particolare attenzione al dialogo elettronico tra la centralina principale e il regolatore elettronico (RED4) della pompa d'iniezione del propulsore Isuzu BB-4BG1T. Il manuale fornisce tolleranze micrometriche inflessibili per valutare l'usura estrema dell'intera cinematica (inclusi braccio monoblocco, retroescavatrice esterna e lama di livellamento) e detta i rigorosi protocolli strumentali per la taratura idraulica tramite il tester avanzato "Multi-Handy 2051". Arricchito da matrici di codici guasto, diagrammi temporali per la logica dei relè e analisi dettagliate dei pin-out, questo documento rappresenta l'arsenale tecnico indispensabile per diagnosticare, calibrare e dominare l'elettronica e l'idraulica di potenza di questo specifico escavatore compatto.
- Marca: CASE Construction
- Tipo di macchinario: Escavatore cingolato
- Tipo di manuale: Set di schemi (Schematic Set)
- Modello di macchina: CX135SR
- Numero di serie: N/R
- Regione: N/R
- Codice del manuale: 9-40480IT
- Edizione: Stampato in Francia, Luglio 2002
- Lingua: Italiano
- Pagine: 160
- Formato di file: Documento PDF (Ricercabile)
Punti Strategici di Vendita
- Tolleranze di Usura per Architettura "Short Radius": Il manuale elimina ogni ambiguità valutativa fornendo i parametri micrometrici di scarto per la complessa cinematica del modello compatto CX135SR. Stabilisce, ad esempio, che l'asse di articolazione base del braccio da 75 mm deve essere imperativamente sostituito al raggiungimento del limite di 74 mm, mentre per il sottocarro fissa il diametro limite del rullo inferiore a 122 mm (rispetto ai 130 mm standard), prevenendo cedimenti critici durante gli scavi gravosi.
- Gestione Elettronica dell'Iniezione (Sistema RED4): Si addentra nella logica di controllo esclusiva del regolatore elettronico RED4 accoppiato alla pompa di iniezione. Documenta l'albero diagnostico per i codici guasto specifici del motore, permettendo di isolare istantaneamente anomalie critiche come l'errore 32 (Avaria al sensore di posizione della cremagliera) o l'errore 41 (Sensore TDC), decodificando i segnali luminosi di allerta emessi dal quadro strumenti.
- Forze di Serraggio per Componenti Strutturali: Garantisce un riassemblaggio a prova di vibrazioni e carichi estremi prescrivendo le esatte coppie di serraggio ingegneristiche. Richiede un serraggio massiccio compreso tra 1060 e 1235 Nm per l'ancoraggio dei contrappesi posteriori (tramite bulloni M30) e impone dai 267 ai 312 Nm per il fissaggio dei motoriduttori di traslazione e delle ruote motrici.
Caratteristiche e Punti Salienti
- Taratura Pressioni Idrauliche e Lama di Livellamento: Detta le procedure per l'utilizzo strumentale dei manometri ad alta precisione. Specifica i parametri esatti per il circuito di potenza, richiedendo una taratura della valvola di scarico principale a 343 ± 1 bar, mentre fissa i limiti per la valvola di sicurezza della lama di livellamento (componente distintivo di questo escavatore) rigorosamente a 206 ± 5 bar.
- Diagnostica Cablaggi e Valori Ohmici Diretti: Trasforma l'analisi elettrica in una scienza esatta rivelando le resistenze dei singoli sensori (Pin-Out). L'opera specifica che la sonda di livello del carburante (R5) deve registrare esattamente 90 Ω a serbatoio vuoto e 10 Ω a serbatoio pieno, mentre le bobine del blocco elettrovalvole idrauliche devono misurare 45 Ω a 20°C, consentendo al tecnico di testare fisicamente l'integrità dei componenti prima della sostituzione.
- Test Dinamici e Limiti di Drenaggio dei Motori: Fornisce protocolli di collaudo sotto carico a 50°C per valutare l'usura invisibile dei motoriduttori di traslazione. Impone la misurazione della fuoriuscita di olio dal tubo di drenaggio per un minuto: se la differenza di perdita tra il motore cingolo destro e sinistro supera 1 litro al minuto, l'opera detta la revisione o la sostituzione immediata del motore più usurato.
Risolutore di Problemi in Officina
- Sblocco e Risoluzione del Freno di Rotazione: Elimina i tempi morti di fronte a un escavatore con torretta bloccata o lenta. Spiega come misurare la pressione idraulica di sblocco in uscita (che deve attestarsi a ~39 bar) e guida nel test elettrico dell'elettrovalvola a fascia rosa (Y3), distinguendo rapidamente un guasto alla bobina da un danneggiamento meccanico dei dischi freno.
- Diagnosi Mancato Inserimento 2a Marcia (Alta Velocità): Affronta direttamente il problema della macchina che non esegue il cambio di cilindrata. Se la pressione di pilotaggio scende sotto i 39 bar, il manuale fornisce la procedura per testare la tensione a 24V sul connettore dell'elettrovalvola a fascia rossa (Y4) e la misurazione ohmica della bobina (circa 40 Ohm), isolando il guasto elettrico senza dover smontare inutilmente i riduttori dei cingoli.
- Isolamento dei Falsi Allarmi di Surriscaldamento: Protegge la redditività in cantiere separando i reali problemi di raffreddamento dai cortocircuiti. Rivela l'esatta logica ECM: la centralina fa scattare l'allarme acustico e la spia luminosa a 105°C, per poi disattivarli solo quando la temperatura scende sotto i 92°C. Se l'allarme persiste fuori da questi range fisici, il manuale indirizza direttamente alla ricerca del cortocircuito sulla sonda B1 o B10.
Nota di Trasparenza e Specifiche dell'Opera: Questo prodotto è il Set di schemi (Schematic Set) ufficiale focalizzato esclusivamente sulla ricerca guasti avanzata, calibrazione idraulica, elettronica e tolleranze cinematiche dell'escavatore cingolato a raggio ridotto CASE CX135SR. L'opera documenta la logica di iniezione elettronica RED4 accoppiata al propulsore Isuzu BB-4BG1T; tuttavia, in conformità agli standard del produttore, lo smontaggio interno del blocco motore e la sua revisione completa (Overhaul) non sono trattati in questo volume e necessitano del manuale di riparazione motore Isuzu dedicato.

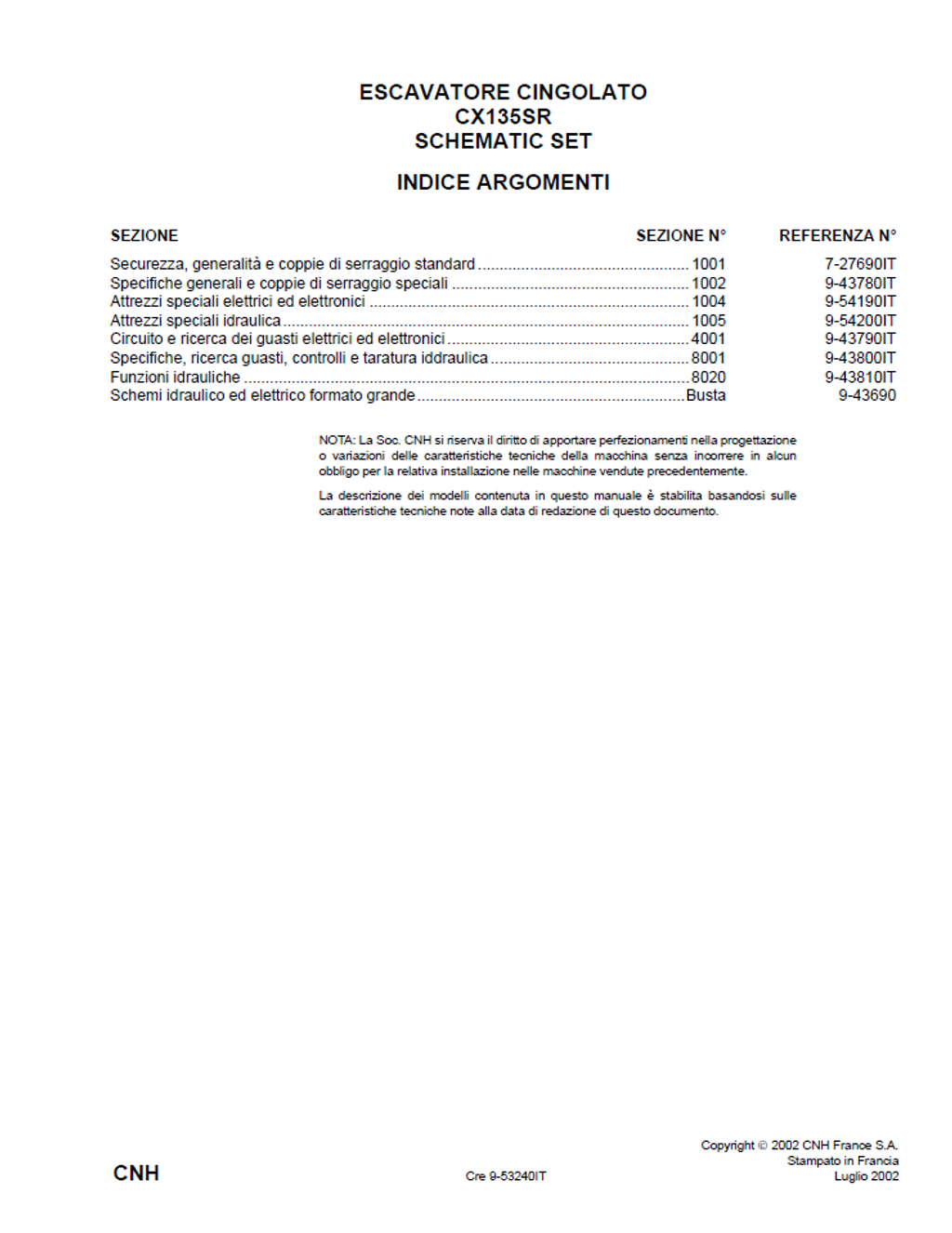

Indice Generale

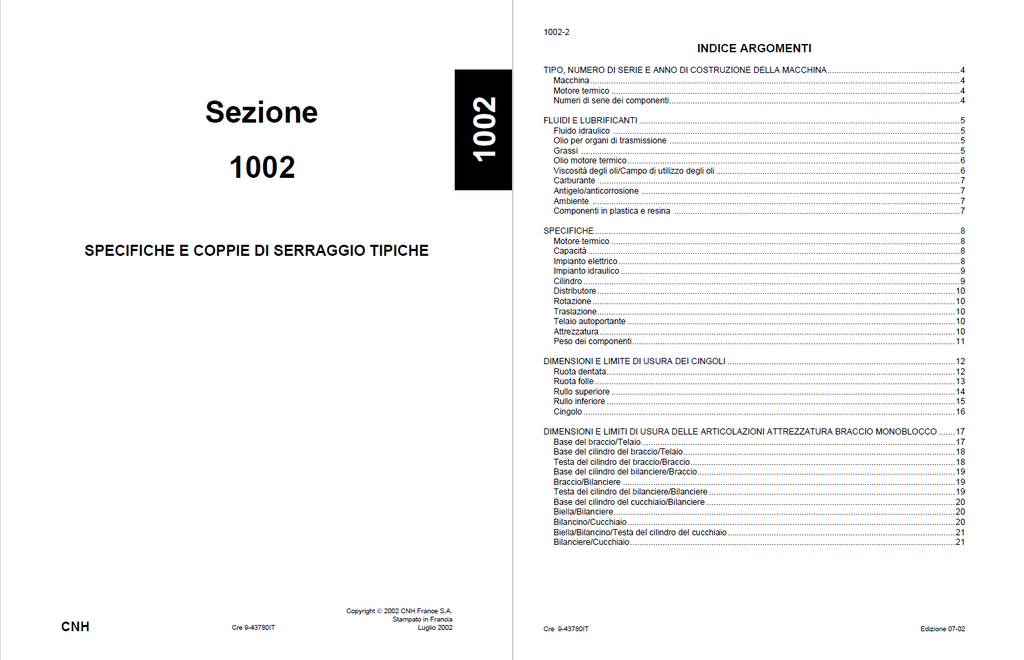

- Securezza, generalità e coppie di serraggio standard
- Generalità
- Sicurezza
- Coppie di serraggio standard per dadi e viti con testa
- Specifiche generali e coppie di serraggio speciali
- Tipo, numero di serie e anno di costruzione della macchina
- Macchina
- Motore termico
- Numeri di serie dei componenti
- Fluidi e lubrificanti
- Fluido idraulico
- Olio per organi di trasmissione
- Grassi
- Olio motore termico
- Viscosità degli oli/Campo di utilizzo degli oli
- Carburante
- Antigelo/anticorrosione
- Ambiente
- Componenti in plastica e resina
- Specifiche
- Motore termico
- Capacità
- Impianto elettrico

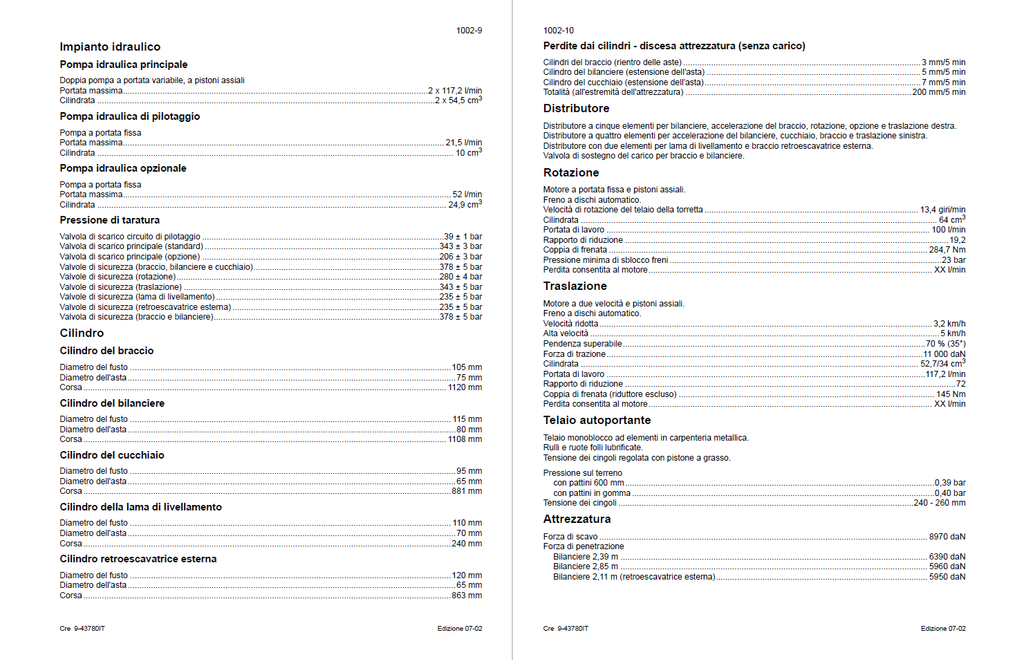

- Impianto idraulico
- Cilindro
- Distributore
- Rotazione
- Traslazione
- Telaio autoportante
- Attrezzatura
- Peso dei componenti
- Dimensioni e limite di usura dei cingoli
- Ruota dentata
- Ruota folle
- Rullo superiore
- Rullo inferiore
- Cingolo
- Dimensioni e limiti di usura delle articolazioni attrezzatura braccio monoblocco
- Base del braccio/Telaio
- Base del cilindro del braccio/Telaio
- Testa del cilindro del braccio/Braccio
- Base del cilindro del bilanciere/Braccio
- Braccio/Bilanciere
- Testa del cilindro del bilanciere/Bilanciere
- Base del cilindro del cucchiaio/Bilanciere
- Biella/Bilanciere
- Bilancino/Cucchiaio
- Biella/Bilancino/Testa del cilindro del cucchiaio
- Bilanciere/Cucchiaio

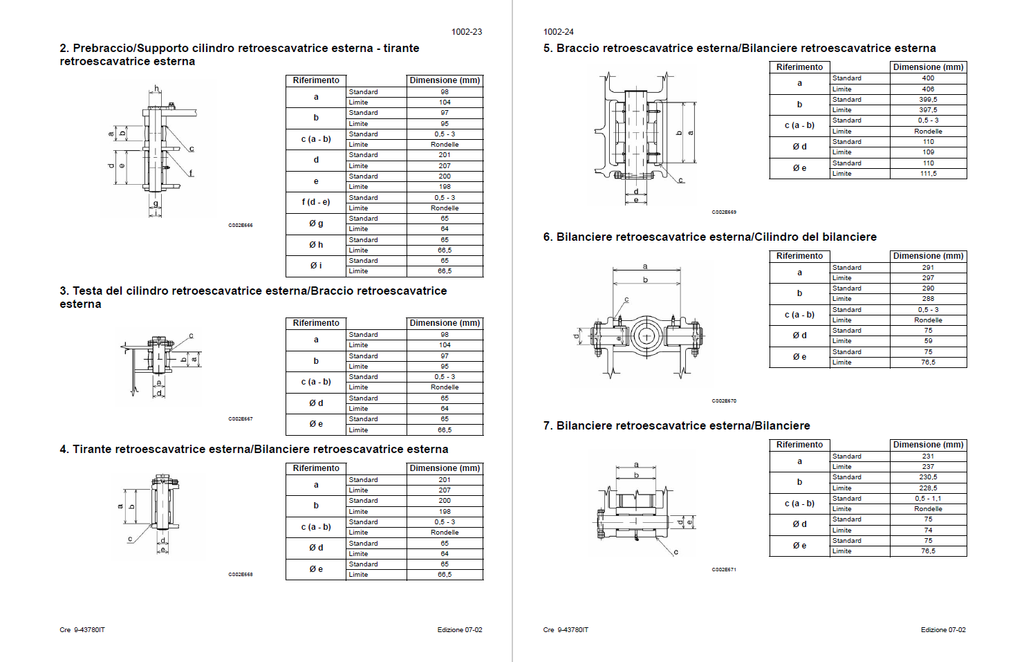

- Dimensioni e limiti di usura delle articolazioni attrezzatura braccio esterno posteriore
- Testa prebraccio/Braccio retroescavatrice esterna
- Prebraccio/Supporto cilindro retroescavatrice esterna - tirante retroescavatrice esterna
- Testa del cilindro retroescavatrice esterna/Braccio retroescavatrice esterna
- Tirante retroescavatrice esterna/Bilanciere retroescavatrice esterna
- Braccio retroescavatrice esterna/Bilanciere retroescavatrice esterna
- Bilanciere retroescavatrice esterna/Cilindro del bilanciere
- Bilanciere retroescavatrice esterna/Bilanciere
- Testa del cilindro del bilanciere/Bilanciere
- Dimensioni e limiti di usura delle articolazioni lama di livellamento
- Supporto cilindro lama di livellamento/Lama di livellamento
- Testa del supporto lama di livellamento/Telaio autoportante
- Lama di livellamento/Telaio autoportante
- Coppie di serraggio tipiche
- Ingombro della macchina
- Braccio monoblocco
- Braccio monoblocco + lama di livellamento
- Braccio retroescavatrice esterna + lama di livellamento
- Tipo, numero di serie e anno di costruzione della macchina
- Attrezzi speciali elettrici ed elettronici
- Attrezzi speciali
- Kit connettori di servizio
- Multimetro
- Attrezzi speciali
- Attrezzi speciali idraulica
- Attrezzi speciali
- Controllore CX EU
- Turbina 600 litri CX EU
- Collo di mesura di pressione CX NA - LX
- Collo di mesura di pressione/temperatura CX NA - LX
- Flussometro CX NA - LX
- Kit di raccordi di controllo pressione e portata idraulica
- Kit di flessibili di alta pressione idraulica
- Attrezzi speciali
- Circuito e ricerca dei guasti elettrici ed elettronici
- Specifiche
- Attrezzi speciali
- Ubicazione generale dei componenti (all’esterno della cabina)
- Ubicazione generale dei componenti (all’interno della cabina)
- Relè e fusibili principali (vano batterie)

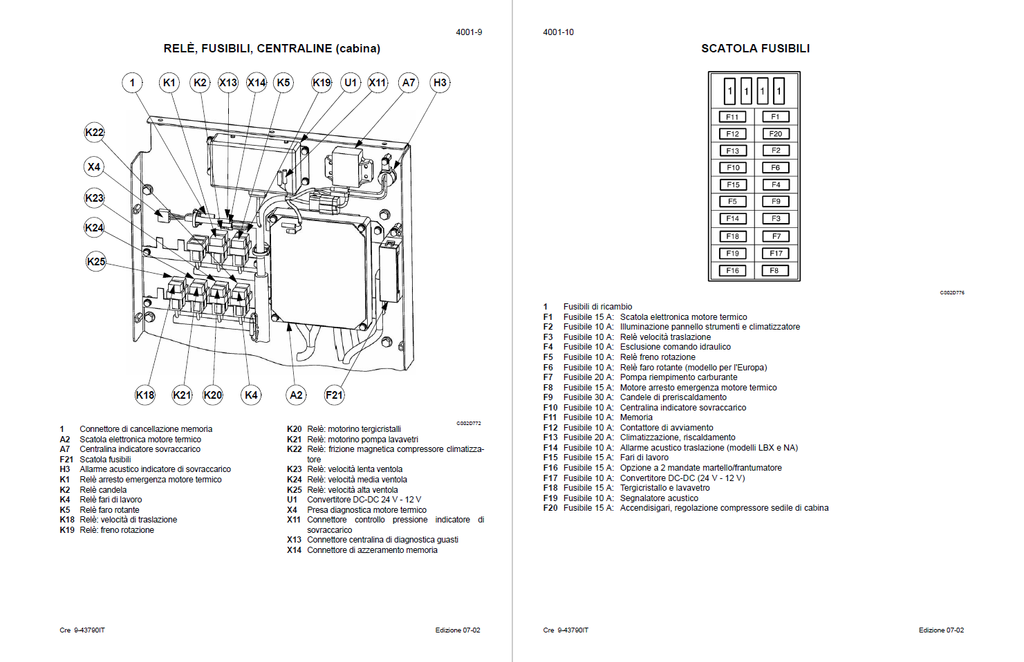

- Relè, fusibili, centraline (cabina)
- Scatola fusibili
- Quadro di bordo
- Principi di funzionamento
- Controllo del motore termico
- Controllo dell'accelerazione
- Controllo di regime minimo motore termico
- Preriscaldamento automatico del motore termico
- Controllo del minimo tramite la tensione batteria e la temperatura acqua motore termico
- Arresto di emergenza del motore termico
- Bloccaggio delle funzioni
- Freno di rotazione
- Velocità di traslazione
- Allarme acustico traslazione (modello LBX e NA)
- Ritardo di esclusione alimentazione
- Indicatore temperatura acqua
- Livello del carburante
- Pressione dell'olio motore termico
- Carica batteria
- Tergicristalli / Lavavetri
- Fari di lavoro
- Indicatore di sovraccarico
- Regolatore elettronico della pompa di iniezione motore
- Ricerca dei guasti dell'impianto elettrico motore termico

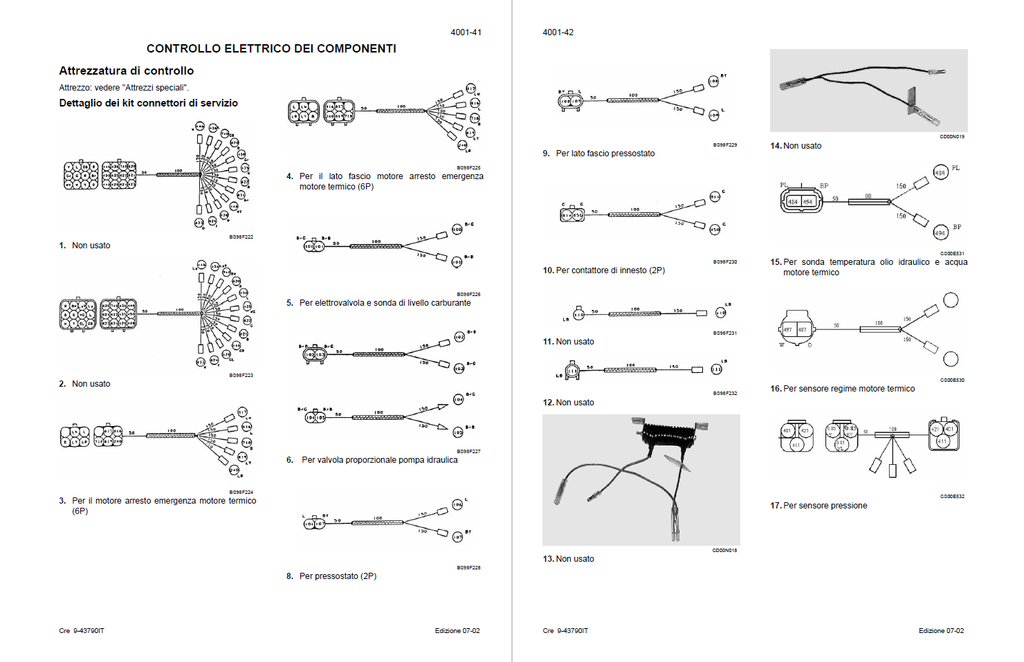

- Controllo elettrico dei componenti
- Attrezzatura di controllo
- Motore arresto emergenza motore termico
- Blocco di 3 elettrovalvole
- Sensore regime motore termico
- Sonda temperatura acqua motore termico e olio idraulico
- Specifiche, ricerca guasti, controlli e taratura iddraulica
- Specifiche
- Attrezzi speciali
- Identificazione dei componenti idraulici
- Pompa
- Distributore
- Blocco di 3 elettrovalvole
- Preparazione prima del controllo
- Depressurizzazione del circuito idraulico
- Installazione della presa di pressione di pilotaggio
- Messa in temperatura motore termico
- Messa in temperatura del fluido idraulico
- Procedura di controllo e di taratura
- Valvola di scarico pilotaggio (H)
- Controllo dell’accumulatore di pilotaggio
- Controllo della pressione negativa
- Valvola di scarico principale (A)
- Valvole di sicurezza distributore attrezzature (B, C, D, E, F e G)
- Valvole di sicurezza delle valvole di sicurezza del braccio (B1 e B2)
- Valvola di sicurezza della valvola di sicurezza del bilanciere (D1)
- Valvole di sicurezza della rotazione (I, J)
- Controllo della pressione di sblocco freno di rotazione
- Valvola di sicurezza traslazione (K, L)
- Controllo di derivazione in traslazione
- Controllo delle perdite dei motori di traslazione
- Controllo delle perdite del motore di rotazione
- Valvola di scarico principale distributore lama di livellamento e retroescavatrice esterna (S)
- Valvole di sicurezza distributore lama di livellamento e retro-escavatrice esterna (T, U, O e P)
- Ricerca guasti
- Deviazione durante la traslazione
- Impossibile selezionare la 2a velocità di traslazione
- Nessuna rotazione o rotazione lenta
- Con l'escavatore in scarico, il freno di rotazione non si blocca
- Nessun movimento in tutte le funzioni
- Mancanza di potenza o di velocità in uno dei movimenti dell'attrezzatura
- Il braccio o il bilanciere non scendono
- Funzioni idrauliche
- Elenco delle funzioni
- Comandi in folle
- Circuito alta velocità di traslazione
- Circuito velocità ridotta di traslazione
- Circuito di traslazione rettilinea

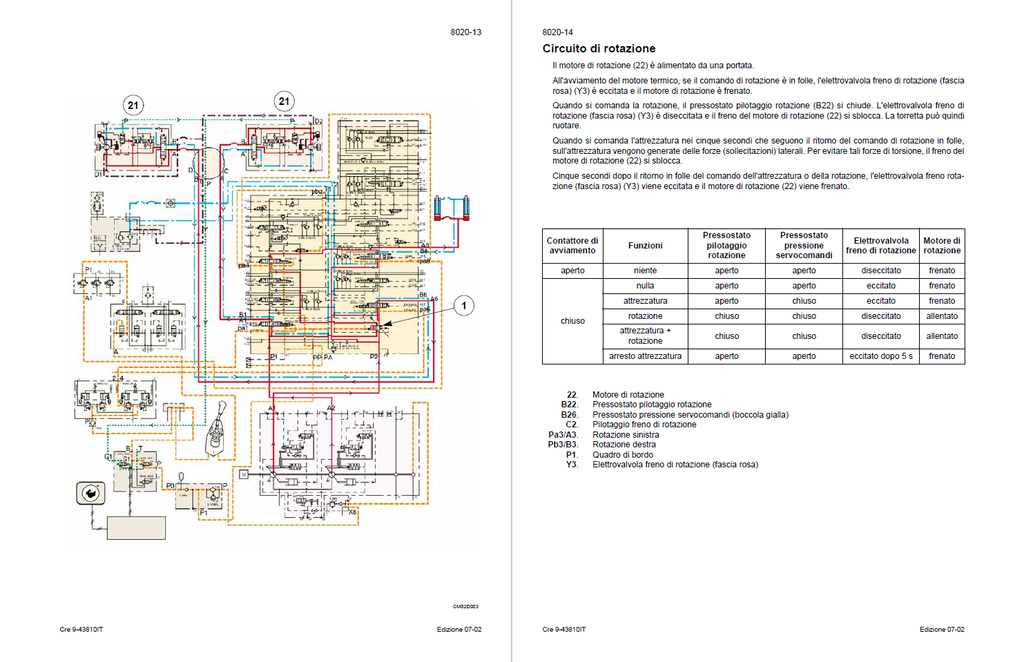

- Circuito di rotazione
- Circuito priorità variabile rotazione
- Circuito di salita braccio
- Circuito di discesa braccio, valvola di mantenimento del carico
- Circuito di rialimentazione discesa braccio
- Circuito antivibrazioni discesa braccio
- Circuito di estensione bilanciere, valvola di mantenimento del carico
- Circuito di rientro bilanciere
- Circuito di rialimentazione rientro bilanciere
- Circuito di apertura cucchiaio
- Circuito di chiusura cucchiaio
- Circuito pinza
- Circuito martello
- Circuito lama di livellamento
- Circuito esterno posteriore

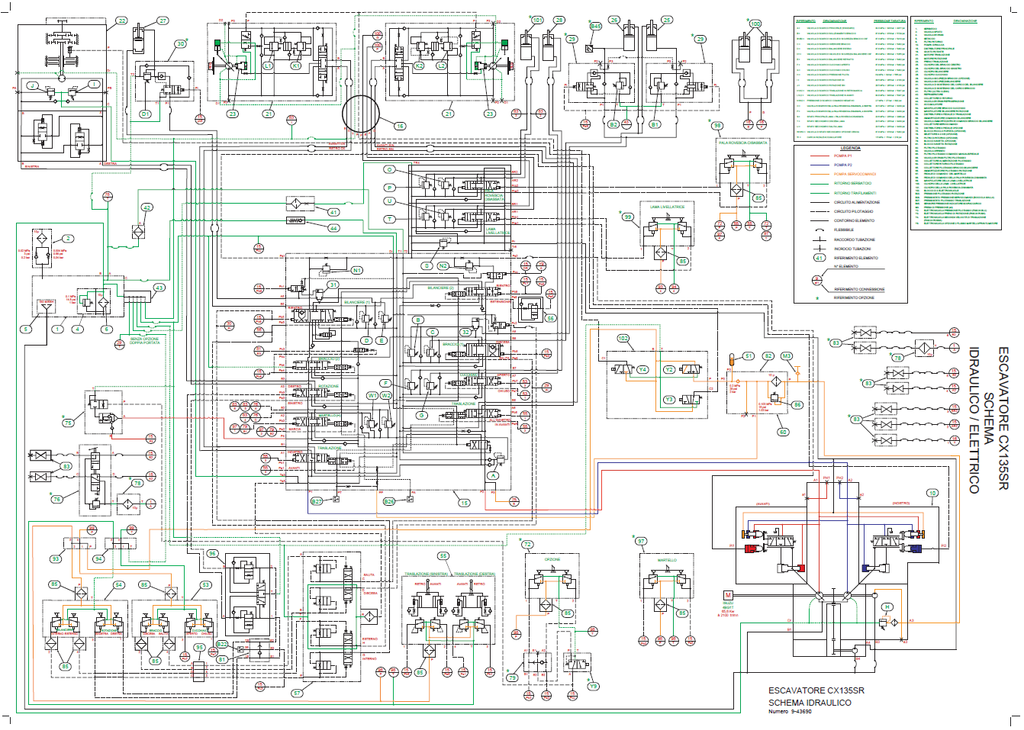

- Schemi idraulico ed elettrico formato grande
