CASE Construction CX20B, CX22B PM07-07001~, CX27B PV10-27001~ Hydraulikbagger Reparaturhandbuch 9-91851 Deutsch

Offizieller Handbuch-Überblick

Dieses umfassende Original-Reparaturhandbuch bildet die ultimative technische Ressource für die komplette Instandsetzung und Systemdiagnose der CASE Kompakt-Hydraulikbagger CX20B, CX22B und CX27B. Ein absolutes Highlight dieser Dokumentation ist das massiv integrierte Motorenkapitel, das die tiefgreifende mechanische Überholung der Direkteinspritzungs-Dieselmotoren der Yanmar TNV-Serie (inklusive präziser Prüfprotokolle für die IHI RHB31/RHF5 Turbokompressoren) mit mikrometrischen Toleranzwerten für Kolben, Kurbelwellen und Buchsen abdeckt. Auf hydraulischer und elektronischer Seite liefert das Werk hochpräzise Kalibrierungsdaten für die AP2D12-Pumpeneinheiten, detaillierte Fehlerbäume für die MAG-18VP Fahr- und MSG-27P Schwenkmotoren sowie umfassende Schaltpläne für die gesamte Maschinensteuerung. Ergänzt durch harte Drehmomentvorgaben für die Arbeitskinematik ermöglicht dieses Handbuch eine absolut fehlerfreie Maschinenrevision streng nach OEM-Werksvorgaben.

• Marke: CASE Construction
• Maschinentyp: Hydraulikbagger
• Handbuchart: Reparaturhandbuch
• Maschinenmodell: CX20B, CX22B, CX27B
• Seriennummer: PM07-07001~ (für CX20B / CX22B), PV10-27001~ (für CX27B)
• Vertriebsregion: N/R
• Buchcode: 9-91851
• Ausgabe: Gedruckt von Studio ti, Dezember 2004
• Sprache: Deutsch
• Seiten: 766
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Extreme Kraftschlüssigkeit durch OEM-Anzugsmomente: Überlassen Sie die strukturelle Integrität der Maschine nicht dem Zufall. Dieses Dokument definiert kompromisslose Drehmoment-Spezifikationen für die schwersten Baugruppen: Während die Zylinderkopfschrauben der TNV-Motoren punktgenau auf bis zu 197,8 Nm angezogen werden müssen, erfordert die Arbeitskinematik brachiale Kräfte – die Befestigung des Planierschildzylinders beim CX27B wird mit exakt 1.120 Nm gesichert, die des Schwenkzylinders mit 1.010 Nm.
• Mikrometrische Verschleißgrenzen für Yanmar-Triebwerke: Erreichen Sie beim Motor-Wiederaufbau absolute Fabrik-Toleranzen. Das Werkstatthandbuch liefert hochpräzise Hundertstel-Millimeter-Werte: Es definiert die maximale Zylinderbohrungs-Rundheit (0,03 mm), die absolute Verschleißgrenze des Kurbelzapfen-Außendurchmessers (z.B. 42,902 mm beim 3TNV82A) sowie das kritische Durchbiegungslimit der Nockenwelle (0,05 mm). Alle Übermaß-Kolbendimensionen (z.B. +0,25 mm) für das Honen sind tabellarisch erfasst.
• Druck- und Volumenstromkalibrierung (AP2D12-Pumpen): Maximieren Sie die Losbrech- und Reißkräfte durch exakte Manometer-Abgleichungen. Die Anleitung zwingt zur strikten Einhaltung der Werksnormen: Die AP2D12LV3RS7-Doppelpumpe muss auf exakt 23,0 MPa bei einem Volumenstrom von 26,4 L/min (P1/P2) justiert werden. Der Vorsteuerkreis wird separat auf 3,5 MPa eingeregelt, während die Schockventile für Ausleger und Planierschild erst bei 27,5 MPa abblasen dürfen.

Technische Maschinen-Highlights

• Logikbasierte Fehlerbaum-Diagnostik für Hydraulik und Antrieb: Transformieren Sie komplexe Symptome in einen klaren Reparatur-Algorithmus. Bei einem Verlust der Fahrleistung leitet Sie das Buch durch systematische "JA/NEIN"-Prüfschritte: Von der Messung des Fahrvorsteuerdrucks über die Inspektion der Steuerventil-Fahrwerkspule bis hin zur Analyse des Hydrauliköl-Rücklauffilters auf Metallpartikel, um gezielt einen Defekt am MAG-18VP-Fahrmotor zu isolieren.
• Pin-point Elektrik-Analyse und Spannungsprüfung: Lokalisieren Sie Kabelbrüche und defekte Magnetventile ohne teure Spezialsoftware. Das Handbuch dokumentiert detailliert die Spannungswerte an spezifischen Steckverbindungen. Es instruiert den Techniker beispielsweise, gezielt die anliegenden 12 Volt zwischen dem grün-weißen und schwarzen Kabel des CN-108F-Verbinders zu messen, um das Sperrhebel-Solenoid (SV-1) zu testen.
• Architektur und Zerlegung der hydraulischen Herzstücke: Verstehen und überholen Sie den BCV35-JAB10 Steuerventilblock sowie die Schwenk- und Fahrmotoren bis auf die letzte Dichtlippe. Das Dokument enthält hochauflösende Schnittzeichnungen, die das Zusammenspiel der Lasthalteventile, der Prioritätssteuerung und der automatischen 2-Geschwindigkeits-Umschaltung des Fahrmotors (basierend auf dem PM1/PM2-Druckverhältnis) dynamisch visualisieren.

Der Diagnostische Problemlöser

• Identifikation kritischer Kompressionsverluste: Wenn die Maschine unter Last raucht oder Leistung verliert, liefert das Motorkapitel harte Fakten. Es beschreibt exakte Kompressionstests bei 250 U/min (Sollwert für den 3TNV82A liegt bei 3,16 MPa, absolutes Minimum bei 2,45 MPa). Werden diese Werte unterschritten, führt das Buch den Mechaniker direkt zur Demontage und Vermessung der Zylinderlaufbuchsen und Kolbenringe.
• Behebung von Werkzeug-Absenkungen (Zylinderdrift): Der Baggerarm oder das Planierschild hält den Druck nicht? Das Werkstatthandbuch trennt präzise zwischen verschlissenen Zylinder-Packungen und internen Leckagen am BCV35-Wegeventil. Es liefert genaue Einstellmaße für Distanzscheiben (z.B. 0,6 bis 2,0 mm Spielausgleich an der Kopfseite des Planierschildzylinders), um strukturelles Spiel sicher zu eliminieren.
• Schutz vor fatalen Getriebe- und Achsschäden: Bevor ein kompletter Antriebstausch fällig wird, bietet dieses Handbuch lebensrettende Prüfprotokolle. Es schult den Anwender darin, Spänebildung im Schmieröl des Fahruntersetzungsgetriebes richtig zu deuten, die Verschleißgrenzen der Schrägscheiben und Taumelkolben im Hydraulikmotor zu messen und den Ausrückdruck des automatischen Wahlventils exakt zu kalibrieren.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses Werkstatthandbuch bietet eine umfassende Anleitung zur Demontage, Reparatur und Kalibrierung der Maschine inklusive der kompletten Rumpfmotoren der Yanmar TNV-Serie. Wie vom Hersteller im Kapitel "Vorkehrungen" jedoch ausdrücklich festgelegt, ist für die innere Feinzerlegung spezifischer Motor-Anbauteile (wie der Kraftstoff-Einspritzpumpe, dem mechanischen Drehzahlregler, dem Anlasser sowie dem Wechselstromgenerator) auf die separaten Service-Handbücher der jeweiligen Zulieferer zurückzugreifen.

Inhaltsverzeichnis

• UMRISS
  • ALLGEMEINE REPARATURVORSCHRIFTEN
    • VORBEREITUNG VOR AUSBAU
    • SICHERHEIT WÄHREND DER MONTAGE UND DEMONTAGE
    • AUS- UND EINBAU DER HYDRAULISCHEN AUSRÜSTUNG
    • ELEKTRISCHE AUSRÜSTUNG
    • HYDRAULISCHE TEILE
    • REPARATURSCHWEIßEN
    • KLIMAVORKEHRUNGEN
  • UMRECHNUNGSSYSTEM DER INTERNATIONALEN EINHEITEN
• TECHNISCHE DATEN
  • BENENNUNG DER BESTANDTEILE
  • SPEZIFIKATIONEN UND LEISTUNGEN
  • MASCHINEN UND BAUTEILGEWICHTE (TROCKEN)
  • KETTENTYP
  • LÖFFELTYP
  • TECHNISCHE DATEN
  • MOTOR LEISTUNGSKURVE
• WERKZEUGE
  • AUSLEGER
    • AUSLEGER-MESSZEICHNUNGEN
    • WARTUNGSSTANDARDWERTE FÜR AUSLEGER
  • LÖFFELSTIEL
    • MESSZEICHNUNGEN DES LÖFFELSTIELS
    • LÖFFELSTIELWARTUNG STANDARDWERTE
  • LÖFFEL
    • LÖFFEL-MESSZEICHNUNG
    • DETAIL DER LÖFFELANSCHLUSSMESSZEICHNUNG

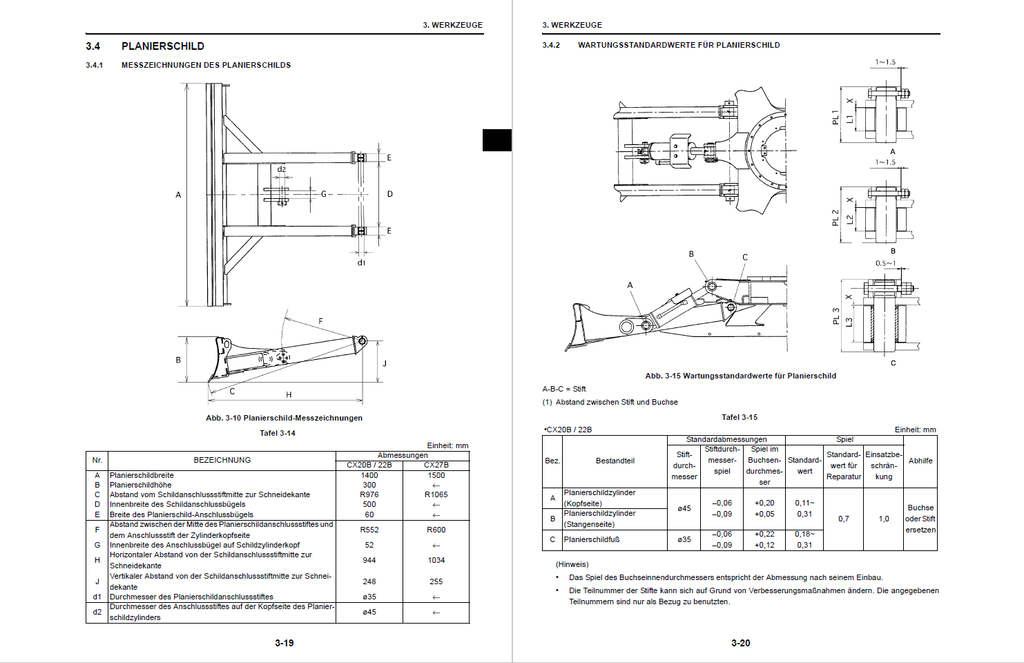

  • PLANIERSCHILD
    • MESSZEICHNUNGEN DES PLANIERSCHILDS
    • WARTUNGSSTANDARDWERTE FÜR PLANIERSCHILD
  • SCHWENKEN
    • MESSZEICHNUNGEN DER SCHWENKHALTERUNG
    • WARTUNGSSTANDARDWERTE FÜR SCHWENKABSCHNITT
• WARTUNG
  • WERKZEUGE
  • TABELLE DER STANDARDWARTUNGSZEITEN
  • WARTUNGSSTANDARDS UND VERSUCHSVERFAHREN
    • ANWENDUNG DES WARTUNGSSTANDARDS UND VORSICHTSMASSNAHMEN
    • STANDARDTAFEL ZUR LEISTUNGSPRÜFUNG
      • TAFEL DER STANDARDWERTE
    • MESSUNG DER MOTORGESCHWINDIGKEIT
    • MESSUNG DES HYDRAULIKÖLDRUCKS
      • STNDARD FÜR DIE MESSUNG DES HYDRAULIKÖLDRUCKS
      • DRUCKABMESSUNG UND -EINSTELLUNG
    • MESSUNG DER FARHWERKLEISTUNG
      • FAHRWERK
      • FAHRWERKABWEICHUNG
      • SCHWERKRAFTABWEICHUNG
      • FAHRWERKMOTORÖL-NENNABLASS
    • MESSUNG DER SCHWENKLEISTUNG
      • SCHWENKZEIT
      • EXTRALAUF AUF GEFÄLLE
      • SCHWENKVERSCHIEBUNG AUF GRUND DER SCHWERKRAFT
      • FAHRWERKMOTORÖL-NENNABLASS
    • MESSUNG DER WERKZEUGLEISTUNG
      • ZYLINDERGESCHWINDIGKEIT
      • ZYLINDERVERSCHIEBUNG AUF GRUND DER SCHWERKRAFT
• ANLAGE
  • HYDRAULIKANLAGE
    • HYDRAULISCHE KREISE UND BESTANDTEILE
    • BETRIEB DER HYDRAULISCHEN ANLAGE
      • FARBKENNZEICHNUNGSSTANDARD FÜR HYDRAULISCHE KREISE
  • ELEKTRISCHE ANLAGE
    • ZEICHENERKLÄRUNG DER SCHALTPLÄNE UND DER ELEKTRISCHEN VERBINDUNGEN
      • ELEKTRISCHER SCHALTPLAN
      • ELEKTRISCHE VERBINDUNG
    • ELEKTRISCHE AUSRÜSTUNG UND VERDRAHTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
      • VERDRAHTUNG UND KABELLISTE
      • BESTANDTEILE UND VERDRAHTUNGSANORDNUNG
        • Oberwagenabschnitt
  • BESTANDTEILE DES BETRIEBSSYSTEMS
    • HYDRAULIKBESTANDTEILE
      • HYDRAULISCHE PUMPE
        • ZUSAMMENFASSUNG
      • VORSTEUERVENTIL (WERKZEUG)
        • ZUSAMMENFASSUNG
      • VORSTEUERVENTIL (FAHRWERK)
      • STEUERVENTILBLOCK
      • SCHWENKMOTOR
      • FAHRWERKMOTOR
        • TECHNISCHE DATEN
      • DREHVERTEILER
      • ZYLINDER
        • TECHNISCHE DATEN
        • BAU UND FUNKTION
    • ELEKTRISCHE AUSRÜSTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
      • SPEZIFIKATIONEN DER ELEKTRISCHEN ANLAGE
• DEMONTAGE
  • ALLGEMEINE AUSBAU UND EINBAU
    • AUSBAU UND EINBAU (ALLGEMEINE BESCHREIBUNG)
    • DREHMOMENTSPEZIFIKATIONEN
  • WERKZEUGE
    • AUS- UND EINBAU
      • KOMPLETTE WERKZEUGE UND BENENNUNG
      • LÖFFEL
      • LÖFFELSTIEL
      • AUSLEGER
      • SCHWENKEN
      • PLANIERSCHILD
  • OBERWAGEN
    • AUS- UND EINBAU
      • FAHRERHAUSDACH / KABINE
      • HAUBE (ABDECKUNG)
      • KOMPETTE FUßPLATTE
      • BATTERIE
      • KONTERGEWICHT
      • HYDRAULIKÖLPUMPE
      • STEUERVENTILBLOCK
        • VORBEREITUNG ZUM AUSBAU
        • AUSBAU
      • SOLENOIDVENTIL
      • KRAFTSTOFFTANK
      • HYDRAULIKÖLTANK
      • LUFTFILTER
      • GENERATOR
      • SCHALLDÄMPFER
      • KONTROLLSTAND
        • VORBEREITUNG ZUM AUSBAU
        • AUSBAU
      • ANLASSER
      • KÜHLER
      • MOTOR
      • STEUERHEBELVENTIL
      • SCHWENKMOTOR
      • DREHVERTEILER
      • OBERWAGEN
    • MONTAGE UND DEMONTAGE
      • HYDRAULISCHE PUMPE
      • STEUERVENTILBLOCK
        • VORKEHRUNGEN FÜR DEN AUSBAU
      • VORSTEUERVENTIL (Werkzeug)
      • VORSTEUERVENTIL (FAHRWERK)
        • EINBAU
      • SCHWENKMOTOR
        • WARTUNGSSTANDARD
      • DREHVERTEILER
  • FAHRWERK MOTORGETRIEBE
    • AUS- UND EINBAU
      • WARTUNGSSTANDARDS
    • MONTAGE UND DEMONTAGE
      • FAHRWERKMOTOR
        • ZUSAMMENFASSUNG
        • Leistungsprüfung
• FEHLERSUCHE
  • FEHLERSUCHE (HYDRAULIKANLAGE)
    • ALLGEMEINE VORKEHRUNGEN
      • ÖRTLICHE KONTROLLE DER EFFEKTIVEN STÖRUNGSBEDINGUNGEN
    • FEHLERSUCHE: HYDRAULISCHE ANLAGE
    • FEHLERSUCHE
      • WERKZEUGE
      • FAHRT
      • SCHWENKLAUF
      • PUMPE
  • FEHLERSUCHE (ELEKTRISCHE ANLAGE)
    • ALLGEMEINES
    • WERKZEUGBETRIEB
    • FAHRT
    • VERZÖGERUNG
    • STARTFEHLER
    • MOTORDREHUNGSFEHLER
    • LEISTUNGSABFALL
    • WEITERE STÖRUNGEN
    • ELEKTRISCHE AUSRÜSTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
• MOTOR
  • ALLGEMEINES
    • MOTORBEZEICHNUNG
    • BEZEICHNUNGEN TURBOKOMPRESSOR
    • AUßENANSICHT DES MOTORS
  • INSPEKTION UND EINSTELLUNG
    • REGELMÄßIGER INSPEKTIONS- UND WARTUNGSPLAN
      • Vor täglichem Gebrauch kontrollieren
      • Prüfung nach den ersten 50 Betriebsstunden
      • Inspektion alle 2000 Stunden oder 2 Jahre
  • FEHLERSUCHE
    • SCHNELLÜBERSICHTSTABELLE FÜR FEHLERSUCHE
  • AUSBAU, PRÜFUNG UND EINBAU DES MOTORS
    • Vollständiger Ausbau
  • SCHMIERANLAGE
  • KÜHLANLAGE
  • KRAFTSTOFFEINSPRITZPUMPE/MOTORDREHZAHLREGLER
  • TURBOKOMPRESSOR: AUSBAU, PRÜFUNG UND EINBAU
    • STRUKTUR UND FUNKTIONEN
      • Hauptspezifikationen
      • Aufbau
      • Struktur- und Funktionsplan
  • ANLASSERMOTOR
    • Teilbenennung und Ausbau
  • WECHSELSTROMGENERATOR
  • ELEKTRISCHE ANLAGE
  • WARTUNGSSTANDARDWERTE
  • DREHMOMENT FÜR SCHRAUBEN UND MUTTERN
• BEZUGSDATEN
  • STROMKREISPLAN
    • STANDARDSPEZIFIKATIONEN
    • BETRIEB DER HYDRAULISCHEN ANLAGE

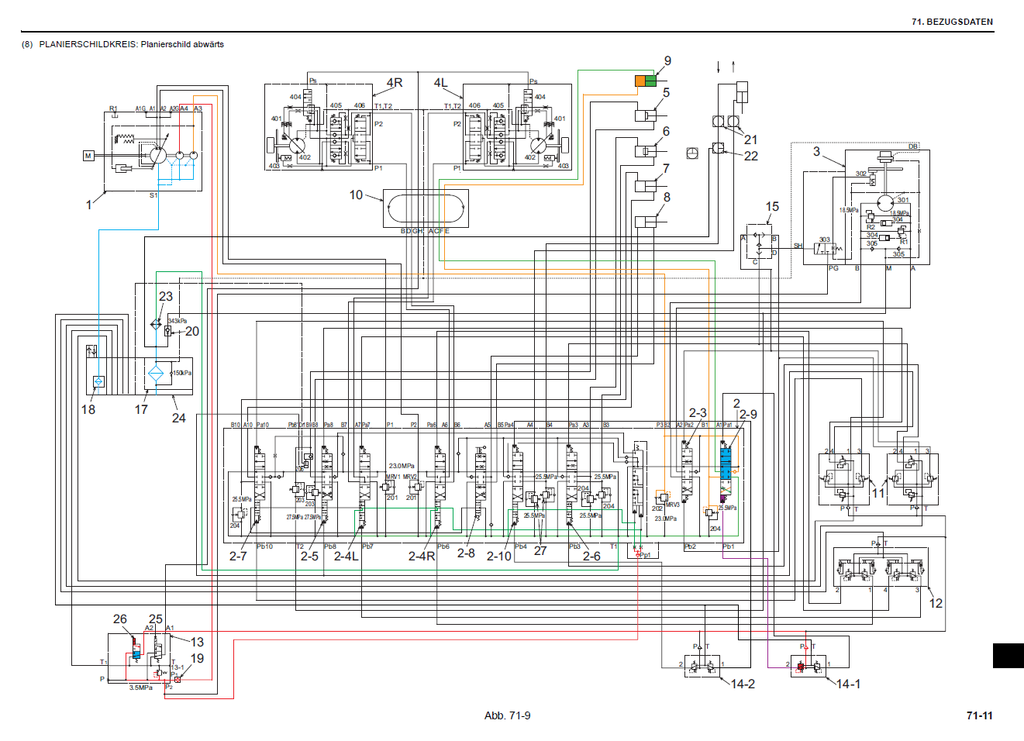

    • LEITUNGSPLAN DER HYDRAULISCHEN ANLAGE
  • ELEKTRISCHER SCHALTPLAN
