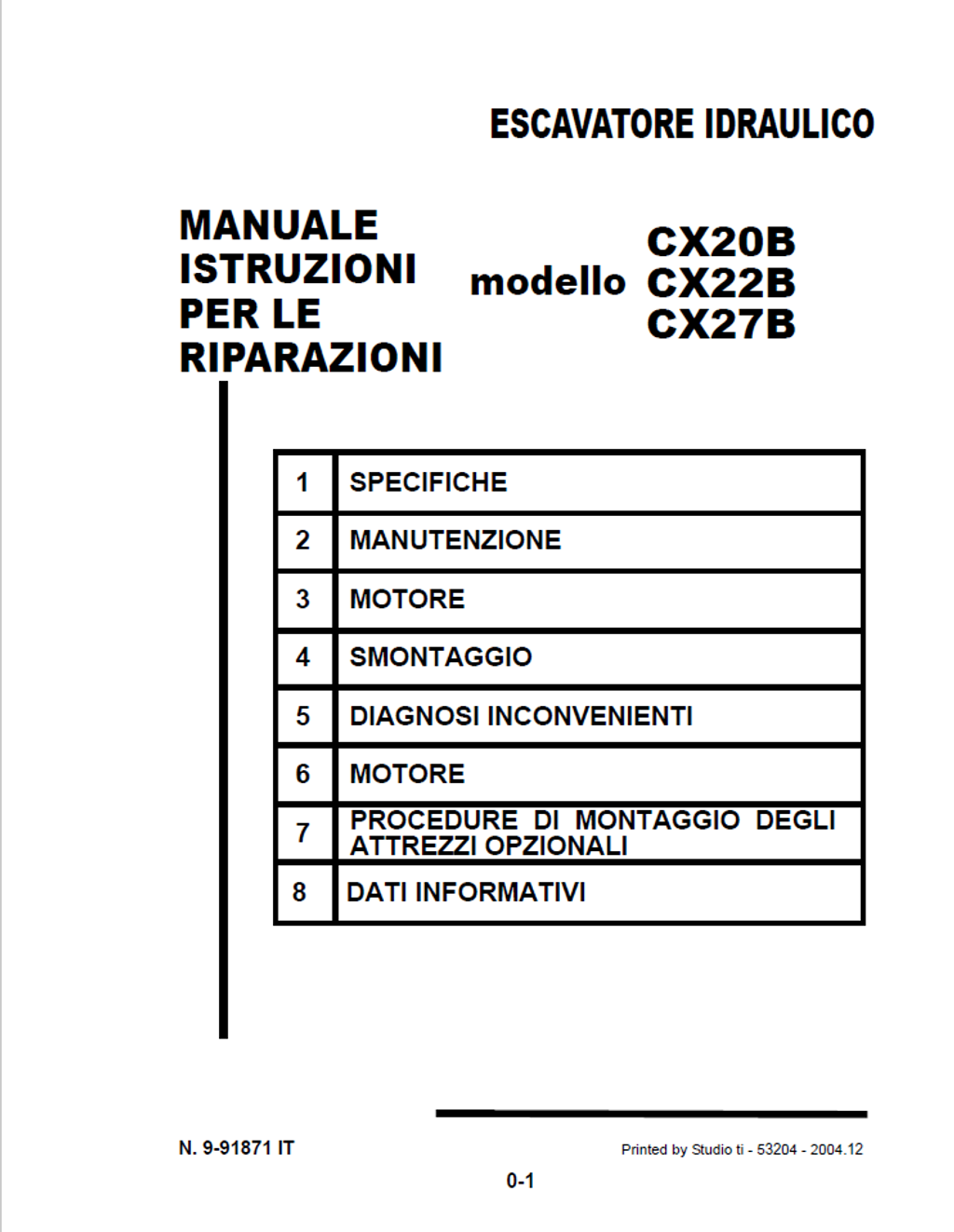

CASE Construction CX20B, CX22B PM07-07001~, CX27B PV10-27001~ Mini escavatore Manuale per le riparazioni 9-91871 Italiano

Panoramica Ufficiale del Manuale

Questo Manuale per le riparazioni ufficiale è l'arsenale tecnico definitivo per la manutenzione e la ricostruzione totale dei mini escavatori compatti CASE modello CX20B, CX22B e CX27B. Ciò che eleva quest'opera al di sopra delle normali guide di telaio è l'integrazione della monumentale Sezione 51: un vero e proprio volume nel volume dedicato esclusivamente all'Overhaul (revisione profonda) dei motori diesel Yanmar serie TNV. Non si limita al propulsore 3TNV82A-SYB montato di serie, ma estende l'analisi micrometrica all'intera famiglia 3TNV e 4TNV. Oltre alla meccanica del motore, la guida documenta con precisione chirurgica l'infrastruttura idraulica CASE, fornendo portate e mappature dinamiche per il gruppo pompe a pistoni assiali AP2D12LV3RS7 e il distributore BCV35-JAB10. Arricchito da schemi elettrici particolareggiati ad alta risoluzione, tolleranze di usura per il sottocarro e parametri assoluti per i motoriduttori di traslazione e rotazione, questo documento è essenziale per i tecnici che esigono un ripristino prestazionale certificato e senza approssimazioni.

• Marca: CASE Construction
• Tipo di macchinario: Mini escavatore
• Tipo di manuale: Manuale per le riparazioni
• Modello di macchina: CX20B, CX22B, CX27B
• Numero di serie: PM07-07001~ (per CX20B / CX22B), PV10-27001~ (per CX27B)
• Regione: N/R
• Codice del manuale: 9-91871
• Edizione: Printed by Studio ti - 2004.12
• Lingua: Italiano
• Pagine: 766
• Formato di file: Documento PDF (Ricercabile)

Punti Strategici di Vendita

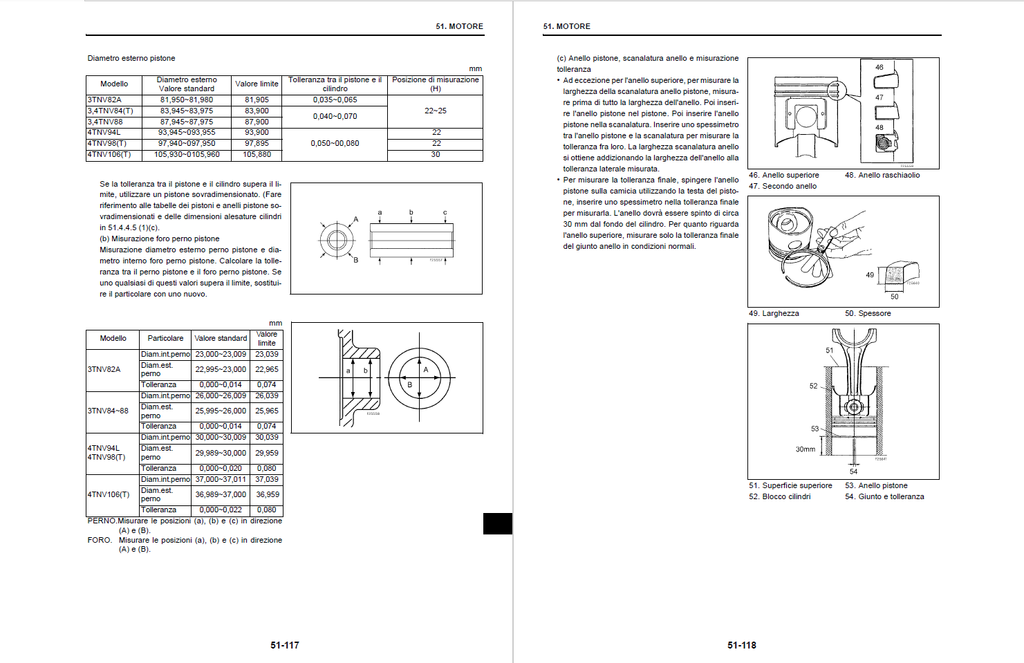

• Tolleranze Micrometriche per Ricostruzione Yanmar TNV: Fornisce i parametri assoluti per la revisione a tolleranza zero del blocco motore (Sezione 51). Detta limiti di usura ingegneristici imperativi: fissa il limite di alesatura del cilindro per il propulsore 3TNV82A a 82,200 mm (da uno standard di 82,000~82,030 mm) e impone un gioco massimo consentito di 0,150 mm tra il perno di biella e la boccola, eliminando qualsiasi approssimazione durante la rettifica.
• Serraggi Strutturali e Coppie Motore Estreme: Garantisce la totale integrità dell'assemblaggio sotto carichi gravosi. Rivela coppie di torsione che spaziano dai titanici 1700 Nm per la bulloneria strutturale del telaio a secco (M27), fino ai serraggi chirurgici del monoblocco, prescrivendo esattamente 61,7~65,7 Nm per i bulloni della testata cilindro (3TNV82A) e 186,2~205,8 Nm per le viti di regolazione del volano sui modelli 4TNV superiori.
• Architettura Idraulica e Pressioni di Esercizio: Attraverso schemi idraulici di grande formato, il manuale svela l'esatta dinamica dei fluidi. Documenta le soglie di lavoro assolute: illustra le tarature delle valvole di massima pressione (MRV) impostate a 23,0 MPa, picchi di 25,5 MPa sui circuiti ausiliari e fissa la pressione del circuito di pilotaggio (Ps) a 3,5 MPa, fornendo i riferimenti esatti per la calibrazione con manometro.

Caratteristiche e Punti Salienti

• Identificazione Pin-Out e Reti Elettriche: Trasforma la topografia elettrica in una mappa di facile lettura. Delinea scientificamente i percorsi dei cablaggi cabina e telaio: illustra le connessioni dirette dei motorini tergicristallo (codifiche fili AVS-1.25L, AVS-1.25B) e le tensioni nominali di esercizio (12V), permettendo di rintracciare i cortocircuiti isolando il singolo filo senza dover smontare l'intero cruscotto.
• Catalogo Utensili Speciali per Overhaul: Detta la metodologia d'officina per lo smontaggio non distruttivo. Sancisce l'utilizzo obbligatorio di strumenti specifici certificati, come l'estrattore 380001329 per la rimozione delle guide valvole e l'utensile 380000220 per l'inserimento geometricamente perfetto dei pistoni nel monoblocco, garantendo un assemblaggio da manuale.

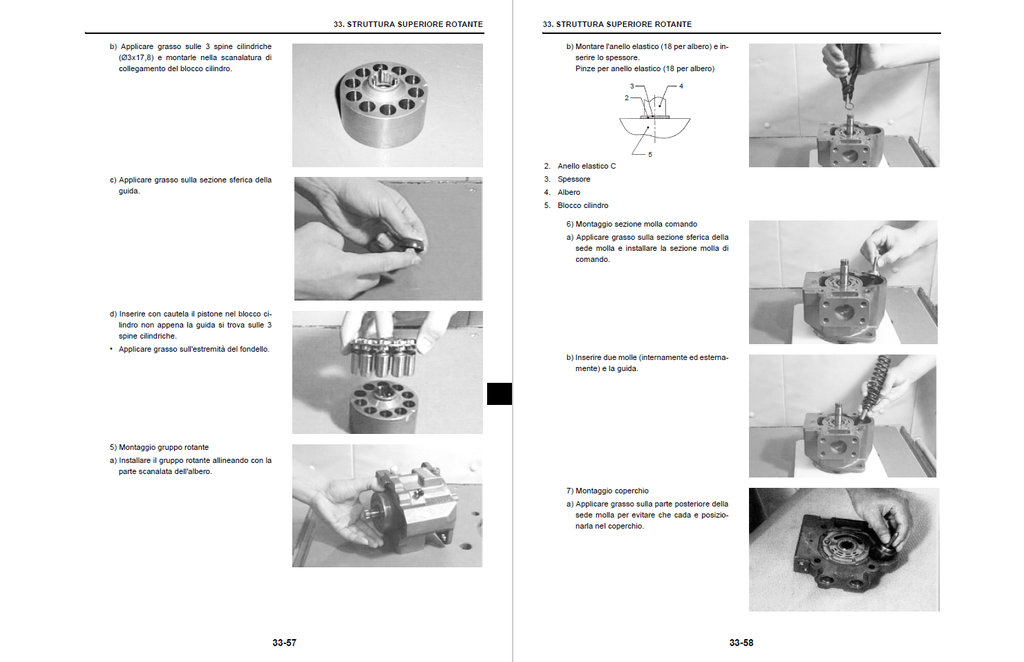

• Revisione Totale dei Gruppi di Potenza: Scompone chirurgicamente il gruppo pompe a pistoni assiali AP2D12LV3RS7 e il massiccio distributore BCV35-JAB10. Fornisce l'esploso tridimensionale di ogni singolo o-ring, anello antiestrusione e molla di contrasto, indicando i giochi tollerati tra spola e corpo valvola per arrestare i trafilamenti interni.

Risolutore di Problemi in Officina

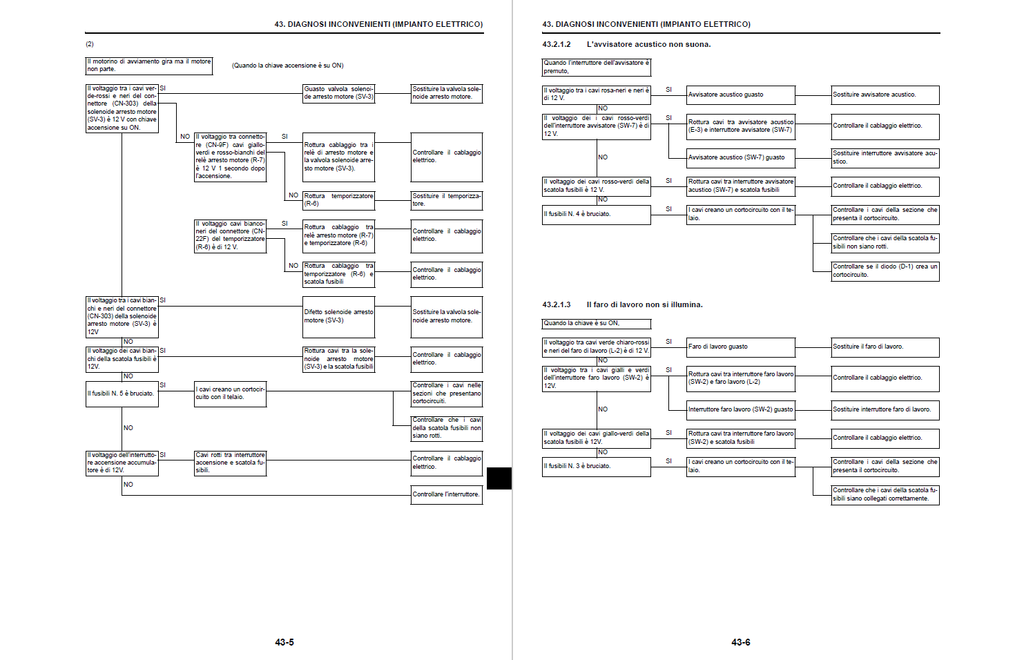

• Isolamento Anomalie di Spegnimento (Key OFF): Affronta in modo logico il difetto del motore che continua a girare dopo aver spento il quadro. Guida il tecnico a bypassare inutili sostituzioni meccaniche, puntando direttamente al controllo strumentale della valvola solenoide di arresto (SV-3) e alla verifica della resistenza tra i terminali B e l'accumulatore dell'interruttore di accensione.
• Diagnostica del Calo di Velocità Attrezzatura: Struttura un albero decisionale infallibile quando i movimenti di scavo risultano lenti. Scompone il problema indirizzando il meccanico a testare prima l'eventuale grippaggio della spola nel distributore, per poi passare alla misurazione della pressione secondaria generata dalla valvola pilota, isolando la caduta di portata volumetrica.
• Analisi Fumosità e Crolli di Compressione: Fornisce i protocolli di collaudo termodinamico per risolvere i cali di rendimento del motore Yanmar. Prescrive l'esecuzione del test di compressione con manometro, stabilendo che il propulsore 3TNV82A deve registrare rigorosamente 3,16 ± 0,1 MPa a 250 giri/min; in caso contrario, guida alla misurazione dell'inclinazione delle molle valvola e all'ispezione delle camicie usurate.

Nota di Trasparenza e Specifiche dell'Opera: Questo volume si attesta come la risorsa tecnica più completa per questa classe di macchine. Oltre a coprire l'intera diagnostica idraulica, le tolleranze dei riduttori di traslazione e l'infrastruttura elettrica dei mini escavatori CASE CX20B, CX22B e CX27B, il manuale include integralmente l'imponente Sezione 51 (Motore): una guida alla revisione profonda, smontaggio, fasatura e calibrazione (Overhaul) per l'intera famiglia di propulsori diesel YANMAR serie TNV (inclusi 3TNV82A, TNV84, TNV88, 4TNV94L, 4TNV98 e 4TNV106). È l'unico documento necessario per ricostruire sia il veicolo che il suo apparato propulsivo.

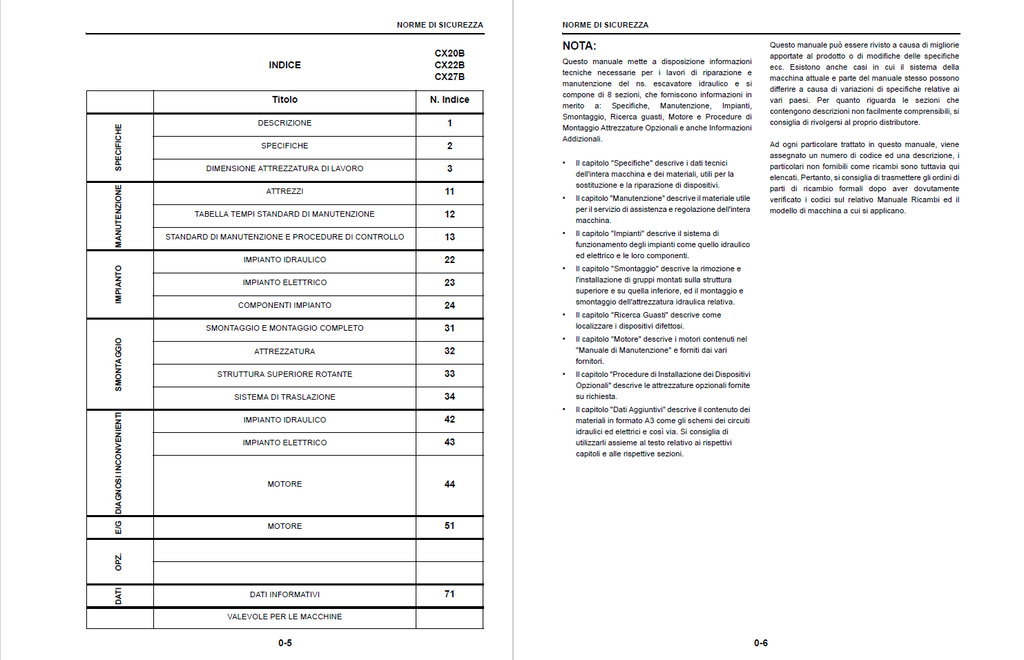

Indice Generale
