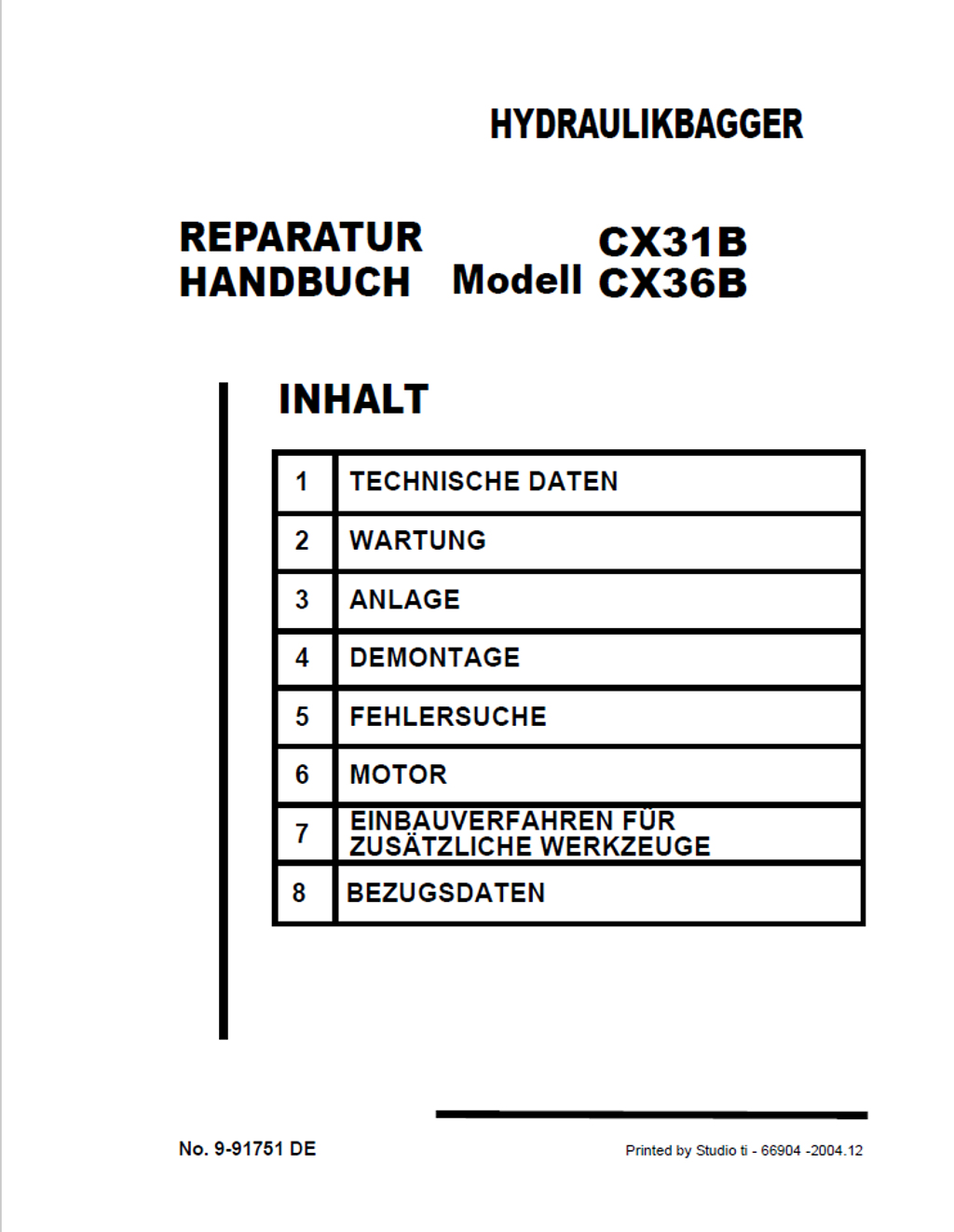

CASE Construction CX31B PW11-30001~, CX36B PX12-11001~ Hydraulikbagger Reparaturhandbuch 9-91751 Deutsch

Offizieller Handbuch-Überblick

Dieses hochgradig detaillierte Original-Reparaturhandbuch bildet die ultimative technische Referenz für die komplette Instandsetzung und Systemdiagnose der CASE Kompakt-Hydraulikbagger CX31B und CX36B. Ein herausragendes Merkmal dieser Dokumentation ist das extrem umfassende, voll integrierte Motoren-Kapitel, welches die tiefgreifende mechanische Überholung, Fehlerbehebung und mikrometrische Kalibrierung der Direkteinspritzungs-Dieselmotoren der Yanmar TNV-Serie (insbesondere des hier verbauten 3TNV88-PYB) auf absolutem Herstellerniveau abdeckt. Auf hydraulischer und elektronischer Ebene rüstet das Werk den Techniker mit exakten Druck- und Fließeinstellwerten für das AP2D18LV3RS7-Mehrkreispumpenaggregat, detaillierten Schaltplänen für die Maschinensteuerung sowie präzisen Diagnosebäumen für die MSG-27P Schwenk- und GM04VA Fahrmotoren aus. Ergänzt durch harte Anzugsmomente und mikrometrische Verschleißtoleranzen für die Raupenketten, den Unterwagen und die gesamte Frontausrüstung, garantiert dieses Buch eine fehlerfreie Maschinenrevision nach strikten OEM-Standards.

• Marke: CASE Construction
• Maschinentyp: Hydraulikbagger
• Handbuchart: Reparaturhandbuch
• Maschinenmodell: CX31B, CX36B
• Seriennummer: PW11-30001~ (für CX31B), PX12-11001~ (für CX36B)
• Vertriebsregion: N/R
• Buchcode: 9-91751
• Ausgabe: Gedruckt von Studio ti, Dezember 2004
• Sprache: Deutsch
• Seiten: 770
• Dateiformat: PDF-Dokument (durchsuchbar)

Kraftvolle Kernargumente

• Extreme Anzugsmomente für die Arbeitskinematik: Überlassen Sie die Integrität der schweren Hydraulikzylinder nicht dem Zufall. Dieses Handbuch liefert kompromisslose Drehmomentvorgaben für die Zylindermontage: Während der Auslegerzylinder am Kolben 1.150 Nm (Kopf: 450 Nm) fordert, muss der massive Planierschildzylinder mit brachialen 1.590 Nm (Kolben) gesichert werden. Sämtliche spezifischen Spann- und Abziehwerkzeuge werden exakt referenziert.
• Mikrometrische Toleranzgrenzen für die TNV-Motoren: Erreichen Sie beim Wiederaufbau der Yanmar-Triebwerke (z.B. 3TNV88 / 4TNV98) absolute Werkspräzision. Das Dokument schlüsselt Verschleißgrenzen im Hundertstel-Millimeter-Bereich auf: Es definiert das maximale Ölabstands-Spiel der Kurbelzapfen (0,150 mm), das radiale Spiel der Nockenwelle (Grenze: 0,210 mm) sowie den maximal zulässigen Verschleiß des Ventilstößels (0,090 mm).
• Präzise Hochdruck-Kalibrierung der Hydraulik: Sichern Sie die volle Reiß- und Losbrechkraft der CX31B/CX36B Bagger. Die Dokumentation zwingt zur exakten Manometer-Abgleichung (Einsatz von 49-MPa-Prüfgeräten) und definiert harte Sollwerte: Das Hauptdruckabbauventil muss bei einem Fluss von 38,4 L/min exakt auf 23,0 MPa (P1/P2) kalibriert werden. Der Vorsteuerdruck wird separat auf 3,5 MPa (± 0,4) eingeregelt, während der Planierschild-Sicherheitsdruck bei 27,5 MPa abriegelt.

Technische Maschinen-Highlights

• Dynamische Strömungslogik des BCV35-JAA10 Steuerventils: Verstehen Sie den komplett modulierten Kraftfluss. Das Werk veranschaulicht über detaillierte, farbcodierte Schnittansichten die komplexe Wegeventil-Logik (z.B. Rot für primären Vorsteuerdruck 3,5–3,9 MPa, Grün für Rückfluss). Es erklärt millimetergenau das Zusammenspiel der Flusseinlaufventile beim Simultanbetrieb von Fahrwerk und Löffelstiel.
• Messpunkt-Diagnostik der Bordelektronik: Die Fehlersuche im elektrischen Nervensystem wird zum logischen Algorithmus. Anstatt Kabelbäume auf Verdacht zu tauschen, leitet Sie das Handbuch zur direkten Voltmeter-Prüfung an den Pins an: Überprüfen Sie beispielsweise exakt, ob am Stecker F-2 (rosa-blaues Kabel) des linken Hebelsperrschalters (SW-9) die geforderten 12 Volt anliegen, um defekte Magnetventile (SV-1) zu isolieren.
• Tiefenzerlegung der GM04VA / MSG-27P Antriebe: Das Dokument durchleuchtet die kompletten Fahrwerks- und Schwenkmotoren. Es liefert nicht nur die schrittweise Demontage der Zylinderblöcke und Taumelscheiben, sondern definiert knallharte Auswurfgrenzen für Innenteile: Ein Fahrwerkmotor muss zwingend überholt werden, wenn das Durchmesserspiel zwischen Kolben und Zylinderbohrung den kritischen Wert von 0,04 mm überschreitet.

Der Diagnostische Problemlöser

• Algorithmus bei Verlust der Fahrleistung (2. Gang): Wenn die Maschine nicht mehr in die hohe Fahrgeschwindigkeit schaltet, führt Sie der Diagnosebaum direkt zur Fehlerquelle. Das System isoliert das Problem zielsicher zwischen dem Fahrgeschwindigkeits-Solenoid, einem Vorsteuerdruckabfall (unter 35,5 kgf/cm²) der AP2D18LV3RS7-Tandempumpe oder einer verschlissenen Reibungsplatte im Fahruntersetzungsgetriebe.
• Leistungsverlust der Arbeitswerkzeuge: Der Baggerarm sackt ab oder hebt zu langsam? Die Fehler-Matrix trennt mechanische und hydraulische Ursachen messerscharf. Sie leitet den Techniker zur Prüfung der Überlast-Sicherheitsventile (OR2/OR3), kontrolliert das Rückschlagventil auf Fremdkörper und analysiert das interne Leckage-Volumen der Hydraulikzylinder unter Volllast.
• Kompressionstest & Abgasdiagnostik: Wenn der Motor unter Last in die Knie geht, liefert das Motoren-Kapitel die Rettung. Es beschreibt den genauen Kompressionstest bei 250 U/min (Sollwert TNV88: 3,43 MPa, absolute Verschleißgrenze: 2,75 MPa). Sollten diese Werte unterschritten werden, liefert das Buch sofort die mikrometrischen Bohrmaße (z.B. Zylinderbohrungs-Rundheit über 0,03 mm) für das Honen der Zylinderlaufbuchsen.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses offizielle Werkstatthandbuch deckt die tiefgreifende Fehlersuche, Hydraulik, Elektrik, Fahrwerksmechanik sowie die hochkomplexe Rumpfmotor-Instandsetzung der Yanmar TNV-Serie ab. Wie vom Hersteller im Vorwort der Motoren-Sektion (Kapitel 51) jedoch ausdrücklich vermerkt, erfordert die mikro-mechanische Innenzerlegung von spezialisierten Anbaukomponenten wie der Kraftstoff-Einspritzpumpe, dem mechanischen Drehzahlregler, dem Anlasser und dem Wechselstromgenerator den Rückgriff auf die dedizierten Spezialhandbücher der jeweiligen Zulieferer.

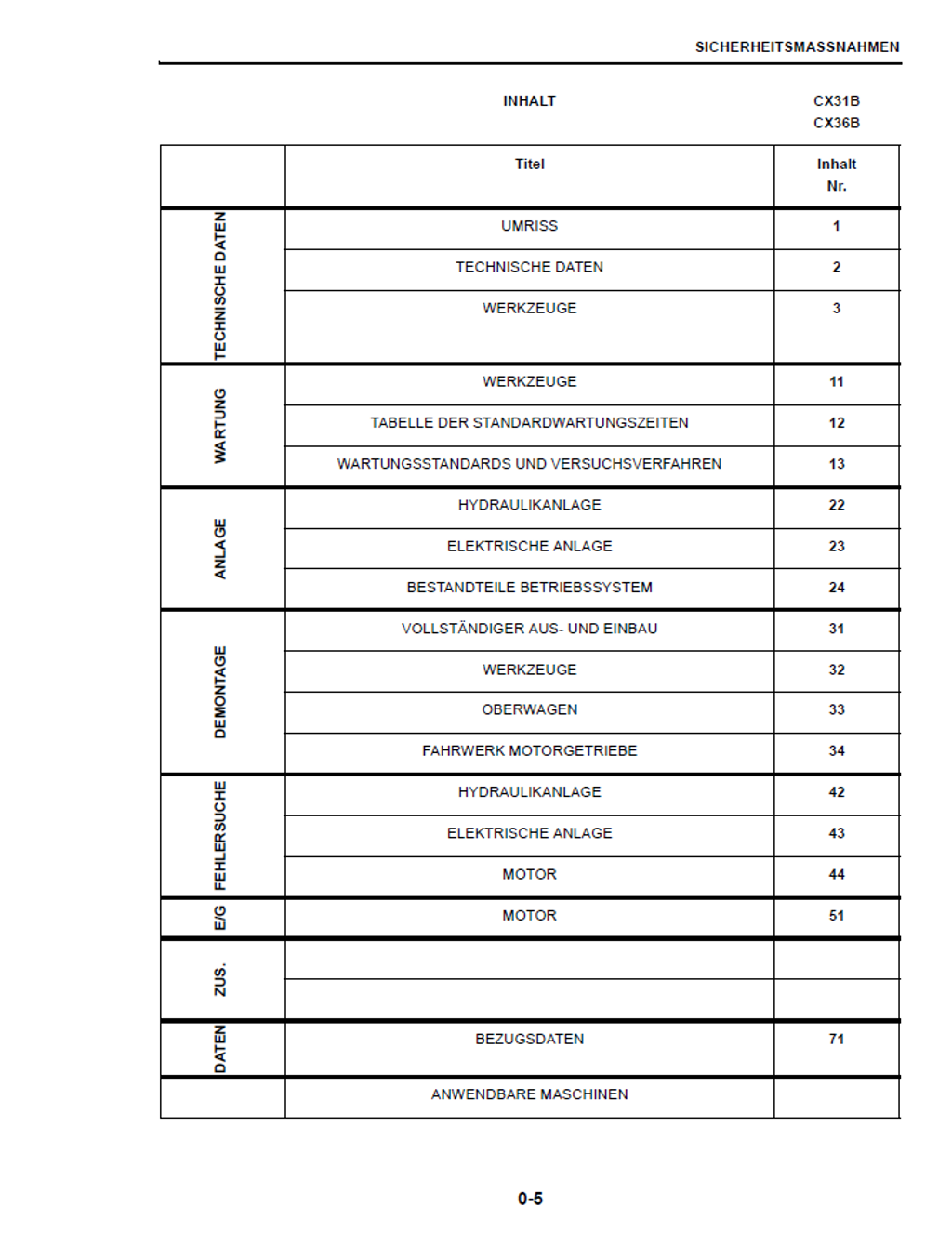

Inhaltsverzeichnis

• UMRISS
  • ALLGEMEINE REPARATURVORSCHRIFTEN
    • VORBEREITUNG VOR AUSBAU
    • SICHERHEIT WÄHREND DER MONTAGE UND DEMONTAGE
    • AUS- UND EINBAU DER HYDRAULISCHEN AUSRÜSTUNG
    • ELEKTRISCHE AUSRÜSTUNG
    • HYDRAULISCHE TEILE
    • REPARATURSCHWEIßEN
    • KLIMAVORKEHRUNGEN
  • UMRECHNUNGSSYSTEM DER INTERNATIONALEN EINHEITEN

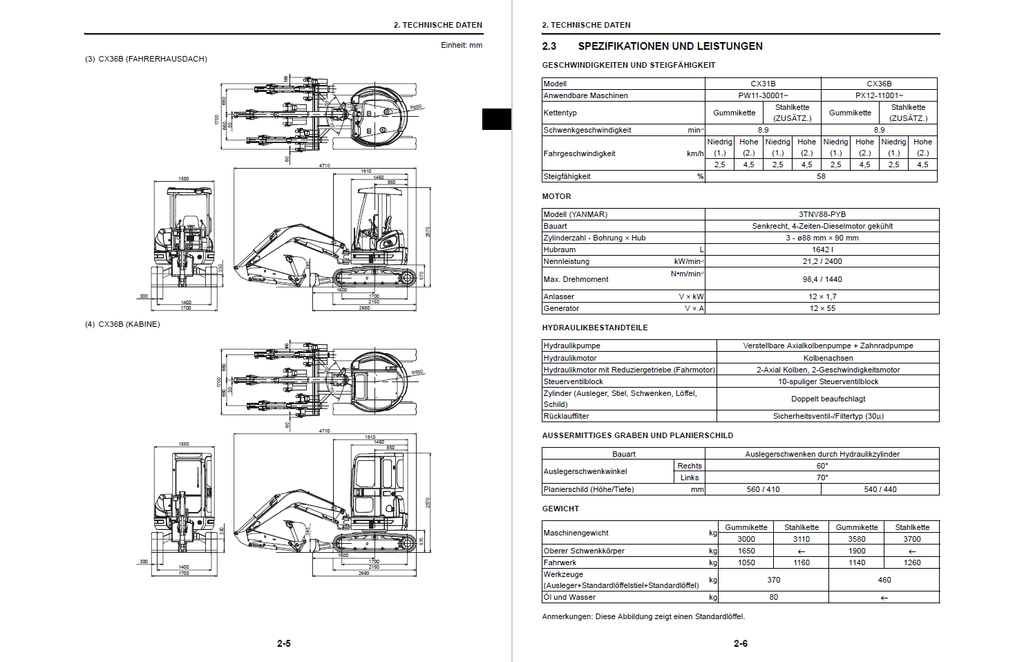

• TECHNISCHE DATEN
• WERKZEUGE
  • LÖFFELSTIEL
    • MESSZEICHNUNG DES LÖFFELSTIELS
    • WARTUNGSSTANDARDWERTE FÜR LÖFFELSTIEL
  • LÖFFEL
    • LÖFFEL-MESSZEICHNUNG
    • DETAIL DER LÖFFELANSCHLUSSMESSZEICHNUNG
  • PLANIERSCHILD
    • MESSZEICHNUNGEN DES PLANIERSCHILDS
    • WARTUNGSSTANDARDWERTE FÜR PLANIERSCHILD
  • SCHWENKEN
    • MESSZEICHNUNGEN DER SCHWENKHALTERUNG
    • WARTUNGSSTANDARDWERTE FÜR SCHWENKABSCHNITT
• WARTUNG
  • WERKZEUGE
  • TABELLE DER STANDARDWARTUNGSZEITEN
  • WARTUNGSSTANDARDS UND VERSUCHSVERFAHREN
    • ANWENDUNG DES WARTUNGSSTANDARDS UND VORSICHTSMASSNAHMEN
    • STANDARDTAFEL ZUR LEISTUNGSPRÜFUNG
      • TAFEL DER STANDARDWERTE
    • MESSUNG DER MOTORGESCHWINDIGKEIT
• ANLAGE
  • HYDRAULIKANLAGE
    • ZUSAMMENFASSUNG
      • BETRIEB UND EIGENSCHAFTEN DER HYDRAULISCHEN KREISE
    • HYDRAULISCHE KREISE UND BESTANDTEILE
    • BETRIEB DER HYDRAULISCHEN ANLAGE
      • FARBKENNZEICHNUNGSSTANDARD FÜR HYDRAULISCHE KREISE
      • NEUTRALER KREIS
      • BETRIEB DES FAHRWERKREISES
      • SCHWENKKREISBETRIEB
      • LÖFFEL-BETRIEBKREIS
      • AUSLEGERARM BETRIEBKREIS
      • LÖFFELSTIEL BETRIEBSKREIS
      • SCHWENKBETRIEBSKREIS
      • PLANIERSCHILD BETRIEBSKREIS

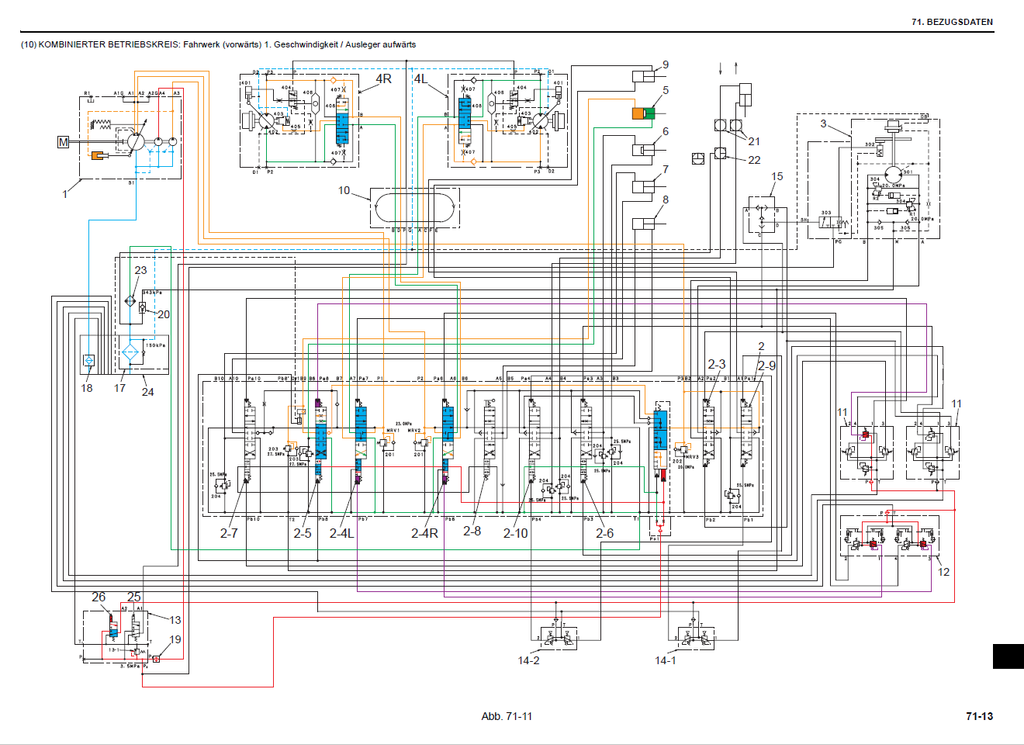

      • FAHRWERK/PLANIERSCHILD KOMBINIERTER BETRIEB
      • KOMBINIERTER BETRIEB FAHRWERK/PLANIERSCHILD
  • ELEKTRISCHE ANLAGE
    • ZEICHENERKLÄRUNG DER SCHALTPLÄNE UND DER ELEKTRISCHEN VERBINDUNGEN
      • ELEKTRISCHER SCHALTPLAN
      • ELEKTRISCHE VERBINDUNG

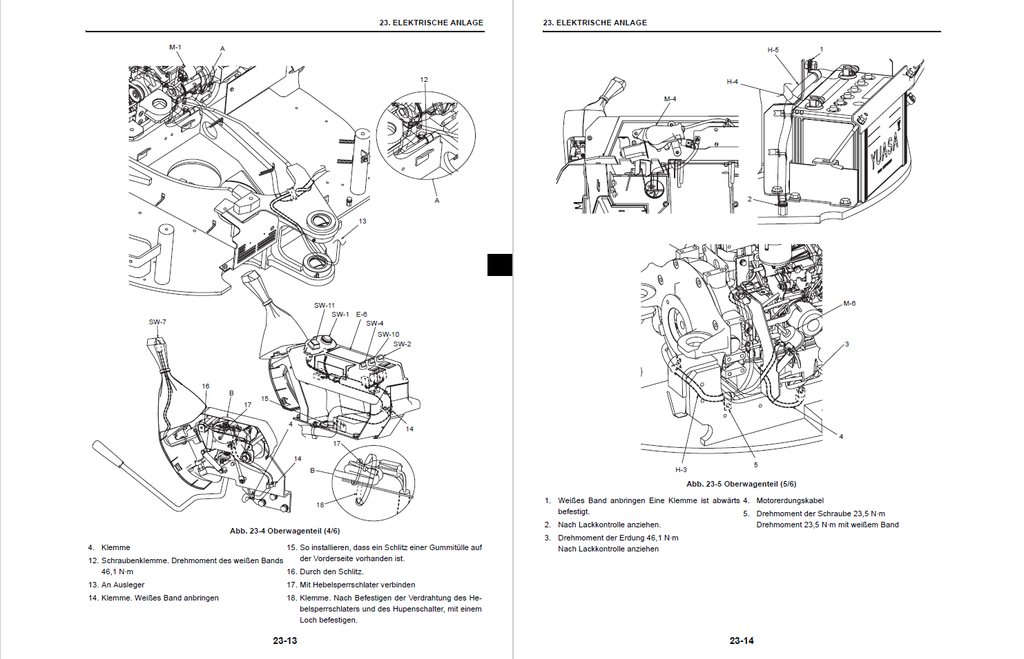

    • ELEKTRISCHE AUSRÜSTUNG UND VERDRAHTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
      • VERDRAHTUNG UND KABELLISTE
      • BESTANDTEILE UND VERDRAHTUNGSANORDNUNG
        • Oberwagenabschnitt

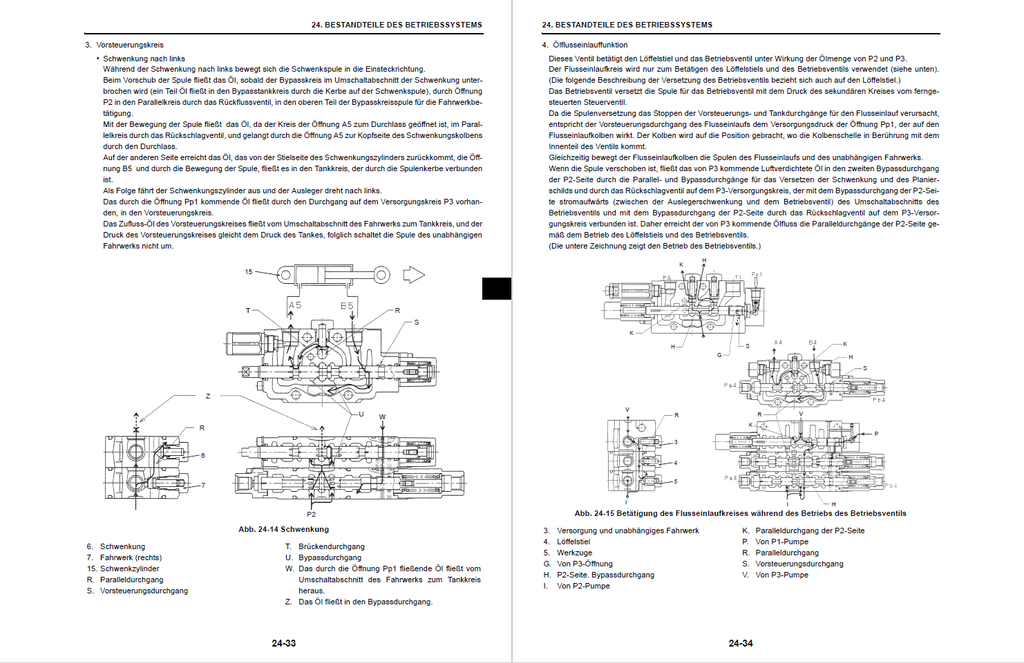

  • BESTANDTEILE BETRIEBSSYSTEM
    • BETRIEBSKLÄRUNG
      • Untersetzungsgetriebe
• DEMONTAGE
  • VOLLSTÄNDIGER AUS- UND EINBAU
    • AUSBAU UND EINBAU
      • AUSBAU UND EINBAU (ALLGEMEINE BESCHREIBUNG)
      • DREHMOMENTSPEZIFIKATIONEN
  • WERKZEUGE
    • AUS- UND EINBAU
      • KOMPLETTE WERKZEUGE UND BENENNUNG
      • LÖFFEL
        • LÖFFEL AUSBAU
      • LÖFFELSTIEL
      • AUSLEGER
        • AUSLEGER AUSBAU
      • SCHWENKEN
      • PLANIERSCHILD
    • WERKZEUGLISTE
  • OBERWAGEN
    • AUS- UND EINBAU
      • FAHRERHAUSDACH / KABINE
      • HAUBE (ABDECKUNG)
      • KOMPETTE FUßPLATTE
        • VORBEREITUNG ZUM AUSBAU DER FUSSPLATTE
      • BATTERIE
      • KONTERGEWICHT

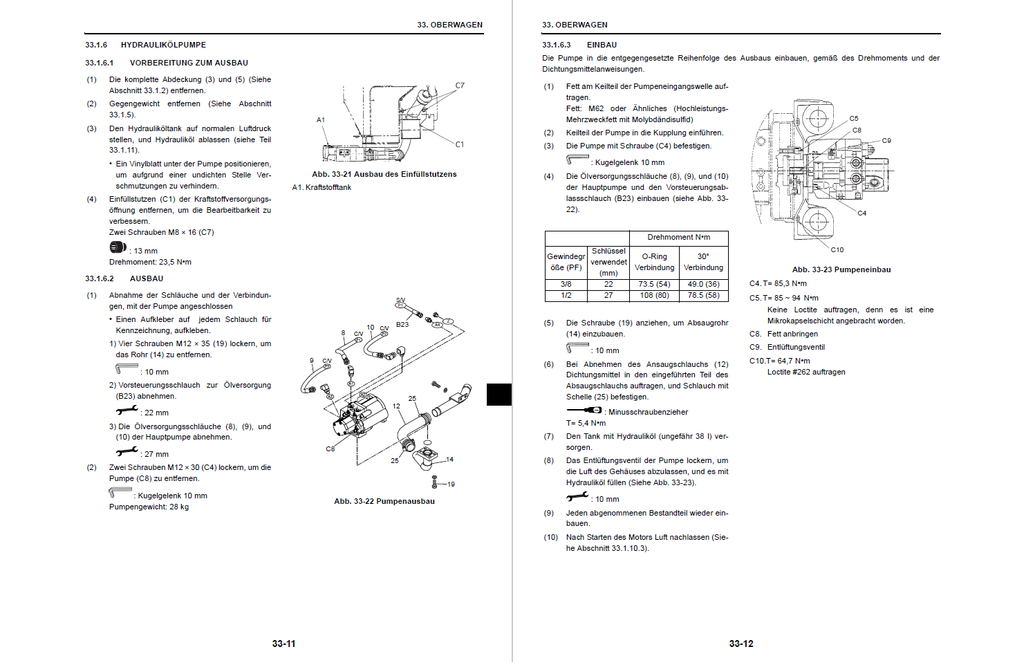

      • HYDRAULIKÖLPUMPE
      • STEUERVENTILBLOCK
      • SOLENOIDVENTIL
        • VORBEREITUNG ZUM AUSBAU
        • AUSBAU
      • KRAFTSTOFFTANK
      • HYDRAULIKÖLTANK
      • LUFTFILTER
      • GENERATOR
      • SCHALLDÄMPFER
      • KONTROLLSTAND
        • VORBEREITUNG ZUM AUSBAU
      • ANLASSER
      • KÜHLER
      • MOTOR
      • STEUERHEBELVENTIL

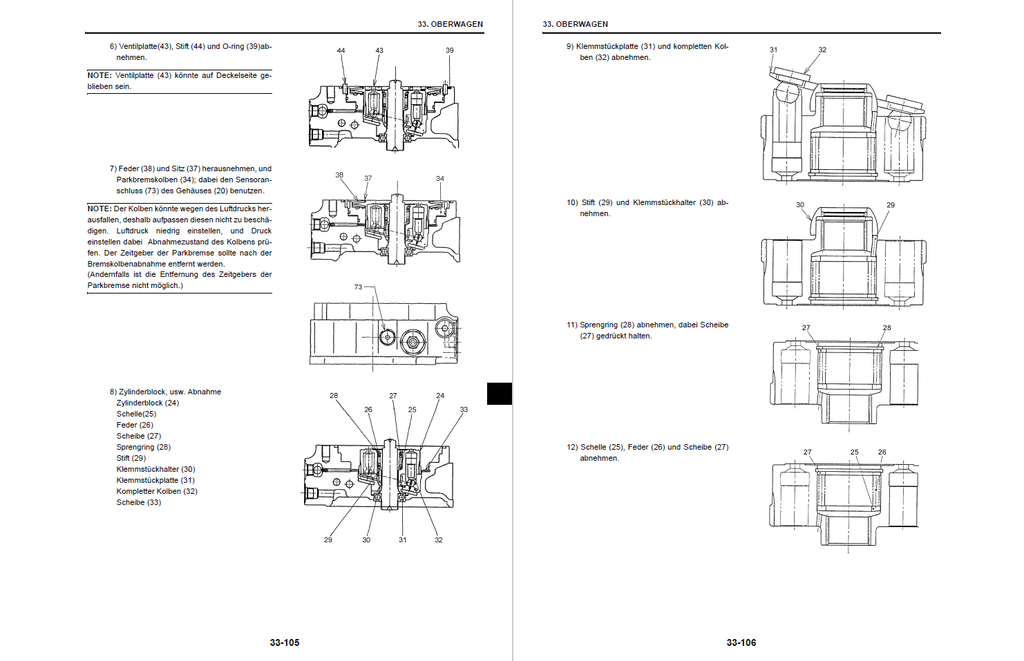

      • SCHWENKMOTOR
      • DREHVERTEILER
      • OBERWAGEN
        • VORBEREITUNG ZUM AUSBAU
    • VORKEHRUNGEN FÜR DEN AUSBAU
    • EINBAU
    • WARTUNGSSTANDARD

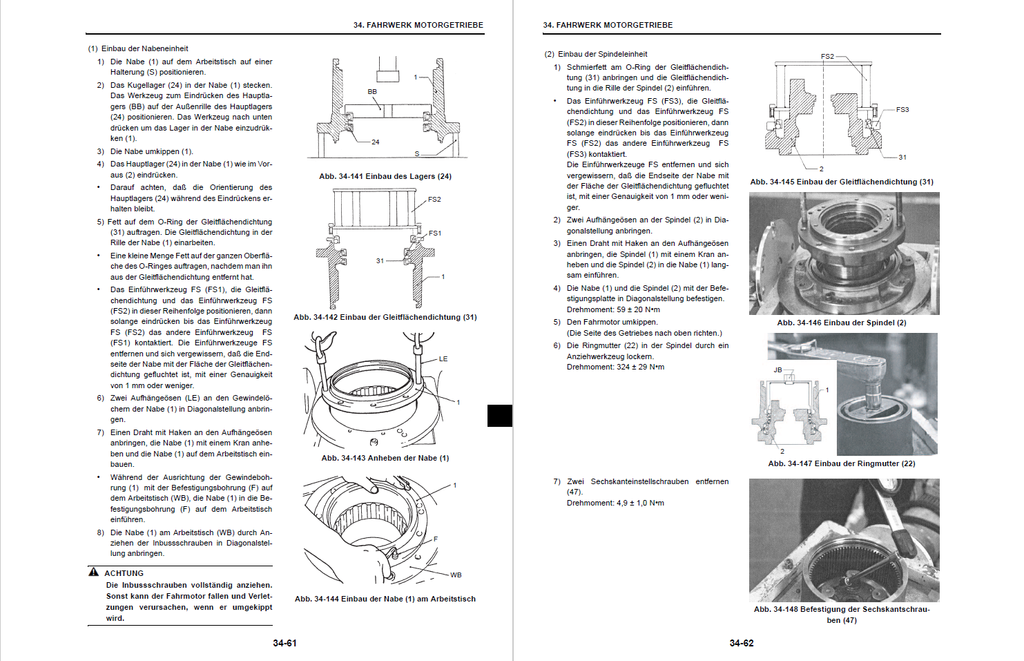

  • FAHRWERK MOTORGETRIEBE
    • AUS- UND EINBAU
      • WARTUNGSSTANDARDS
    • MONTAGE UND DEMONTAGE
      • FAHRWERKMOTOR
        • AUSBAU
        • EINBAU
          • VORBEREITUNG
          • ALLGEMEINE SICHERHEITSHINWEISE WÄHREND DES EINBAUS
        • WARTUNGSSTANDARDS
• FEHLERSUCHE
  • HYDRAULIKANLAGE
    • ALLGEMEINE VORKEHRUNGEN
      • ÖRTLICHE KONTROLLE DER EFFEKTIVEN STÖRUNGSBEDINGUNGEN
    • FEHLERSUCHE
      • Werkzeuge
        • Betriebsstörung der Werkzeuge (mit Ausnahme des Schwenkbetriebs)
      • Fahrt
        • Fahrbetriebsstörung
      • Schwenklauf
        • Schwenkbetriebsstörung
  • ELEKTRISCHE ANLAGE
  • MOTOR
    • ELEKTRISCHE AUSRÜSTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG

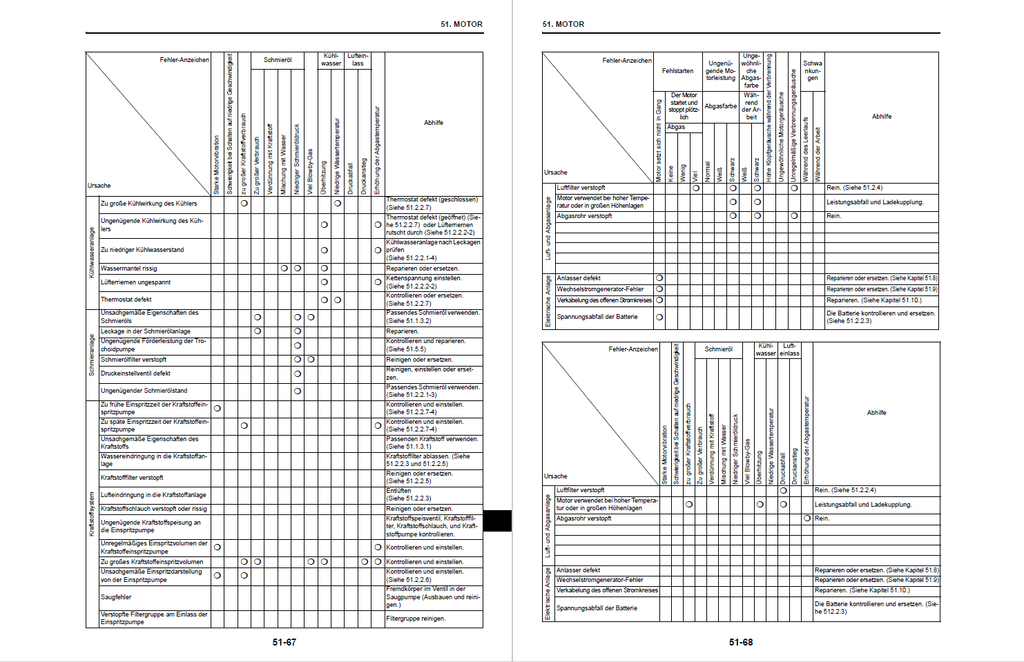

    • FEHLERSUCHE: MOTOR
• MOTOR
  • ALLGEMEINES
    • AUßENANSICHT DES MOTORS
  • INSPEKTION UND EINSTELLUNG
    • Reinigung des Wasserabscheiders
    • Ersatz des Kraftstofffilters
    • Reinigung und Ersatz des Luftfilters
    • Inspektion alle 2000 Stunden oder 2 Jahre
  • FEHLERSUCHE
    • VORBEREITUNG VOR FEHLERSUCHE
  • AUSBAU, PRÜFUNG UND EINBAU DES MOTORS
    • Vollständiger Ausbau
    • Wartungsstellen
  • SCHMIERANLAGE
    • PRÜFUNG UND MESSUNG DER TEILE
      • Prüfung und Messung der Trochoidpumpe
  • KÜHLANLAGE
  • KRAFTSTOFFEINSPRITZPUMPE/MOTORDREHZAHLREGLER
  • TURBOKOMPRESSOR: AUSBAU, PRÜFUNG UND EINBAU
    • STRUKTUR UND FUNKTIONEN

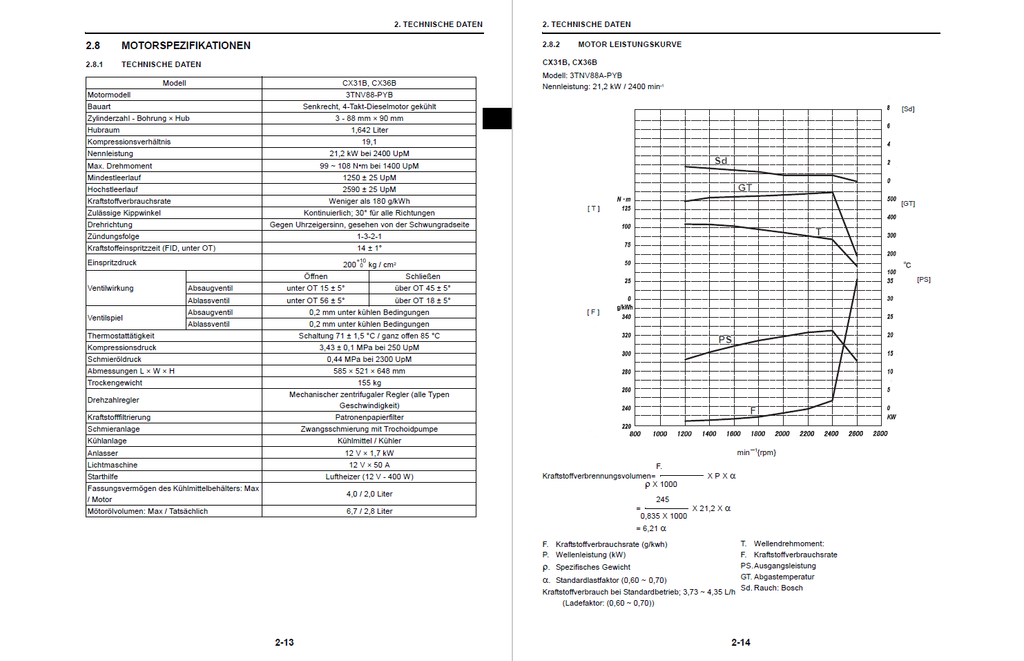

      • Hauptspezifikationen
      • Aufbau
      • Struktur- und Funktionsplan

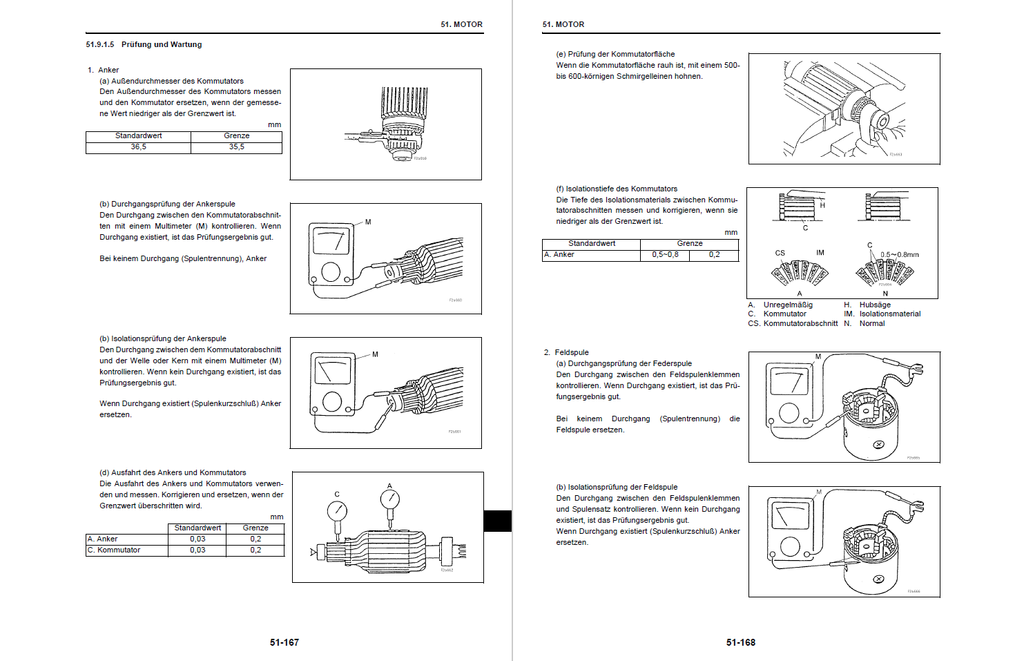

  • ANLASSERMOTOR
  • WECHSELSTROMGENERATOR
  • ELEKTRISCHE ANLAGE
    • SCHALTPLAN
  • WARTUNGSSTANDARDWERTE
  • DREHMOMENT FÜR SCHRAUBEN UND MUTTERN
• BEZUGSDATEN
  • ELEKTRISCHER SCHALTPLAN
