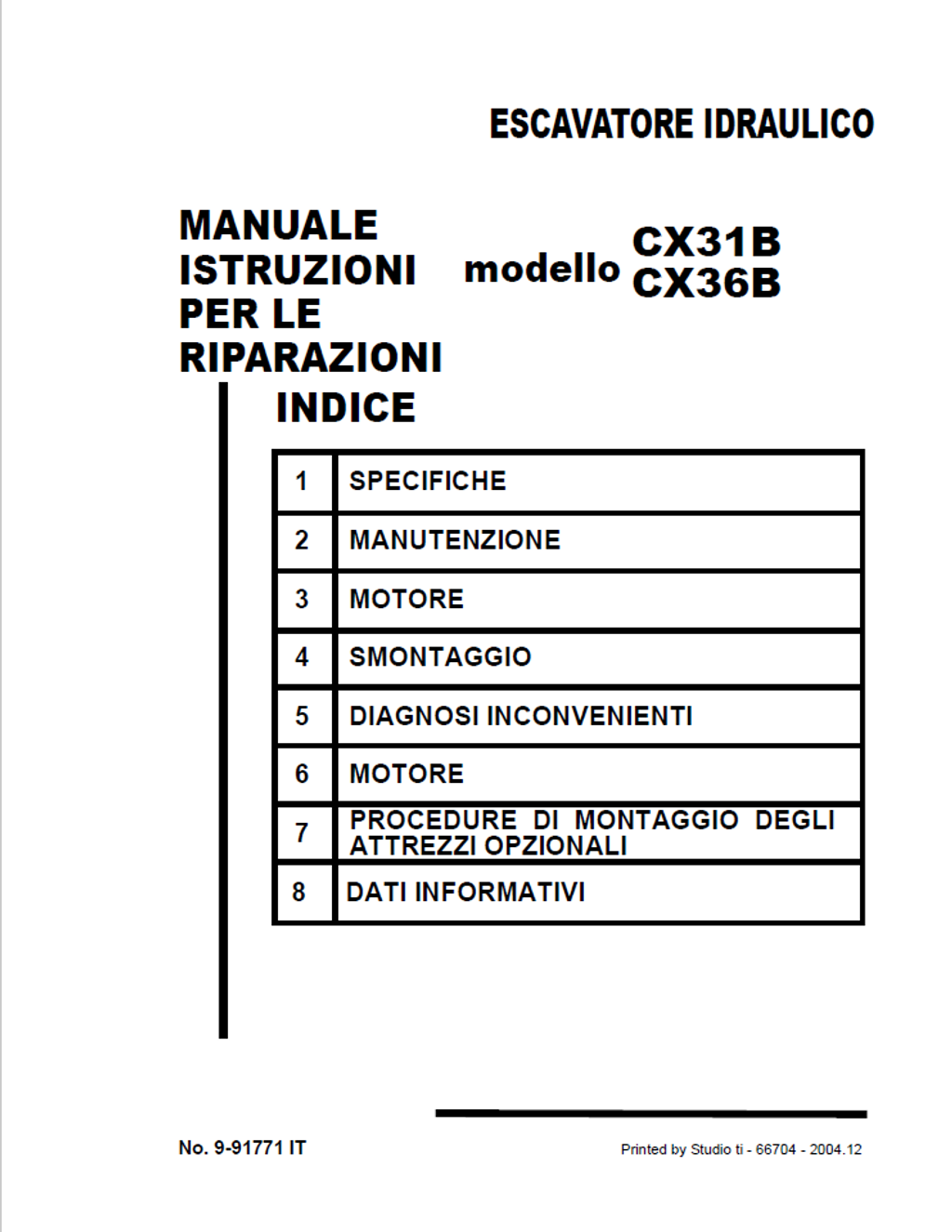

CASE Construction CX31B PW11-30001~, CX36B PX12-11001~ Mini escavatore Manuale per le riparazioni 9-91771 Italiano
Panoramica Ufficiale del Manuale
Questo Manuale per le riparazioni ufficiale costituisce la risorsa ingegneristica definitiva per la revisione e manutenzione profonda dei mini escavatori CASE modello CX31B e CX36B. La peculiarità che rende quest'opera eccezionalmente preziosa è l'inclusione del massiccio Capitolo 51, interamente dedicato alla ricostruzione totale (Overhaul) dei motori diesel Yanmar serie TNV (nello specifico il modello 3TNV88-PYB che equipaggia queste macchine, con riferimenti estesi all'intera famiglia 3TNV/4TNV). Il manuale non si limita al telaio, ma guida il tecnico nello smontaggio del blocco motore, fornendo le tolleranze micrometriche per albero motore, pistoni, turbocompressore e procedure per la taratura della pompa d'iniezione carburante YD-MP. Per quanto riguarda l'infrastruttura CASE, il volume esplora capillarmente l'impianto elettro-idraulico: documenta le portate e i collaudi per l'aggregato pompe a pistoni (AP2D18LV3RS7), la mappatura del distributore multiplo (BCV35-JAA10), e offre i rigorosi standard di usura per il sottocarro, i riduttori di traslazione e le articolazioni di scavo. Arricchito dalle topografie dei cablaggi e da matrici di diagnostica dei guasti, è lo strumento assoluto per il ripristino di fabbrica certificato.
- Marca: CASE Construction
- Tipo di macchinario: Mini escavatore
- Tipo di manuale: Manuale per le riparazioni
- Modello di macchina: CX31B, CX36B
- Numero di serie: PW11-30001~ (per CX31B), PX12-11001~ (per CX36B)
- Regione: N/R
- Codice del manuale: 9-91771
- Edizione: Printed by Studio ti - 2004.12
- Lingua: Italiano
- Pagine: 770
- Formato di file: Documento PDF (Ricercabile)
Punti Strategici di Vendita
- Tolleranze Micrometriche per l'Overhaul dei Motori Yanmar TNV: Questo manuale rompe gli schemi tradizionali includendo l'intera architettura interna dei propulsori 3TNV e 4TNV. Fornisce quote di rettifica assolute: stabilisce che l'alesaggio standard del cilindro per il 3TNV82A (82,000~82,030 mm) non deve mai superare il limite di usura di 82,200 mm, e fissa il limite di piegatura dello stelo della valvola a un severissimo 0,01 mm, garantendo ricostruzioni a tolleranza zero.
- Test di Drenaggio e Accettazione Motori di Traslazione (GM04VA): Il volume elimina le congetture sulla salute dei riduttori. Detta parametri di collaudo inflessibili al banco: un motore di traslazione deve essere scartato o revisionato se la perdita (quantità di scarico) supera gli 0,5 litri al minuto a 10 giri/min sotto una pressione di comando di 1,57 MPa.
- Architettura dei Serraggi Strutturali e Motore: Previene cedimenti critici imponendo coppie di torsione specifiche per l'intero assemblaggio. Si spazia dai titanici 1700 Nm per la bulloneria speciale dell'infrastruttura (M27), fino ai serraggi di precisione del monoblocco, prescrivendo tra 186,2 e 205,8 Nm per i bulloni del volano (serie 4TNV) e tra 108,1 e 117,9 Nm per i cappellotti dei cuscinetti di banco.
Caratteristiche e Punti Salienti
- Diagnostica Elettrica a Circuito Chiuso (Pin-Out e Cablaggi): Trasforma la risoluzione dei guasti elettrici in una scienza esatta. Ad esempio, per diagnosticare un'anomalia al circuito di decelerazione automatica, la guida indica al tecnico di verificare l'assenza di tensione (0V) esattamente tra i cavi nero-bianchi del connettore CN-1F della centralina di mantenimento (E-14), isolando istantaneamente il corto circuito.
- Mappatura Idraulica e Limiti di Perdita Valvole Pilota: Analizza chirurgicamente l'aggregato pompe AP2D18LV3RS7 e il distributore BCV35-JAA10. Fornisce standard di usura dinamici: impone la sostituzione completa del blocco valvola pilota se le perdite interne superano i 1000 cc/min (in neutro) o i 2000 cc/min (in funzione) sotto un carico di pressione primaria di 2,94 MPa.
- Catalogo Strumentazione Speciale per il Blocco Motore: Guida il motorista nell'utilizzo dell'attrezzatura specifica certificata per evitare danni durante lo smontaggio. Detta l'uso obbligatorio dell'utensile 380000220 per l'inserimento sicuro dei pistoni (per alesaggi da 60-125 mm) e dell'estrattore 380001329 per la rimozione delle guide valvole, assicurando procedure di officina da manuale.
Risolutore di Problemi in Officina
- Risoluzione delle Anomalie di Iniezione e Calo di Potenza: Affronta i problemi di combustione (fumo nero, fumo bianco, surriscaldamento) bypassando i tentativi ed errori. Il manuale guida l'operatore al controllo diretto del temporizzatore di iniezione, alla verifica del volume aspirato e alla taratura della pressione di compressione, che deve attestarsi rigorosamente a 3,16 ± 0,1 MPa a 250 giri/min per ristabilire la potenza nominale.
- Isolamento Guasti sulla Decelerazione e Spegnimento (Key OFF): Fornisce organigrammi risolutivi per i difetti elettronici più frustranti, come il motore che rifiuta di spegnersi girando la chiave. Indirizza il tecnico all'ispezione della matrice dei relè e del solenoide di arresto (SV-3 da 30A), tracciando il percorso della corrente attraverso la topografia dei cavi (es. codifiche YB, RW, Lg).
- Analisi Logica dei Cedimenti dell'Attrezzatura di Scavo: Struttura procedure di indagine incrociata per la macchina che presenta movimenti lenti o mancanza di forza di strappo. Scompone il circuito idraulico primario guidando il tecnico a testare le valvole di sicurezza del distributore e a verificare l'assenza di usura limite sugli snodi (es. il perno del piede braccio da 45 mm).

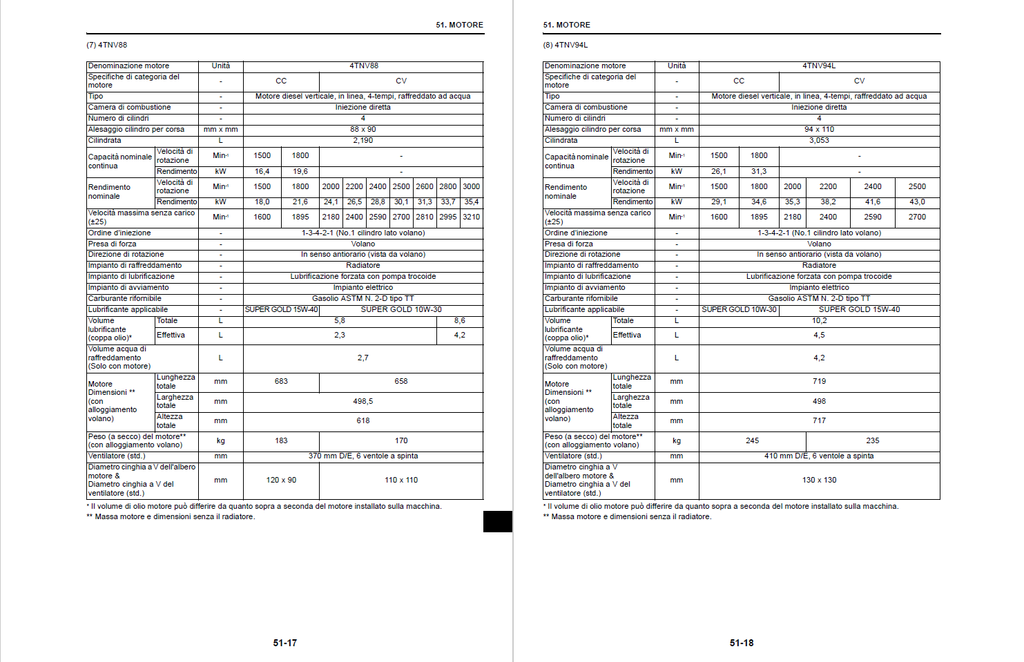

Nota di Trasparenza e Specifiche dell'Opera: Questo volume si distingue in modo assoluto nel panorama della documentazione tecnica. Oltre a coprire interamente l'impianto idraulico, i cablaggi e il telaio dei mini escavatori CASE CX31B e CX36B, l'opera include il monumentale Capitolo 51: un manuale nel manuale, dedicato alla Revisione Profonda (Overhaul), alla tolleranza micrometrica e alla fasatura dell'intera famiglia di motori diesel YANMAR serie TNV (3TNV82A, 3TNV84, TNV88, 4TNV94L, 4TNV98, 4TNV106). Non avrete bisogno di acquistare pubblicazioni esterne per ricostruire il cuore di queste macchine.

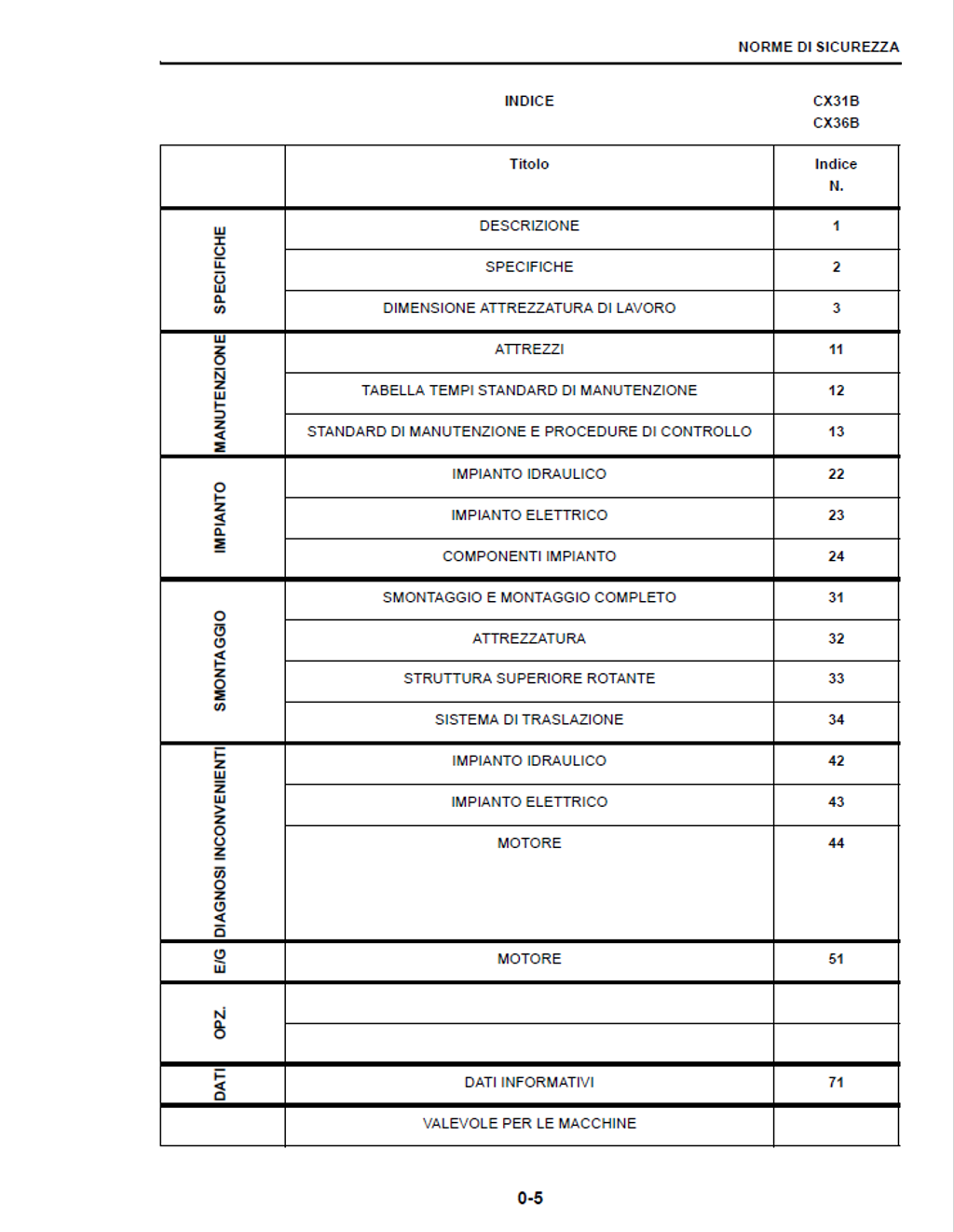

Indice Generale
- Norme di sicurezza
- Informazioni generali di sicurezza

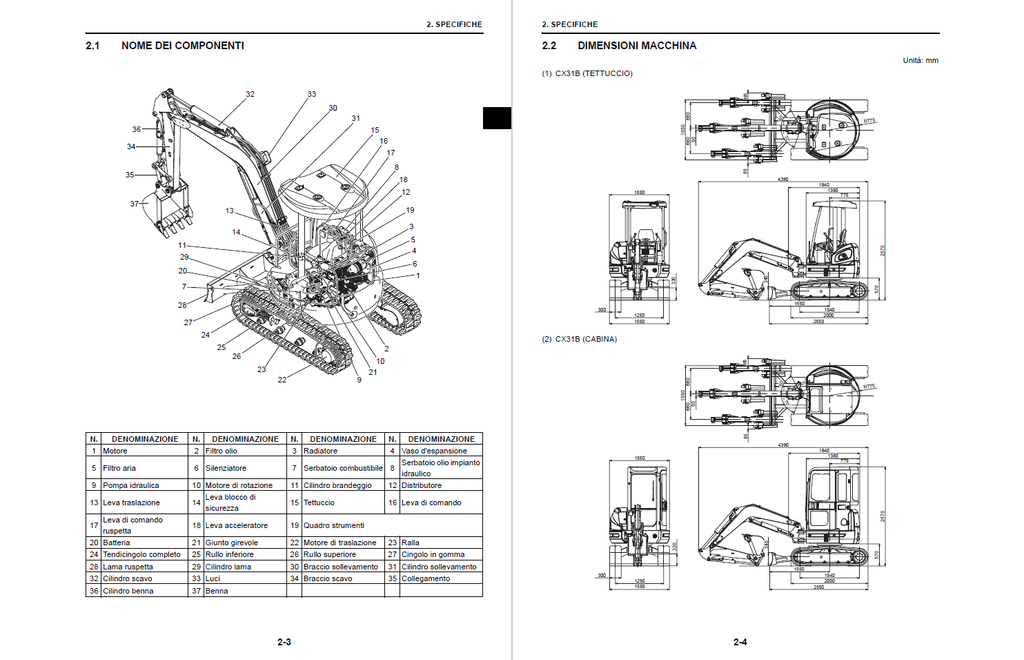

- Specifiche
- Descrizione
- Precauzioni generali per l'installazione
- Preparazione allo smontaggio
- Sistema internazionale conversione unità di misura
- Precauzioni generali per l'installazione
- Specifiche

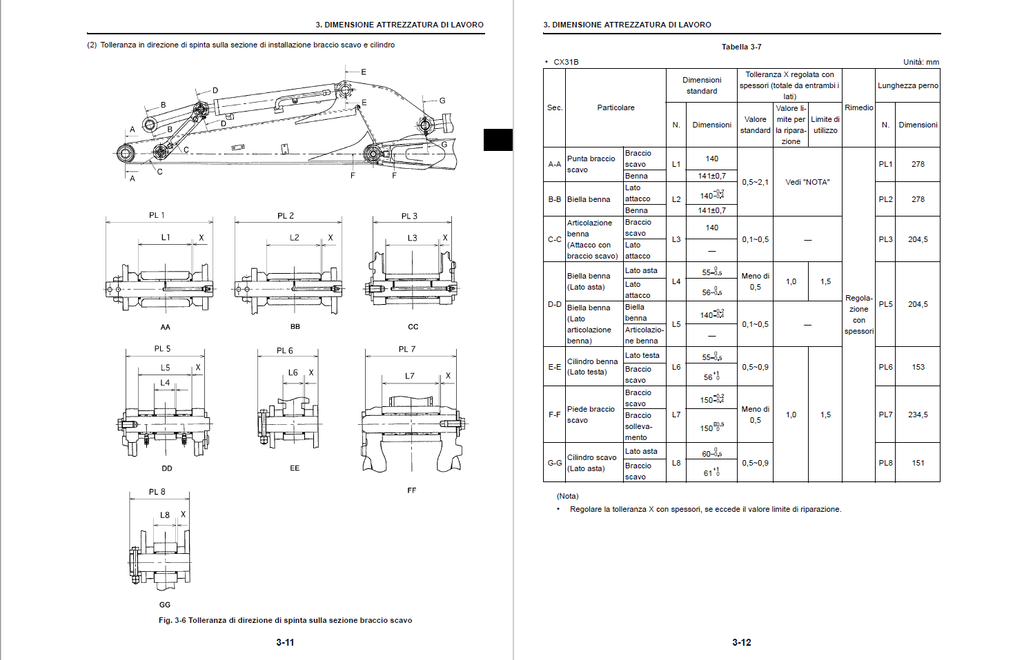

- Dimensione attrezzatura di lavoro
- Standards manutenzione braccio sollevamento
- Standard manutenzione braccio scavo
- Benna
- Disegni dimensionali benna
- Disegni dettaglio dimensioni larghezza interna attacco
- Ruspetta
- Disegni dimensionali ruspetta
- Standard di manutenzione ruspetta
- Standard di manutenzione sezione brandeggio
- Descrizione
- Manutenzione
- Attrezzi
- Tabella tempi standard di manutenzione
- Classificazione codice di lavoro
- Standard di manutenzione e procedure di controllo
- Come utilizzare gli standard di manutenzione e le precauzioni
- Tabella standard verifica rendimento
- Misurazione tensione cingolo
- Tensione cingolo
- Impianto
- Impianto idraulico
- Circuiti idraulici e modelli componenti
- Impianto elettrico
- Legenda degli schemi elettrici e dei cablaggi
- Schema circuito elettrico

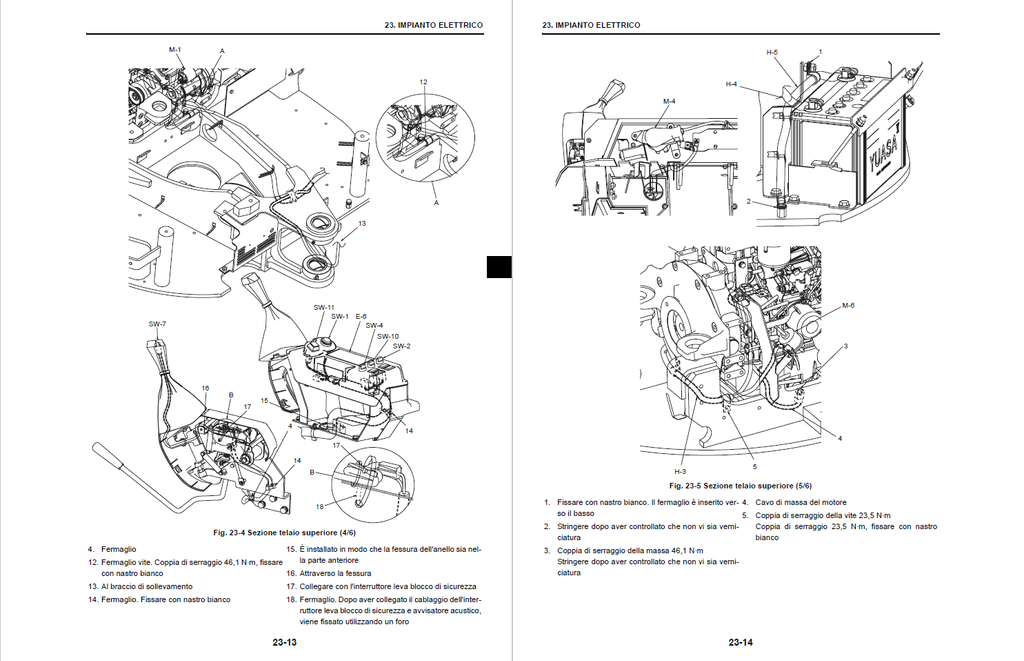

- Cablaggi
- Dispositivi elettrici e cablaggio
- Elenco dei dispositivi elettrici
- Cablaggio e lista cavi
- Schema di posizionamento componenti elettrici e cablaggio
- Sezione fari di lavoro
- Legenda degli schemi elettrici e dei cablaggi

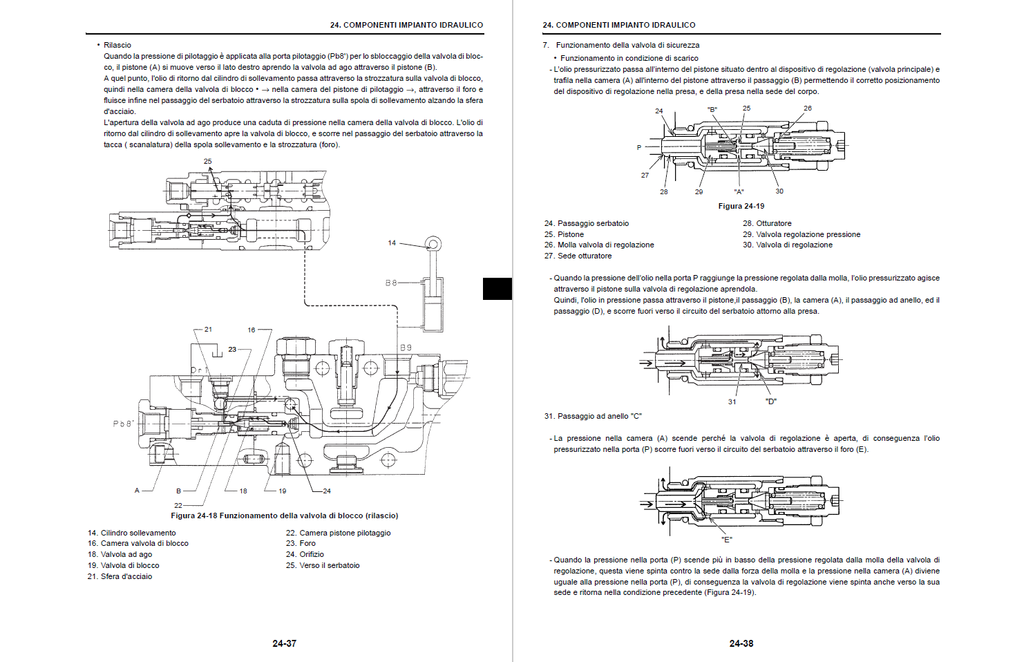

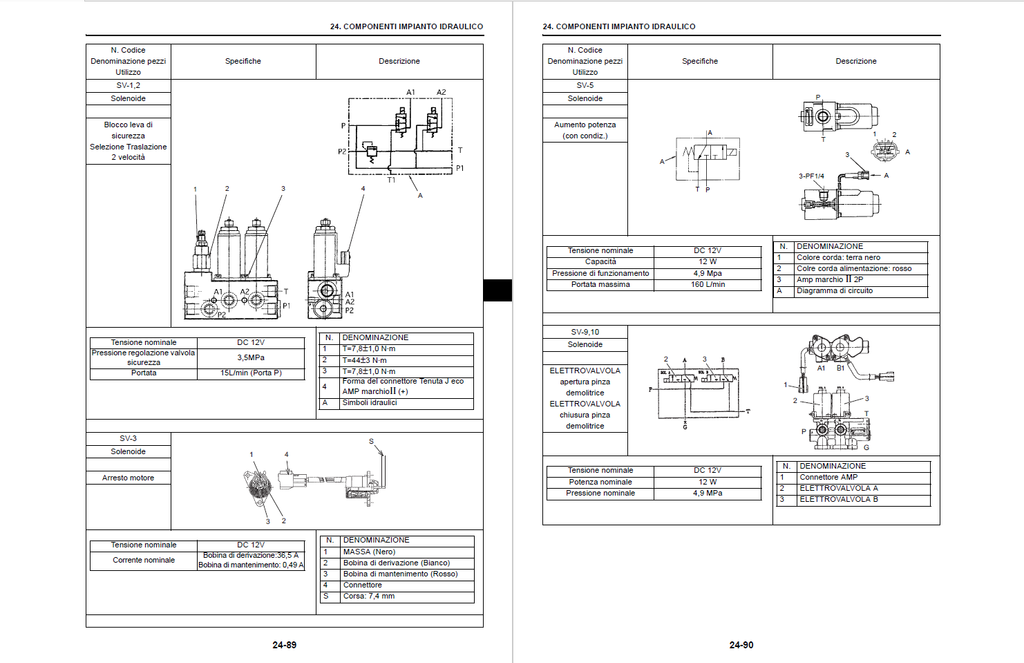

- Componenti impianto

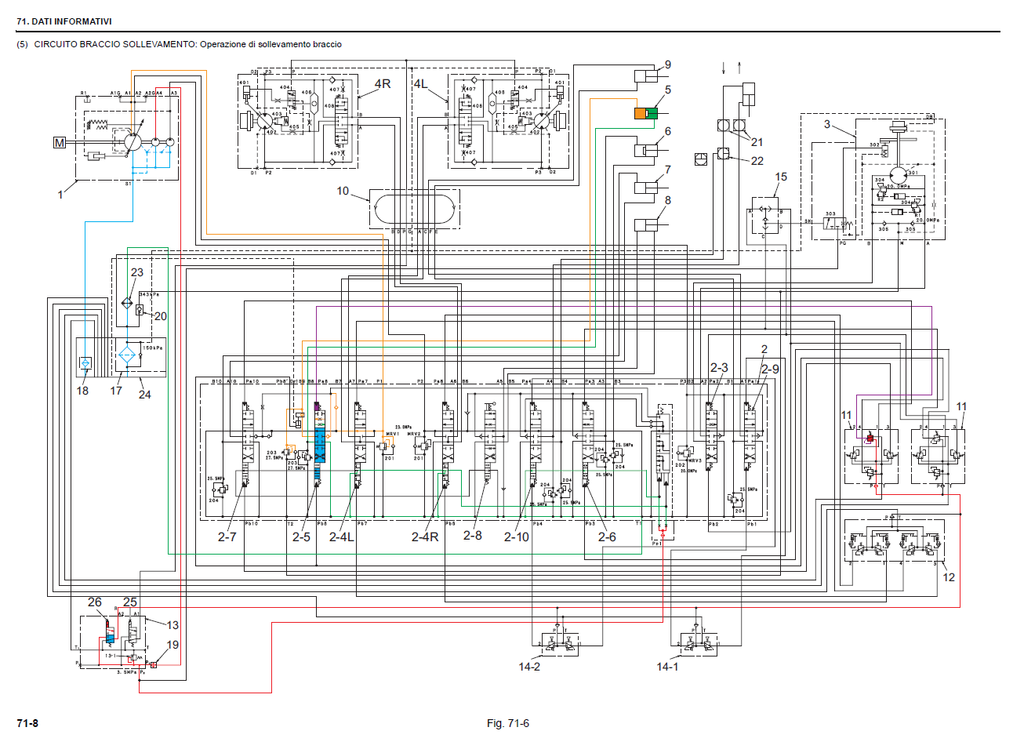

- Circuito idraulico
- Spiegazione funzionamento
- Impianto idraulico
- Smontaggio
- Smontaggio e montaggio generale
- Contenuto del capitolo smontaggio e montaggio generale
- Valori delle coppie di serraggio
- Attrezzatura
- Rimozione ed installazione
- Attrezzo completo e denominazione
- Benna
- Rimozione della benna
- Braccio scavo
- Braccio sollevamento
- Brandeggio
- Lama
- Rimozione ed installazione

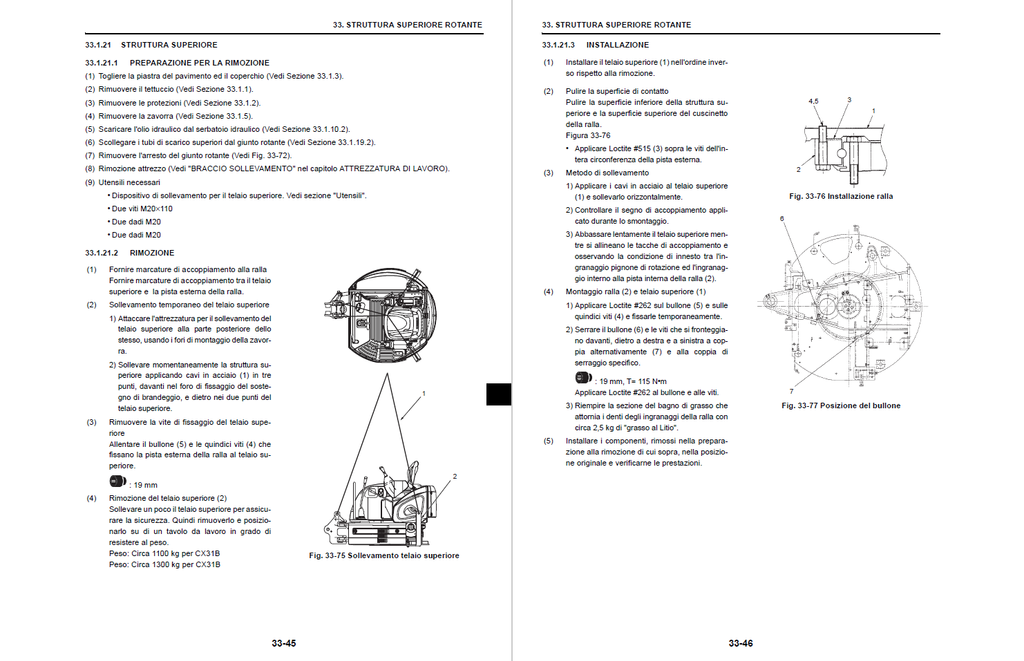

- Struttura superiore rotante
- Valvola solenoide
- Preparazione per la rimozione
- Rimozione
- Sostegno di controllo
- Preparazione per lo smontaggio
- Smontaggio e montaggio
- Standards di manutenzione
- Procedure di controllo e rimedi
- Limite di utilizzo particolari
- Valvola solenoide

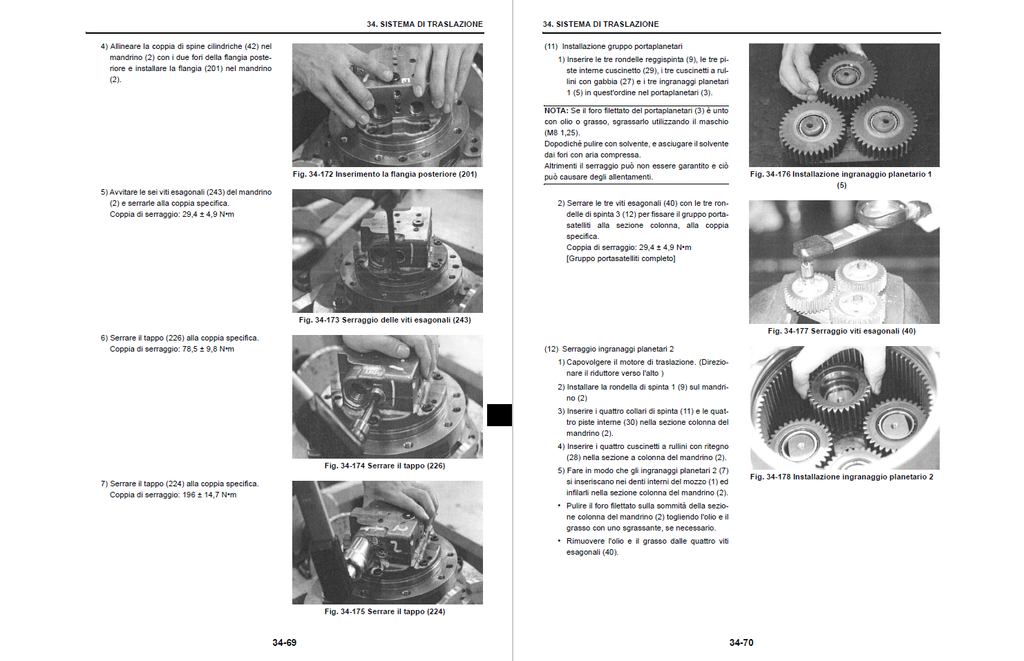

- Sistema di traslazione
- Prefazione
- Smontaggio e montaggio

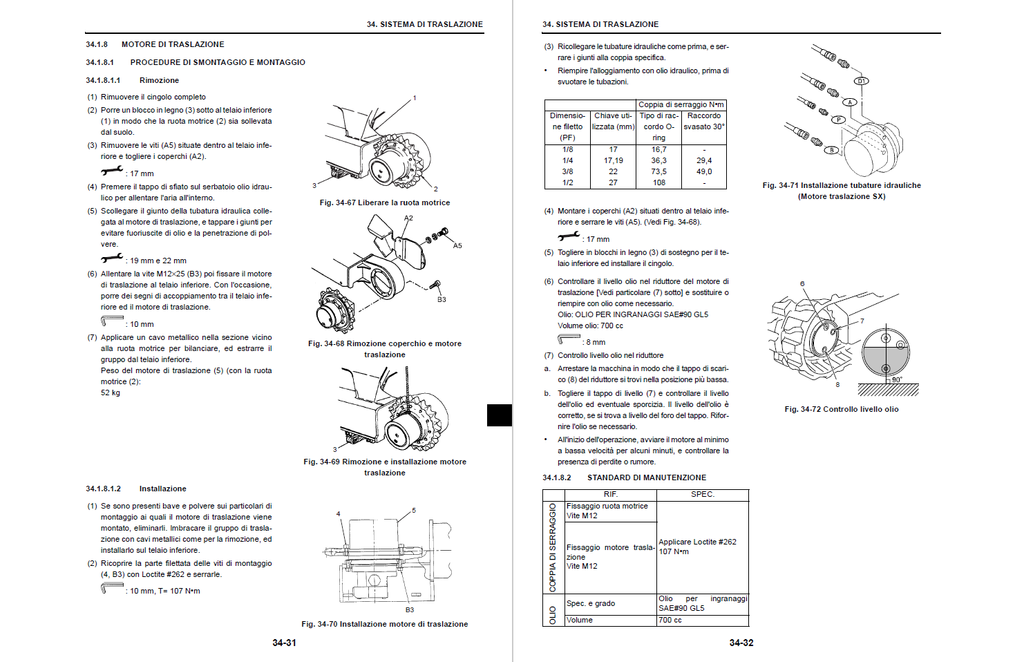

- Motore di traslazione
- Montaggio
- Preparazione
- Precauzioni generali per il montaggio
- Montaggio
- Motore di traslazione
- Smontaggio e montaggio generale
- Diagnosi inconvenienti
- Impianto idraulico
- Precauzioni generali
- Controllo locale delle attuali cause del guasto
- Diagnosi guasti: impianto idraulico
- Diagnosi inconvenienti
- Attrezzo
- Funzionamento traslazione
- Funzionamento rotazione
- Pompa
- Precauzioni generali
- Impianto elettrico
- Diagnosi guasti: impianto elettrico
- Diagnosi inconvenienti
- In generale
- L'avvisatore acustico non suona
- Il faro di lavoro non si illumina
- Funzionamento attrezzo di lavoro
- Funzionamento traslazione
- Decelerazione
- In generale
- Motore
- Diagnosi guasti: motore
- Diagnosi inconvenienti
- Inizio inconveniente
- Inconveniente rotazione motore
- Il rendimento cala
- Altre anomalie
- Elevato consumo di olio
- Il motore consuma troppo carburante
- Il motore non si ferma quando la chiave si trova su OFF
- Dispositivi elettrici
- Elenco dei dispositivi elettrici
- Impianto idraulico
- Motore
- Generalità
- Nomenclatura motore
- Viste esterne motore
- Controllo e regolazione
- Controllo ogni 500 ore o 6 mesi
- Controllo ogni 2000 ore o 2 mesi
- Ricerca guasti
- Preparazione prima della ricerca guasti
- Tavola di riferimento veloce per la ricerca guasti
- Smontaggio, controllo e rimontaggio dei motori
- Utensili speciali di utilizzo
- Smontaggio completo
- Regolazione funzionamento
- Controllo parti e misurazione

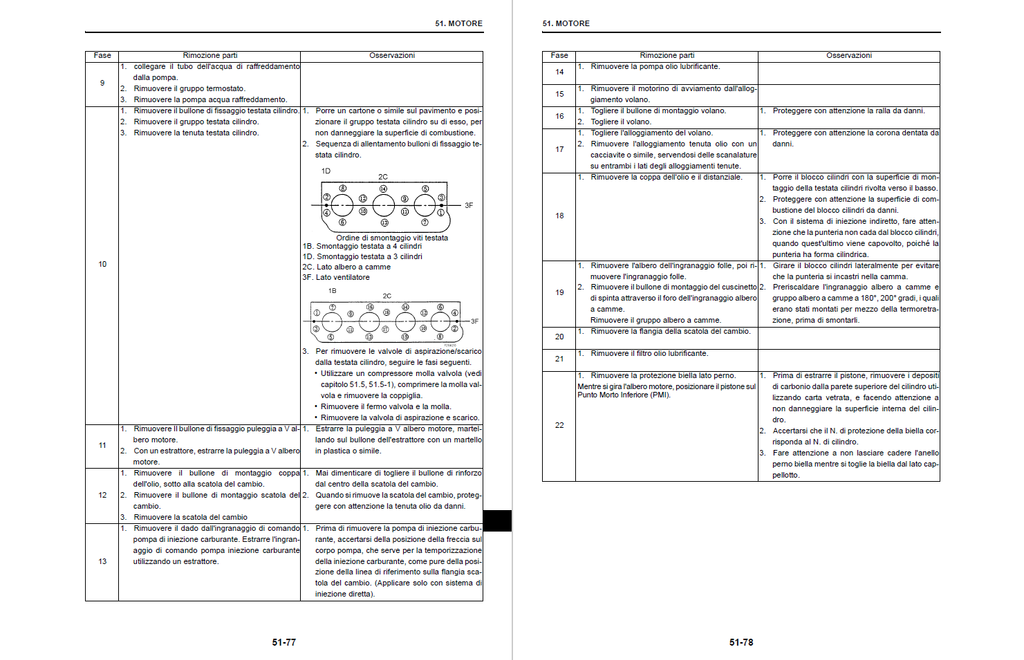

- Procedura di smontaggio
- Procedura di assemblaggio
- Punti di manutenzione
- Sostituzione tenuta olio (lato scatola cambio)
- Sostituzione cuscinetto albero motore
- Impianto lubrificazione
- Punti di manutenzione
- Controllo parti e misurazione
- Impianto di raffreddamento
- Pompa iniezione carburante/variatore
- Turbocompressore: smontaggio, controlli e rimontaggio
- Procedura di lavaggio e verifica
- Lavaggio
- Procedura di verifica
- Procedura di lavaggio e verifica
- Motorino d’avviamento
- Controlli e manutenzione
- Alternatore
- Ricerca guasti
- Cablaggio elettrico
- Standard di manutenzione
- Coppia serraggio per viti e dadi
- Generalità
- Procedure di montaggio degli attrezzi opzionali
- Dati informativi
- Schema circuito elettrico
