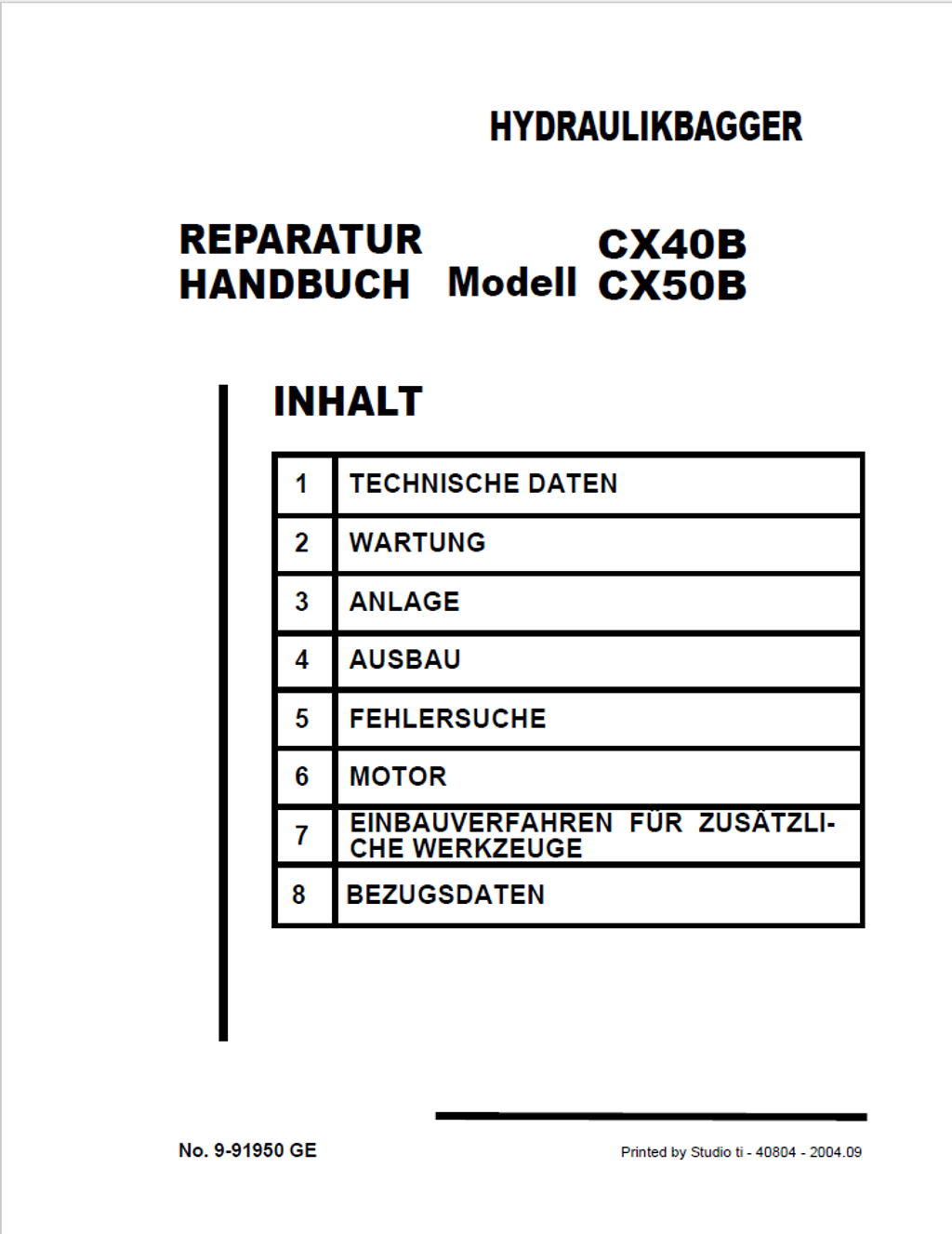

CASE Construction CX40B PH05-03501~, CX50B PJ04-03001~ Hydraulikbagger Reparaturhandbuch 9-91950 Deutsch

Offizieller Handbuch-Überblick

Dieses originale Reparaturhandbuch liefert die maßgeblichen technischen Protokolle für die vollumfängliche Instandsetzung und Systemdiagnose der CASE Kompakt-Hydraulikbagger CX40B und CX50B. Im spezifischen Fokus dieser Dokumentation steht die robustere hydraulische Architektur: Sie taucht extrem tief in die Kalibrierung der AP2D25-Doppelpumpenaggregate sowie in die komplexe Strömungslogik des BCV65-AQ10-Steuerventilblocks ein. Ein massiver Schwerpunkt liegt auf dem vollständig integrierten Motorenkapitel, das die Tiefenüberholung des Yanmar 4TNV88-XYB Direkteinspritzungs-Dieselmotors inklusive mikrometrischer Verschleißtoleranzen (z. B. für Zylinderlaufbuchsen, Kolbenringe und Kurbelzapfen) detailliert beschreibt. Ausgestattet mit systematischen Fehlerbäumen, hochauflösenden Schaltplänen für die Maschinensteuerung und kompromisslosen Drehmomentvorgaben für die GM06VA-Fahrmotoren sowie die gesamte Arbeitskinematik, ermöglicht dieses Werk jede Generalüberholung auf exaktem Herstellerniveau.

• Marke: CASE Construction
• Maschinentyp: Hydraulikbagger
• Handbuchart: Reparaturhandbuch
• Maschinenmodell: CX40B, CX50B
• Seriennummer: PH05-03501~ (für CX40B), PJ04-03001~ (für CX50B)
• Vertriebsregion: N/R
• Buchcode: 9-91950
• Ausgabe: Gedruckt von Studio ti, September 2004
• Sprache: Deutsch
• Seiten: 780
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Zertifizierte Druck- und Kompressionswerte: Vermeiden Sie Leistungseinbußen durch Rätselraten. Das Handbuch liefert die absoluten Herstellernormen für die Überholung der TNV-Dieseltriebwerke. Es spezifiziert den exakten Kompressionsdruck (z. B. 3,43 MPa bei 250 U/min für die 88-106er Serie, mit einer absoluten Verschleißgrenze von 2,75 MPa) sowie die extremen Hochdruckvorgaben für die Kraftstoffeinspritzung (19,6 bis 22,55 MPa je nach Ausführung).

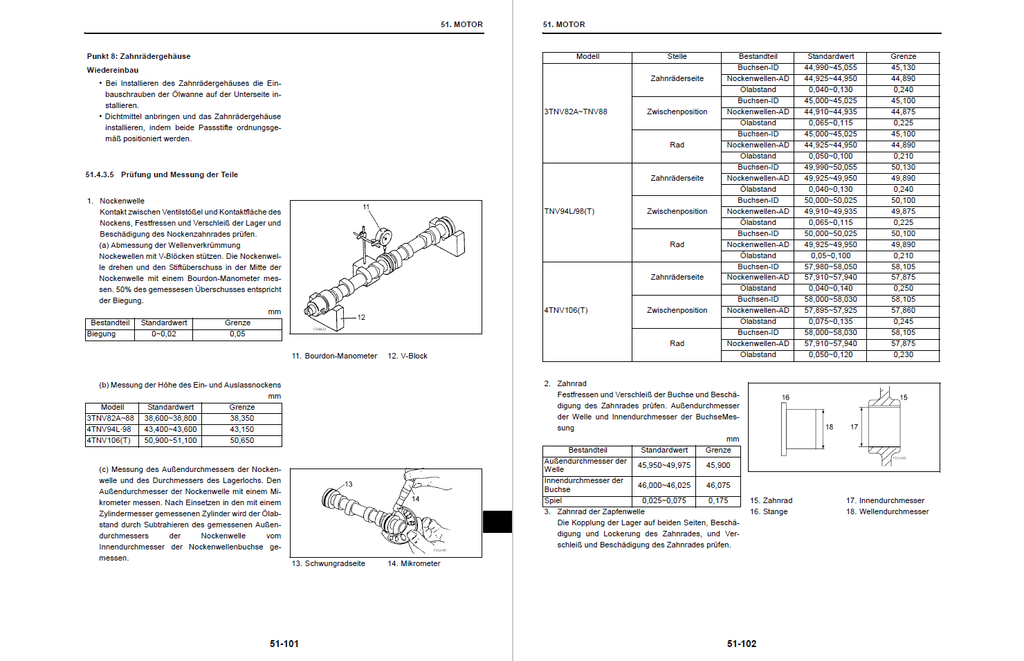

• Mikro-mechanische Toleranzgrenzen für Rumpfmotoren: Erreichen Sie beim Motor-Wiederaufbau kompromisslose Werkspräzision. Das Dokument schlüsselt Verschleißgrenzen tief im Hundertstel-Millimeter-Bereich auf: Es definiert die maximale Zylinderbohrungs-Rundheit (0,03 mm), die absolute Durchbiegungsgrenze der Kurbelwelle (0,02 mm) und das kritische Ölabstands-Spiel der Kurbelzapfen (Einsatzgrenze bei exakt 0,150 mm).
• Strikte Anzugsmomente für Steuer- und Antriebselemente: Sichern Sie die strukturelle Integrität der Hydraulik- und Motorkomponenten. Die Dokumentation zwingt zur exakten Nutzung von Drehmomentschlüsseln und diktiert harte Fakten: Die Pleuellagerbolzen des 4TNV98 erfordern bis zu 58,8 Nm, während der BCV65-AQ10-Steuerventilblock bei der Montage der Druckabbauventile punktgenau mit 58,8 Nm und die massiven Zuganker exakt mit 19,6 Nm fixiert werden müssen, um Leckagen sicher zu verhindern.

Technische Maschinen-Highlights

• Diagnostik des hydraulischen Vorsteuerkreises: Testen Sie den Kraftfluss dynamisch an der Quelle. Das Handbuch instruiert den Einsatz von 49-MPa- und 6,86-MPa-Prüfmanometern zur Systemkalibrierung. Es beschreibt exakt, wie der Vorsteuer-Versorgungsdruck der Tandempumpe auf den kritischen Sollwert von 35,5 kgf/cm² abgeglichen wird, um Leistungsabfälle in der Fahr- und Schwenkkinematik präzise zu isolieren.

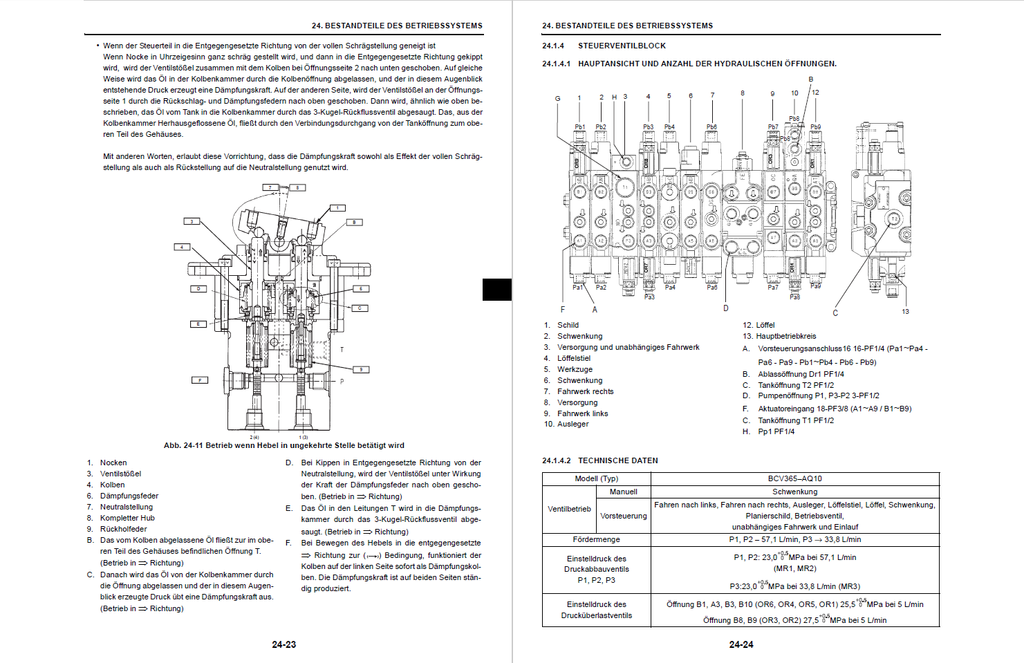

• Tiefenzerlegung der hydraulischen Herzstücke: Verstehen und überholen Sie das BCV65-AQ10 Steuerventil sowie die GM06VA-Fahrmotoren bis auf die letzte Dichtlippe. Das Dokument visualisiert die Demontage der Drucküberlastventile sowie der Prioritätssteuerung und liefert exakte Schnittansichten zur Vermeidung von Strömungsabrissen und Kavitation in den Wegeventilen.
• Architektur des elektrischen Nervensystems: Das Werk durchleuchtet die gesamte Bordelektronik über hochauflösende Schaltpläne und Kabelstrang-Leitungspläne. Anstatt Kabelbäume auf Verdacht zu tauschen, leitet es Sie zur punktgenauen Überprüfung von Verbinder-Pins, Schalter-Widerständen und der Spannung an kritischen Magnetventilen (wie dem Sperrhebel-Solenoid) an.

Der Analytische Problemlöser

• Logikbasierte Fahrwerk-Diagnostik: Wenn die Maschine nicht von der 1. in die 2. Fahrstufe schaltet oder einseitig an Zugkraft verliert, führt Sie ein rigoroser Diagnose-Algorithmus direkt zur Fehlerquelle. Die Prüfung reicht vom Abfall des Vorsteuerdrucks über festsitzende Fahrwerkspulen bis hin zur Analyse des Hydrauliköl-Rücklauffilters auf spezifische Metallpartikel, um Getriebeschäden an den Planetenantrieben sicher zu identifizieren.
• Eliminierung von Zylinderdrift (Werkzeugabsenkung): Der Baggerarm oder das Planierschild sackt unter Last ab? Die Fehler-Matrix trennt mechanische und hydraulische Ursachen messerscharf. Sie leitet den Mechaniker zur Inspektion der Überlast-Sicherheitsventile an, kontrolliert den Sitz des Rückflussventils auf Fremdkörper und analysiert das interne Kolben-Leckagevolumen der Zylinder unter Druck.
• Thermische Abgas- und Verbrennungsanalyse: Wenn der Motor raucht oder überhitzt, bietet die Matrix sofortige Abhilfe. Sie korreliert Abgasfarben (weiß/schwarz) mit spezifischen Defekten wie einer verstopften Luftansaugung, mangelnder Kühlmitteldichte oder einem unzureichenden Thermostat-Öffnungshub (dieser muss bei 85 °C Wassertemperatur zwingend 8 mm oder mehr betragen).

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses offizielle Reparaturhandbuch umfasst die tiefgreifende Systemdiagnose, Hydraulik- und Fahrwerksmechanik sowie die hochkomplexe mechanische Instandsetzung der Yanmar TNV-Rumpfmotoren. Wie vom Hersteller im Vorwort des Motorenkapitels ausdrücklich festgelegt, ist für die innere Feinzerlegung spezifischer Peripherie-Bauteile (insbesondere der YDP-MP Kraftstoffeinspritzpumpe), des mechanischen Drehzahlreglers sowie des Anlassers und Wechselstromgenerators auf die separaten Service-Handbücher der jeweiligen Zulieferer zurückzugreifen. Ihr Ausbau aus dem Motorblock wird in diesem Handbuch jedoch ausführlich behandelt.

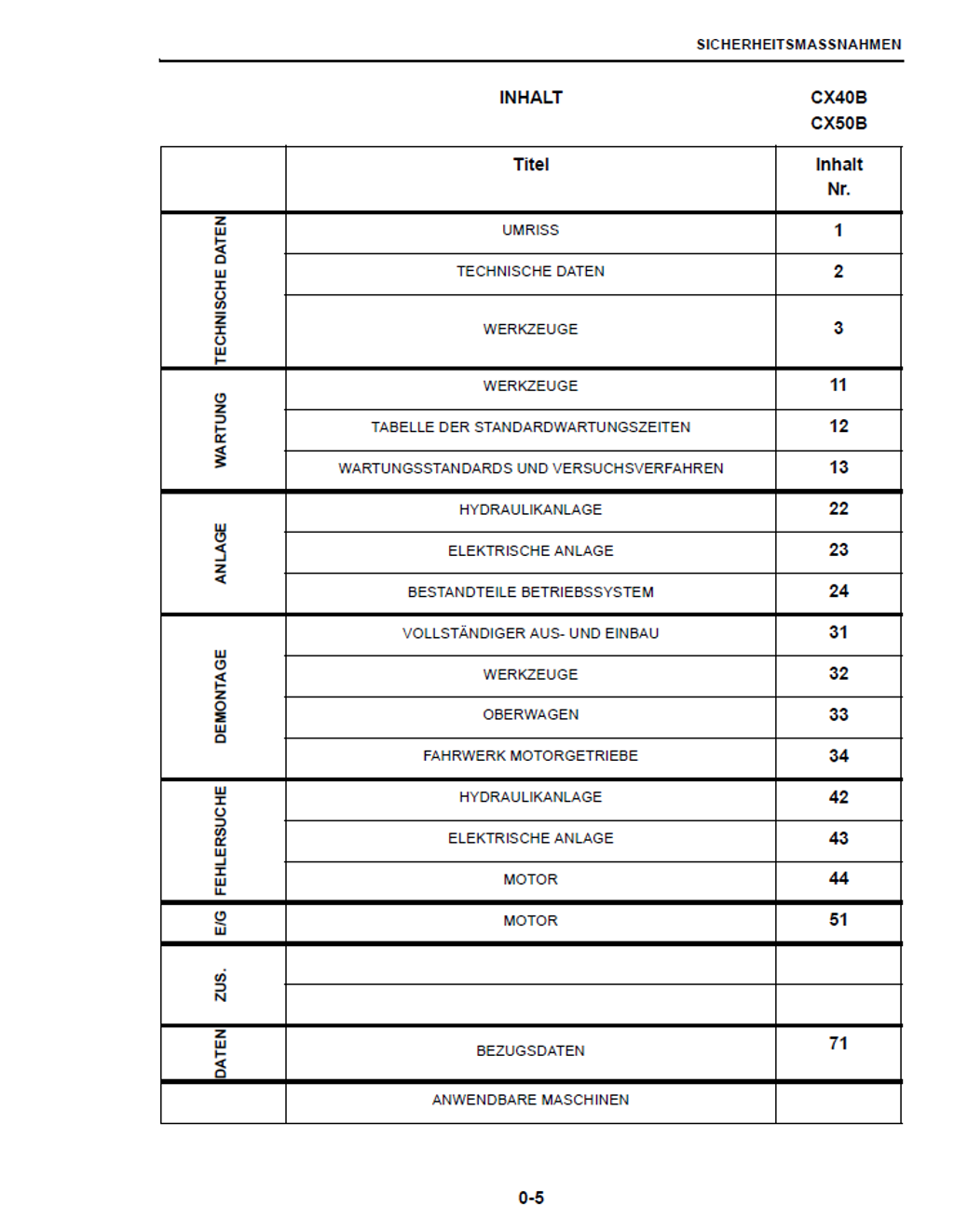

Inhaltsverzeichnis

• UMRISS
  • ALLGEMEINE REPARATURVORSCHRIFTEN
    • VORBEREITUNG VOR AUSBAU
    • SICHERHEIT WÄHREND DER MONTAGE UND DEMONTAGE
    • AUS- UND EINBAU DER HYDRAULISCHEN AUSRÜSTUNG

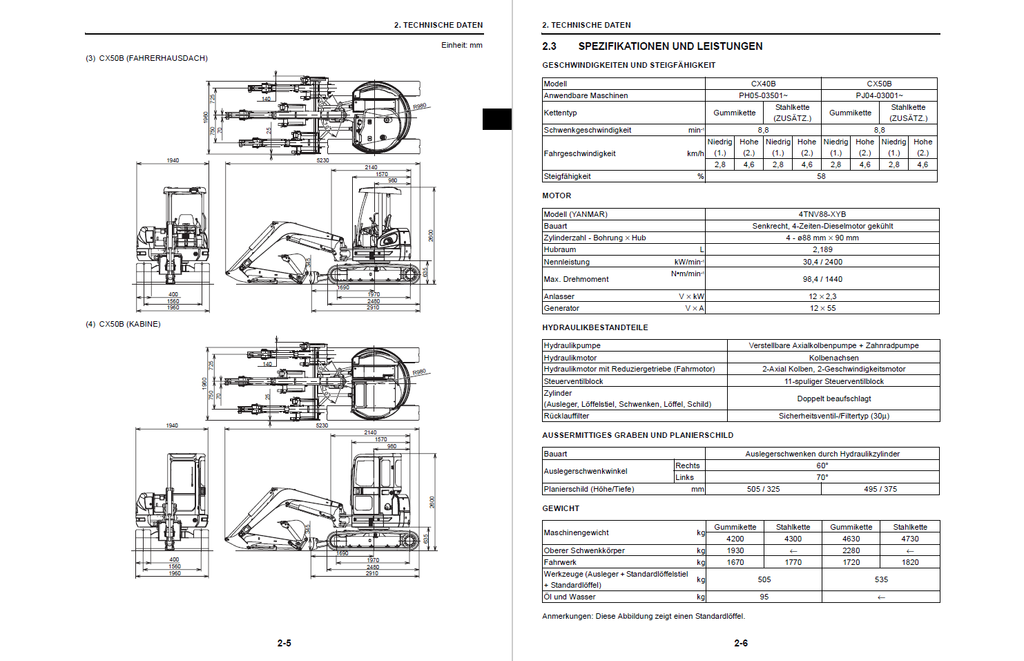

• TECHNISCHE DATEN
  • BENENNUNG DER BESTANDTEILE
  • TECHNISCHE DATEN
  • MOTOR LEISTUNGSKURVE
• WERKZEUGE
  • AUSLEGER
    • AUSLEGER-MESSZEICHNUNGEN
    • WARTUNGSSTANDARDWERTE FÜR AUSLEGER
  • LÖFFELSTIEL
    • MESSZEICHNUNGEN DES LÖFFELSTIELS

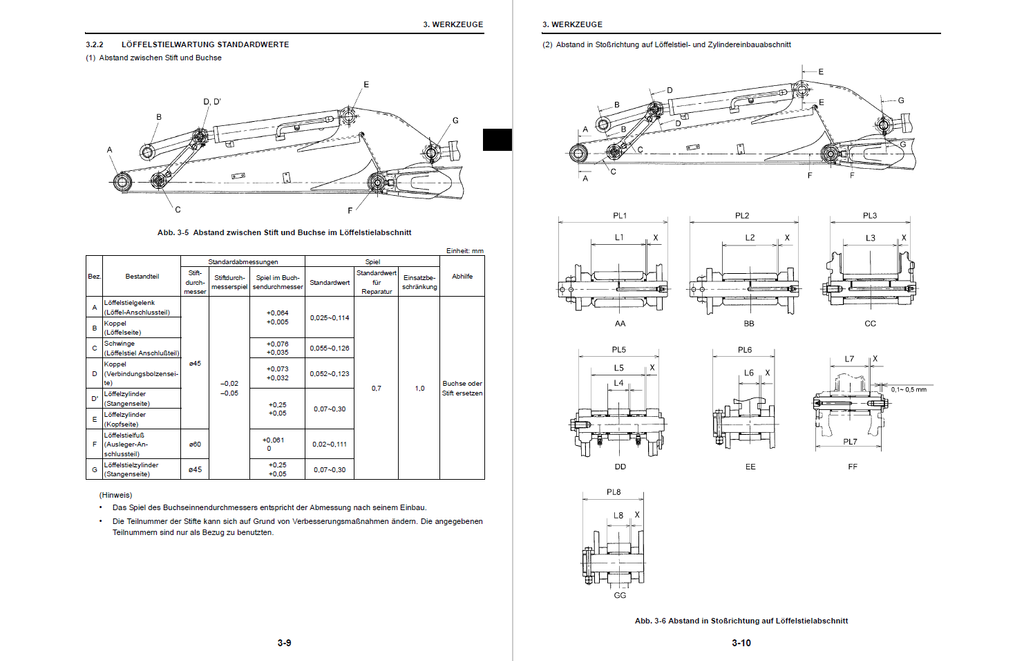

    • LÖFFELSTIELWARTUNG STANDARDWERTE
  • LÖFFEL
    • LÖFFEL-MESSZEICHNUNG
    • DETAIL DER LÖFFELANSCHLUSSMESSZEICHNUNG
  • PLANIERSCHILD
    • MESSZEICHNUNGEN DES PLANIERSCHILDS
    • WARTUNGSSTANDARDWERTE FÜR PLANIERSCHILD
• WARTUNG
  • WERKZEUGE
    • OBERWAGEN-HEBEWERKZEUG
  • TABELLE DER STANDARDWARTUNGSZEITEN
    • TABELLE DER STANDARD WARTUNGSZEITEN
  • WARTUNGSSTANDARDS UND VERSUCHSVERFAHREN
    • ANWENDUNG DES WARTUNGSSTANDARDS UND VORSICHTSMASSNAHMEN
    • STANDARDTAFEL ZUR LEISTUNGSPRÜFUNG
      • TAFEL DER STANDARDWERTE
    • MESSUNG DER MOTORGESCHWINDIGKEIT
• ANLAGE

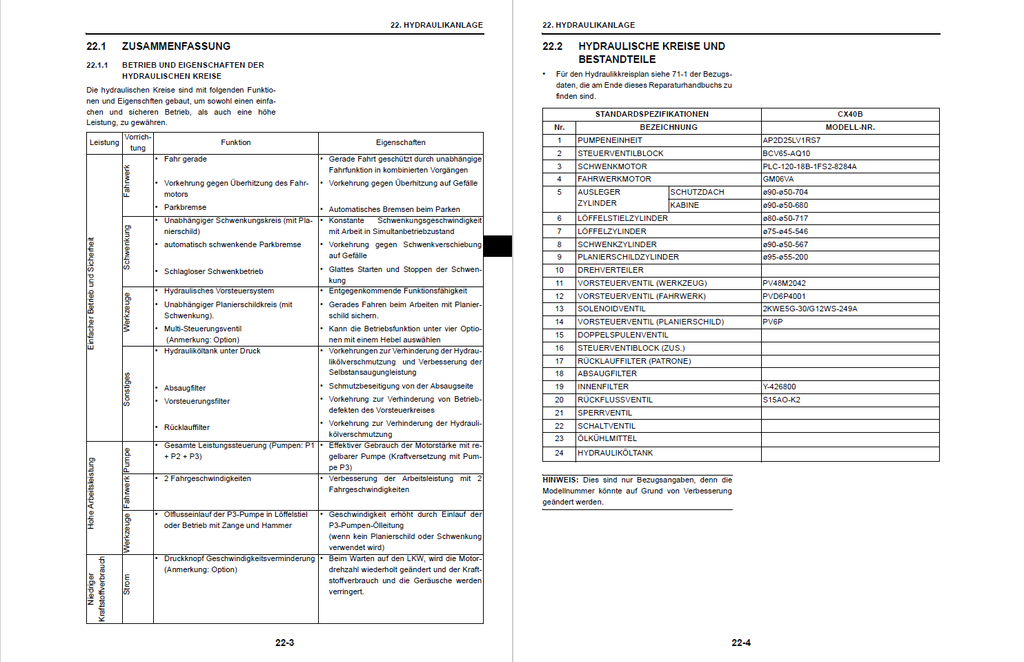

  • HYDRAULIKANLAGE
    • HYDRAULISCHE KREISE UND BESTANDTEILE
    • BETRIEB DER HYDRAULISCHEN ANLAGE
      • FARBKENNZEICHNUNGSSTANDARD FÜR HYDRAULISCHE KREISE
  • ELEKTRISCHE ANLAGE
    • ZEICHENERKLÄRUNG DER SCHALTPLÄNE UND DER ELEKTRISCHEN VERBINDUNGEN
      • ELEKTRISCHER SCHALTPLAN
      • ELEKTRISCHE VERBINDUNG
    • ELEKTRISCHE AUSRÜSTUNG UND VERDRAHTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
      • VERDRAHTUNG UND KABELLISTE
      • BESTANDTEILE UND VERDRAHTUNGSANORDNUNG
        • Kabinenteil (ZUS.)
  • BESTANDTEILE BETRIEBSSYSTEM
    • HYDRAULIKBESTANDTEILE
      • HYDRAULISCHE PUMPE
        • ZUSAMMENFASSUNG
      • VORSTEUERVENTIL (WERKZEUG)
        • ZUSAMMENFASSUNG
      • SCHWENKMOTOR
        • GESAMTSICHT
        • HYDRAULIKKREIS
        • TECHNISCHE DATEN
    • ELEKTRISCHE AUSRÜSTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
      • SPEZIFIKATIONEN DER ELEKTRISCHEN ANLAGE
• DEMONTAGE
  • VOLLSTÄNDIGER AUS- UND EINBAU
    • ALLGEMEINE AUSBAU UND EINBAU
      • AUSBAU UND EINBAU (ALLGEMEINE BESCHREIBUNG)
      • DREHMOMENTSPEZIFIKATIONEN

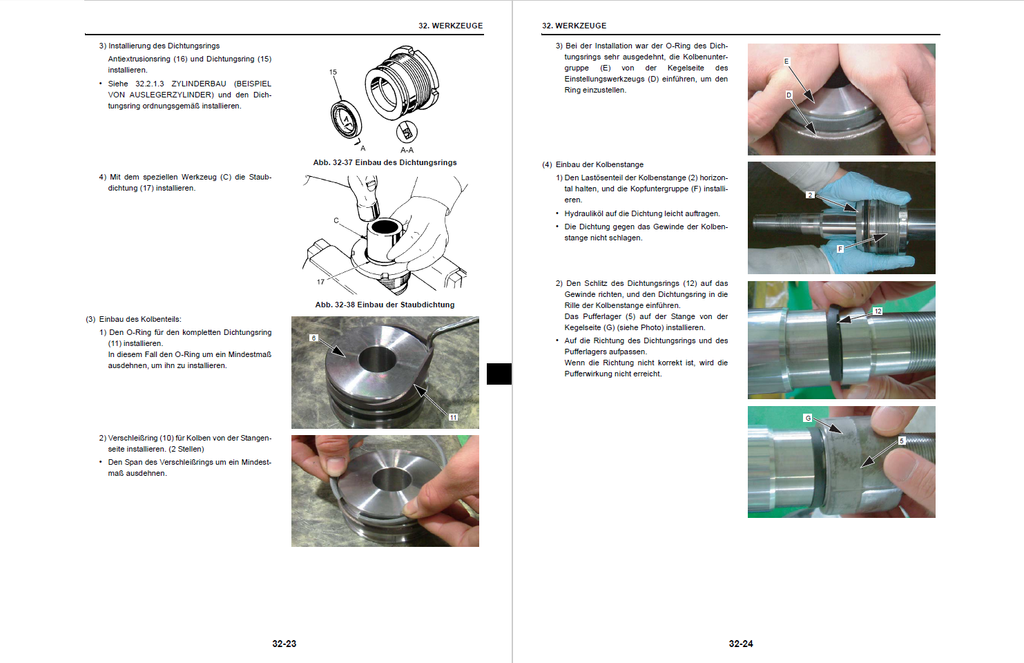

  • WERKZEUGE
    • AUS- UND EINBAU
      • KOMPLETTE WERKZEUGE UND BENENNUNG
      • LÖFFEL
        • LÖFFEL AUSBAU
      • LÖFFELSTIEL
      • AUSLEGER
      • SCHWENKEN
      • PLANIERSCHILD
    • WERKZEUGLISTE

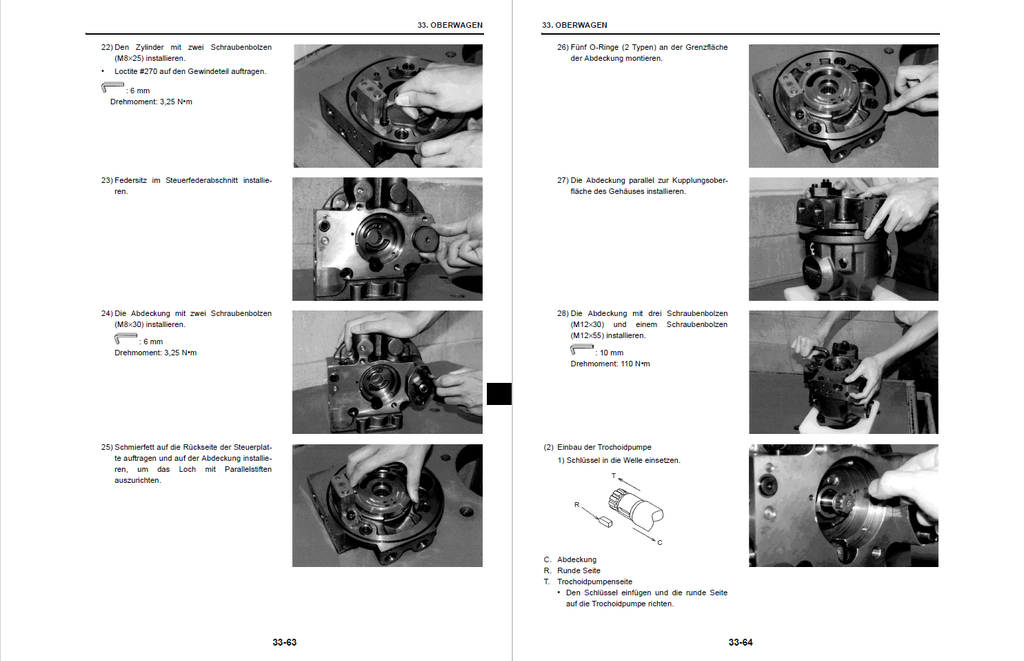

  • OBERWAGEN
    • AUS- UND EINBAU
      • FAHRERHAUSDACH / KABINE
      • HAUBE (ABDECKUNG)
      • KOMPETTE FUßPLATTE
      • BATTERIE
      • KONTERGEWICHT
      • HYDRAULIKÖLPUMPE
      • STEUERVENTILBLOCK
      • SOLENOIDVENTIL
      • KRAFTSTOFFTANK
      • HYDRAULIKÖLTANK
      • LUFTFILTER
      • GENERATOR
      • SCHALLDÄMPFER
      • KONTROLLSTAND
      • ANLASSER
      • KÜHLER
      • MOTOR
      • STEUERHEBELVENTIL
      • SCHWENKMOTOR
      • DREHVERTEILER
      • OBERWAGEN
    • MONTAGE UND DEMONTAGE
      • HYDRAULISCHE PUMPE
      • STEUERVENTILBLOCK
      • VORSTEUERVENTIL (WERKZEUG)
      • VORSTEUERVENTIL (FAHRWERK)
      • SCHWENKMOTOR
      • DREHVERTEILER

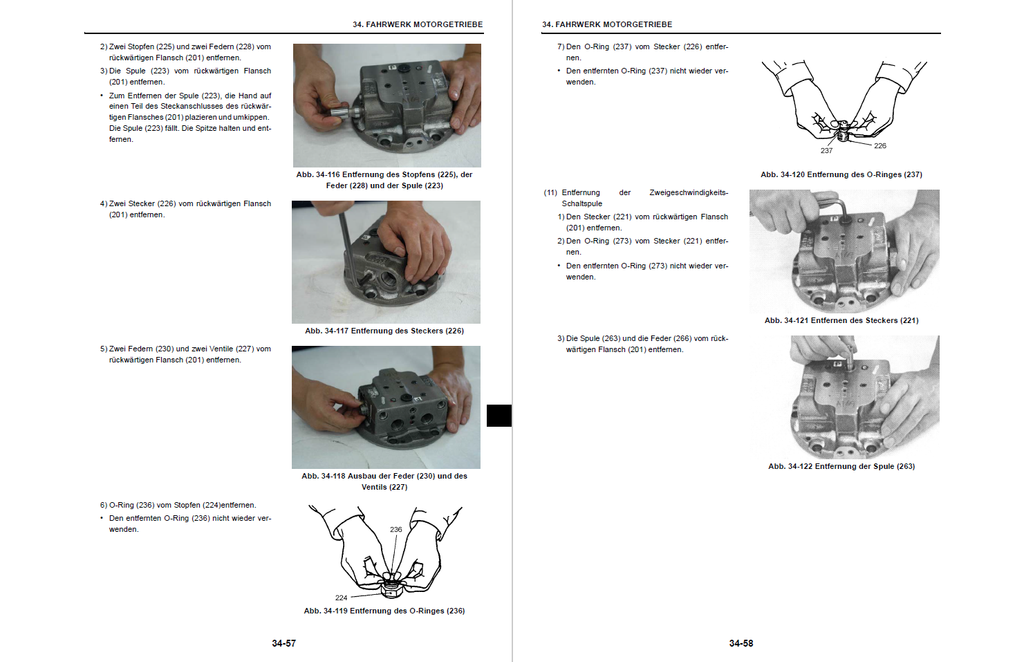

  • FAHRWERK MOTORGETRIEBE
    • AUS- UND EINBAU
      • BENENNUNG DER FAHRWERKSYSTEMTEILE
      • KETTE
        • VERFAHREN F. AUSBAU UND EINBAU
          • Gummikette ausbauen
      • WARTUNGSSTANDARDS
    • MONTAGE UND DEMONTAGE
      • FAHRWERKMOTOR
        • AUSBAU
          • VORBEREITUNG FÜR DEN AUSBAU
        • EINBAU
          • VORBEREITUNG
          • ALLGEMEINE SICHERHEITSHINWEISE WÄHREND DES EINBAUS
• FEHLERSUCHE
  • HYDRAULIKANLAGE
    • ALLGEMEINE VORKEHRUNGEN

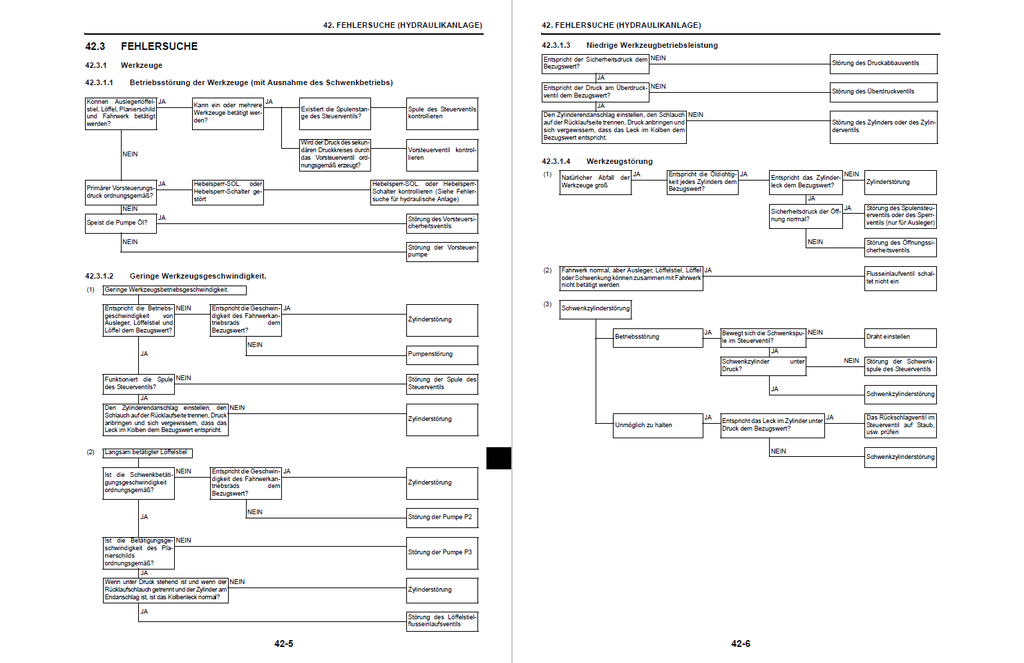

    • FEHLERSUCHE
      • WERKZEUGE
      • FAHRT
      • SCHWENKLAUF
      • PUMPE
  • ELEKTRISCHE ANLAGE
    • FEHLERSUCHE: ELEKTRISCHE ANLAGE
    • FEHLERSUCHE
      • ALLGEMEINES
      • WERKZEUGBETRIEB
      • FAHRT
      • VERZÖGERUNG
  • MOTOR
    • ELEKTRISCHE AUSRÜSTUNG
      • LISTE DER ELEKTRISCHEN AUSSTATTUNG
• MOTOR
  • ALLGEMEINES
  • INSPEKTION UND EINSTELLUNG
    • REGELMÄßIGER WARTUNGSPLAN
  • FEHLERSUCHE
  • AUSBAU, PRÜFUNG UND EINBAU DES MOTORS
    • Vollständiger Ausbau
    • Ausbauverfahren
    • Prüfung und Messung der Teile
    • ZAHNRÄDERZUG UND NOCKENWELLE
      • Bestandteile
  • SCHMIERANLAGE
  • KÜHLANLAGE
  • KRAFTSTOFFEINSPRITZPUMPE/MOTORDREHZAHLREGLER
    • EINLEITUNG
  • TURBOKOMPRESSOR: AUSBAU, PRÜFUNG UND EINBAU
    • STRUKTUR UND FUNKTIONEN
      • Hauptspezifikationen
      • Aufbau
  • ANLASSERMOTOR

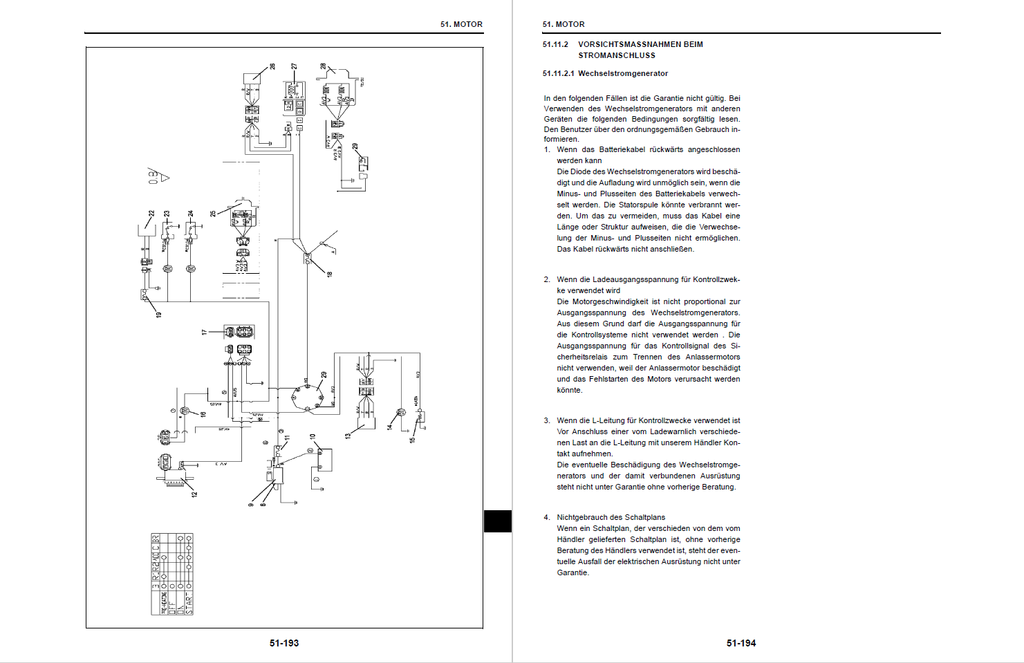

  • WECHSELSTROMGENERATOR
  • ELEKTRISCHE ANLAGE
  • WARTUNGSSTANDARDWERTE
    • MOTORKÖRPER
      • Zylinderkopf
    • Schmierölanlage (Trochoidpumpe)
  • DREHMOMENT FÜR SCHRAUBEN UND MUTTERN
    • DREHMOMENTWERTE FÜR DIE WICHTIGSTEN SCHRAUBEN UND MUTTERN
• BEZUGSDATEN
  • STROMKREISPLAN
    • STANDARDSPEZIFIKATIONEN
    • BETRIEB DER HYDRAULISCHEN ANLAGE

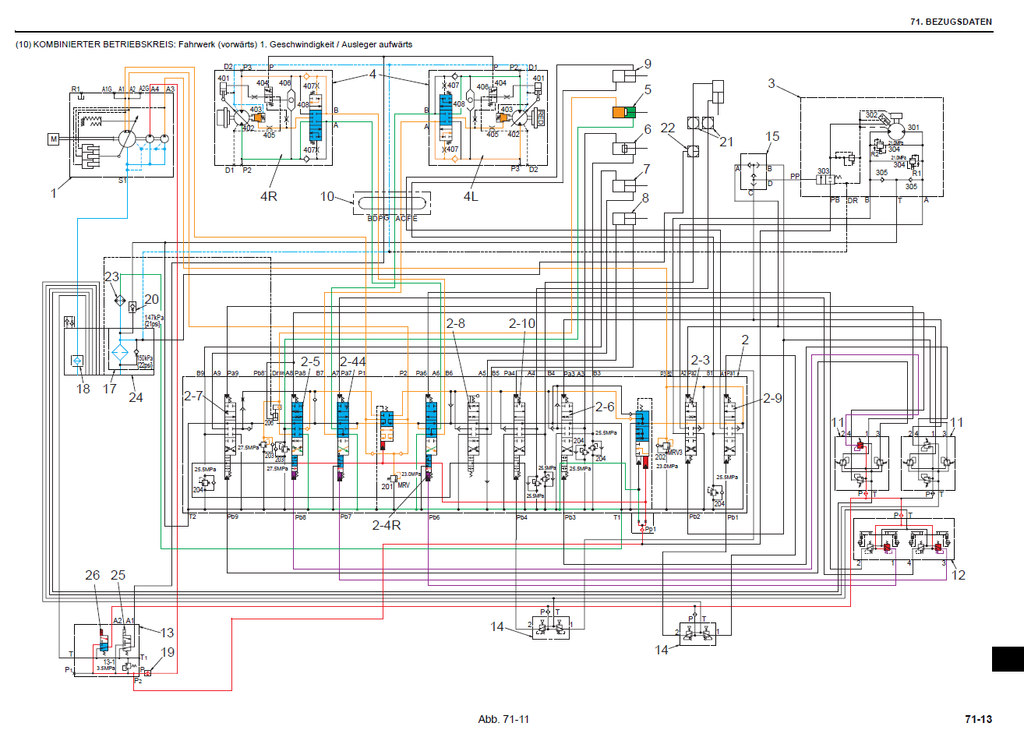

    • LEITUNGSPLAN DER HYDRAULISCHEN ANLAGE
  • ELEKTRISCHER SCHALTPLAN
