CASE Construction CX75SR Escavatore cingolato Set di schemi (Schematic Set) 9-40600IT Italiano
$ 18.99 USD
Panoramica Ufficiale del Manuale
Questo Set di schemi (Schematic Set) costituisce la mappa diagnostica ed elettro-idraulica definitiva per l'escavatore cingolato compatto a raggio di rotazione ridotto modello CX75SR. L'opera si distingue per l'analisi approfondita delle architetture cinematiche speciali tipiche di questa macchina, fornendo limiti di usura micrometrici inflessibili non solo per l'infrastruttura standard, ma soprattutto per il braccio retro-disassato (offset boom) e la lama di livellamento. Dal punto di vista meccatronico, esplora le logiche di controllo dell'accelerazione gestite dal regolatore elettronico accoppiato al motore Isuzu CC-4JG1. Il manuale detta inoltre i rigorosi protocolli di calibrazione strumentale tramite il tester avanzato "Multi-Handy 2051", essenziale per mappare le doppie pompe a pistoni assiali e tarare chirurgicamente le valvole di scarico principali e di sicurezza dedicate alle attrezzature opzionali. Arricchito da diagrammi temporali per i relè, organigrammi di ricerca guasti e matrici di pin-out, è lo strumento ingegneristico assoluto per la risoluzione dei problemi complessi su questo specifico escavatore compatto.
- Marca: CASE Construction
- Tipo di macchinario: Escavatore cingolato
- Tipo di manuale: Set di schemi (Schematic Set)
- Modello di macchina: CX75SR
- Numero di serie: N/R
- Regione: N/R
- Codice del manuale: 9-40600IT
- Edizione: Stampato in Francia, Luglio 2002
- Lingua: Italiano
- Pagine: 144
- Formato di file: Documento PDF (Ricercabile)
Punti Strategici di Vendita

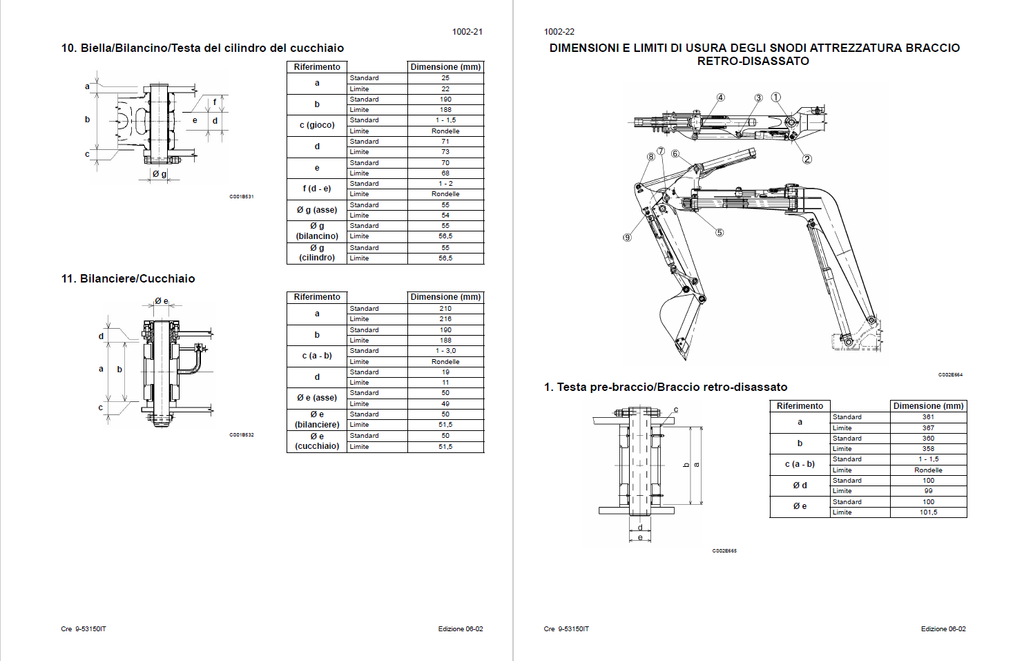

- Tolleranze Assolute per Cinematica "Retro-disassata" (Offset): Il manuale elimina le congetture durante la revisione di questa complessa infrastruttura a raggio ridotto. Fornisce i parametri micrometrici esatti per gli snodi critici: sancisce che l'asse di articolazione della testa pre-braccio/braccio retro-disassato da 100 mm deve essere sostituito al raggiungimento del limite di usura di 99 mm, mentre per il sottocarro fissa il diametro limite dei rulli inferiori a 112 mm (rispetto ai 118 mm originali).
- Forze di Serraggio per Componenti Strutturali: Garantisce la massima sicurezza e integrità della macchina prescrivendo coppie di serraggio ad alta resistenza. L'opera impone l'applicazione di valori massicci compresi tra 850 e 992 Nm per l'ancoraggio dei contrappesi posteriori (tramite bulloni M24), e richiede da 267 a 312 Nm per l'installazione dei motoriduttori di traslazione in combinazione con frenafiletti (Loctite 262).

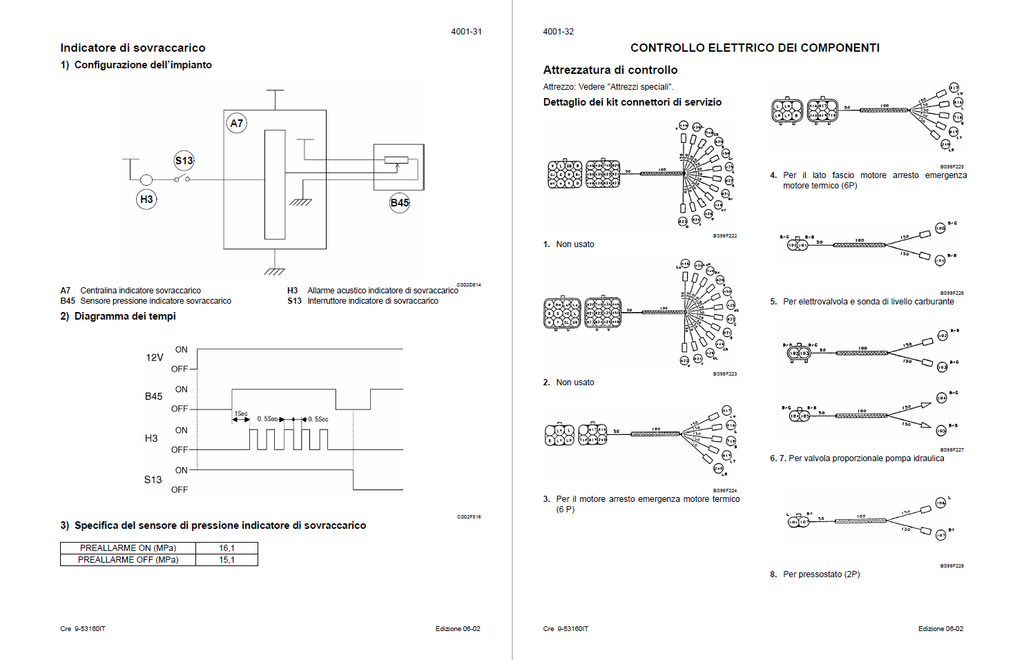

- Taratura dell'Indicatore di Sovraccarico Elettronico: Mette in sicurezza le operazioni di sollevamento svelando i parametri esatti della centralina (A7). Detta le pressioni millimetriche di intervento per il sensore B45: l'allarme acustico e visivo deve scattare esattamente quando la pressione raggiunge i 16,1 MPa (ON) e disattivarsi solo quando la pressione scende a 15,1 MPa (OFF).
Caratteristiche e Punti Salienti
- Pressioni Specifiche per Lama e Braccio Disassato: Sfrutta le procedure strumentali (Kit CAS 30039 / Multi-Handy 2051) per calibrare le funzioni esclusive del modello CX75SR. Prescrive di tarare la valvola di scarico principale a 294 ± 1 bar, mentre fissa valori indipendenti e asimmetrici per il braccio retro-disassato: 319 ± 5 bar per lo spostamento a destra e 333 ± 5 bar per lo spostamento a sinistra, garantendo una fluidità di scavo perfetta.
- Test Termico a Resistenza Diretta dei Sensori: Trasforma la diagnosi termica in un processo scientifico. Il manuale illustra la procedura di ispezione a banco (con becher riscaldato e termometro) per la sonda della temperatura dell'olio (B10) e dell'acqua (B9): impone che il valore ohmico registrato dal multimetro sia esattamente di 153,9 Ω a 50°C, crollando vertiginosamente a 32,3 Ω a 95°C.
- Mappatura Elettrica su Larga Scala e Decodifica Bobine: Oltre a fornire le topografie elettriche giganti (Busta 9-43640) con le legende dei colori dei fili (es. BR per nero con righe rosse), il testo indica i valori di resistenza esatti per testare fisicamente l'elettronica. Ad esempio, sancisce che le bobine del blocco a 3 elettrovalvole devono misurare 45 Ω a 20°C, permettendo di isolare i cortocircuiti prima di procedere a costose sostituzioni.
Risolutore di Problemi in Officina
- Isolamento Guasti sulla 2a Velocità di Traslazione: Azzera i tempi di ricerca quando l'escavatore rifiuta l'alta velocità. La guida porta il tecnico a misurare la pressione di pilotaggio verso l'elettrovalvola a fascia marrone (Y4), che deve attestarsi a 42 bar. In caso di pressione corretta ma mancato inserimento, illustra come eseguire i test ohmici per isolare un'avaria alla bobina, evitando di smontare inutilmente i riduttori cingolo.
- Diagnosi Avanzata del Freno di Rotazione Bloccato: Fornisce un organigramma mirato per sbloccare la torretta. Insegna a testare la pressione di sblocco all'uscita dell'elettrovalvola a fascia rosa (Y3), che deve superare i 30 bar. Se il problema persiste, detta le istruzioni per eseguire un test di drenaggio a 50°C sul motore di rotazione.
- Collaudo Flussometrico per le Deviazioni in Traslazione: Offre una soluzione chirurgica per le macchine che non viaggiano in linea retta. Sancisce un severo test di drenaggio indipendente sui motori cingolo: se misurando l'olio fuoriuscito in un minuto la differenza di perdita tra i due motori risulta superiore a 1 litro al minuto, il manuale ordina l'immediata revisione o sostituzione del motore più usurato.
Nota di Trasparenza e Specifiche dell'Opera: Questo prodotto è il Set di schemi (Schematic Set / Manuale di Diagnostica) ufficiale focalizzato esclusivamente sulla meccatronica, idraulica di potenza e tolleranze cinematiche dell'escavatore compatto CASE CX75SR. Questo volume copre le architetture idrauliche specifiche come la lama di livellamento e il braccio retro-disassato. È inclusa l'interfaccia elettrica con il motore Isuzu CC-4JG1; tuttavia, come da prassi per le pubblicazioni del costruttore, lo smontaggio meccanico profondo e la revisione interna (Overhaul) del blocco motore diesel non sono documentati in questa sede e richiedono il manuale di officina del motore indipendente.

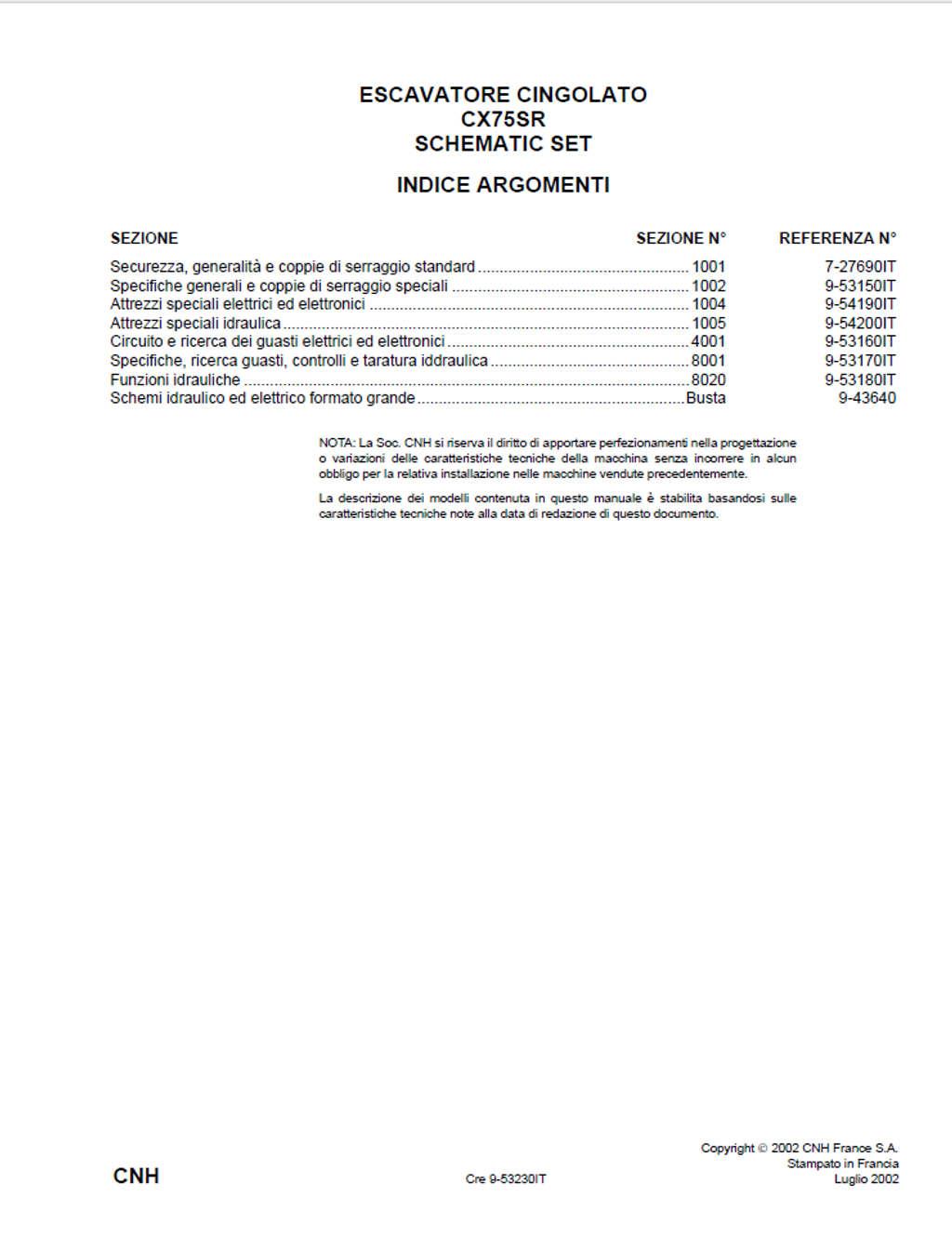

Indice Generale
- Securezza, generalità e coppie di serraggio standard
- Generalità
- Sicurezza
- Coppie di serraggio standard per dadi e viti con testa

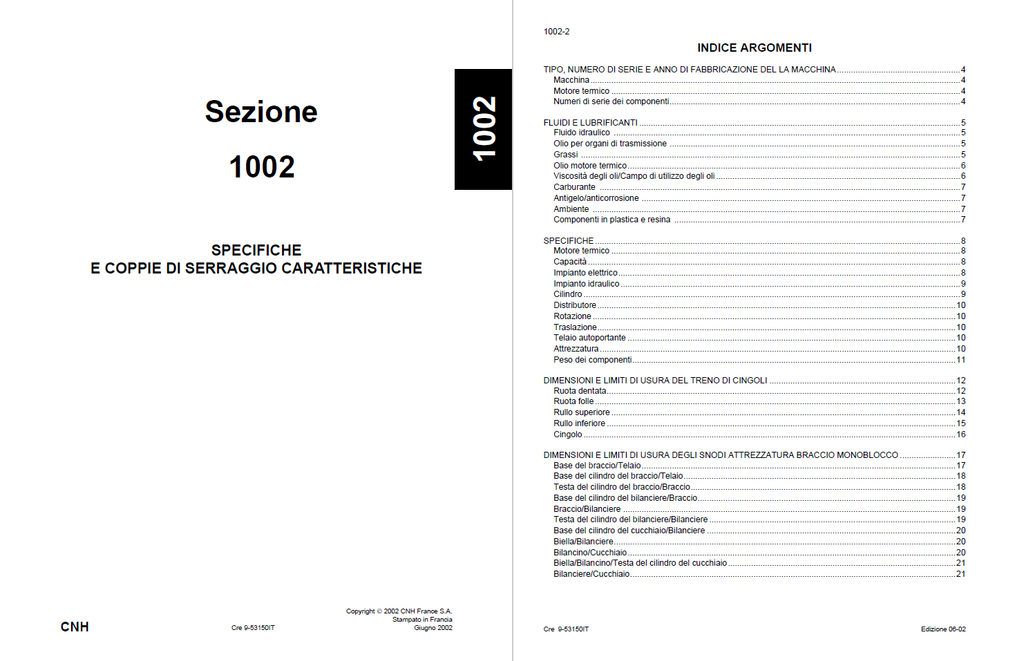

- Specifiche generali e coppie di serraggio speciali
- Tipo, numero di serie e anno di fabbricazione della macchina
- Macchina
- Motore termico
- Numeri di serie dei componenti
- Fluidi e lubrificanti
- Fluido idraulico
- Olio per organi di trasmissione
- Grassi
- Olio motore termico
- Viscosità degli oli/Campo di utilizzo degli oli

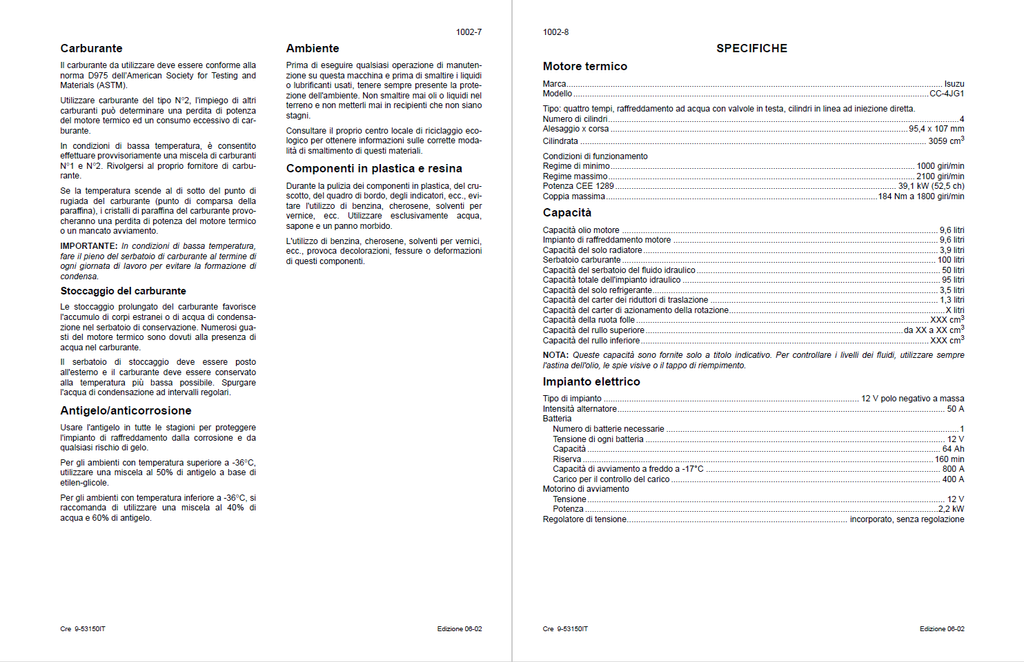

- Carburante
- Antigelo/anticorrosione
- Ambiente
- Componenti in plastica e resina
- Specifiche
- Motore termico
- Capacità
- Impianto elettrico
- Impianto idraulico
- Cilindro
- Distributore
- Rotazione
- Traslazione
- Telaio autoportante
- Attrezzatura
- Peso dei componenti
- Dimensioni e limiti di usura del treno di cingoli
- Ruota dentata
- Ruota folle
- Rullo superiore
- Rullo inferiore
- Cingolo
- Dimensioni e limiti di usura degli snodi attrezzatura braccio monoblocco
- Base del braccio/Telaio
- Base del cilindro del braccio/Telaio
- Testa del cilindro del braccio/Braccio
- Base del cilindro del bilanciere/Braccio
- Braccio/Bilanciere
- Testa del cilindro del bilanciere/Bilanciere
- Base del cilindro del cucchiaio/Bilanciere
- Biella/Bilanciere
- Bilancino/Cucchiaio
- Biella/Bilancino/Testa del cilindro del cucchiaio
- Bilanciere/Cucchiaio
- Dimensioni e limiti di usura degli snodi attrezzatura braccio retro-disassato
- Testa pre-braccio/Braccio retro-disassato
- Pre-braccio/Piede cilindro retro-disassato - tirante retro-disassato
- Testa cilindro retro-disassato/Braccio retro-disassato
- Tirante retro-disassato/Bilanciere retro-disassato
- Braccio retro-disassato/Bilanciere retro-disassato
- Bilanciere retro-disassato/Cilindro bilanciere
- Bilanciere retro-disassato/Bilanciere
- Testa del cilindro del bilanciere/Bilanciere
- Bilanciere retro-disassato/Bilanciere
- Dimensioni e limiti di usura degli snodi lama di livellamento
- Piede cilindro lama di livellamento/Lama di livellamento
- Testa cilindro lama di livellamento/Telaio portante
- Lama di livellamento/Telaio portante
- Coppie di serraggio specifiche
- Ingombro della macchina
- Braccio monoblocco + lama di livellamento
- Braccio retro-disassato + lama di livellamento
- Tipo, numero di serie e anno di fabbricazione della macchina
- Attrezzi speciali elettrici ed elettronici
- Attrezzi speciali
- Kit connettori di servizio
- Multimetro
- Attrezzi speciali
- Attrezzi speciali idraulica
- Attrezzi speciali
- Controllore CX EU
- Turbina 600 litri CX EU
- Collo di mesura di pressione CX NA - LX
- Collo di mesura di pressione/temperatura CX NA - LX
- Flussometro CX NA - LX
- Kit di raccordi di controllo pressione e portata idraulica
- Kit di flessibili di alta pressione idraulica
- Attrezzi speciali
- Circuito e ricerca dei guasti elettrici ed elettronici
- Specifiche
- Attrezzi speciali
- Ubicazione generale dei componenti (all’esterno della cabina)
- Ubicazione generale dei componenti (all’interno della cabina)
- Relè e fusibili principali (vano batterie)
- Relè, fusibili, centralina elettronica (all'interno della cabina)
- Scatola fusibili

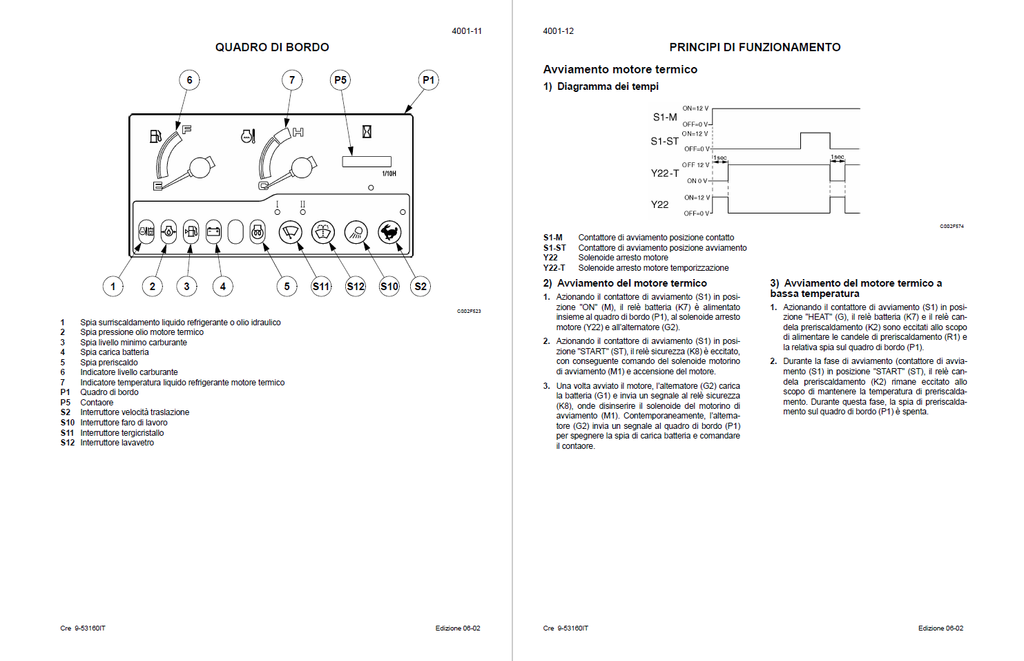

- Quadro di bordo
- Principi di funzionamento
- Avviamento motore termico
- Arresto motore termico
- Controllo dell'accelerazione
- Controllo di messa al minimo del motore termico
- Preriscaldamento del motore termico
- Bloccaggio delle funzioni
- Freno di rotazione
- Velocità di traslazione
- Allarme sonoro traslazione (LBX e NA)
- Ritardo di esclusione alimentazione
- Indicatore temperatura liquido refrigerante e olio idraulico
- Livello del carburante
- Pressione olio motore termico
- Carica batteria
- Tergicristalli / Lavavetri
- Fari di lavoro
- Indicatore di sovraccarico
- Controllo elettrico dei componenti
- Attrezzatura di controllo
- Blocco di 3 elettrovalvole
- Sonda temperatura acqua motore termico e olio idraulico
- Specifiche, ricerca guasti, controlli e taratura iddraulica
- Specifiche
- Attrezzi speciali
- Identificazione dei componenti idraulici
- Pompa
- Distributore
- Blocco di 3 elettrovalvole
- Preparazione prima del controllo
- Depressurizzazione del circuito idraulico
- Installazione della presa di pressione di pilotaggio
- Messa in temperatura motore termico
- Messa in temperatura del fluido idraulico
- Procedura di controllo e di taratura
- Valvola di scarico pilotaggio (H)
- Controllo dell’accumulatore di pilotaggio
- Valvola di scarico principale (A)
- Valvole di sicurezza distributore attrezzatura (B, C, D, E, F e G)
- Valvole di sicurezza della valvola di sicurezza braccio (B1)
- Valvole di sicurezza della valvola di sicurezza bilanciere (D1)
- Valvole di sicurezza della rotazione (I, J)
- Controllo della pressione di sblocco freno di rotazione
- Valvola di sicurezza traslazione (K, L)
- Controllo di derivazione in traslazione
- Controllo delle perdite dei motori di traslazione
- Controllo delle perdite del motore di rotazione
- Valvola di scarico principale distributore lama di livellamento e retro-disassata (S)
- Valvole di sicurezza distributore lama di livellamento e retro-disassata (T, U, O e P)
- Ricerca guasti
- Deviazione durante la traslazione
- Impossibile selezionare la 2a velocità di traslazione
- Nessuna rotazione o rotazione lenta

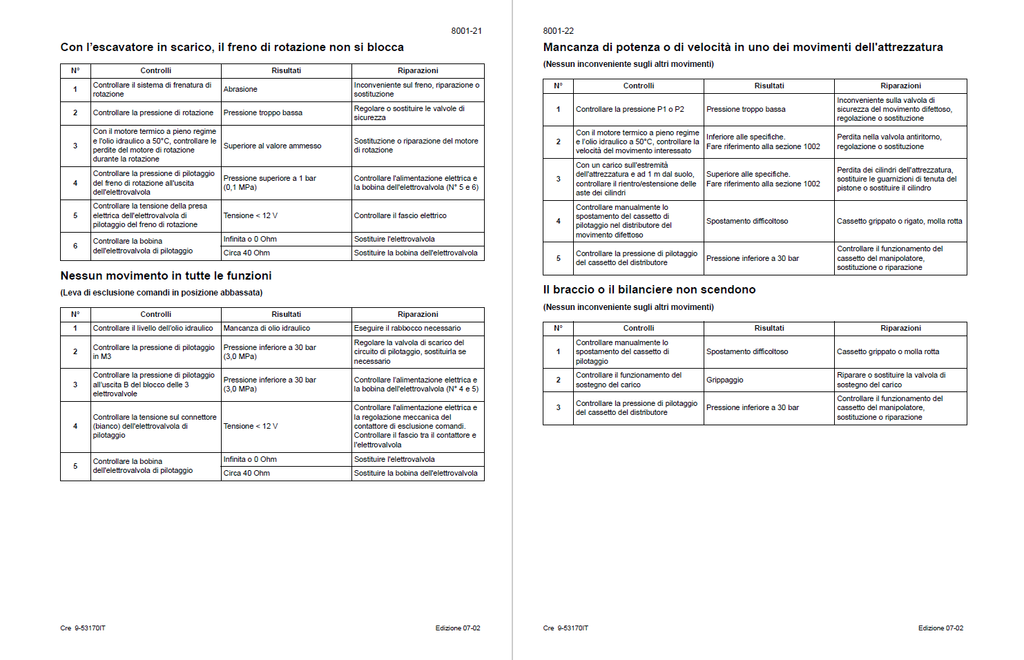

- Con l'escavatore in scarico, il freno di rotazione non si blocca
- Nessun movimento in tutte le funzioni
- Mancanza di potenza o di velocità in uno dei movimenti dell'attrezzatura
- Il braccio o il bilanciere non scendono
- Funzioni idrauliche
- Elenco delle funzioni
- Comandi in folle
- Circuito alta velocità di traslazione
- Circuito velocità ridotta di traslazione
- Circuito di traslazione rettilinea

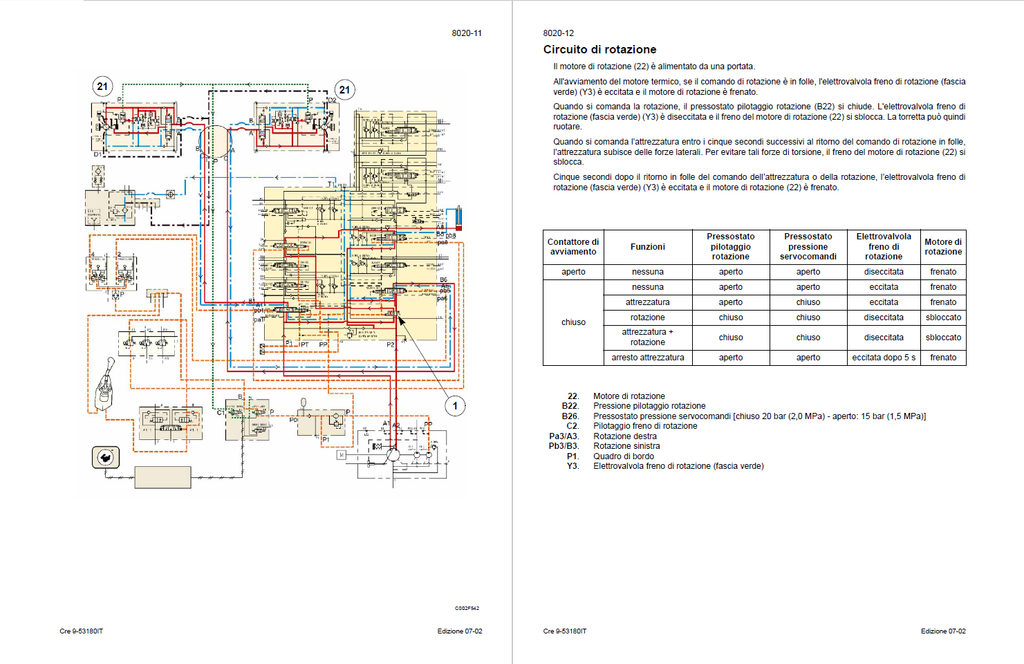

- Circuito di rotazione
- Impianto priorità rotazione
- Circuito di salita braccio
- Circuito di discesa braccio, valvola di mantenimento del carico
- Impianto estensione/rientro bilanciere
- Circuito di apertura cucchiaio
- Circuito di chiusura cucchiaio
- Circuito pinza
- Circuito martello
- Impianto lama di livellamento
- Impianto retro-disassato

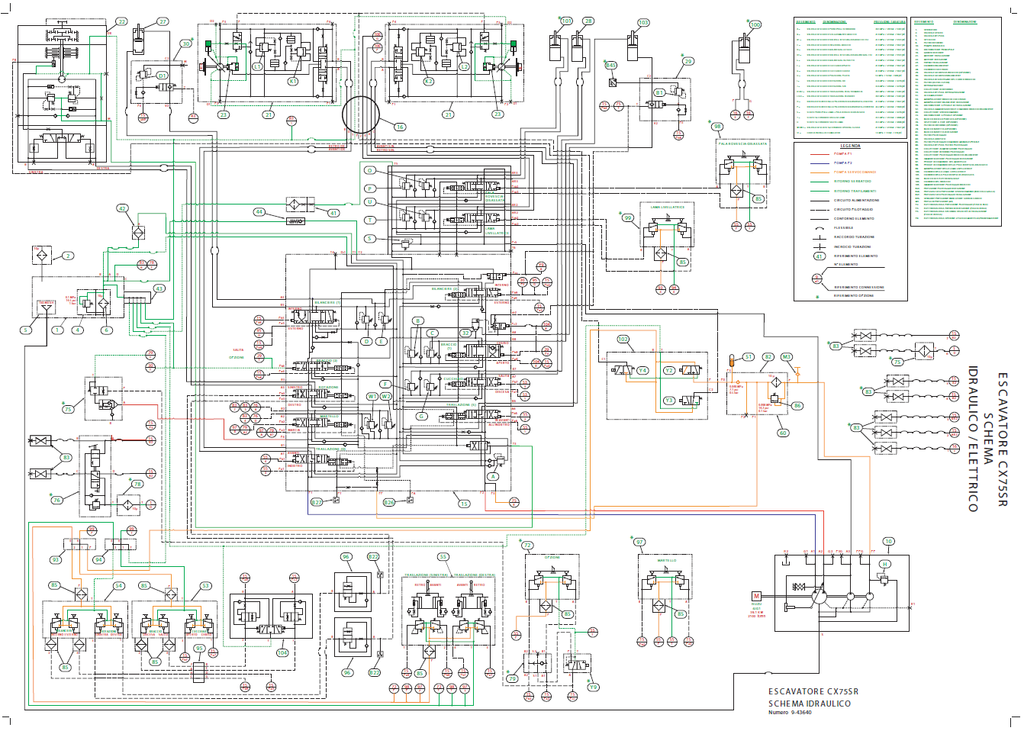

- Schemi idraulico ed elettrico formato grande
