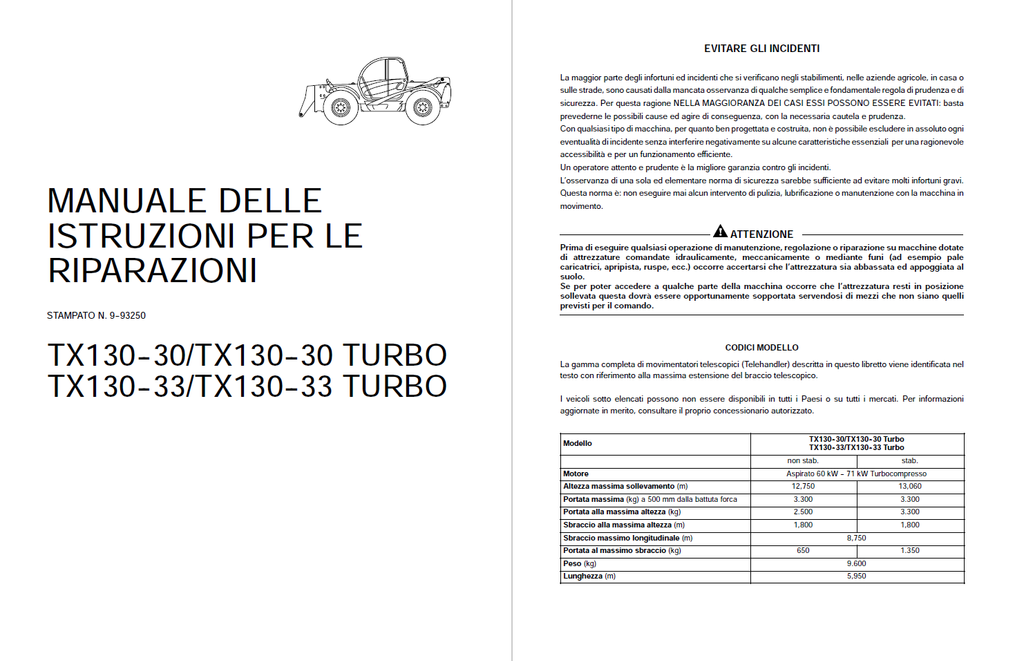

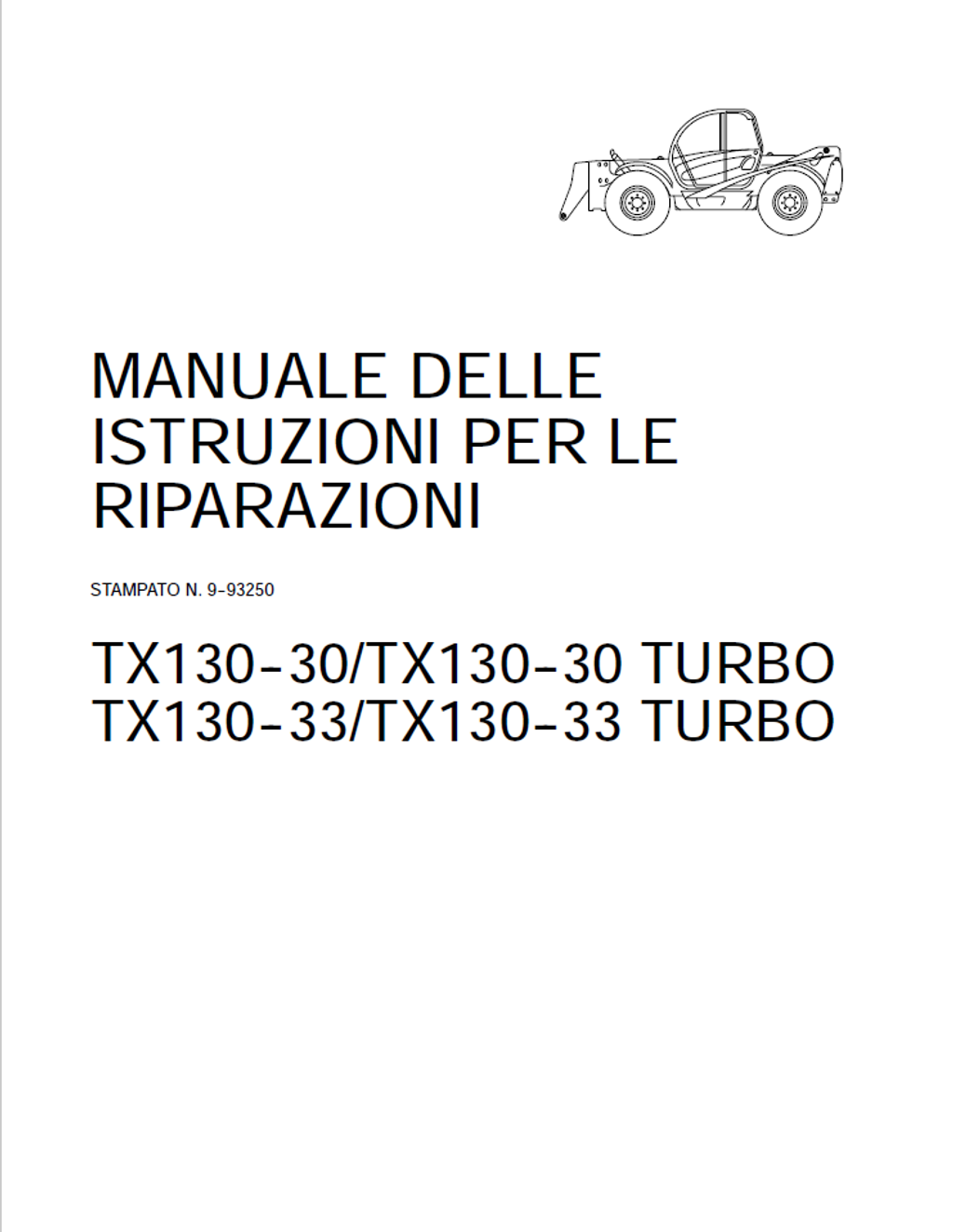

CASE Construction TX130-30, TX130-30 TURBO, TX130-33, TX130-33 TURBO Movimentatore telescopico Manuale per le riparazioni 9-93250 Italiano
$ 23.99 USD
Panoramica Ufficiale del Manuale
Questo Manuale per le riparazioni ufficiale è l'opera tecnica di riferimento assoluto per la diagnostica avanzata e la revisione totale dei movimentatori telescopici (Telehandler) CASE modello TX130-30 e TX130-33, incluse le omonime varianti Turbo. A differenza della documentazione standard per le macchine movimento terra, questo volume offre un'immersione profonda nella complessa catena cinematica e nei sistemi di sollevamento di sicurezza di questi mezzi: include la scomposizione completa (Overhaul) dei motori diesel F4GE0404B e F4GE0454C (con tolleranze micrometriche, messa in fase e taratura della pompa rotativa di iniezione), e la ricostruzione minuziosa del cambio Powershift T12000 a 4x3 marce. L'infrastruttura idraulica Load Sensing viene esplorata con estremo rigore, documentando le portate della pompa, le idroguide OSPQ, i cilindri di sfilo/compensazione e le cruciali valvole di bilanciamento (ritegno del carico). A consolidare l'ineguagliabile valore di quest'opera vi è l'intera mappatura dei cablaggi elettrici, arricchita dalle rigorose procedure di settaggio e calibrazione del sistema elettronico antiribaltamento (SAR), rendendolo uno strumento vitale per ripristinare le prestazioni e gli standard di sicurezza di queste macchine sollevatrici.
- Marca: CASE Construction
- Tipo di macchinario: Movimentatore telescopico
- Tipo di manuale: Manuale per le riparazioni
- Modello di macchina: TX130-30, TX130-30 TURBO, TX130-33, TX130-33 TURBO
- Numero di serie: N/R
- Regione: N/R
- Codice del manuale: 9-93250
- Edizione: Dicembre 2004
- Lingua: Italiano
- Pagine: 495
- Formato di file: Documento PDF (Ricercabile)
Punti Strategici di Vendita
- Serraggi Ciclopici per Attuatori Idraulici: Il manuale detta le procedure per la revisione in sicurezza dei massicci cilindri del braccio telescopico, imponendo coppie di torsione estreme che riflettono la mole del mezzo. Prescrive un serraggio di ben 5500-6000 Nm per lo stantuffo del cilindro di sollevamento principale, 2500-2600 Nm per il cilindro Tilt e 2100-2150 Nm per il cilindro di livellamento telaio, eliminando qualsiasi rischio di cedimento strutturale sotto carico.
- Tolleranze Micrometriche per Overhaul Motori F4GE: La Sezione 10 offre l'infrastruttura dati per la rettifica a tolleranza zero dei propulsori 60 kW e 71 kW. Stabilisce limiti di usura imperativi: l'errore di planarità del basamento non deve superare gli 0,075 mm, il diametro dello stelo valvola deve essere rigorosamente di 7,96-7,98 mm, e detta il precarico angolare esatto per i cappelli di biella (50 Nm + 80 Nm + 90°) e per il volano (30 Nm + 60°).
- Ricostruzione e Calibrazione Powershift T12000: Svela l'architettura interna del cambio a 4x3 marce. Elimina le incertezze durante la rigenerazione dei pacchi frizione (A-F) fornendo le quote assolute di tolleranza: impone che il gioco tra il pistone della frizione e la piastra separatrice in acciaio sia esattamente di 1,22 - 2,74 mm (specificando di aggiungere un disco d'acciaio se il valore eccede i 2,74 mm) e fissa il serraggio dei dadi delle flange a 339-407 Nm.
Caratteristiche e Punti Salienti
- Procedura di Calibrazione Elettronica Antiribaltamento (SAR): Guida passo-passo il tecnico nel settaggio vitale del sistema di sicurezza. Spiega la sequenza esatta di utilizzo del pulsante "TEST" sul display per memorizzare nella centralina la condizione di "Carico Minimo" (braccio retratto a livello del suolo) e la condizione critica di "Massimo Carico" (braccio esteso con ruote posteriori al limite del sollevamento), garantendo la taratura perfetta delle celle di carico dell'assale.
- Mappatura Idraulica Load Sensing e Tarature: Analizza chirurgicamente il distributore principale e la valvola parzializzatrice. Fornisce i parametri assoluti per l'uso dei manometri: certifica che la pompa principale a ingranaggi deve erogare 114 litri/min a 230 bar (a 2500 giri/min), fissa la valvola riduttrice di pressione dei servocomandi a 35 bar, e stabilisce le pressioni delle valvole di sicurezza del cilindro telescopico a 260 bar (lato stantuffo) e 350 bar (lato stelo).
- Topografia Elettrica e Matrice Connettori: Oltre a fornire 10 schemi elettrici di grande formato (suddivisi per modulo: Avviamento, Cambio, Comando Braccio, ecc.), il volume cataloga l'intera rete di bordo. Elenca la destinazione di ogni cablaggio e decodifica i grandi snodi come il connettore X137 a 17 vie (centralina selezione lavoro) e l'X129 a 8 vie (linea condizionatore), rendendo la ricerca dei cortocircuiti una procedura mirata e infallibile.
Risolutore di Problemi in Officina
- Diagnostica Pressioni Cambio a 10 Punti di Test: Elimina le diagnosi per tentativi sulla trasmissione fornendo la mappa esatta delle prese di pressione (Foro 1 - Foro 10). Istruisce il meccanico a stabilizzare il motore a 2000 giri/min per verificare che la pressione d'impianto principale si attesti a 16,5 - 19,5 bar, mentre la pressione sullo scambiatore di calore deve rientrare nel range 2 - 7 bar. Specifica i cali di pressione tollerati (0 - 0,2 bar) a frizioni disinnestate.
- Precarico Pignone e Azzeramento Giochi Assali: Risolve alla radice i problemi di rumorosità e usura dei ponti differenziali. Detta l'uso dell'attrezzo speciale 380000463 per calcolare lo spessore "S1", impone una coppia di rotazione continua del pignone di 120-170 Nm, e guida l'operatore nella regolazione delle ghiere per ottenere un gioco perfetto tra pignone e corona compreso tra 0,18 e 0,23 mm.
- Alberi Decisionali Motore e Iniezione Meccanica: Struttura una diagnostica ad esclusione per le anomalie di combustione dei motori F4GE. Ad esempio, se il motore "non si arresta" spegnendo il quadro, il manuale bypassa le congetture meccaniche e indirizza il tecnico a testare direttamente l'elettromagnete di arresto (Y18) o il calibraggio al banco del regolatore di velocità della pompa d'iniezione rotativa Bosch VE4.
Nota di Trasparenza e Specifiche dell'Opera: Questo manuale è un'opera ingegneristica eccezionalmente vasta. A differenza di molte guide per macchine movimento terra che omettono i gruppi di potenza, questo volume include al suo interno manuali completi di disassemblaggio, tolleranza e riparazione per i Motori Diesel F4GE, per la Trasmissione Powershift T12000, e per l'Impianto di Climatizzazione (R134a). Tutto l'occorrente per ricostruire il telehandler da cima a fondo è racchiuso in questa singola risorsa ufficiale.

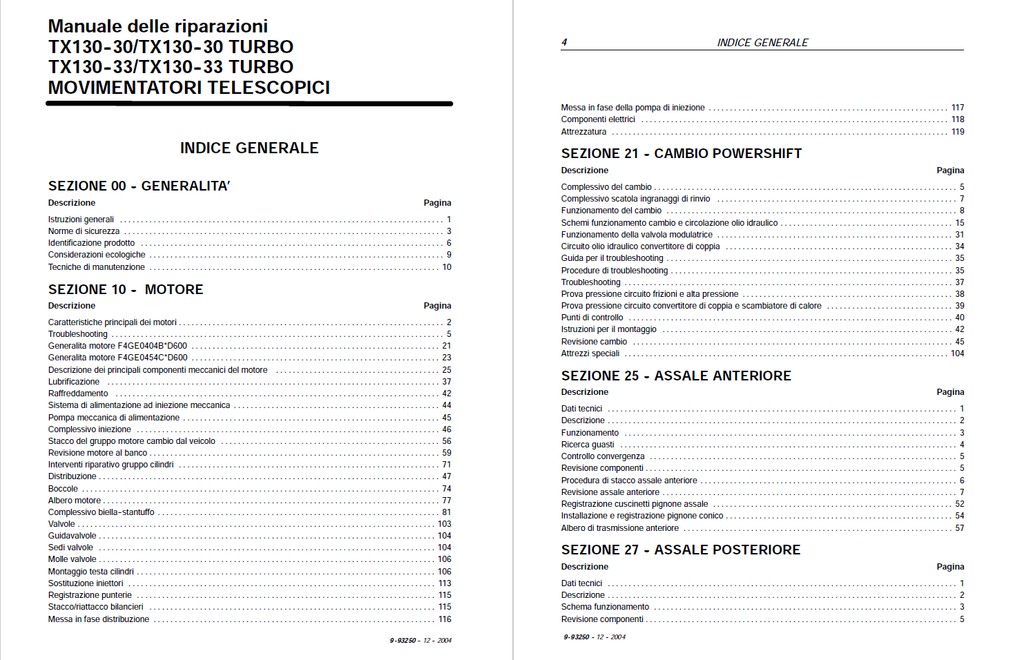

Indice Generale
- GENERALITÀ
- Istruzioni generali
- Norme di sicurezza
- Identificazione prodotto
- Considerazioni ecologiche
- Tecniche di manutenzione
- MOTORE

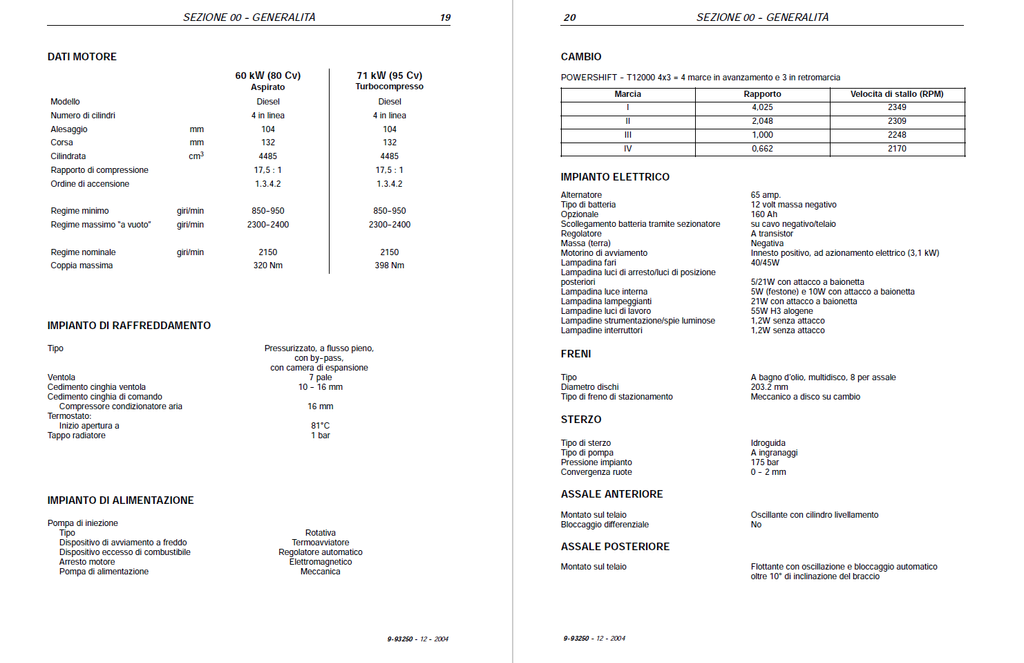

- Caratteristiche principali dei motori

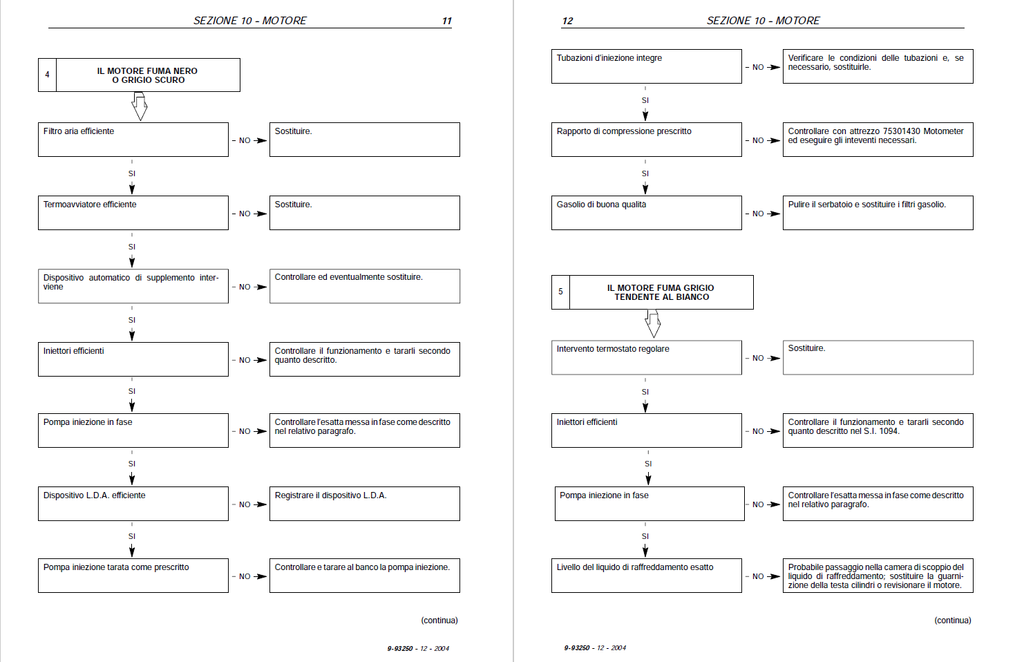

- Troubleshooting

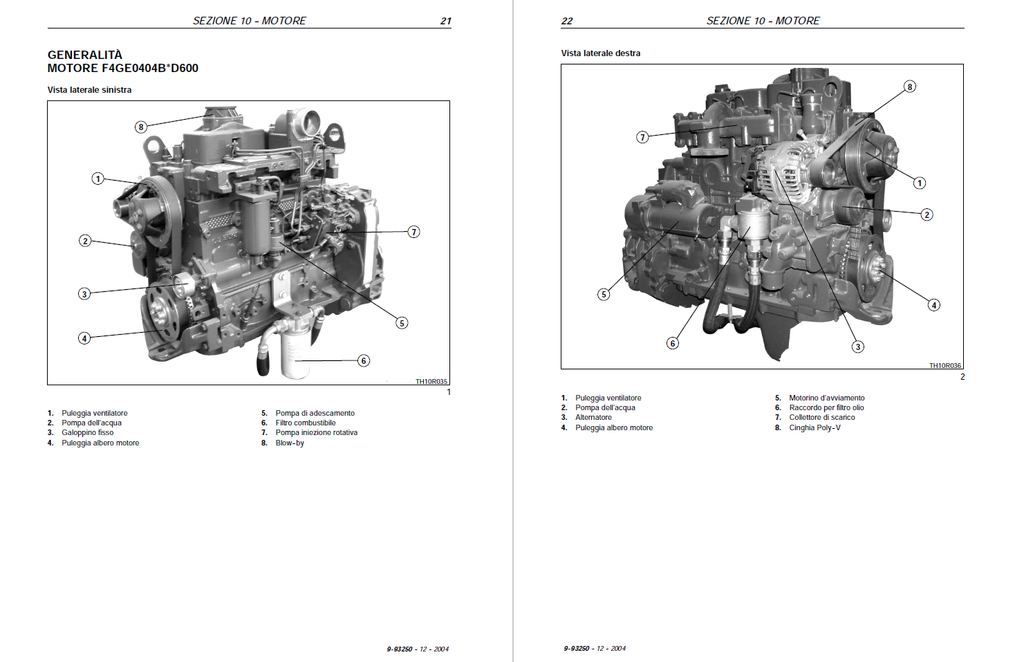

- Generalità motore F4GE0404B*D600
- Generalità motore F4GE0454C*D600
- Descrizione dei principali componenti meccanici del motore
- Lubrificazione
- Raffreddamento

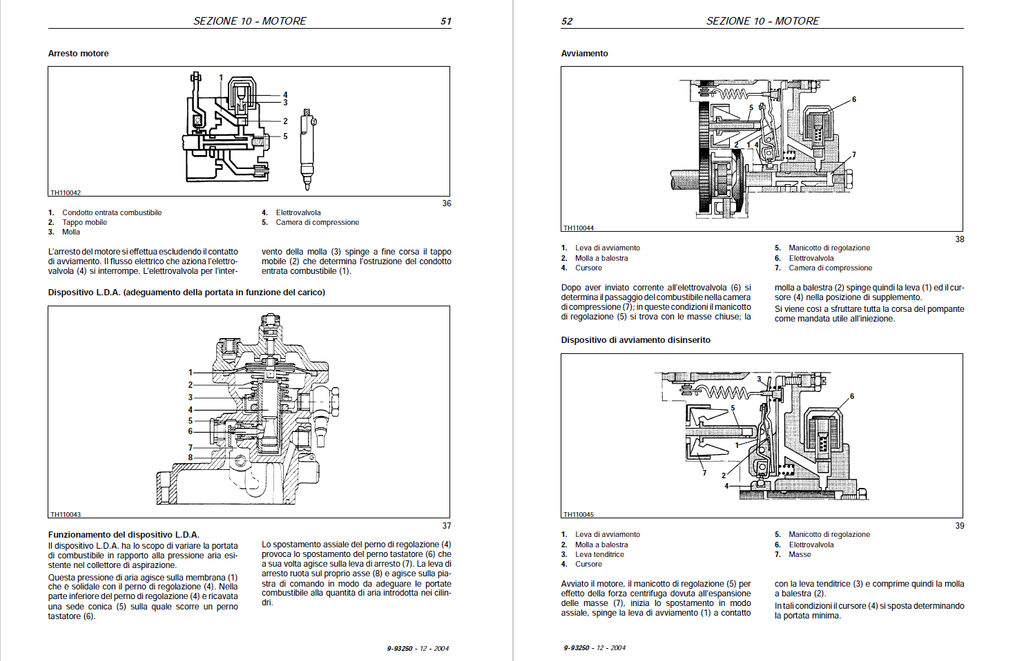

- Sistema di alimentazione ad iniezione meccanica
- Pompa meccanica di alimentazione
- Complessivo iniezione
- Stacco del gruppo motore cambio dal veicolo

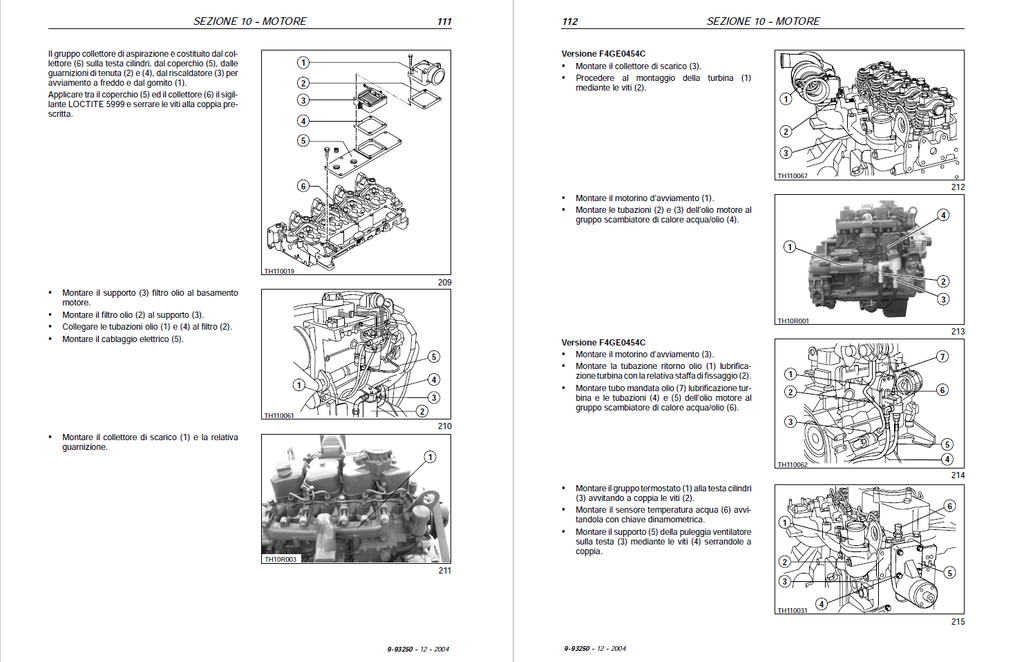

- Revisione motore al banco
- Interventi riparativo gruppo cilindri
- Distribuzione
- Boccole
- Albero motore
- Complessivo biella-stantuffo
- Valvole
- Guidavalvole
- Sedi valvole
- Molle valvole
- Montaggio testa cilindri
- Sostituzione iniettori
- Registrazione punterie
- Stacco/riattacco bilancieri
- Messa in fase distribuzione
- Messa in fase della pompa di iniezione
- Componenti elettrici
- Attrezzatura
- CAMBIO POWERSHIFT
- Complessivo del cambio
- Complessivo scatola ingranaggi di rinvio
- Funzionamento del cambio
- Schemi funzionamento cambio e circolazione olio idraulico
- Funzionamento della valvola modulatrice

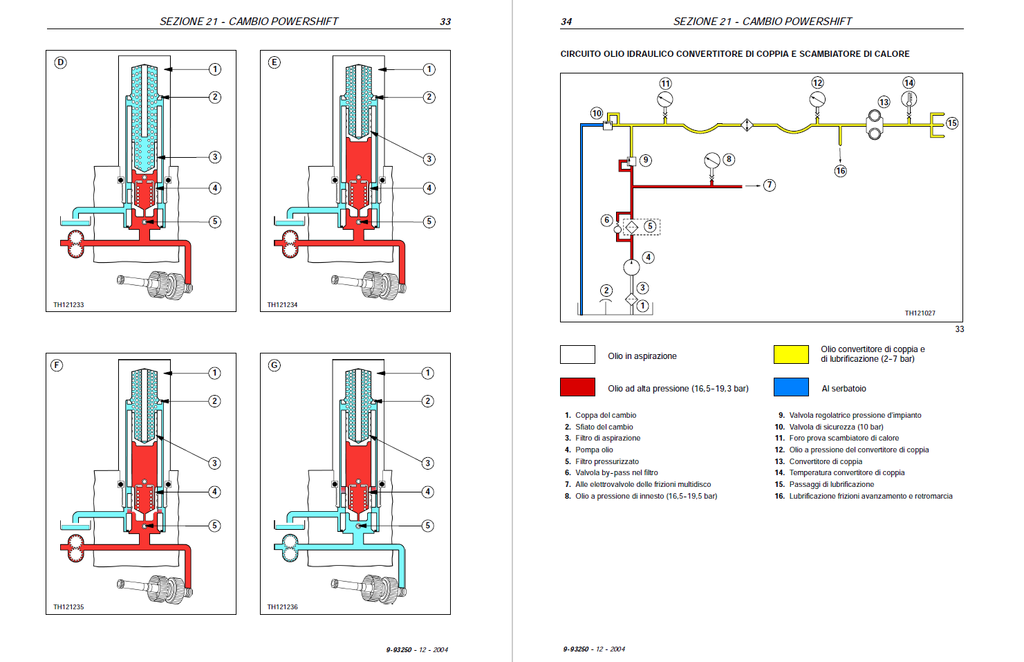

- Circuito olio idraulico convertitore di coppia
- Guida per il troubleshooting
- Procedure di troubleshooting
- Troubleshooting
- Prova pressione circuito frizioni e alta pressione
- Prova pressione circuito convertitore di coppia e scambiatore di calore
- Punti di controllo
- Istruzioni per il montaggio
- Revisione cambio
- Attrezzi speciali
- ASSALE ANTERIORE
- Dati tecnici
- Descrizione
- Funzionamento
- Ricerca guasti
- Controllo convergenza
- Revisione componenti
- Procedura di stacco assale anteriore

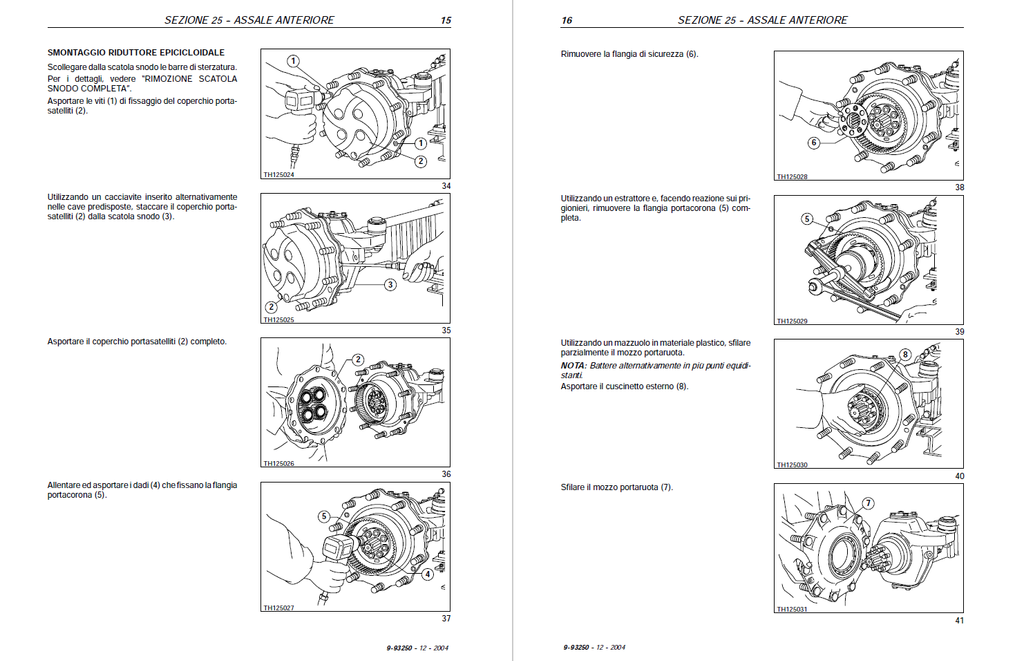

- Revisione assale anteriore
- Registrazione cuscinetti pignone assale
- Installazione e registrazione pignone conico
- Albero di trasmissione anteriore
- ASSALE POSTERIORE
- Dati tecnici
- Descrizione
- Schema funzionamento
- Revisione componenti
- Procedura di stacco assale posteriore
- Revisione
- Attrezzi speciali
- IMPIANTO FRENI
- Freni di servizio
- Freno di stazionamento
- Regolazione dischi freni
- Diagnosi inconvenienti
- Smontaggio dei freni
- IMPIANTO IDRAULICO
- Dati tecnici
- Descrizione e funzionamento
- Introduzione
- Circuito idraulico dello sterzo
- Valvola di sterzatura

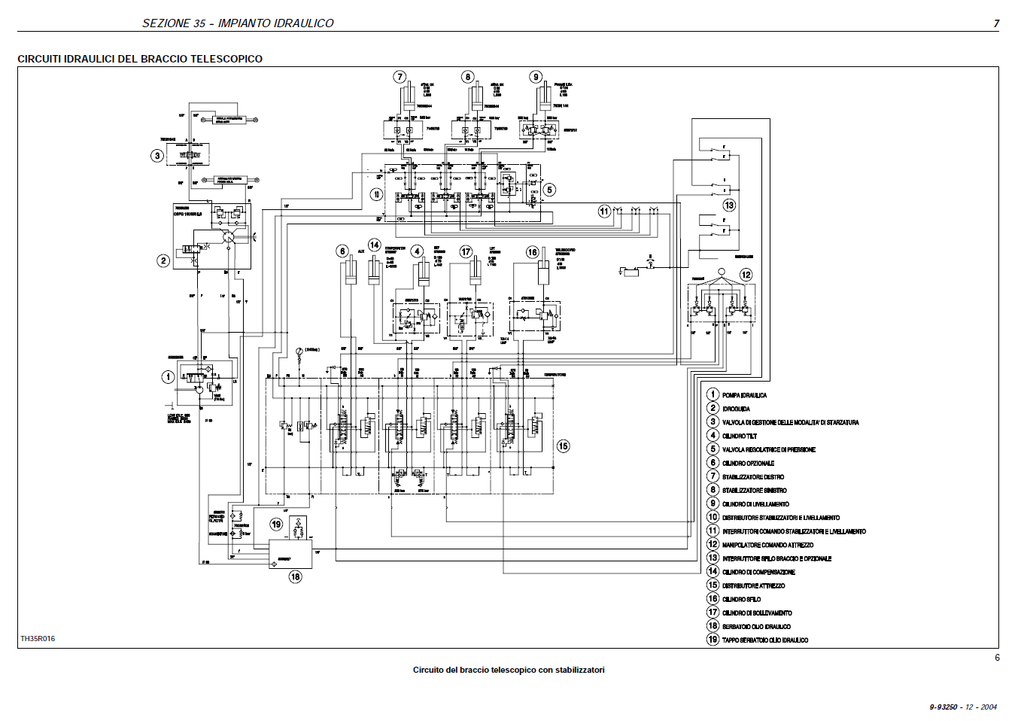

- Circuito idraulico del braccio telescopico
- Funzionamento dei componenti
- Pompa idraulica
- Valvola parzializzatrice della mandata
- Valvola riduttrice di pressione
- Comandi/funzionamento caricatore frontale
- Valvole di bilanciamento
- Idroguida (OSPQ)
- Distributore per braccio telescopico
- Distributore per comandi ausiliari
- Cilindri

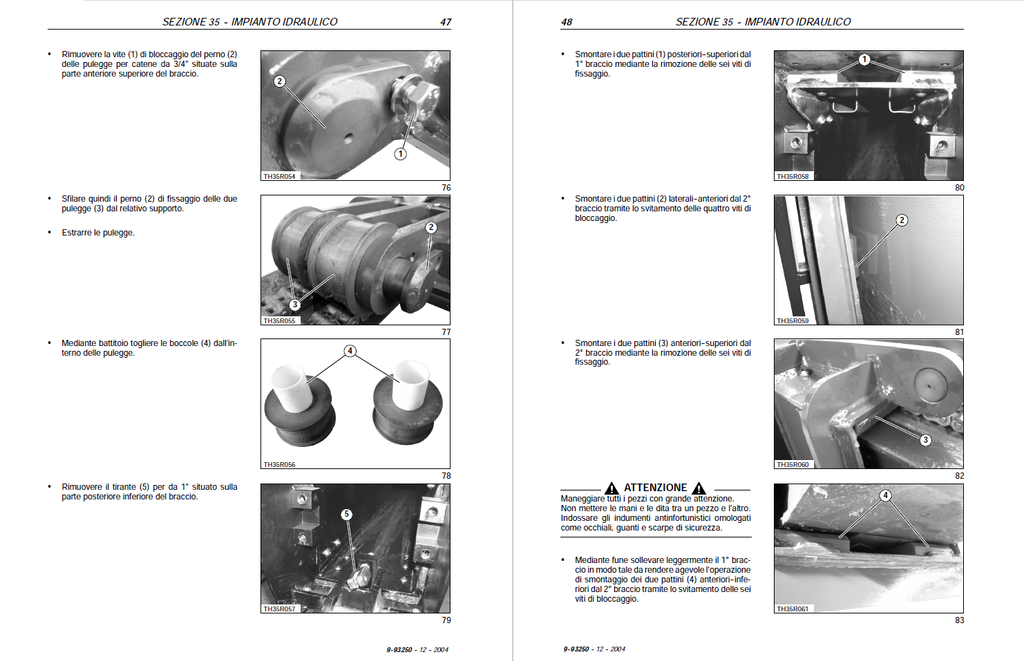

- Bracci
- IMPIANTO ELETTRICO
- Impianto elettrico in generale
- Dati tecnici componenti elettrici
- Impianto elettrico e fusibili

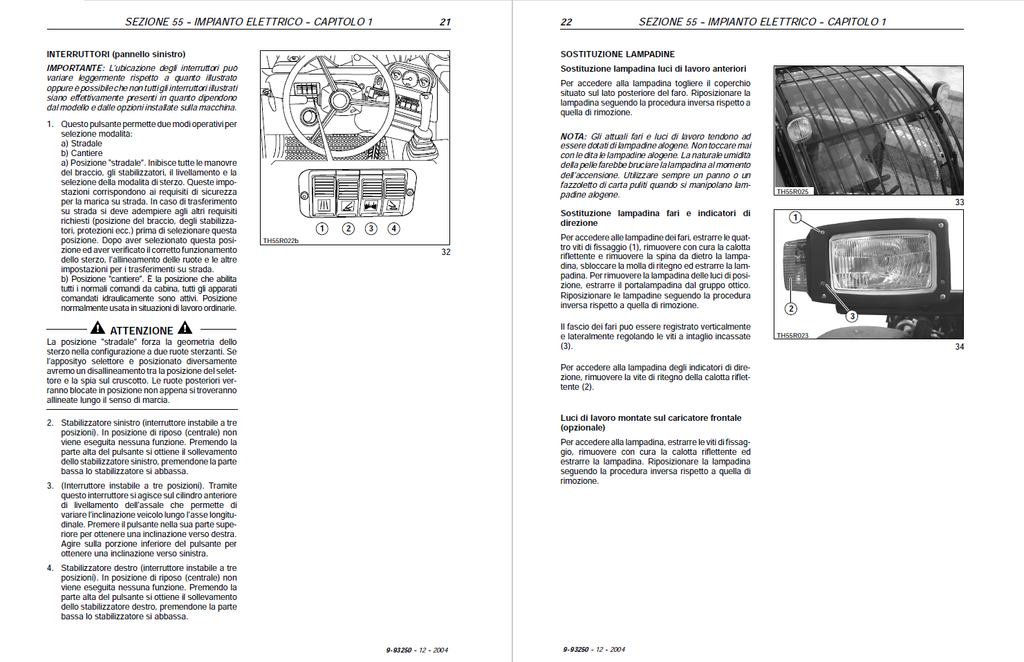

- Comandi e strumentazione
- Procedura per la calibrazione del sistema antiribaltamento
- Sostituzione lampadine
- Protezione degli impianti elettrici durante la carica o la saldatura
- Avviamento della macchina con cavi ponte
- Riparazione temporanea cablaggio elettrico
- Impianto elettrico - diagnosi anomalie in generale
- Schemi elettrici
- Elenco connettori
- Elenco componenti
- Guida all'uso degli schemi elettrici
- Schema 1: Avviamento/ricarica/luci spia/indicatori luminosi
- Schema 2: Cambio
- Schema 3: Allineamento ruote/valvole elettroidrauliche/impianto frenante
- Schema 4: Comando braccio
- Schema 5: Stabilizzatore
- Schema 6: Luci/tergicristallo anteriore
- Schema 7: Luci di lavoro/girofaro su tetto
- Schema 8: Antiribaltamento/tergicristallo superiore
- Schema 9: Riscaldamento autoradio/presa di corrente/plafoniera
- Schema 10: Condizionatore
- Elenco cablaggi
- Cablaggio cruscotto
- Cablaggio cabina
- Cablaggio anteriore
- Cablaggio posteriore
- Cablaggio motore
- Impianto elettrico in generale
- IMPIANTO DI CLIMATIZZAZIONE
- Istruzioni sul funzionamento
- Climatizzatore cabina
- Comandi climatizzazione cabina
- Impianto dell'aria condizionata
- Precauzioni d'impiego
- Collegamenti per le attrezzature
- Scarica del refrigerante
- Ricarica del refrigerante
- Controllo delle perdite
- Attrezzature specifiche
- Diagnosi anomalie
