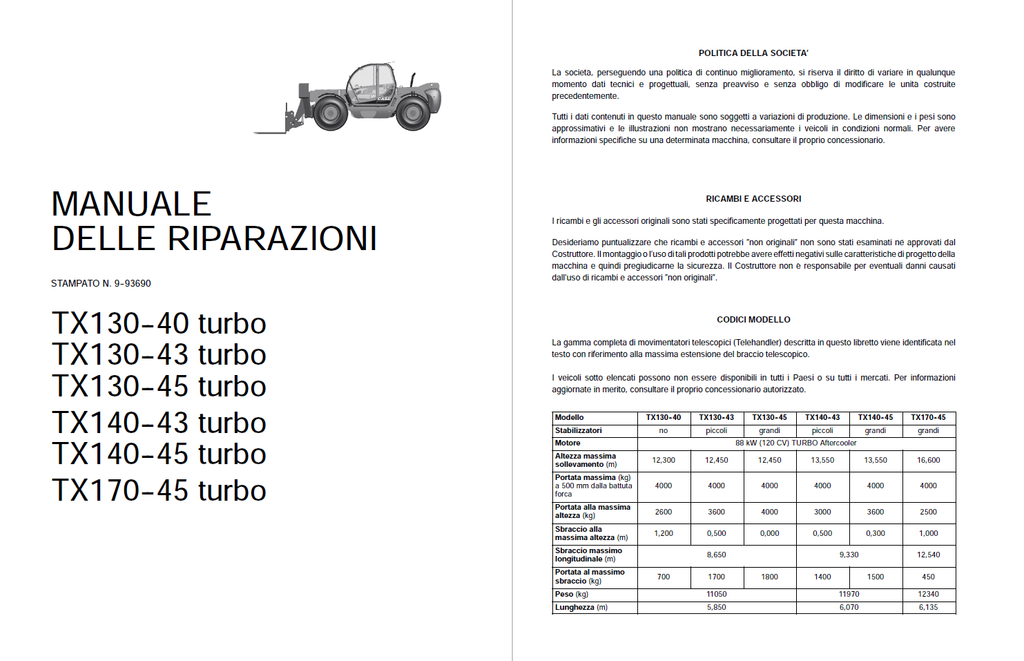

CASE Construction TX130-40 turbo, TX130-43 turbo, TX130-45 turbo, TX140-43 turbo, TX140-45 turbo, TX170-45 turbo Movimentatore telescopico Manuale delle riparazioni 9-93690 Italiano

Panoramica Ufficiale del Manuale

Questo Manuale delle riparazioni ufficiale è l'opera tecnica definitiva e onnicomprensiva per i movimentatori telescopici ad alto sollevamento CASE serie TX Turbo (dai modelli TX130-40 fino al colossale TX170-45). Si distingue per la sua eccezionale profondità ingegneristica, racchiudendo al suo interno non solo le istruzioni per il telaio, ma anche le procedure di Overhaul totale per il potente motore diesel F4BE0484 (Tier 2, inclusa la taratura della pompa di iniezione meccanica Bosch VE4) e la ricostruzione chirurgica del cambio Powershift 4x3. Oltre alla meccanica pesante, come gli assali sterzanti con riduzioni epicicloidali, questo volume sviscera i complessi sistemi di sicurezza e controllo: dalla diagnostica avanzata del sistema antiribaltamento (Overload System) alla mappatura elettronica del radiocomando per la piattaforma portapersone. Arricchito da tolleranze micrometriche, coppie di serraggio per i cilindri idraulici e schemi elettrici completi di pin-out, rappresenta la risorsa essenziale per rigenerare e calibrare questi mezzi speciali senza doversi affidare ad alcuna pubblicazione ausiliaria.

• Marca: CASE Construction
• Tipo di macchinario: Movimentatore telescopico
• Tipo di manuale: Manuale delle riparazioni
• Modello di macchina: TX130-40 turbo, TX130-43 turbo, TX130-45 turbo, TX140-43 turbo, TX140-45 turbo, TX170-45 turbo
• Numero di serie: N/R
• Regione: N/R
• Codice del manuale: 9-93690
• Edizione: N/R
• Lingua: Italiano
• Pagine: 486
• Formato di file: Documento PDF (Ricercabile)

Punti Strategici di Vendita

• Serraggi Titanici per l'Infrastruttura di Sollevamento: Questo manuale non lascia spazio a compromessi sulla sicurezza strutturale dei bracci telescopici fino a 17 metri. Rivela i protocolli di bloccaggio estremi per la revisione dei martinetti idraulici: impone l'applicazione di ben 5500-6000 Nm per il dado dello stantuffo del cilindro di sollevamento principale, 2500-2600 Nm per il cilindro Tilt e 2100-2150 Nm per il cilindro di livellamento telaio. Numeri indispensabili per evitare catastrofici cedimenti sotto carico.

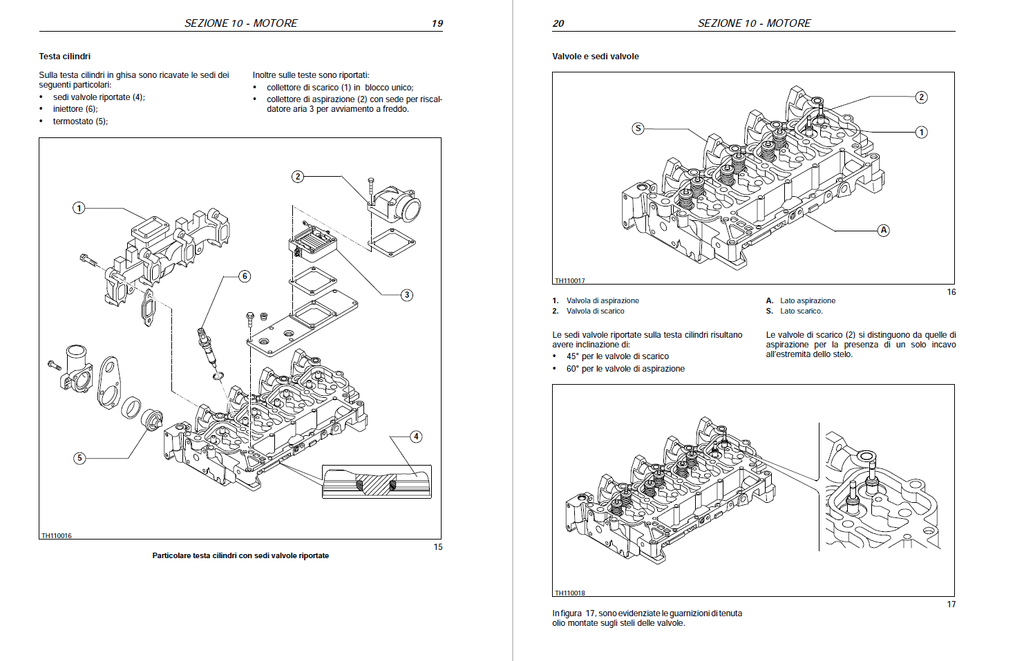

• Overhaul Profondo Motori F4BE0484 e Iniezione Bosch: Una guida alla ricostruzione termodinamica a tolleranza zero. Sancisce limiti ingegneristici imperativi: l'errore di planarità del basamento non deve eccedere gli 0,075 mm e lo stelo delle valvole deve misurare rigorosamente 7,96-7,98 mm. Inoltre, svela l'esatta fasatura statica per la pompa rotativa Bosch VE4: stabilisce l'inizio mandata a 1 mm con un angolo di 0° ± 0,5° e impone la taratura dei polverizzatori DSLA a 245 bar.

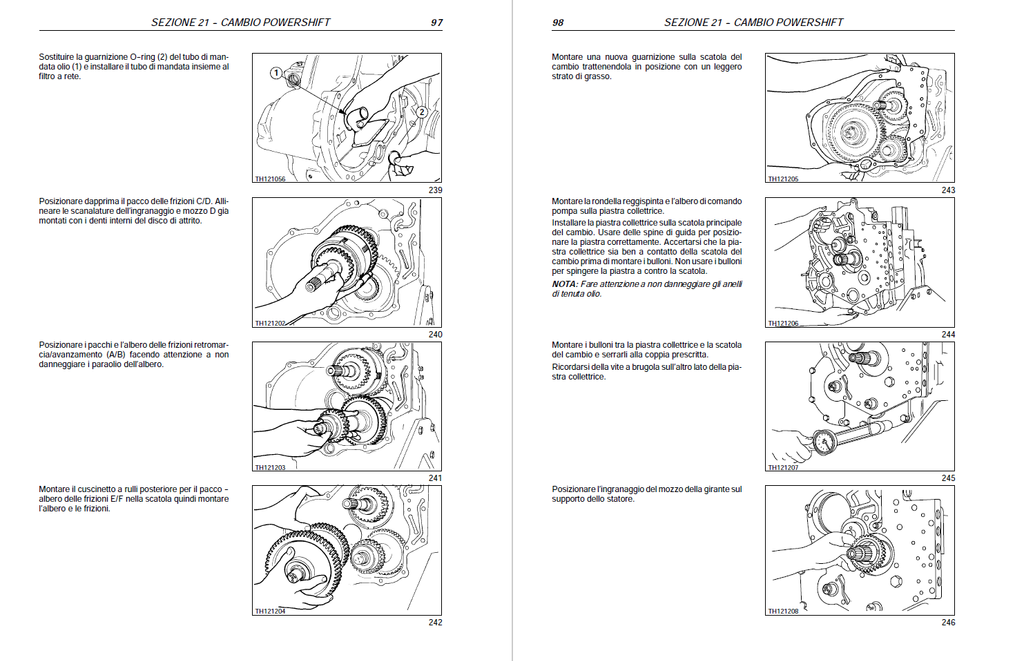

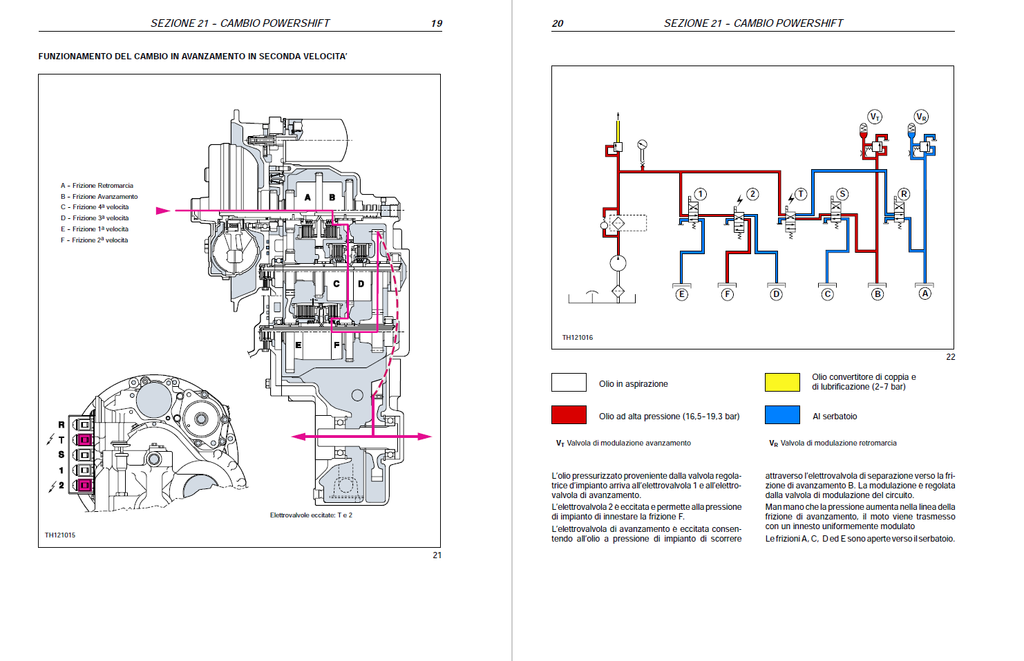

• Architettura e Calibrazione del Cambio Powershift: Sviscera la trasmissione 4x3 in ogni suo componente, inclusa la scatola ingranaggi di rinvio e il convertitore di coppia. Detta le coppie di serraggio per le flange di uscita a 339-407 Nm e fornisce i parametri di collaudo idraulico: stabilisce che la pressione d'impianto per l'innesto delle frizioni multidisco (A-F) deve assestarsi tra 16,5 e 19,5 bar (a 2000 giri/min), mentre il circuito dello scambiatore di calore deve operare a 2-7 bar.

Caratteristiche e Punti Salienti

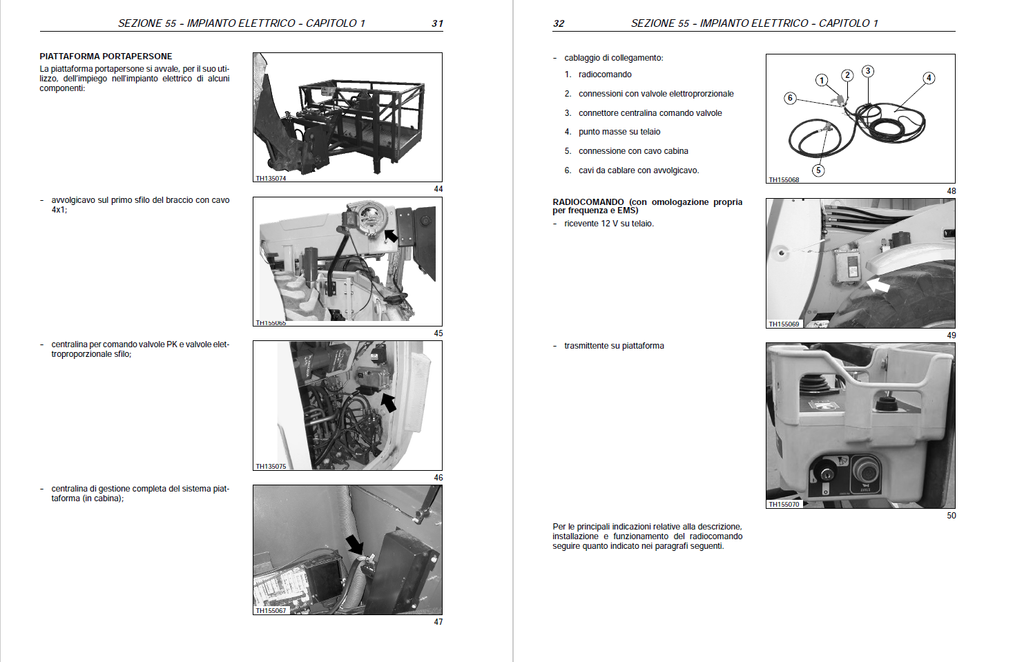

• Programmazione Elettronica Piattaforma (Man-Basket) tramite BB3: Esplora un territorio raramente documentato, guidando l'operatore nella calibrazione della centralina del cestello portapersone. Detta l'uso specifico dello strumento di diagnostica BB3 (P.N. 380001303), svelando i valori di voltaggio esatti per settare il joystick: 2,2 V in posizione neutra, 4,0 V a fondo corsa in abbassamento e 0,4 V in sollevamento, garantendo movimenti millimetrici e sicuri in quota.
• Protocolli di Usura Freni e Assali Sterzanti: Il manuale elimina le diagnosi a sensazione sull'apparato frenante a comando negativo interno. Detta lo spessore minimo tollerato per il pacco dischi freno, imponendo la sostituzione immediata se la quota "S" scende a 4,5 mm. Inoltre, guida il tecnico nello smontaggio dei riduttori epicicloidali avvalendosi di estrattori dedicati (es. attrezzo T14 380000587 per i perni dei satelliti).
• Topografia Elettrica Avanzata e Sensori Antiribaltamento: Offre un'analisi chirurgica dei cablaggi cabina, cruscotto e telaio. Mappa ogni singolo relè e fusibile (come il fusibile F15 da 10A per il blocco oscillazione assale o l'F21 da 7,5A per la centralina selezione lavoro), e illustra gli schemi dinamici per il test del sistema di sicurezza antiribaltamento e delle elettrovalvole proporzionali (PWM) del braccio sfilante.

Risolutore di Problemi in Officina

• Diagnostica Pressioni Frizioni a 10 Punti (Foro 1-10): Struttura un albero decisionale per individuare cali di prestazione o slittamenti nel cambio Powershift. Istruisce il meccanico a installare i manometri sulle prese di pressione dedicate: certifica che, a frizione rilasciata, il circuito deve scaricare l'olio garantendo una pressione residua compresa tra 0 e 0,2 bar, permettendo di isolare istantaneamente perdite interne, guarnizioni O-ring lesionate o valvole modulatrici bloccate.

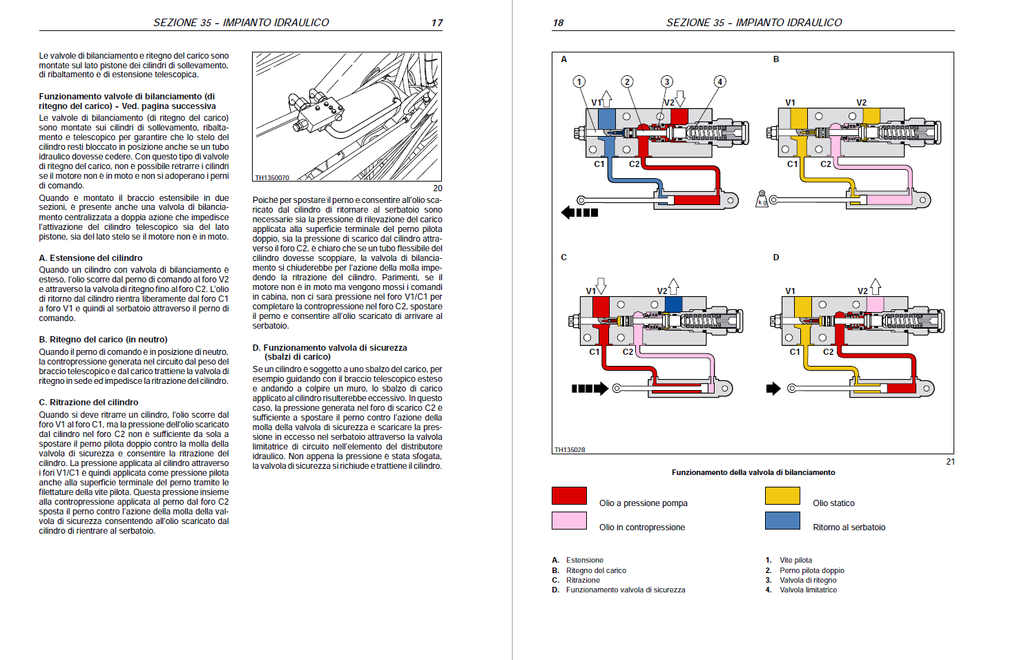

• Isolamento Guasti sull'Impianto Idraulico ad Alta Pressione: Affronta le anomalie sui comandi ausiliari e sui martinetti di stabilizzazione. Il manuale svela le pressioni di targa per il collaudo: indica che il cilindro stabilizzatore deve raggiungere una pressione massima di esercizio di 310 bar, con le valvole di sicurezza (anti-caduta) calibrate rigorosamente per aprirsi a 330 bar.
• Ricerca Guasti Logica su Avviamento e Preriscaldo: Bypassando le sostituzioni inutili di componenti costosi, la guida fornisce la sequenza di test per i motori F4BE che rifiutano l'accensione a freddo. Dirige il diagnostico a verificare la continuità della centralina di pre-post riscaldo, testando il termistore candelette, il relè termoavviatore (KT) e il fusibile generale da 80A (FG1), ripristinando il corretto ciclo di alimentazione.

Nota di Trasparenza e Specifiche dell'Opera: Questo documento rappresenta il vertice della documentazione tecnica per le macchine operatrici speciali di classe TX Turbo (dai modelli TX130-40 fino all'ammiraglia TX170-45 da 17 metri). Attenzione: a differenza di molti manuali generici, questa pubblicazione include l'imponente "Sezione 10 - Motore" (per la rettifica e l'Overhaul completo del propulsore F4BE0484), la rigenerazione totale della trasmissione Powershift e le esclusive procedure di calibrazione software per la Piattaforma Portapersone. È la risorsa definitiva, "All-in-One", per la vostra officina, eliminando la necessità di acquistare manuali motore o idraulici separati.

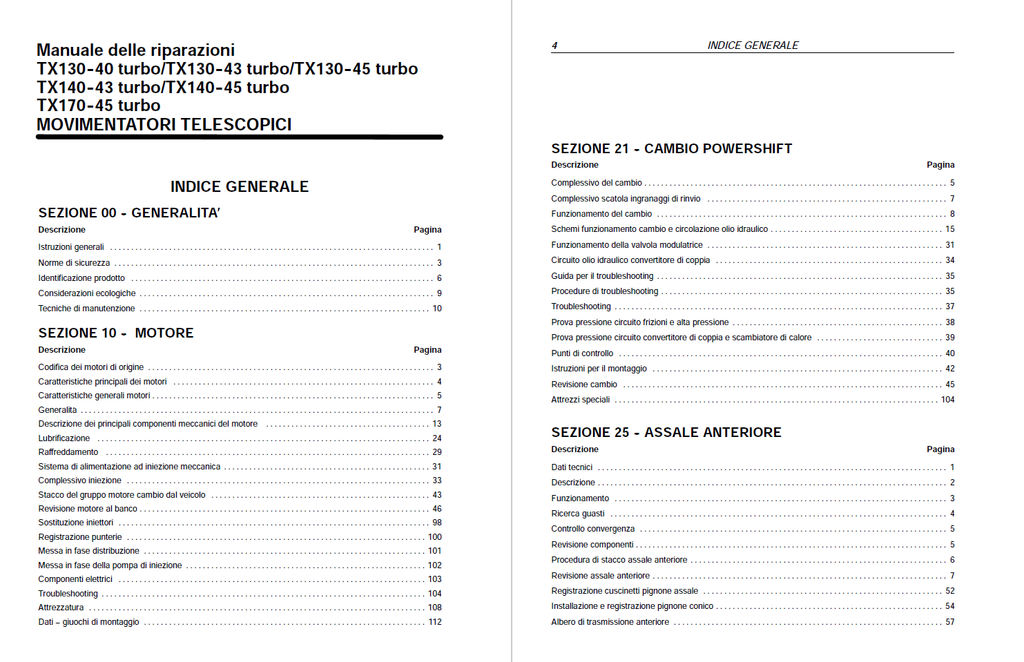

Indice Generale

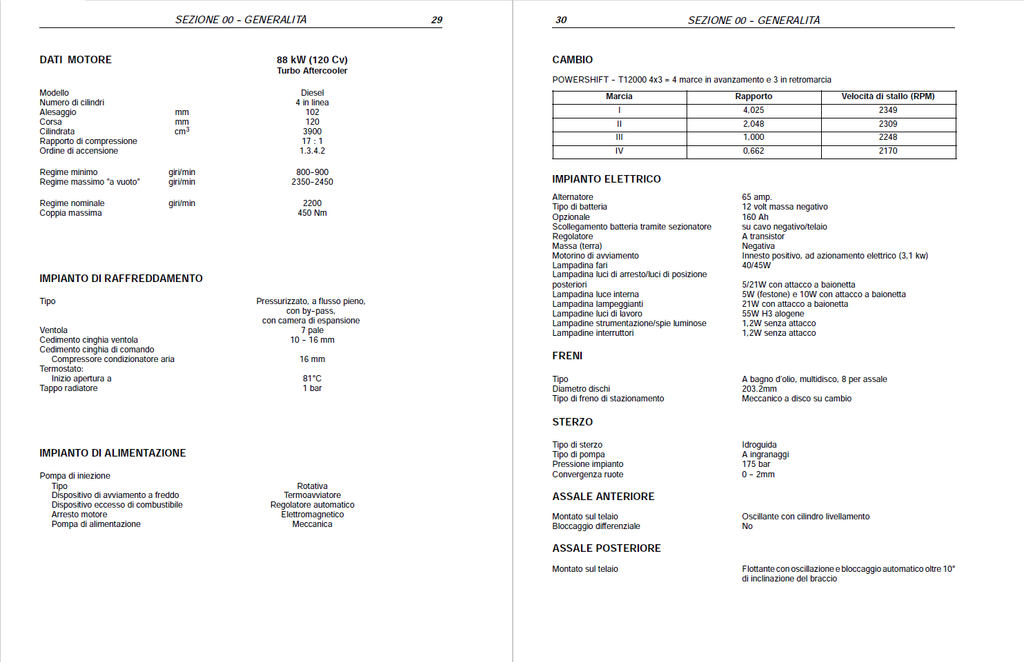

• Generalità
  • Descrizione
  • Istruzioni generali
  • Norme di sicurezza
  • Identificazione prodotto
  • Considerazioni ecologiche
  • Tecniche di manutenzione
• Motore
  • Codifica dei motori di origine
  • Caratteristiche principali dei motori
  • Caratteristiche generali motori
  • Generalità
  • Descrizione dei principali componenti meccanici del motore
  • Lubrificazione
  • Raffreddamento
  • Sistema di alimentazione ad iniezione meccanica
  • Complessivo iniezione
  • Stacco del gruppo motore cambio dal veicolo

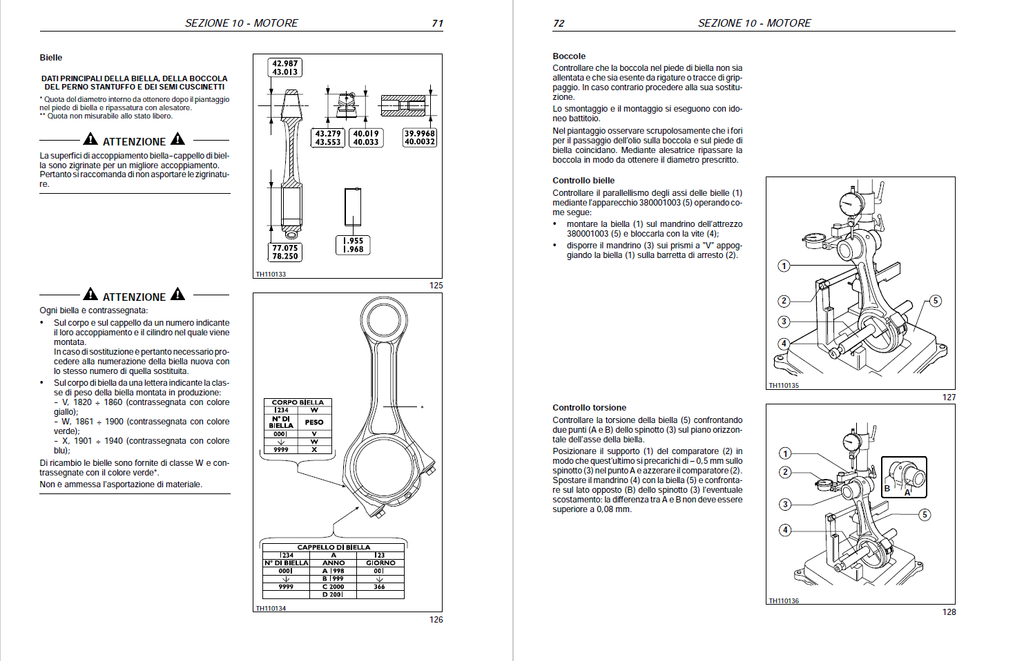

  • Revisione motore al banco
  • Sostituzione iniettori
  • Registrazione punterie
  • Messa in fase distribuzione
  • Messa in fase della pompa di iniezione
  • Componenti elettrici
  • Troubleshooting
  • Attrezzatura
  • Dati − giuochi di montaggio
• Cambio Powershift
  • Complessivo del cambio
  • Complessivo scatola ingranaggi di rinvio
  • Funzionamento del cambio
  • Schemi funzionamento cambio e circolazione olio idraulico
  • Funzionamento della valvola modulatrice
  • Circuito olio idraulico convertitore di coppia
  • Guida per il troubleshooting
  • Procedure di troubleshooting
  • Troubleshooting
  • Prova pressione circuito frizioni e alta pressione
  • Prova pressione circuito convertitore di coppia e scambiatore di calore
  • Punti di controllo
  • Istruzioni per il montaggio
  • Revisione cambio
  • Attrezzi speciali
• Assale anteriore
  • Dati tecnici
  • Descrizione
  • Funzionamento
  • Ricerca guasti
  • Controllo convergenza
  • Revisione componenti
  • Procedura di stacco assale anteriore
  • Revisione assale anteriore
  • Registrazione cuscinetti pignone assale
  • Installazione e registrazione pignone conico
  • Albero di trasmissione anteriore
• Assale posteriore
  • Dati tecnici
  • Descrizione
  • Schema funzionamento
  • Revisione componenti
  • Procedura di stacco assale posteriore
  • Revisione
  • Attrezzi speciali
• Freni
  • Freni di servizio
  • Freno di stazionamento
  • Regolazione dischi freni
  • Troubleshooting
  • Sostituzione dei dischi freno
• Impianto idraulico
  • Dati tecnici
  • Descrizione e funzionamento
  • Introduzione

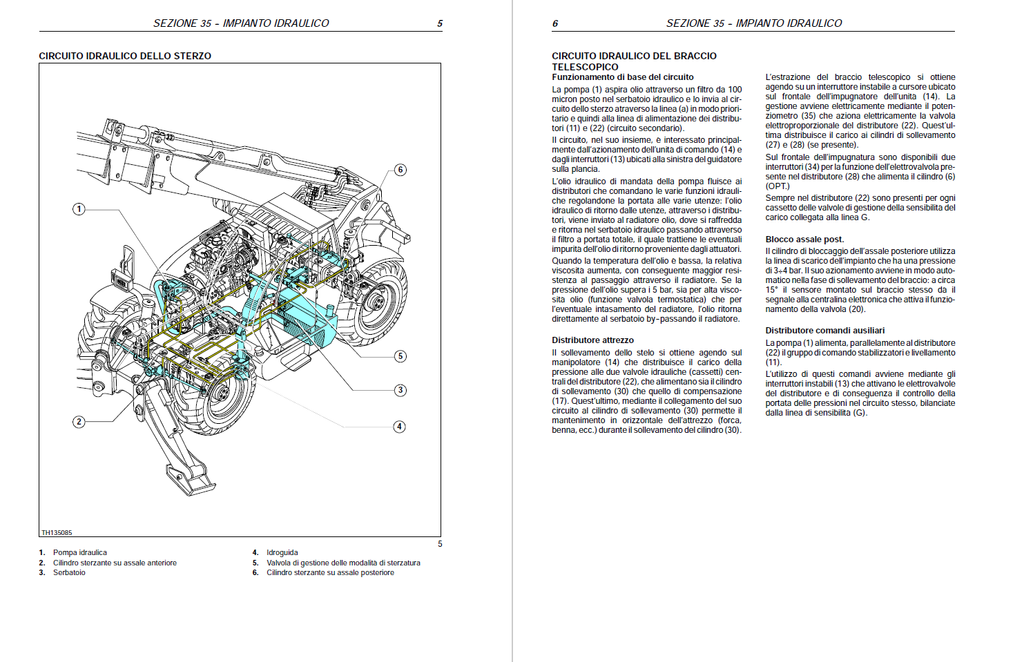

  • Circuito idraulico dello sterzo
  • Valvola di sterzatura
  • Circuito idraulico del braccio telescopico
  • Funzionamento dei componenti
    • Pompa idraulica
    • Valvola parzializzatrice della mandata
    • Valvola riduttrice di pressione
  • Comandi funzionamento caricatore frontale
  • Idroguida (OSPQ)
  • Distributore per braccio telescopico
  • Distributore per comandi ausiliari
  • Cilindri
  • Bracci

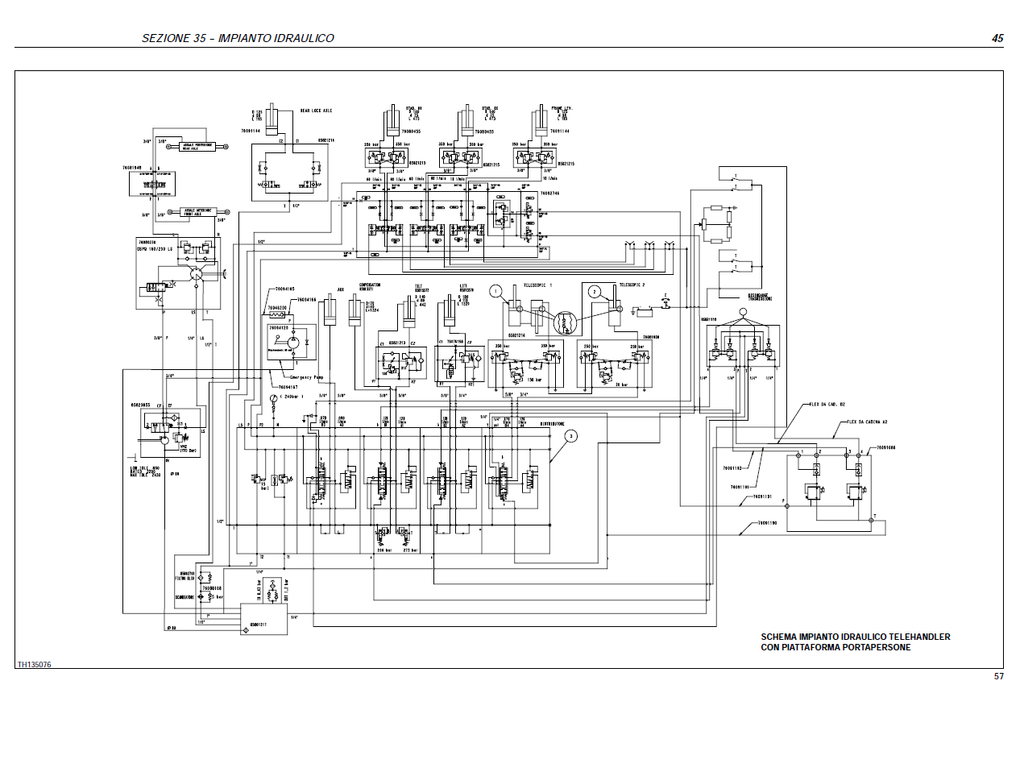

  • Piattaforma portapersone
  • Procedura per calibrazione centralina elettronica piattaforma portapersone
  • Attrezzi speciali
• Impianto elettrico
  • Impianto elettrico in generale
    • Dati tecnici componenti elettrici
    • Impianto elettrico e fusibili
    • Comandi e strumentazione
    • Uso del sistema antiribaltamento
    • Sostituzione lampadine
    • Protezione impianto durante carica batteria e saldatura
    • Avviamento della macchina con cavi ponte
    • Riparazione temporanea cablaggio elettrico
    • Diagnosi anomalie impianto elettrico in generale
    • Piattaforma portapersone
    • Attrezzi speciali
  • Schemi elettrici
    • Elenco connettori
    • Elenco componenti
    • Guida all’uso degli schemi elettrici
    • Schema 1: Avviamento/ricarica/luci spia/indicatori luminosi
    • Schema 2: Cambio
    • Schema 3: Allineamento ruote/valvole elettroidrauliche/impianto frenante

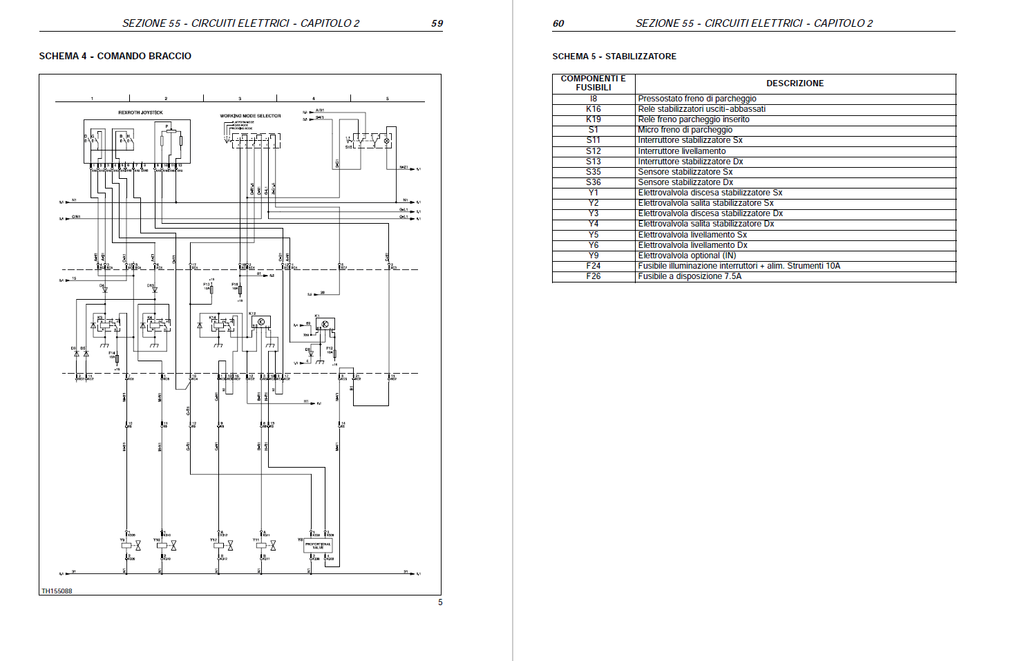

    • Schema 4: Comando braccio
    • Schema 5: Stabilizzatore
    • Schema 6: Luci/tergicristallo anteriore
    • Schema 7: Luci di lavoro/girofaro su tetto
    • Schema 8: Antiribaltamento/tergicristallo superiore
    • Schema 9: Riscaldamento autoradio/presa di corrente/plafoniera
    • Schema 10: Condizionatore
  • Elenco cablaggi
    • Cablaggio cruscotto
    • Cablaggio cabina
    • Cablaggio anteriore
    • Cablaggio posteriore
    • Cablaggio motore
