CASE Construction WX145, WX165, WX185 Pelle sur pneus Manuel de réparations 9-91211 Français

Name: CASE Construction WX145, WX165, WX185 Pelle sur pneus Manuel de réparations 9-91211 Français
SKU: 9-91211.pdf
Price: 23.99 USD
Availability: InStock

$ 23.99 USD

Aperçu Officiel du Manuel

Ce Manuel de réparations d'usine constitue l'infrastructure documentaire absolue dédiée au diagnostic approfondi et à la réfection intégrale des pelles sur pneus CASE de la série WX145, WX165 et WX185. Totalement distinct de la documentation des engins sur chenilles, cet ouvrage dévoile la cinématique complexe de la mobilité sur route : il détaille le paramétrage du moteur à huile de translation (type A 6 VM garantissant des vitesses jusqu'à 20 km/h), le démantèlement du réducteur de l'essieu directeur et la gestion du frein de l'essieu oscillant. L'architecture mécatronique y est chirurgicalement disséquée à travers l'interaction du réseau CAN-Bus, de l'Unité Centrale (CU), du système de commande d'énergie (PCS) et du module électro-hydraulique (ESX), fournissant une matrice exhaustive des codes de défauts (ex: Code 9118 pour des données CAN incorrectes). C'est l'encyclopédie incontournable pour restaurer l'hydraulique, la transmission et l'intelligence embarquée de ces excavatrices mobiles, qu'elles soient équipées d'une flèche monobloc ou d'un équipement de réglage (volée variable).

Marque : CASE Construction
Type d'équipement : Pelle sur pneus
Type de manuel : Manuel de réparations
Modèle de machine : WX145, WX165, WX185 (Couvre les configurations à flèche monobloc et équipement de réglage)
Numéro de série : N/R
Région : N/R
Code du manuel : 9-91211
Édition : N/R
Langue : Français
Pages : 746
Format de fichier : Document PDF (Recherchable)

Arguments de Vente Principaux

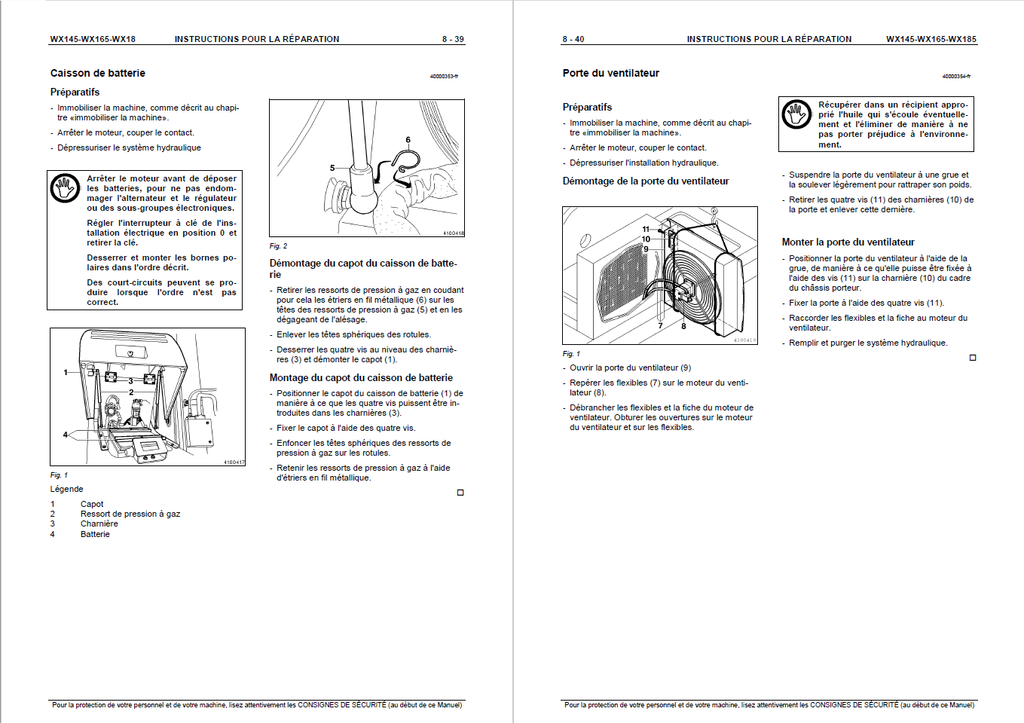

Verrouillage et Dépose de la Transmission Mobile : Contrairement aux modèles sur chenilles, l'intégrité de la chaîne cinématique d'une pelle sur pneus est cruciale pour la sécurité sur route. Ce manuel détaille la dépose sécurisée de l'arbre à cardan (pesant environ 30 kg) et de la boîte de vitesses (80 kg). Il dicte l'utilisation d'écrous autobloquants neufs et impose un serrage dynamométrique absolu de 60 Nm au niveau de la bride d'accouplement, tout en exigeant l'alignement strict des flèches de repère.
Réfection Chirurgicale des Vérins Hydrauliques : L'ouvrage transforme la révision des vérins de flèche, de bras et de godet en un processus d'usine. Il référence la nomenclature exacte de l'outillage spécial nécessaire, tel que l'insert pour écrou de piston décliné selon le diamètre de l'alésage (85 mm, 90 mm, 100 mm et 110 mm), garantissant une extraction et un assemblage des joints à lèvre et des bagues d'amortissement sans endommager la tige.
Abaques de Couple Haute Capacité : Ne laissez aucune place à l'improvisation lors de la reconstruction des essieux directeurs ou du châssis tourelle. Le document fournit des matrices de serrage universelles et spécifiques d'une ampleur exceptionnelle, documentant les couples requis étape par étape, s'étendant de la petite visserie jusqu'aux contraintes extrêmes atteignant 4 900 Nm pour l'ancrage des composants structurels lourds.

Caractéristiques et Points Forts

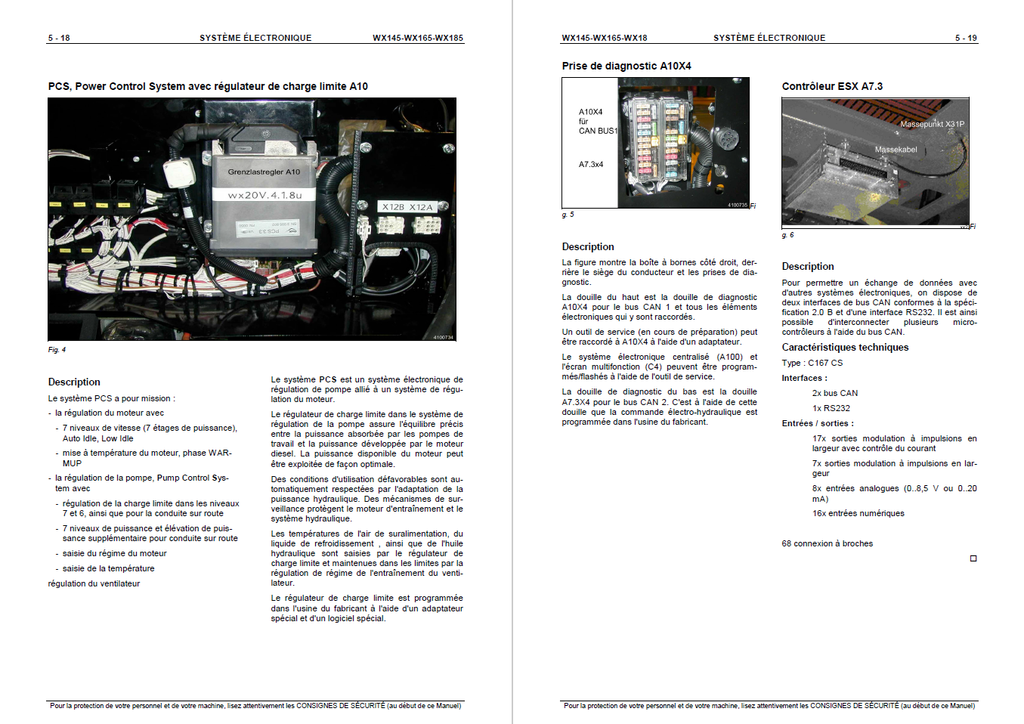

Architecture Mécatronique et Diagnostic CAN-Bus : Maîtrisez le cerveau de la machine. L'ouvrage cartographie l'intégralité du système électronique centralisé (Central Unit - CU), du contrôleur ESX et du système de puissance PCS. Il décode le brochage des faisceaux électriques jusqu'aux connecteurs vitaux (ex: fiche X33A, prise de diagnostic A7.3X4) pour isoler le trafic des réseaux CAN1 et CAN2, évitant ainsi le remplacement aveugle des calculateurs.

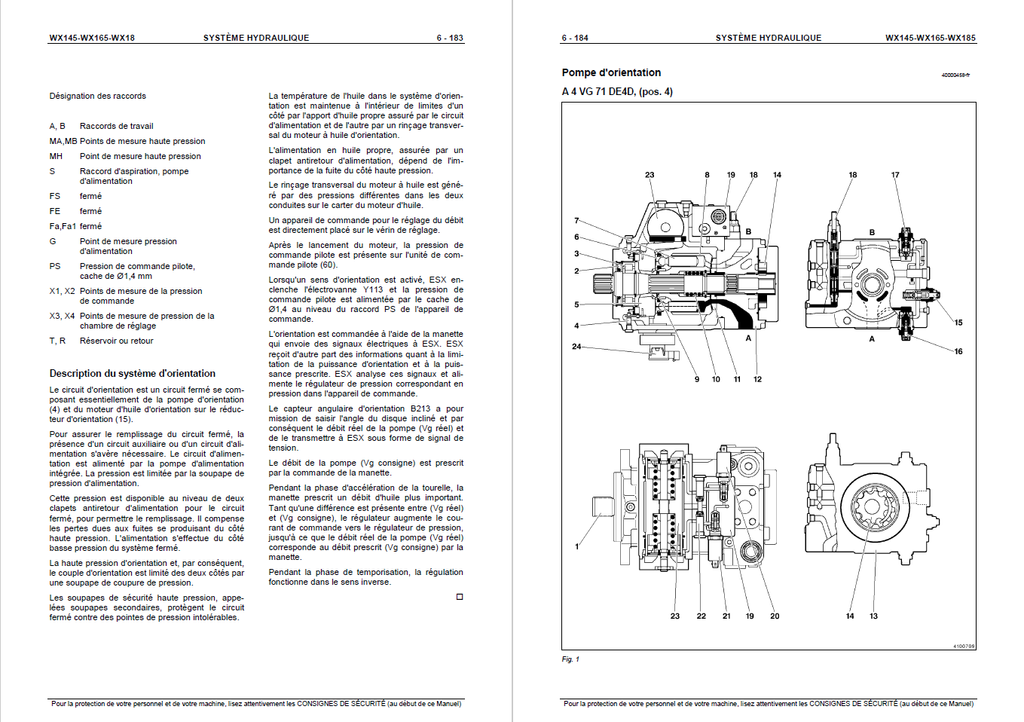

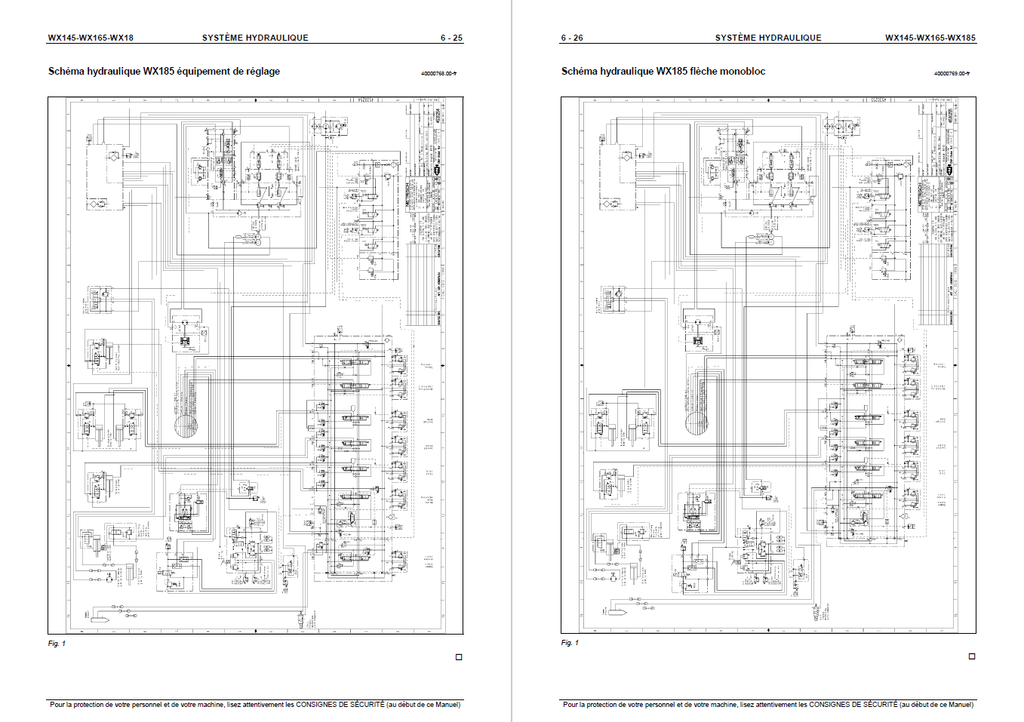

Topographie Hydraulique Différenciée (Monobloc vs Volée Variable) : Ce guide prend en compte la configuration exacte de votre bras de creusement. Il sépare méticuleusement les immenses schémas hydrauliques dynamiques dédiés à la "flèche monobloc" de ceux pour "l'équipement de réglage". Il y inclut l'analyse des flux pour le frein de l'essieu oscillant, le réducteur d'orientation et la régulation automatique du moteur à huile de translation.
Calibrage des Pressions de Freinage et de Pilotage : Sécurisez l'arrêt d'urgence et la manœuvrabilité de l'engin lourd. Le manuel documente les seuils de tarage des pressostats critiques. Il met notamment en évidence le capteur S18.1 (MINDESTBREMSDRUCK) qui surveille activement la pression de freinage minimale, exigeant un déclenchement d'alerte précis à 105 bar dans le circuit.

Résolution de Problèmes en Atelier

Décodage des Alarmes Critiques du Moteur et des Freins (CU/PCS) : Face à une machine qui se met en sécurité, la matrice de diagnostic vous donne l'avantage. Identifiez instantanément une chute de pression de lubrification grâce au Code 7000 (ERR_ENGINE_OIL_PRESSURE), une défaillance du circuit de freinage avec le Code 7002 (ERR_LOW_BRAKE_PRESSURE), ou anticipez une surchauffe moteur via le Code 8006 (ERR_TEMP_ENGINE_WARN) généré par l'unité PCS.
Éradication des Anomalies de Gestion Hydraulique (Codes ESX) : Si les mouvements de la pelle deviennent erratiques, plongez dans la mémoire de défauts du contrôleur ESX. L'arbre de recherche vous permet de corriger des paramètres contradictoires de la machine (Code 9085), d'isoler une perte du signal de régime moteur (Code 9185 : CID_PCS_RPM), ou de repérer une erreur de calibrage des électrovannes du bloc de commande (Code 9103).
Traque des Courts-Circuits sur les Électrovannes : Le guide déploie des logigrammes dédiés aux défauts d'alimentation des bobines. Face à un tiroir bloqué, le technicien peut cibler scientifiquement un court-circuit à la masse sur l'électrovanne du capot supérieur (Code 9787), une divergence de mesure de courant (Code 9834), ou une rupture de câble franche sur la soupape de translation parallèle (Code 9921).

Note de Transparence et Spécificités de la Publication :Ce Manuel de Réparations est le document d'ingénierie définitif pour la maintenance des systèmes hydrauliques, de la transmission sur pneus (essieux, boîte de vitesses, cardan), de la structure et du vaste réseau électronique embarqué (CAN-Bus, CU, PCS, ESX) des pelles CASE WX145, WX165 et WX185. Il détaille la procédure de démontage et montage du moteur thermique pour son extraction du châssis. Cependant, veuillez noter que conformément aux standards de documentation du constructeur, les opérations de métrologie interne profonde et d'usinage du bloc moteur diesel (remplacement de vilebrequin, fraisage des culasses) nécessitent de consulter le Manuel de Réparation Moteur indépendant (non inclus).

Table des matières

CONSIGNES DE SÉCURITÉ
- AVANT-PROPOS
  - À l'attention des lecteurs
  - Manipulation
  - Remise en état
  - Documentation supplémentaire

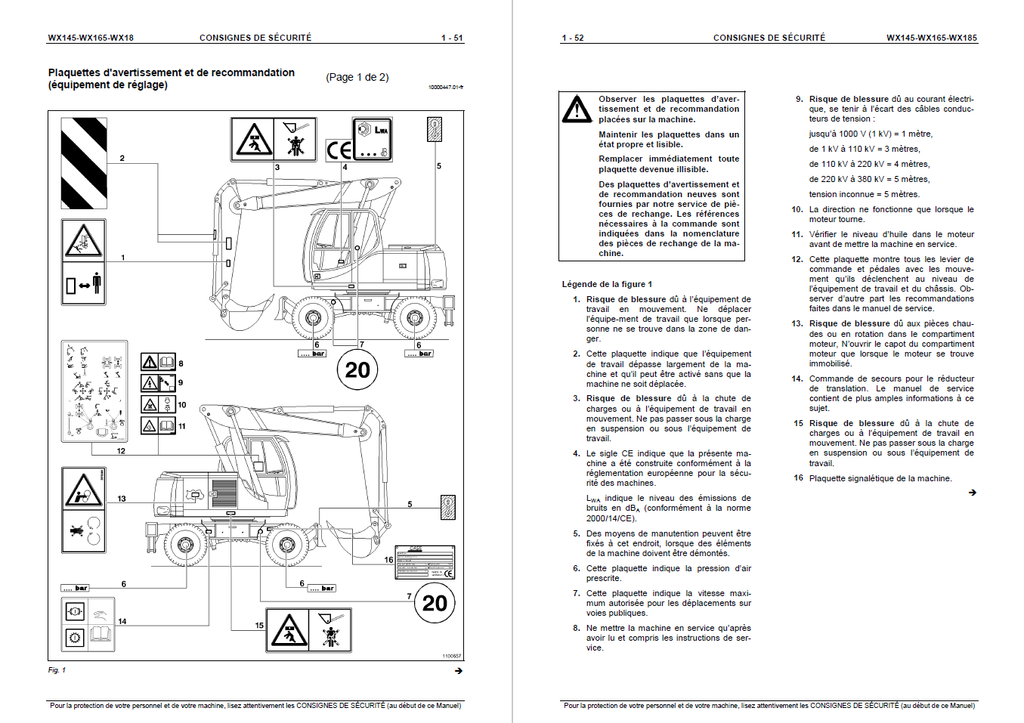

- Plaquettes d'avertissement et de recommandation (flèche mono)
- Plaquettes d'avertissement et de recommandation (équipement de réglage)
- Mesures d'organisation
  - Choix et qualification du personnel ; obligations fondamentales
  - Consignes de sécurité pour certaines phases de travail
  - Service normal
DONNÉES TECHNIQUES ET OUTILS SPÉCIAUX
- Unités de mesure
STRUCTURE DE L'APPAREIL
- Synoptique des composants du châssis porteur
- Synoptique des composants : WX145 (équipement de réglage)
- WX145 (flèche monobloc)
- WX165/185 (équipement de réglage)
- WX165/185 (flèche monobloc)

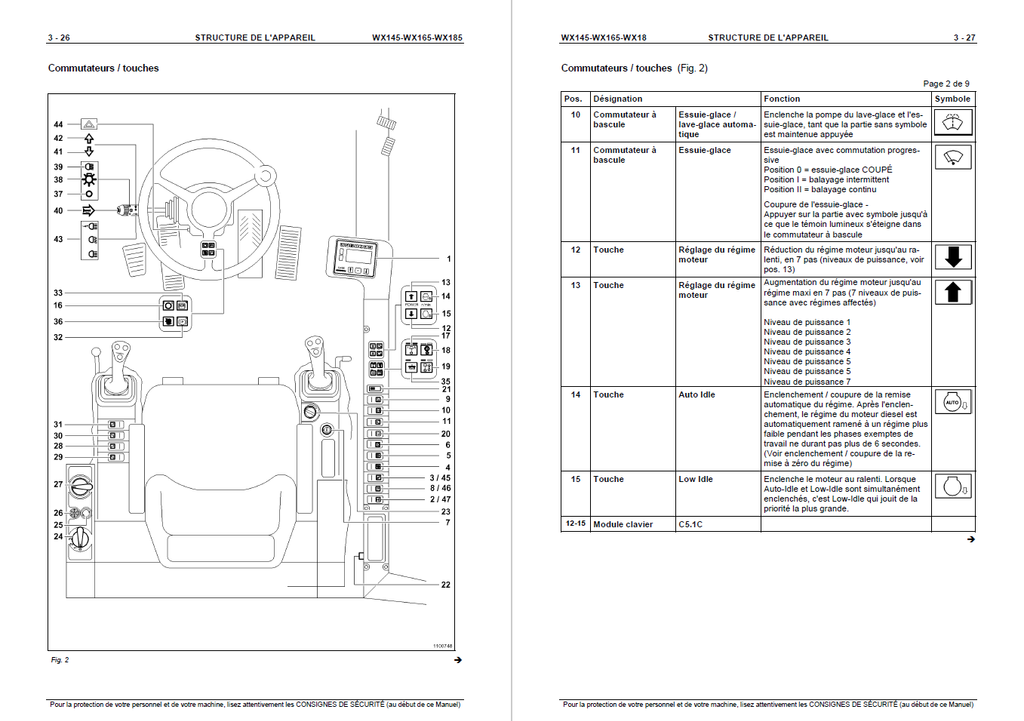

- Synoptique des commutateurs et touches
- Synoptique des éléments de commande
- Synoptique de l'écran multifonction
- Synoptique des composants de la tourelle
- Synoptique des composants du moteur
- Synoptique des composants de l'équipement
- Synoptique des composants optionnels
- Description de la machine (équipement de réglage)
- Vue d'ensemble de la machine
- Écran multifonction
  - Mémoire des défauts
SYSTÈME ÉLECTRIQUE
- Notions fondamentales
- Système électrique du véhicule
- Sommaire page 1, WX145
- Sommaire page 2, WX145
- Alimentation électrique démarreur/moteur, WX145
- Grid Heater / Filter Heater, WX145
- Alimentation en tension des capteurs, WX145
- Capteur de réservoir / dispositif de ravitaillement, WX145
- Coupure de la commande pilote, WX145

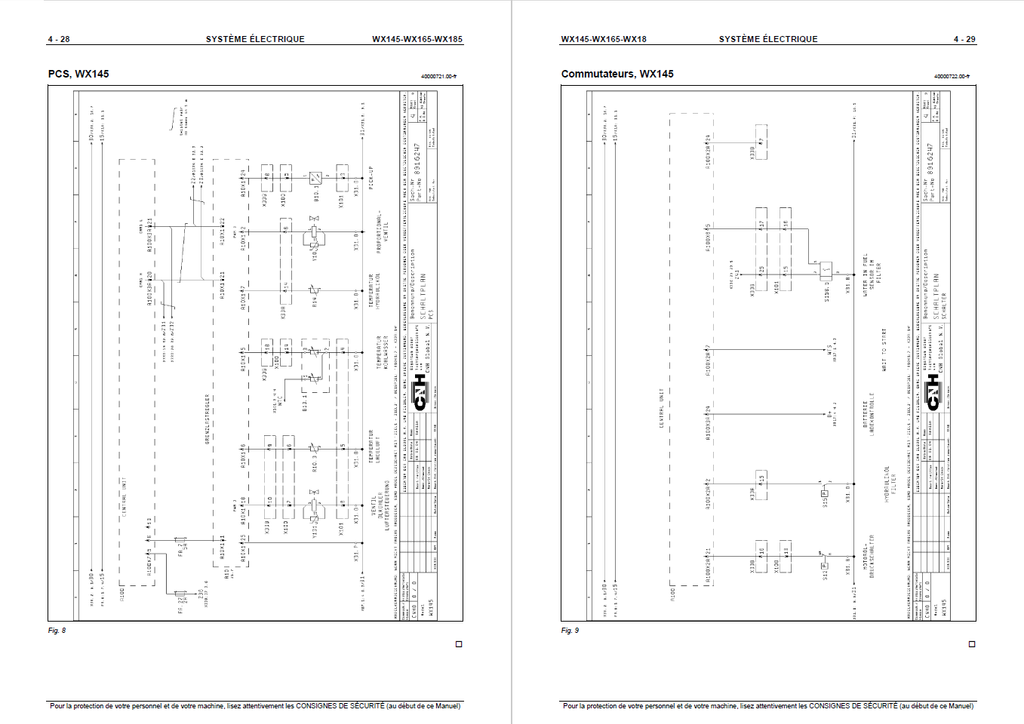

- PCS, WX145
- Commutateurs, WX145
- Moteur de réglage de la vitesse de rotation, WX145
- Moteur - alimentation en tension CU, WX145
- Cabine - convertisseur de tension, WX145
- Cabine - essuie-glace et lave-glace, WX145
- Cabine, WX145
- Support de colonne de direction, WX145
- Fonction Inching, WX145
- Éclairage, WX145
- Tachymètre marche lente, WX145
- Soupapes surveillance du filtre d'air, WX145
- Freins de service et de stationnement, WX145
- Frein de l'essieu oscillant, WX145
- SCHÉMAS ÉLECTRIQUES, WX165, WX185, 8916248
- Sommaire page 1, WX165/185
- Sommaire page 2, WX165/185
- Alimentation électrique démarreur/moteur, WX165/185
- Grid Heater / Filter Heater, WX165/185
- Alimentation en tension des capteurs, WX165/185
- Capteur de réservoir / dispositif de ravitaillement, WX165/185
- Coupure de la commande pilote, WX165/185
- PCS, WX165/185
- Cabine - essuie-glace et lave-glace, WX165/185
- Cabine, WX165/185
- Support de colonne de direction, WX165/185
- Fonction Inching, WX165/185
- Éclairage, WX165/185
- Tachymètre marche lente, WX165/185
- Soupapes surveillance du filtre d'air, WX165/185
- Freins de service et de stationnement, WX165/185
- Frein de l'essieu oscillant, WX165/185
- Soufflante et climatisation, WX165/185
- Chauffage d'appoint (option) , WX165/185
- Fréquence marteau cisaille (option) , WX165/185
- Stabilisation lame niveleuse, WX165/185
- ESX - alimentation en tension, WX165/185
- ESX - diagnostic CAN1 CAN2, WX165/185
- Codage ESX, WX165/185
- Schéma électrique équipement marteau / cisaille / fraise
- Tableau d'affectation de la fiche X33B für WX145/165
- Tableau d'affectation de la fiche X33B für WX185
- Tableau d'affectation de la fiche X33C für WX145/165/185
- Tableau d'affectation de la fiche X33D für WX145/165/185
- Tableau d'affectation de la fiche X33E für WX145/165/185
- Tableau d'affectation de la fiche X33P für WX145/165/185

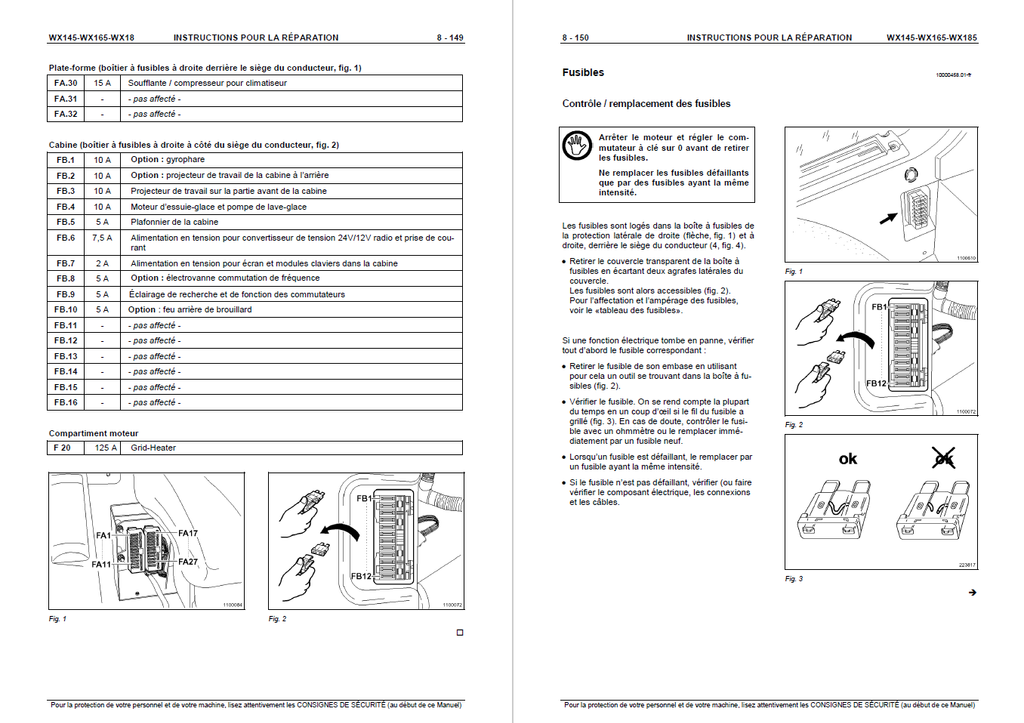

- Disposition des éléments électriques

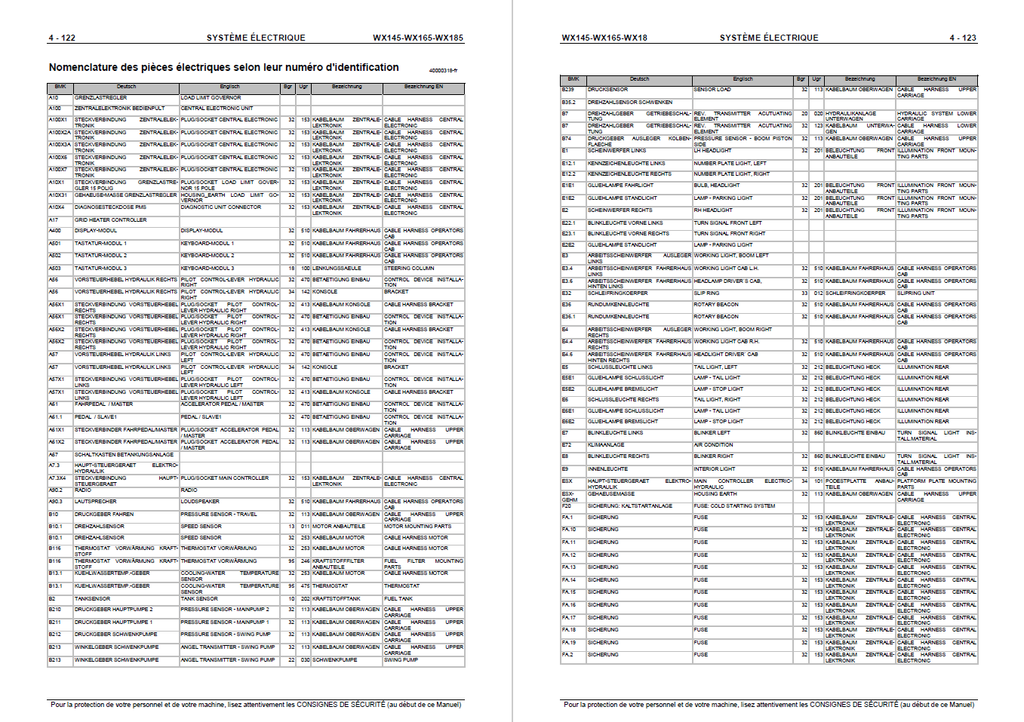

- Nomenclature des pièces électriques selon leur numéro d'identification
