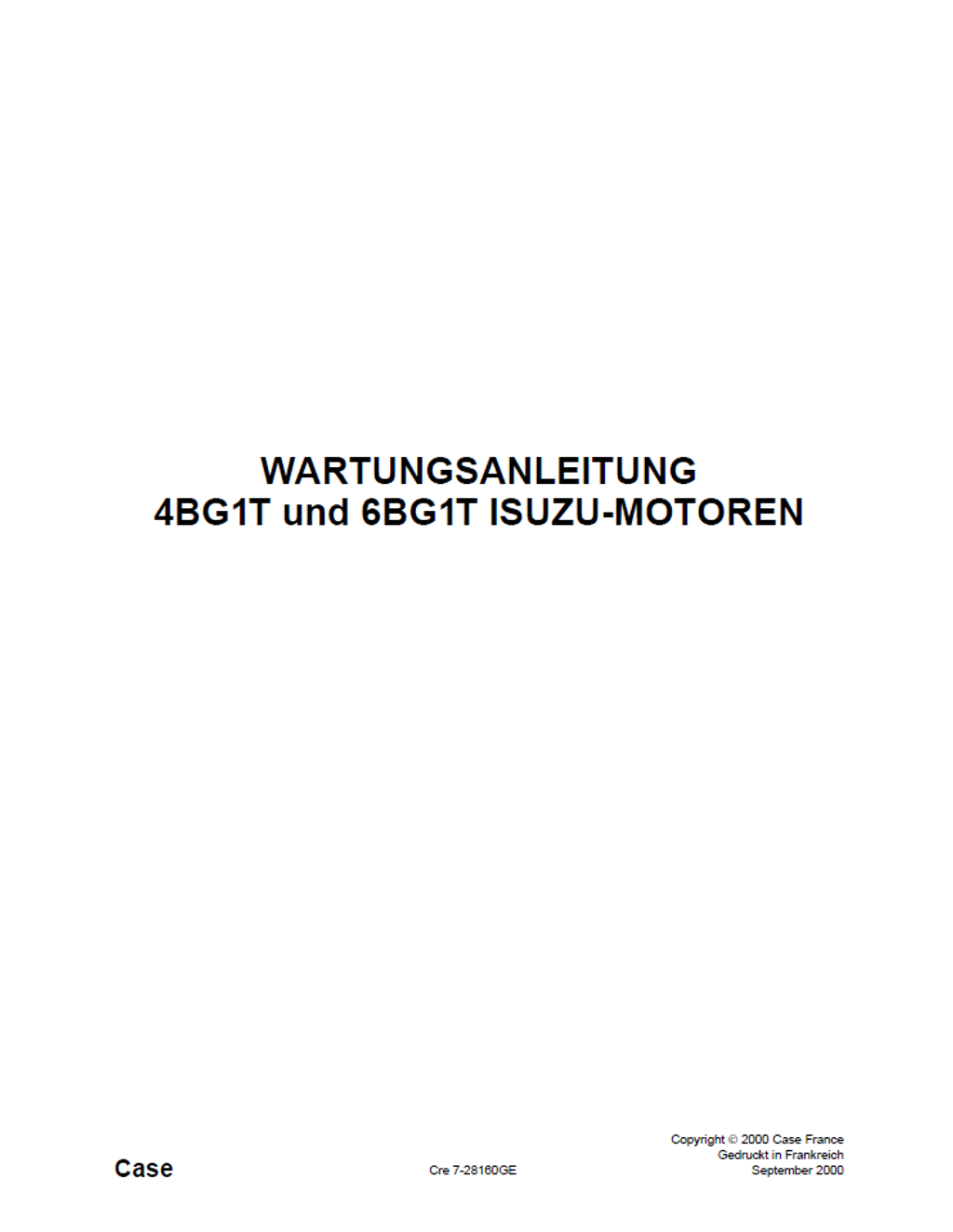

ISUZU / CASE Construction 4BG1T, 6BG1T Dieselmotor Wartungsanleitung 7-28340 Deutsch

Offizieller Handbuch-Überblick: Diese spezialisierte Original-Dokumentation konzentriert sich ausschließlich auf die industriellen Turbodieselmotoren der Baureihen 4BG1T und 6BG1T. Anstatt sich mit der Maschinenperipherie aufzuhalten, taucht dieses Handbuch direkt in die harte Motormechanik ein. Es rüstet Motorenbauer mit absolut präzisen Datenreihen für die Zylinder- und Kurbelwellen-Überholung, exakten Winkelanzugsverfahren für Schwerlastbolzen sowie detaillierten Fehlerbeseitigungs-Routinen für das Zexel/Bosch-Einspritzsystem aus, um eine Motorinstandsetzung auf kompromisslosem Werksniveau zu garantieren.

• Marke: ISUZU / CASE Construction
• Maschinentyp: Dieselmotor
• Handbuchart: Wartungsanleitung
• Maschinenmodell: 4BG1T, 6BG1T
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 7-28340
• Ausgabe: Gedruckt in Frankreich. 2000
• Sprache: Deutsch
• Seiten: 168
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Kompromisslose Motor-Grundinstandsetzung: Dieses Handbuch lässt keine Fragen bei der schweren Mechanik offen. Es definiert exakte, herstellergeprüfte Winkelanzugsverfahren (Winkelanzug) für hochbelastete Bauteile. So wird beispielsweise vorgeschrieben, die Pleuelstangenschrauben in einem präzisen zweistufigen Prozess anzuziehen: zunächst auf 4 kgf.m, gefolgt von einer exakten 60°- bis 90°-Drehung, um die maximale Materialstreckgrenze sicherzustellen.
• Zexel/Bosch Einspritzpumpen-Kalibrierung: Überholen Sie das Herzstück des Dieselmotors mit absoluter Sicherheit. Die Dokumentation liefert detaillierte Protokolle für die Reihen- und VE-Verteilereinspritzpumpen. Sie leitet Sie an, den korrekten Einspritzbeginn (Förderbeginn) über die Überlaufmethode millimetergenau zu fixieren und die exakten Anzugswerte der Einspritzleitungsverbinder (5,0 bis 6,0 kgf.m) einzuhalten, um ein Verwinden des Aluminiumgehäuses zu verhindern.
• Striktes Zylinderbüchsen-Einpressverfahren: Vermeiden Sie Rissbildungen im Motorblock bei der Generalüberholung. Das Handbuch spezifiziert den Einsatz einer Tischpresse zur Installation der trockenen Zylinderbüchsen. Es schreibt eine exakte Anfangskraft von 500 kg zur Ausrichtung vor, gefolgt von einer finalen Setzkraft von 2500 kg. Zudem wird das absolute Standard-Passspiel der Büchse auf extrem enge 0,001 bis 0,019 mm limitiert.

Technische Highlights & Werksnormen

• Harte Druckwerte für Schmier- und Kühlsysteme: Sichern Sie die thermische Stabilität des Triebwerks. Das Werkstatthandbuch liefert die festen Ventilöffnungsdrücke für das gesamte Ölnetz: Das Bypass-Ventil des Ölfilters muss bei 1 kg/cm² öffnen, das Ölkühler-Bypass-Ventil bei 2 kg/cm², während das Haupt-Ölüberströmventil auf 8 kg/cm² kalibriert ist. Für den Zylinderkopf wird zudem ein hydrostatischer Wassermantel-Drucktest mit 5 kg/cm² über exakt 3 Minuten gefordert.
• Mikrometergenaue Verschleißgrenzen (Toleranzen): Verlassen Sie sich bei der Begutachtung auf absolute Werkslimits. Der Verzug der Zylinderkopfunterseite ist auf maximal 0,2 mm begrenzt (die maximale Schleifzugabe beträgt strikt 0,3 mm). Die Parallelität der Pleuelstange darf eine Abweichung von 0,20 mm (pro 100 mm Länge) niemals überschreiten, während der maximale Kurbelwellenschlag (Unrundheit) bei der 6-Zylinder-Variante auf 0,40 mm und bei der 4-Zylinder-Variante auf 0,30 mm limitiert ist.
• Detaillierte Strömungs- und Schmierpläne: Obgleich reine Motoren-Handbücher keine klassischen Bagger-Schaltpläne enthalten, liefert dieses Dokument hochdetaillierte Zirkulationsdiagramme für den Schmierkreislauf. Verfolgen Sie den Öldruckfluss von der Zahnradpumpe über den Zentrierbolzen-Hauptstromfilter bis hin zur Kurbelwelle und den Kipphebelachsen, um Druckverluste logisch eingrenzen zu können.

Analytischer Problemlöser

• Thermische Diagnostik & Abgas-Analyse: Verwandeln Sie Auspuffrauch in Diagnose-Daten. Das Handbuch verknüpft spezifische Rauchfärbungen (schwarz oder weiß) direkt mit mechanischen Ursachen – von einem defekten Druckventil in der Einspritzpumpe, über verklemmte Kolbenringe, bis hin zu einem falschen Sprühbild der Düsen. Es liefert zudem genaue Anweisungen zur Korrektur des Einspritzdüsenstartdrucks.
• Lokalisierung fataler Öldruckabfälle: Schützen Sie das Triebwerk vor dem sofortigen Kolbenfresser. Die Störungsbeseitigungs-Matrix führt Sie Schritt für Schritt durch die Diagnose, wenn der Öldruck nicht ansteigt. Sie isolieren Fehlerquellen wie ein verklemmtes Überströmventil, schwache Bypass-Ventilfedern, ein blockiertes Pumpen-Siebelement oder verschlissene Nockenwellenlager ohne unnötigen Teiletausch.
• Akustische Fehlerbehebung (Klopfen & Lärm): Identifizieren Sie drohende Motorschäden allein durch das Gehör. Die Tabellen gliedern ungewöhnliche Motorgeräusche exakt auf: Unterscheiden Sie ein "Klopfen" (verursacht durch eine defekte Zylinderkopfdichtung oder falsches Ventilspiel) von einem "ständigen Lärm" (verursacht durch Wasserpumpenlager oder lockere Schwungradschrauben) und leiten Sie sofort die passenden Gegenmaßnahmen ein.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Bei diesem Dokument handelt es sich um das dedizierte Motoren-Werkstatthandbuch (Engine Service Manual) für die ISUZU-Turbodieselmotoren 4BG1T und 6BG1T, welche in verschiedenen CASE Construction Maschinen verbaut sind. Es konzentriert sich zu 100% auf die interne Triebwerksmechanik, Zylinderkopf-Überholung, Einspritzpumpen und Kühlsysteme. Fahrgestell, Bagger-Hydraulikanlagen, Kabinen-Elektronik oder CAN-Bus-Schaltpläne der Trägermaschine sind nicht Teil dieses spezifischen Motoren-Handbuchs.

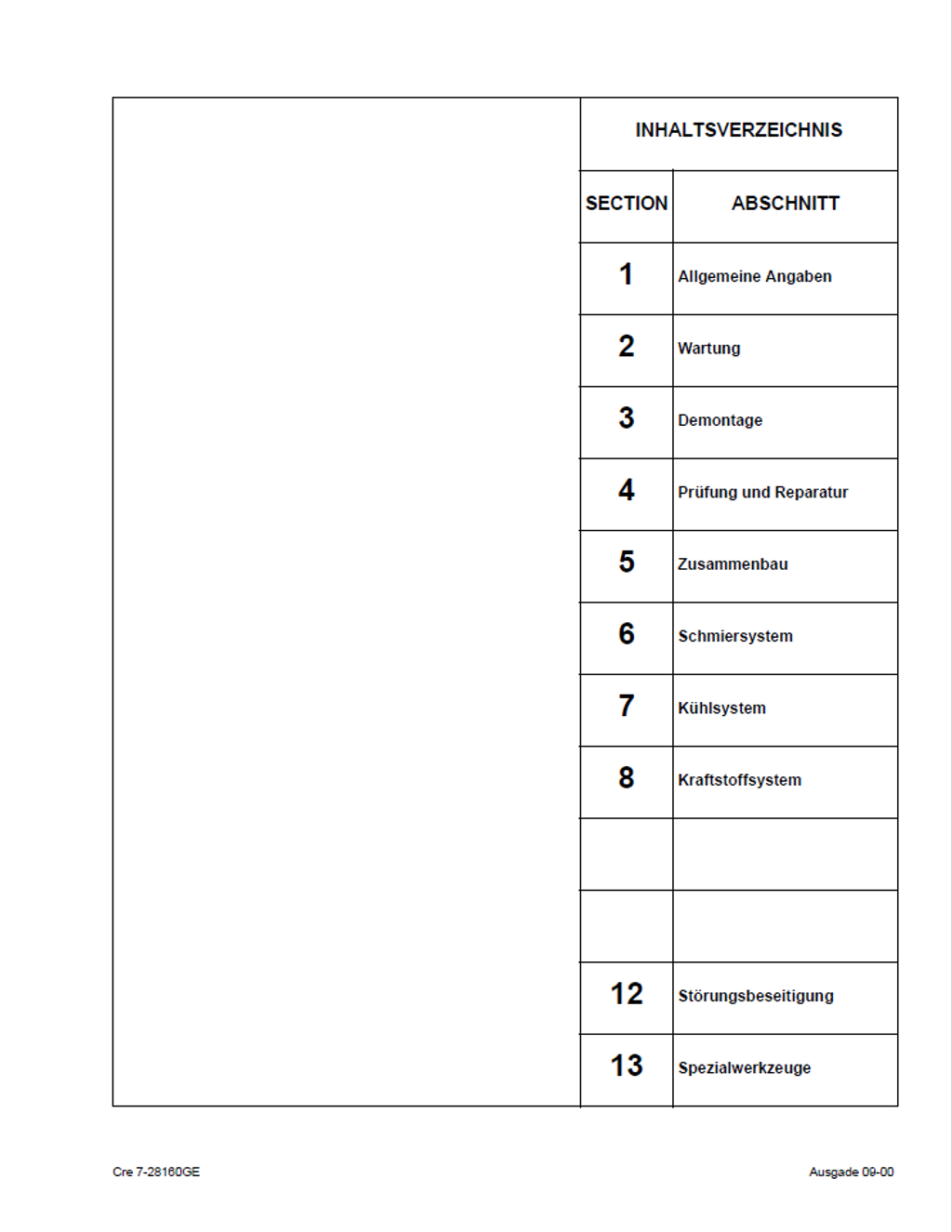

Inhaltsverzeichnis

• Allgemeine Angaben
  • Allgemeine Reparaturanweisungen
  • Anmerkungen zum Format dieser Anleitung

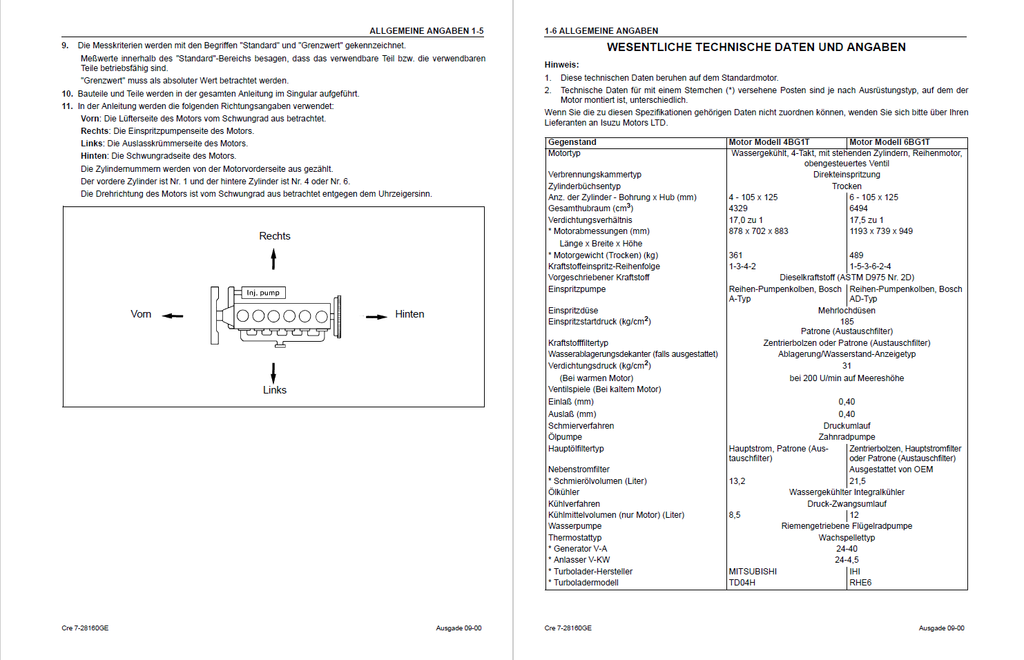

  • Wesentliche technische Daten und Angaben
  • Anzugsmomente
  • Winkelanzugsverfahren für Muttern und Schrauben
  • Befestigungsmuttern und -schrauben der Hauptbauelemente
  • Kennzeichnung
• Wartung
  • Kraftstoffsystem
  • Kühlsystem
  • Ventilspiel und Einstellung

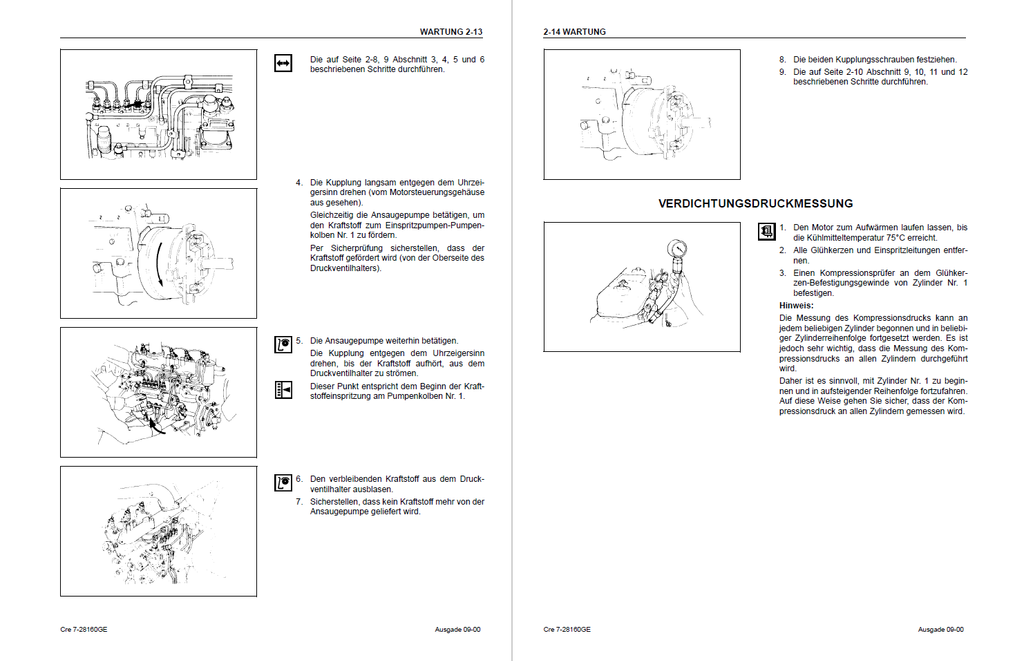

  • Einspritzzeitverstellung
  • Verdichtungsdruckmessung
  • Prüfung des Turboladers
  • Motorreparatursatz
• Motorbaugruppe I (Demontage)
  • Außenteile-Demontageschritte
  • Hauptbauteile-Demontageschritte - I
  • Hauptbauteile-Demontageschritte - II
  • Kipphebel- und Kipphebelachsen-Demontageschritte
  • Zylinderkopf-Demontageschritte
  • Kolben- und Pleuelstangen-Demontageschritte

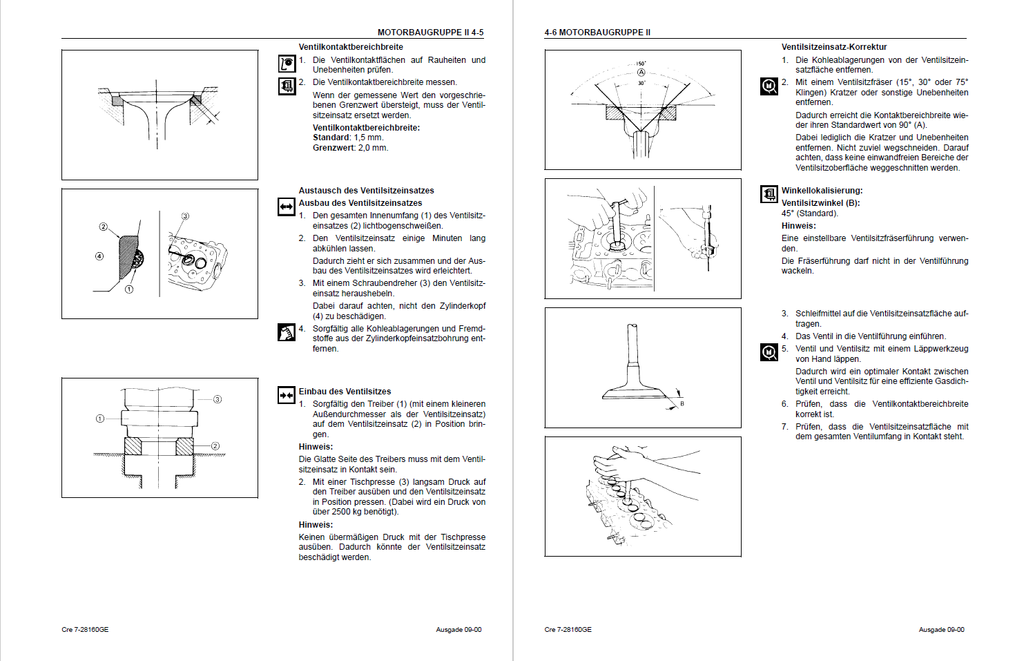

• Motorbaugruppe II (Prüfung und Reparatur)
  • Zylinderkopf
  • Ventilführung
  • Stößel (Nockenstößel oder Ventilstößel)
  • Zylinderbüchsen
  • Kurbelwelle

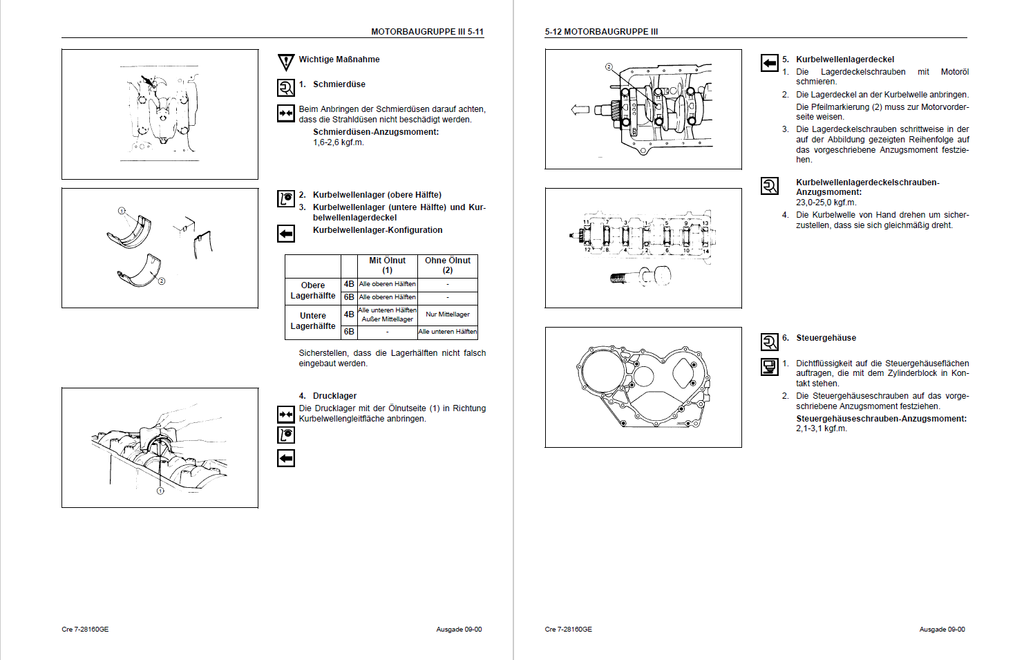

• Motorbaugruppe III (Zusammenbau)
  • Kolben- und Pleuelstangen-Zusammenbauschritte
  • Zylinderkopf-Zusammenbauschritte
  • Kipphebel- und Kipphebelachsen-Zusammenbauschritte
  • Hauptbauteil-Zusammenbauschritte - I
  • Hauptbauteil-Zusammenbauschritte - II
  • Außenteil-Zusammenbauschritte (Linke Seite)
  • Außenteil-Zusammenbauschritte (Rechte Seite)
  • Einregeln des Motors
• Schmiersystem
  • Allgemeine Angaben
  • Ölpumpe
    • Demontage
    • Prüfung und Reparatur
    • Zusammenbau
  • Ölkühler
    • Demontage
    • Prüfung und Reparatur
    • Zusammenbau
• Kühlsystem
  • Allgemeine Beschreibung

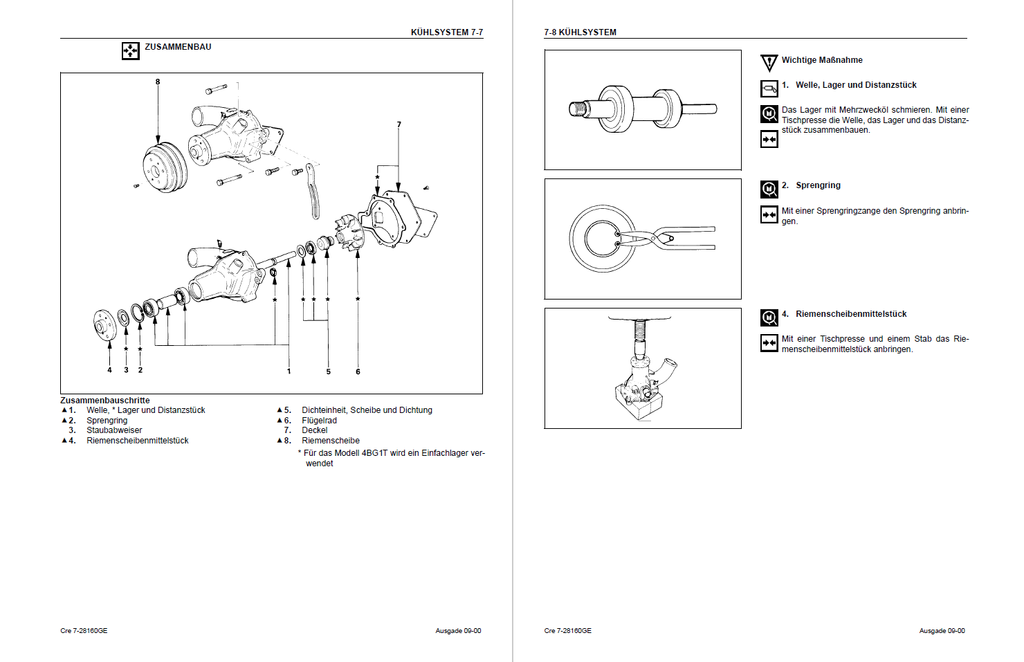

  • Wasserpumpe
    • Demontage
    • Prüfung und Reparatur
    • Zusammenbau
  • Thermostat
• Kraftstoffsystem
  • Einspritzdüse
    • Demontage
    • Prüfung und Reparatur
    • Zusammenbau
• Störungsbeseitigung
  • Probleme beim Anlassen
    • Anlassermotor funktionsunfähig
    • Anlassermotor funktioniert aber Motor dreht sich nicht
    • Motor dreht sich aber startet nicht (Die Einspritzpumpe wird mit Kraftstoff versorgt)

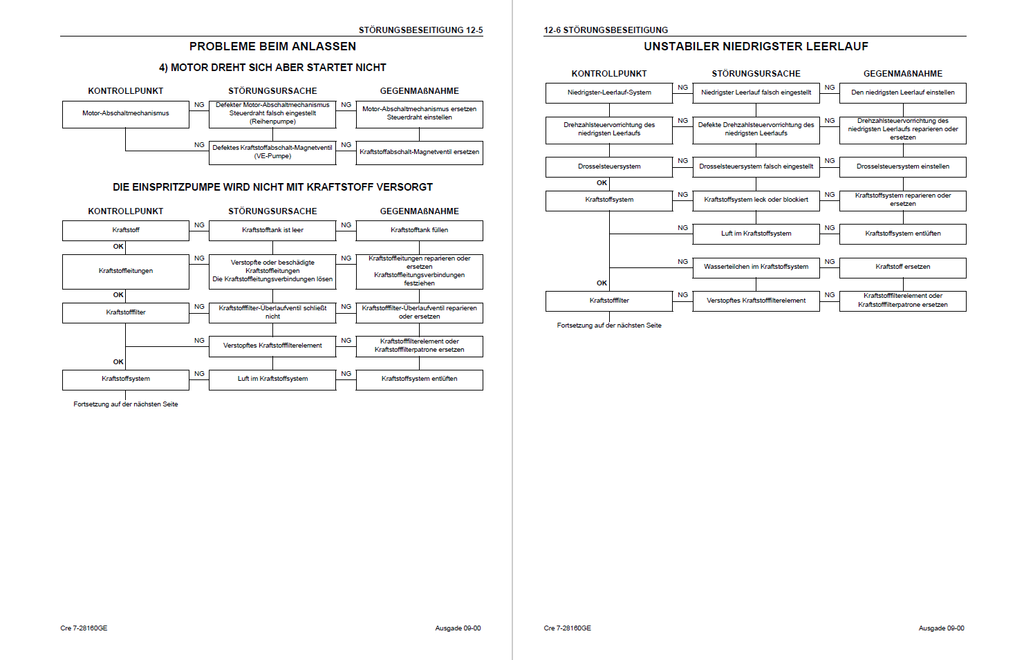

    • Motor dreht sich aber startet nicht (Die Einspritzpumpe wird nicht mit Kraftstoff versorgt)
  • Unstabiler niedrigster Leerlauf
  • Mangelnde Leistung
  • Übermäßiger Kraftstoffverbrauch
  • Übermäßiger Ölverbrauch
  • Überhitzung
  • Weißer Rauch am Auspuff
  • Schwärzlicher Rauch am Auspuff
  • Öldruck steigt nicht an

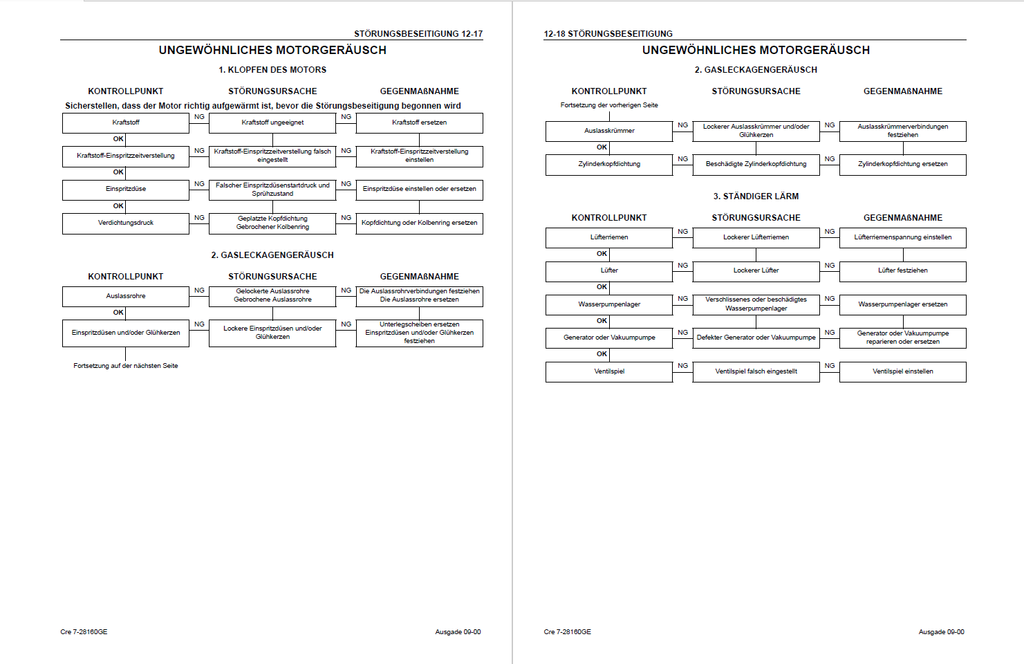

  • Ungewöhnliches Motorgeräusch
    • Klopfen des Motors
    • Gasleckagengeräusch
    • Ständiger Lärm
    • Klopfgeräusch
