ISUZU / CASE Construction 4JB1 Dieselmotor Wartungsanleitung 7-28470GE, 7-28360 Deutsch

Offizieller Handbuch-Überblick: Dieses spezialisierte Werkstatthandbuch ist das maßgebliche Referenzdokument für die vollständige mechanische Überholung der 4JB1 Isuzu-Dieselmotoren, die in CASE Construction Maschinen zum Einsatz kommen. Es richtet sich an professionelle Motorenbauer und liefert schonungslose technische Fakten – von präzisen Anzugsmomenten für Kurbelwellen- und Pleuellager über exakte Verschleißgrenzen beim Einpressen der Zylinderbüchsen bis hin zur detaillierten Fehlerdiagnostik für die Bosch A-Typ Einspritzanlage. Ideal für tiefgreifende Grundinstandsetzungen und die systematische Behebung von kritischen Leistungsabfällen oder thermischen Problemen.

• Marke: ISUZU / CASE Construction
• Maschinentyp: Dieselmotor
• Handbuchart: Wartungsanleitung
• Maschinenmodell: 4JB1
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 7-28470GE, 7-28360
• Ausgabe: Gedruckt in Frankreich. 2000
• Sprache: Deutsch
• Seiten: 148
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Rigorose Montageprotokolle (Kaltpress-Verfahren): Das Handbuch überlässt bei der Zylinderüberholung nichts dem Zufall. Es spezifiziert exakt den Einbau der trockenen Zylinderbüchsen unter Verwendung von Trockeneis zur thermischen Schrumpfung. Zusätzlich wird der strikte Einsatz einer Tischpresse gefordert: beginnend mit einer initialen Passkraft von 500 kg zur exakten Ausrichtung, gefolgt von einer finalen Setzkraft von 2500 kg für den unverrückbaren Festsitz.
• Bosch A-Typ Einspritzanlagen-Kalibrierung: Sichern Sie die optimale Verbrennung des 4JB1-Triebwerks. Die Dokumentation leitet Sie präzise durch die Überprüfung der 4-Loch-Einspritzdüsen mittels Düsenprüfgerät. Sie liefert den harten Grenzwert für den Einspritzstartdruck von exakt 185 kg/cm² und zeigt detailliert, wie tropfende Nadelventile oder ein fehlerhafter Sprühzustand durch gezieltes Läppen und den Austausch mikrometergenauer Einstellscheiben behoben werden.

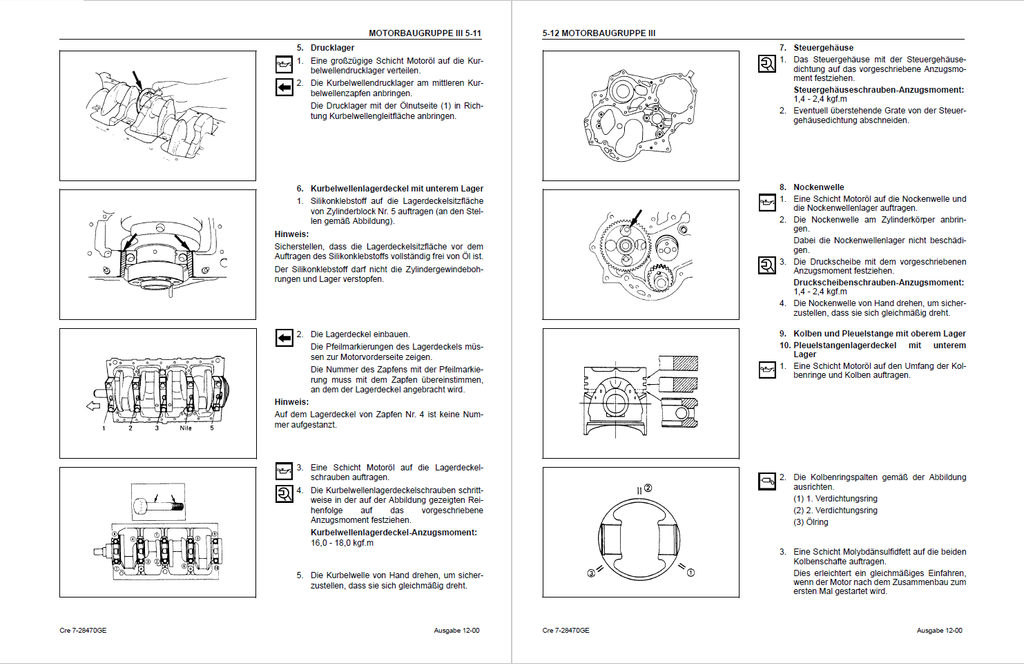

• Absolute Herstellernormen für Anzugsmomente: Verhindern Sie Materialermüdung und strukturelles Versagen durch werksgetreue Drehmomentvorgaben. Das Handbuch liefert die unabdingbaren Parameter für kritische Verbindungen: Die Befestigungsschrauben des Nockenwellenrads erfordern exakt 10,0 bis 12,0 kgf.m, das Schwungrad muss mit 11,5 bis 12,5 kgf.m gesichert werden, während die Kipphebelachsenträger exakt 5,0 bis 6,0 kgf.m verlangen.

Technische Highlights

• Mikrometrische Verschleißgrenzen (Toleranz-Matrizen): Die Referenzdaten erlauben eine zweifelsfreie Begutachtung aller Kernkomponenten. So ist die Verwölbung der Zylinderkopfunterseite auf einen strikten Grenzwert von 0,2 mm limitiert (bei einer maximalen Schleifzugabe von lediglich 0,3 mm). Für die Ölpumpe wird das radiale Spiel zwischen Rotorwelle und Pumpengehäuse auf ein absolutes Maximum von 0,20 mm (Standard 0,04 mm) festgesetzt.

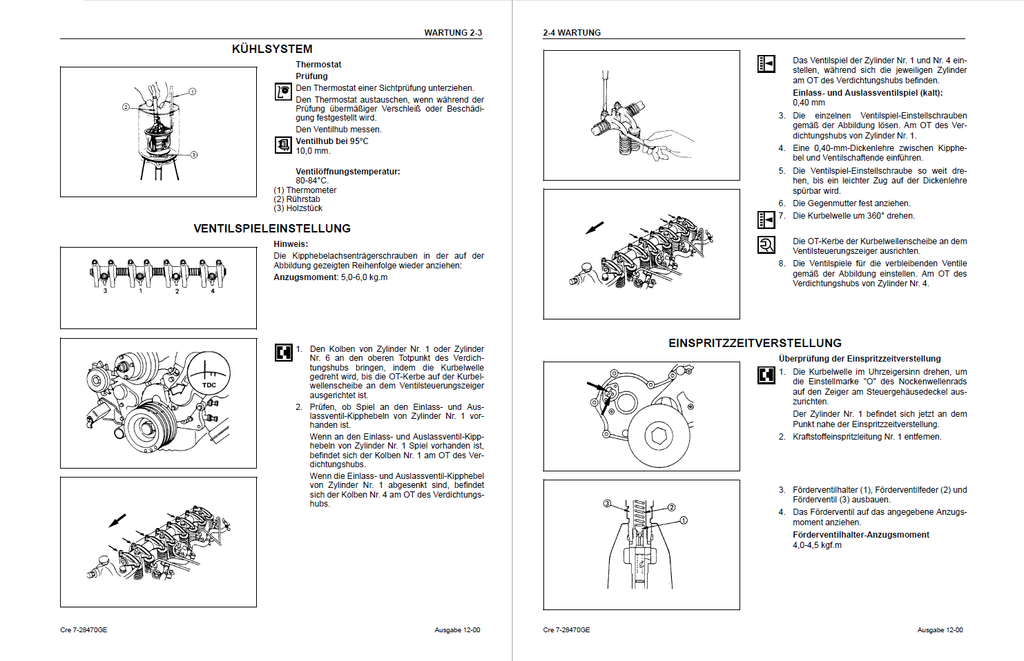

• Thermodynamische & Hydraulische Spezifikationen: Schützen Sie den Motor vor fatalen Schmierstoff- und Kühlungsabrissen. Die Wartungsanleitung definiert den Prüfdruck des Öl-Überströmventils auf exakt 5,8 bis 6,2 kg/cm². Gleichzeitig liefert sie die präzisen Funktionsdaten für das Kühlsystem: Der Wachspellet-Thermostat muss bei 80-84 °C öffnen und bei 95 °C einen exakten Ventilhub von 10,0 mm aufweisen.
• Visuelle Zirkulations- und Strömungspläne: Auch wenn Bagger-Schaltpläne hier nicht greifen, bietet das Handbuch tiefgreifende Architektur-Diagramme des Schmierölflusses. Verfolgen Sie den Weg des Öls von der Trochoid-Ölpumpe unter 4,0 kg/cm² Förderdruck durch den wassergekühlten Ölkühler bis zu den Gleitlagern der Nockenwelle, um Druckverluste im Block lokalisieren zu können.

Analytischer Problemlöser

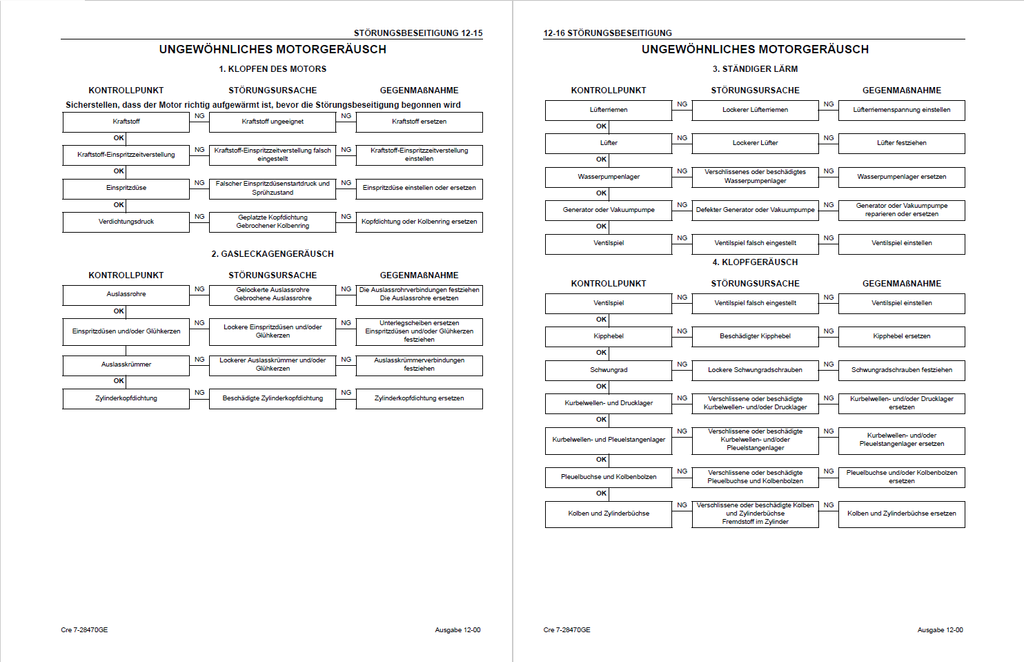

• Akustische Fehler-Dekodierung: Diagnostizieren Sie drohende Motorschäden über das Gehör. Die Störungstabellen klassifizieren ungewöhnliche Motorgeräusche in präzise Kategorien: So lässt sich ein "Klopfen" klar einer geplatzten Kopfdichtung oder einem falschen Einspritzstartdruck zuordnen, während ein "ständiger Lärm" systematisch auf ein defektes Wasserpumpenlager oder lockere Schwungradschrauben zurückgeführt wird.
• Abgas- und Verbrennungs-Diagnostik: Übersetzen Sie Auspuffrauch direkt in mechanische Aktionspläne. Das Handbuch zeigt auf, wie schwärzlicher Rauch einen fehlerhaften Einspritzdüsenstartdruck oder ein defektes Druckventil in der Einspritzpumpe (mit nachtropfendem Kraftstoff) entlarvt, während mangelnde Leistung auf verklemmte Kolbenringe oder einen kritischen Verdichtungsdruckabfall (Sollwert: 31 kg/cm²) hindeutet.
• Systematische Behebung von Startversagen: Vermeiden Sie zielloses Austauschen von Komponenten. Die Fehlerbeseitigungs-Matrix führt Sie logisch durch das Szenario "Motor dreht, aber startet nicht". Sie prüfen gezielt den Kraftstoffabschalt-Mechanismus, das Überlaufventil des Kraftstofffilters und entlüften das System, um blockierte Förderwege zum Bosch-Verteiler zweifelsfrei auszuschließen.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses Dokument ist die exklusive Motoren-Wartungsanleitung für das Isuzu 4JB1 Diesel-Triebwerk, wie es in CASE Construction Baumaschinen verwendet wird. Es befasst sich zu 100% mit der mechanischen Motorüberholung, den Einspritzsystemen und Toleranzen. Informationen zur Bagger-Hydraulik, Kabinen-Elektrik oder zum Trägerfahrzeug sind hier nicht enthalten. Bitte beachten Sie außerdem: Laut offiziellem Herstellervermerk wurde das Kapitel 13 (Spezialwerkzeuge) in dieser Druckausgabe noch nicht veröffentlicht ("Dieser Abschnitt wird zu einem späteren Zeitpunkt verteilt"). Dies ist ein werksseitiger Standard der Originalausgabe und stellt keinen Mangel der Dokumentation dar.

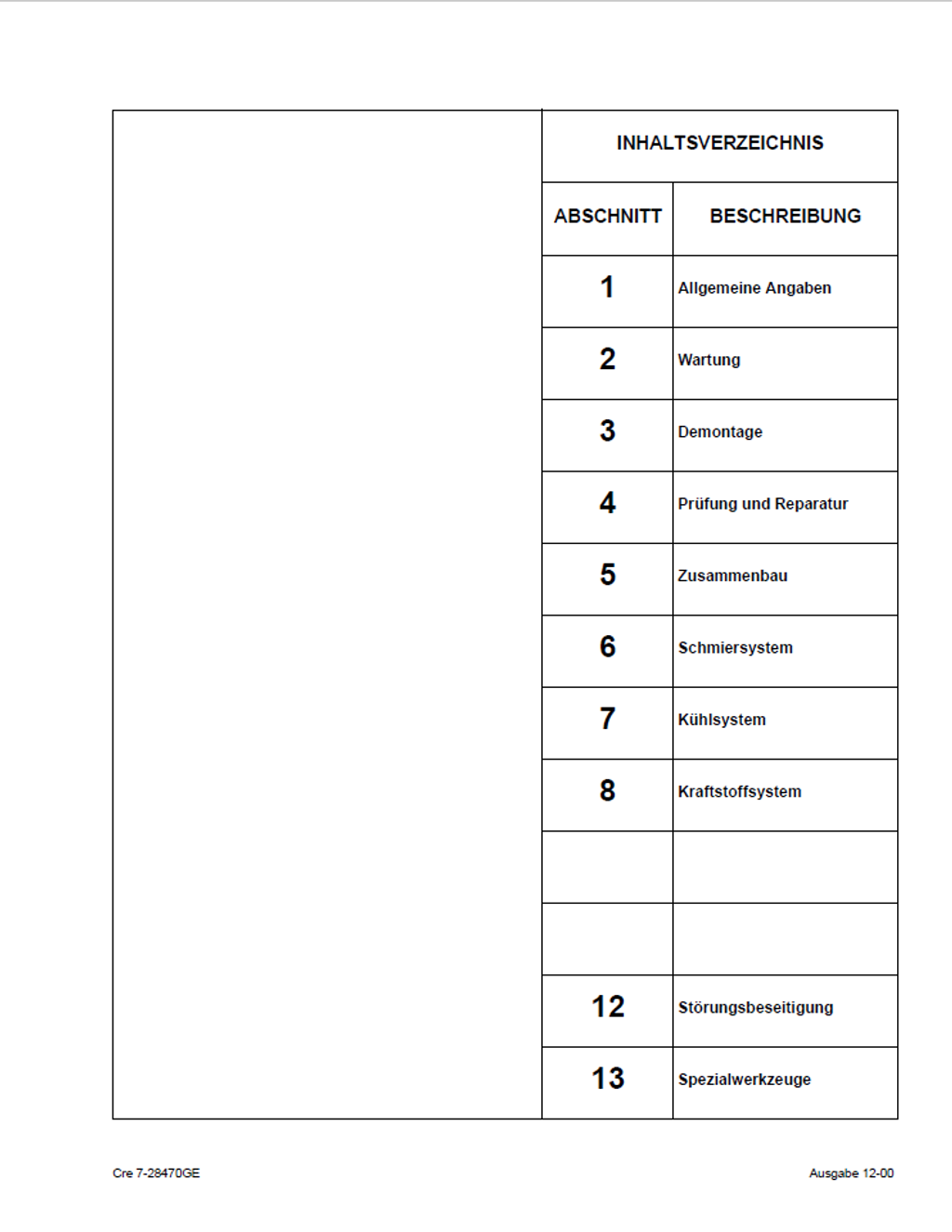

Inhaltsverzeichnis

• Allgemeine Angaben
  • Allgemeine Reparaturanweisungen
  • Hinweis en zum Format dieser Anleitung

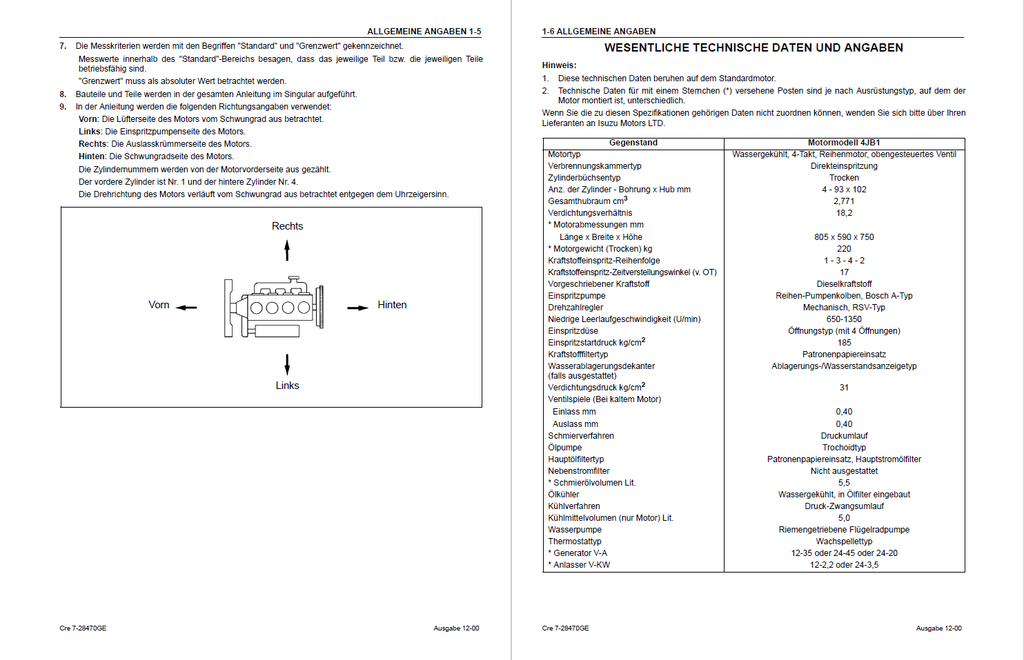

  • Wesentliche technische Daten und Angaben
  • Anzugsmomente
  • Befestigungsmuttern und -schrauben der Hauptbauelemente
  • Kennzeichnung
• Wartung
  • Kraftstoffsystem
  • Kühlsystem
  • Ventilspieleinstellung
  • Einspritzzeitverstellung
  • Verdichtungsdruckmessung
  • Motorreparatursatz
• Motorbaugruppe I (Demontage)
  • Außenteile-Demontageschritte
  • Kipphebel- und Kipphebelachsen-Demontageschritte
  • Zylinderkopf-Demontageschritte
  • Kolben- und Pleuelstangen-Demontageschritte

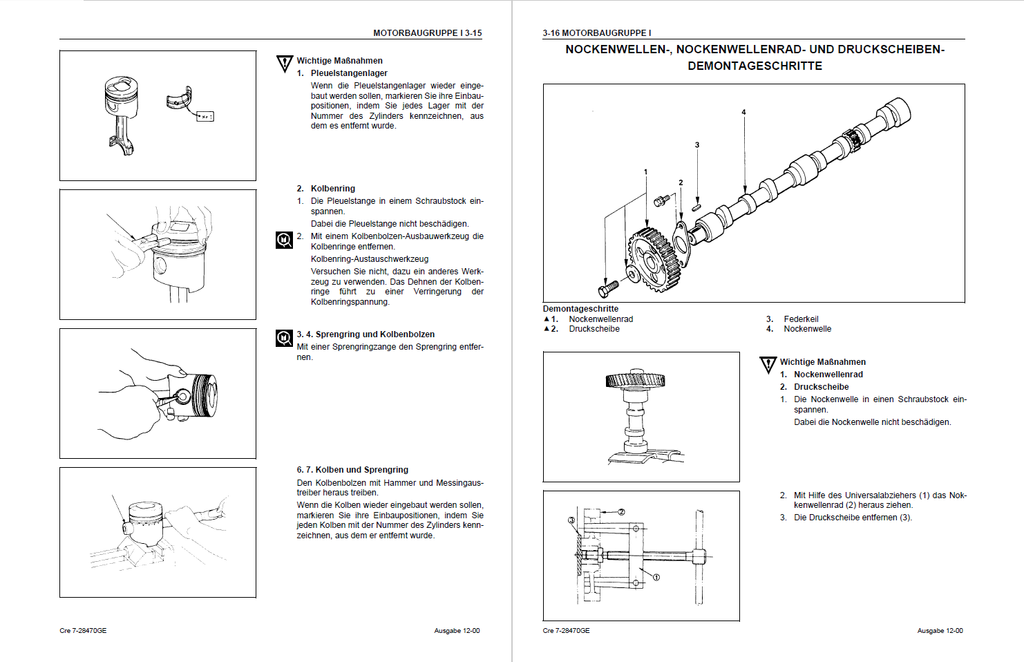

  • Nockenwellen-, Nockenwellenrad- und Druckscheiben-Demontageschritte
• Motorbaugruppe II (Prüfung und Reparatur)
  • Zylinderkopf
  • Ventilführung
  • Ventil und Ventilsitzeinsatz
  • Ventilfeder
  • Kipphebelachse und Kipphebel
  • Zylinderblock
  • Stößel
  • Nockenwelle
  • Kurbelwelle und Lager
  • Kurbelwelleführungslager
  • Schwungrad und Zahnkranz
  • Kolben
  • Kolbenring
  • Kolbenbolzen
  • Pleuelstange
  • Zwischenrad und Zwischenradwelle
  • Steuergehäusedeckel
• Motorbaugruppe III (Zusammenbau)
  • Kipphebelachsen- und Kipphebel-Zusammenbau
  • Zylinderkopfzusammenbau
  • Kolben- und Pleuelstangen-Zusammenbauschritte
  • Nockenwellen-, Nockenwellenrad- und Druckscheiben-Zusammenbauschritte
  • Hauptbauteile-Zusammenbauschritte
  • Außenteile-Zusammenbauschritte
• Schmiersystem
  • Wesentliche technische Daten und Angaben
  • Allgemeine Angaben
  • Ölpumpe
  • Ölfilter mit eingebautem Ölkühler
• Kühlsystem
  • Wesentliche technische Daten und Angaben

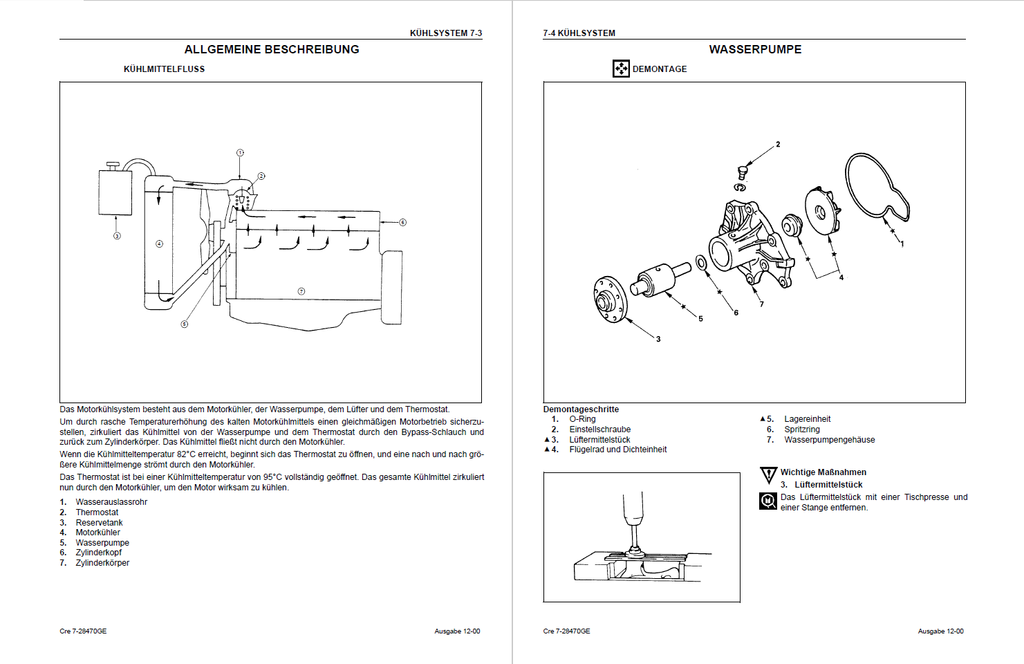

  • Allgemeine Beschreibung
  • Wasserpumpe
  • Thermostat
• Kraftstoffsystem
  • Wesentliche technische Daten und Angaben
  • Allgemeine Beschreibung
  • Einspritzdüse
• Störungsbeseitigung
  • Probleme beim Anlassen
    • Anlassermotor funktionsunfähig
    • Anlassermotor funktioniert aber Motor dreht sich nicht
    • Motor dreht sich aber startet nicht
  • Unstabiler niedrigster Leerlauf
  • Mangelnde Leistung
  • Übermäßiger Kraftstoffverbrauch
  • Übermäßiger Ölverbrauch
  • Überhitzung
  • Weißer Rauch am Auspuff
  • Schwärlicher Rauch am Auspuff
  • Öldruck steigt nicht an
  • Ungewöhnliches Motorgeräusch
