ISUZU / CASE Construction 6HK1 Dieselmotor Wartungsanleitung 9-36550 Deutsch

Offizieller Handbuch-Überblick: Dieses umfangreiche Original-Werkstatthandbuch ist die unentbehrliche Referenz für die professionelle Instandsetzung der leistungsstarken Isuzu 6HK1 6-Zylinder-Direkteinspritzer, die als Kernantrieb in zahlreichen CASE Construction Baumaschinen zum Einsatz kommen. Das Dokument geht weit über routinemäßige Inspektionen hinaus und liefert das absolute Fundament für komplette Motorrevisionen. Techniker profitieren von mikrometergenauen Herstellertoleranzen für den Kurbeltrieb, detaillierten Überholungsprotokollen für die Zexel/Bosch P-Typ Reiheneinspritzpumpe sowie hochpräzisen Prüfwerten für Turbolader, Anlasser und das bürstenlose 24V-Ladesystem. Ein kompromissloser und tiefgreifender Leitfaden, um komplexe mechanische Ausfälle, thermische Probleme oder kritische Leistungsabfälle systematisch auf Werksniveau zu beheben.

• Marke: ISUZU / CASE Construction
• Maschinentyp: Dieselmotor
• Handbuchart: Wartungsanleitung
• Maschinenmodell: 6HK1
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 9-36550
• Ausgabe: Gedruckt in Frankreich. 2002
• Sprache: Deutsch
• Seiten: 222
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Hochdruck-Protokolle für Zweistufen-Einspritzung: Sichern Sie die perfekte Verbrennung des 6HK1-Triebwerks. Das Handbuch liefert unverzichtbare Prüfdaten für die 2-Stufen-Einspritzdüsen: Der erste Öffnungsdruck muss exakt auf 18,1 MPa (185 kg/cm²) und der zweite auf 22,1 MPa (225 kg/cm²) kalibriert werden. Jeder Einstellschritt, inklusive der Verwendung präziser Ausgleichsscheiben zur Anpassung des Düsen-Vorhubs (+0,05 mm), wird detailliert aufgeschlüsselt.
• Winkelgesteuerte Drehmoment-Vorgaben: Verhindern Sie fatale thermische Verwindungen bei der Komplettüberholung. Das Werkstatthandbuch schreibt für hochbelastete Kernkomponenten das exakte Winkelanzugsverfahren vor: Die M14-Zylinderkopfschrauben müssen in drei Stufen (98 Nm $\rightarrow$ 147 Nm $\rightarrow$ 30° bis 60°) angezogen werden, während das untere Kurbelgehäuse zwingend 98 Nm $\rightarrow$ 132 Nm $\rightarrow$ 30° bis 60° verlangt.
• Rigorose Kurbeltrieb- & Zylinderinstandsetzung: Beherrschen Sie die schwerste Mechanik auf Herstellerniveau. Das Dokument definiert glasklare Parameter für die Motorblock-Überholung. Das Spiel zwischen dem Kolben und der trockenen Zylinderlaufbuchse (Bohrungsstandard 115,031 - 115,050 mm) ist auf strenge 0,122 bis 0,156 mm festgelegt, um einen optimalen Kompressionsdruck von mindestens 3,24 MPa (33 kg/cm²) zu gewährleisten.

Technische Highlights

• Mikrometrische Verschleiß- und Toleranzmatrizen: Das Handbuch zieht eine messerscharfe Linie zwischen Weiterverwendung und zwingendem Austausch. Messen Sie den Kolbenbolzen-Außendurchmesser (Standard: 35,995 - 36,000 mm) auf das absolute Verschleißlimit von 35,95 mm. Auch der Verzug an der Zylinderkopfunterseite ist auf ein striktes Maximum von 0,20 mm begrenzt, wobei ein Nachschleifen der Unterseite vom Werk ausdrücklich untersagt wird.
• Diagnostik der 24V-Start- und Ladeanlage: Vermeiden Sie das blinde Austauschen elektrischer Komponenten. Die Anleitung liefert die harten Prüfwerte für den 5,0 kW Anlasser (Mindeststrom ohne Last: 85 A bei 3300 U/min) sowie die bürstenlose 50-Ampere-Lichtmaschine. Enthalten sind detaillierte Stromlaufpläne mit Voltmeter-/Amperemeter-Prüfschaltungen zur exakten Isolierung von IC-Regler-Defekten.
• Turbolader- und Kühlsystem-Kalibrierung: Schützen Sie den Motor vor thermischer Überlastung. Für das Kühlsystem muss der Wachspellet-Thermostat exakt bei 82°C öffnen und bei 95°C einen Ventilhub von 10,0 mm aufweisen. Gleichzeitig liefert das Handbuch für den IHI-Turbolader extrem enge Toleranzen: Das axiale Spiel der Rotorwelle darf 0,11 mm nicht überschreiten, während das Radialspiel auf maximal 0,205 mm limitiert ist.

Analytischer Problemlöser

• Akustische Fehler-Dekodierung: Lokalisieren Sie kritische Schäden allein über das Gehör. Die Diagnosematrizen trennen spezifische Geräuschbilder: Ein hartes "Schlagendes Geräusch" weist zielsicher auf verschlissene Pleuelbuchsen oder Kurbelwellenlager hin, während ein hochfrequentes "Pfeifen" in Verbindung mit Leistungseinbußen auf Turboladerverschleiß oder blockierte Ölrücklaufkanäle im Mittelgehäuse hindeutet.
• Abgas- und Verbrennungs-Diagnostik: Übersetzen Sie Auspuffrauch direkt in mechanische Aktionspläne. Weißer Rauch entlarvt eine zu späte Einspritzzeitverstellung oder wasserkontaminierten Kraftstoff. Schwarzer Rauch verweist hingegen eindeutig auf einen zu niedrigen Anfangsdruck der Einspritzdüsen, ein defektes Druckventil in der Einspritzpumpe oder unzureichende Luftzufuhr.
• Systematische Behebung von Startversagen: Diagnostizieren Sie Startprobleme ohne Umwege. Das Organigramm führt den Techniker bei "Motor dreht, aber startet nicht" zur gezielten Überprüfung des Motorabstellknopfs, zur Entlüftung von Lufteinschlüssen in der Bosch P-Typ Einspritzpumpe oder zur Überprüfung auf eine verklemmte Regelstange.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses Dokument ist das spezifische Original-Werkstatthandbuch für die mechanische Instandsetzung der Isuzu 6HK1 Dieselmotoren in CASE Baumaschinen. Es fokussiert sich zu 100 % auf die interne Motormechanik, das Kraftstoffsystem, die Kühlung sowie den Turbolader. Informationen zur Fahrzeughydraulik, Karosserie oder zu übergeordneten elektrischen Systemen der Trägermaschine sind hier nicht enthalten. Bitte beachten Sie zudem: Laut offiziellem Herstellervermerk ist das Kapitel 13 (Spezialwerkzeugliste) in dieser Druckausgabe ab Werk nicht enthalten.

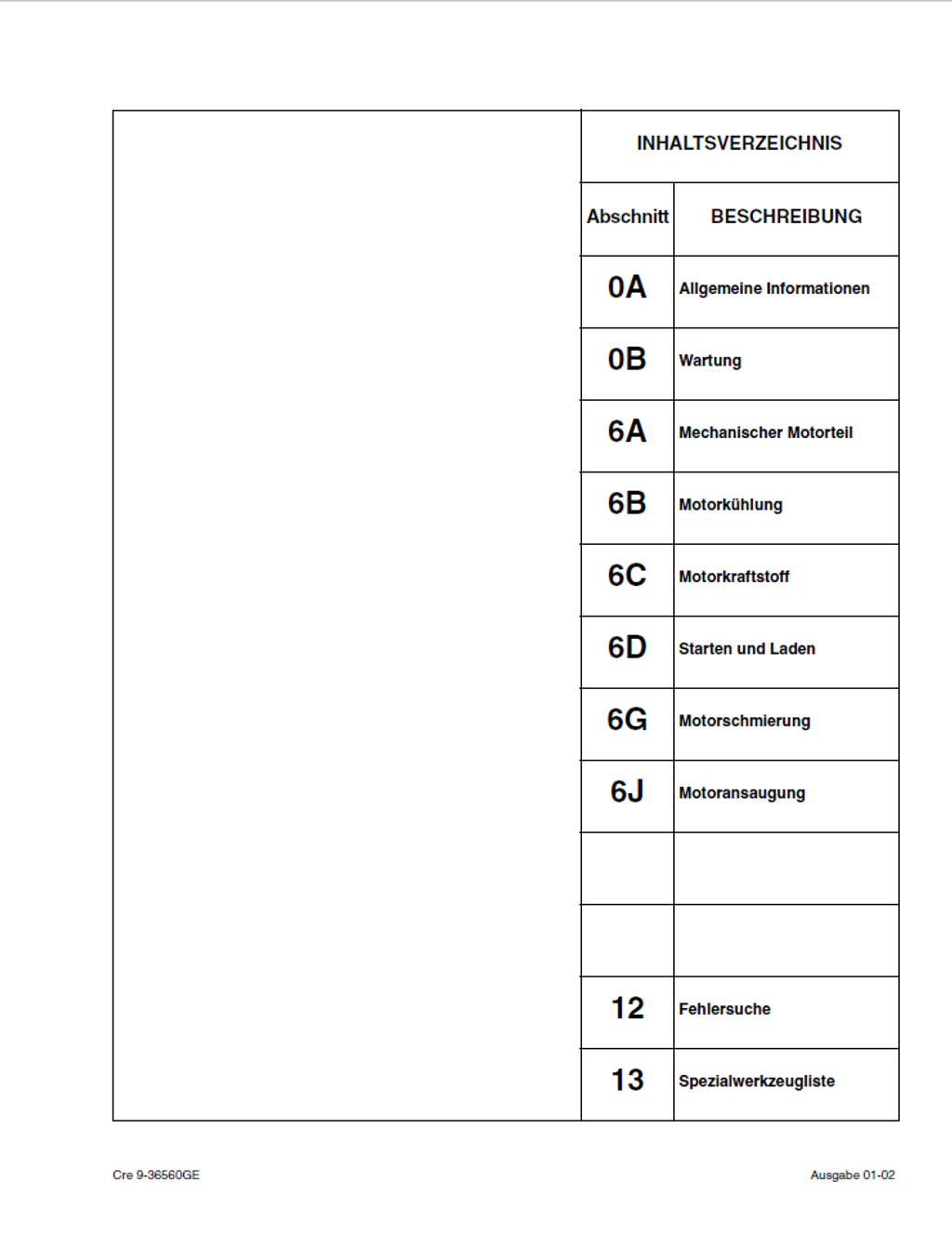

Inhaltsverzeichnis

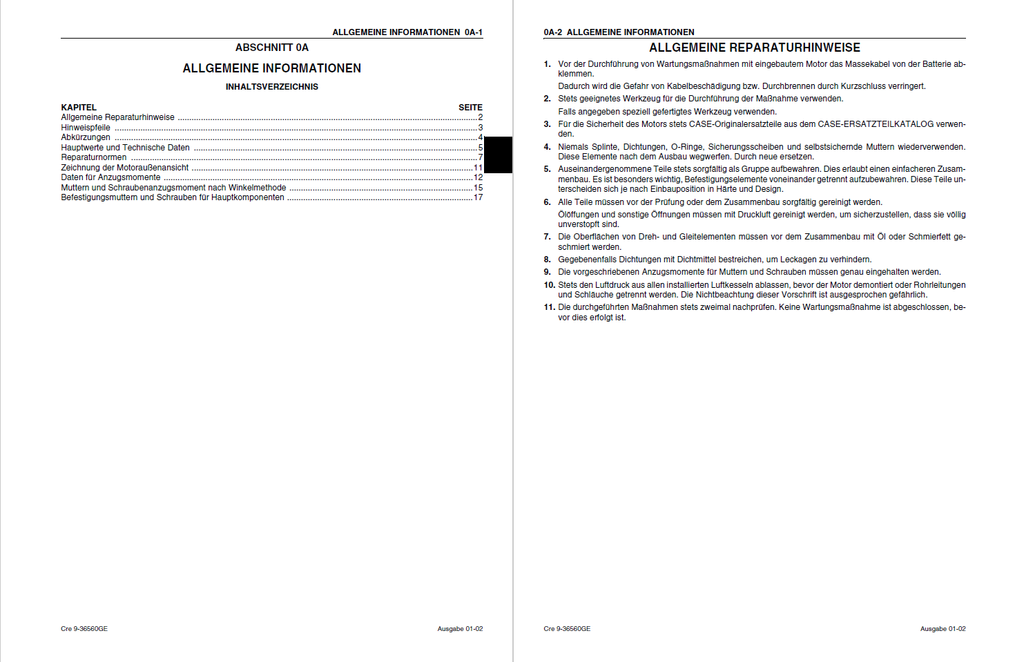

• Allgemeine Informationen
  • Allgemeine Reparaturhinweise
  • Hinweispfeile
  • Abkürzungen

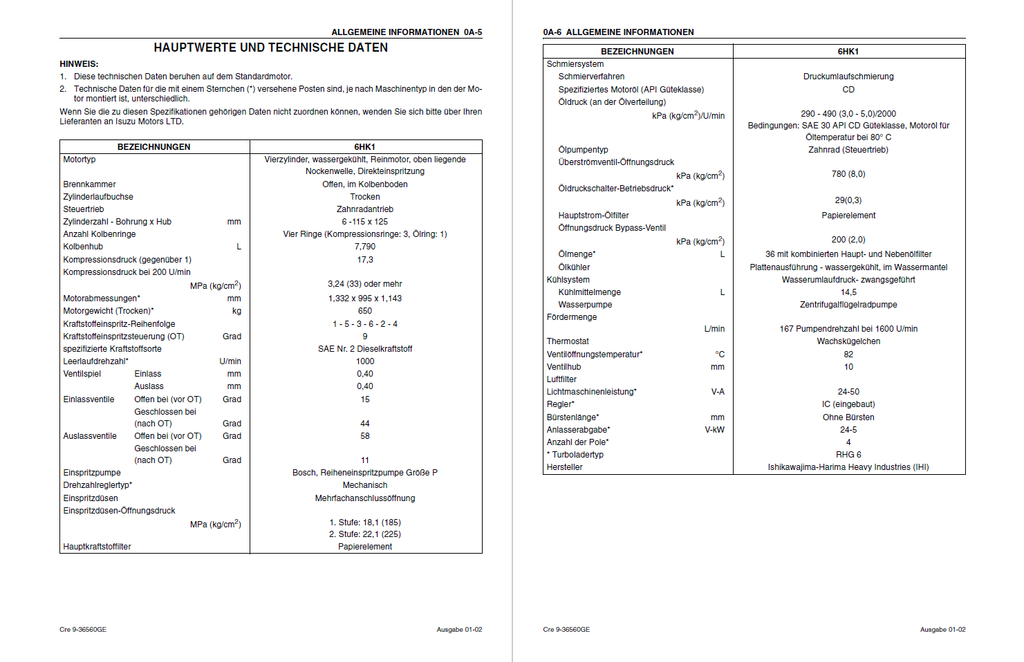

  • Hauptwerte und Technische Daten
  • Reparaturnormen

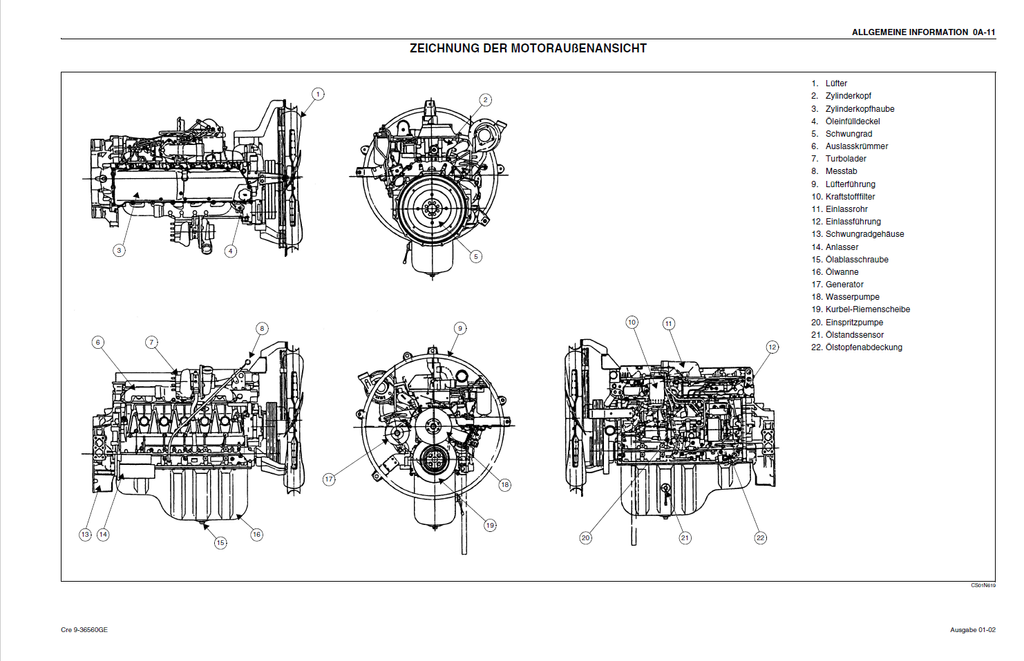

  • Zeichnung der Motoraußenansicht
  • Daten für Anzugsmomente
  • Muttern und Schraubenanzugsmoment nach Winkelmethode
  • Befestigungsmuttern und Schrauben für Hauptkomponenten
• Wartung
  • Kennzeichnung
  • Kraftstoffsystem
  • Kühlsystem
  • Ventilspiel und Einstellung
  • Einspritzsteuerung
  • Messung Des Kompressionsdrucks

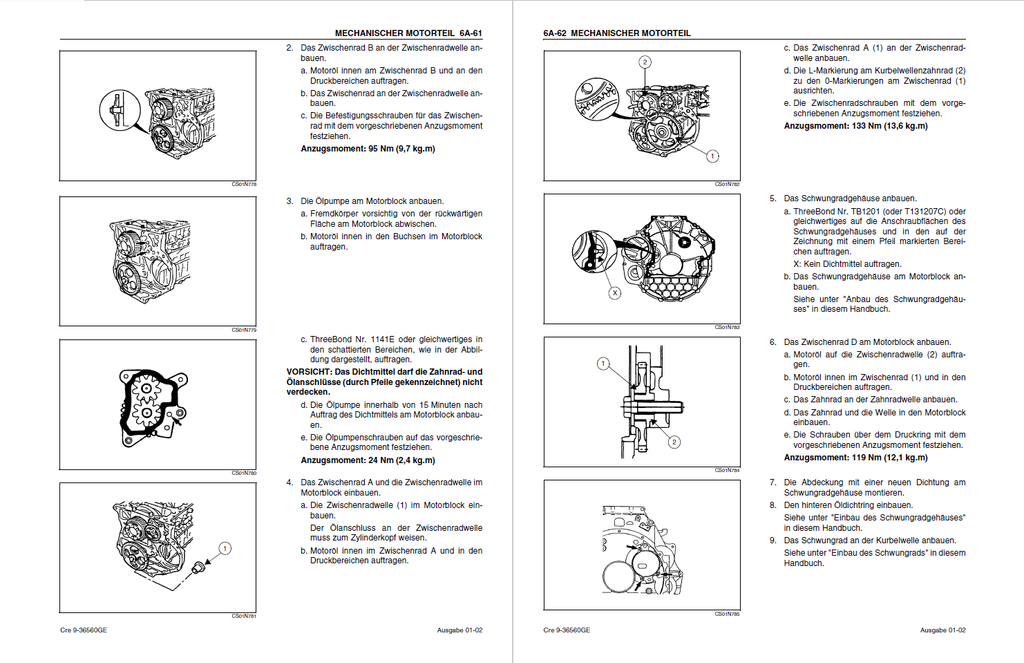

• Mechanischer Motorteil
  • Reparaturvorkehrungen
  • Allgemeine Beschreibung
  • Turbolader
  • Auslassröhrenwerk
  • Einlassdeckel
  • Wasserpumpe
  • Lichtmaschine
  • Einspritzpumpe
  • Lagergehäuse

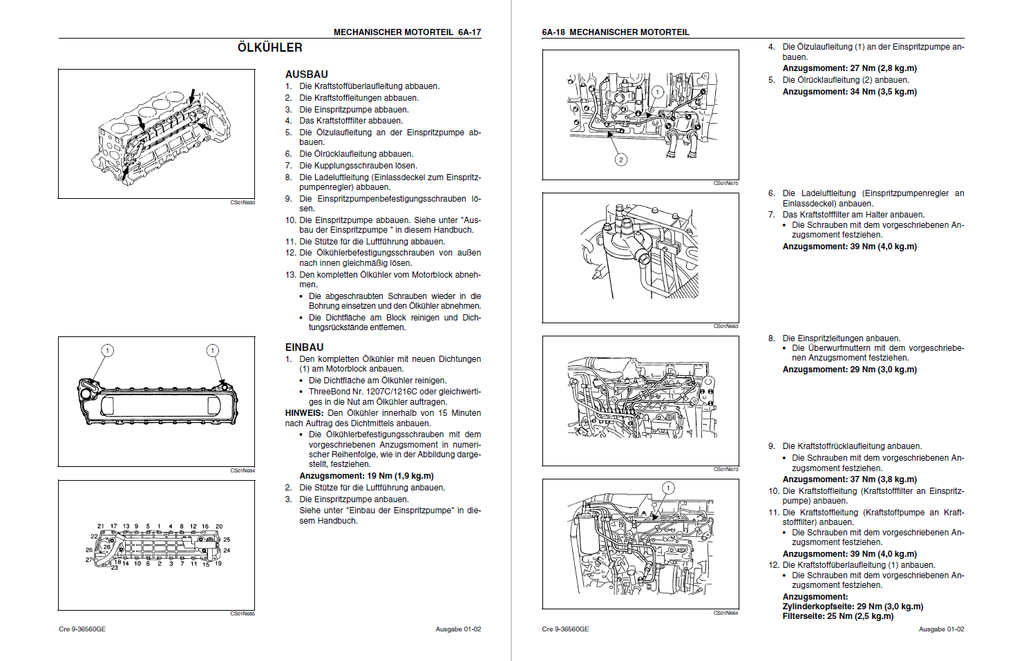

  • Ölkühler
  • Kipphebel und -welleneinheit
  • Nockenwelle
  • Zylinderkopf
  • Kugelwellenkeilriemenscheibe und Schwungrad
  • Steuerräder
  • Schwungradgehäuse
  • Ölwanne
  • Frontdeckel
  • Kolben
  • Kurbelwelle

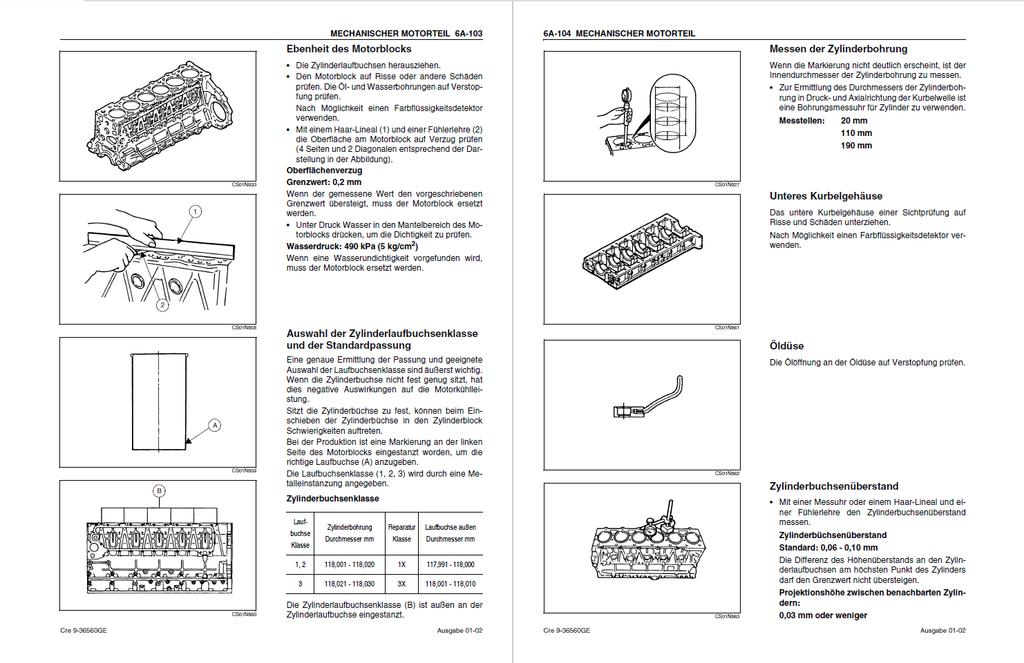

  • Motorblock
• Motorkühlung
  • Reparaturvorkehrungen
  • Allgemeine Beschreibung
  • Thermostat
  • Wasserpumpe
• Motorkraftstoff
  • Reparaturvorkehrungen
  • Allgemeine Beschreibung
  • Kraftstoffilter
  • Einspritzdüse
• Starten und Laden
  • Reparaturvorkehrungen
  • Generator

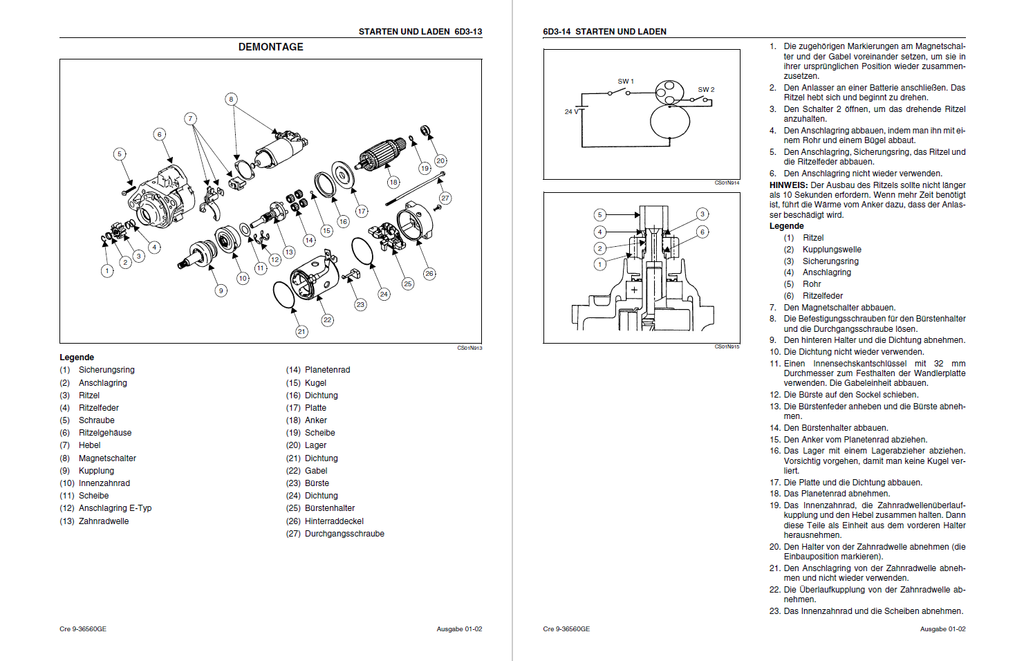

  • Anlasser
• Motorschmierung
  • Reparaturvorkehrungen
  • Allgemeine Beschreibung
  • Ölpumpe
  • Ölkühler
  • Deckel am Ölanschluss
  • Ölfilter
• Motoransaugung
  • Reparaturvorkehrungen
  • Turbolader

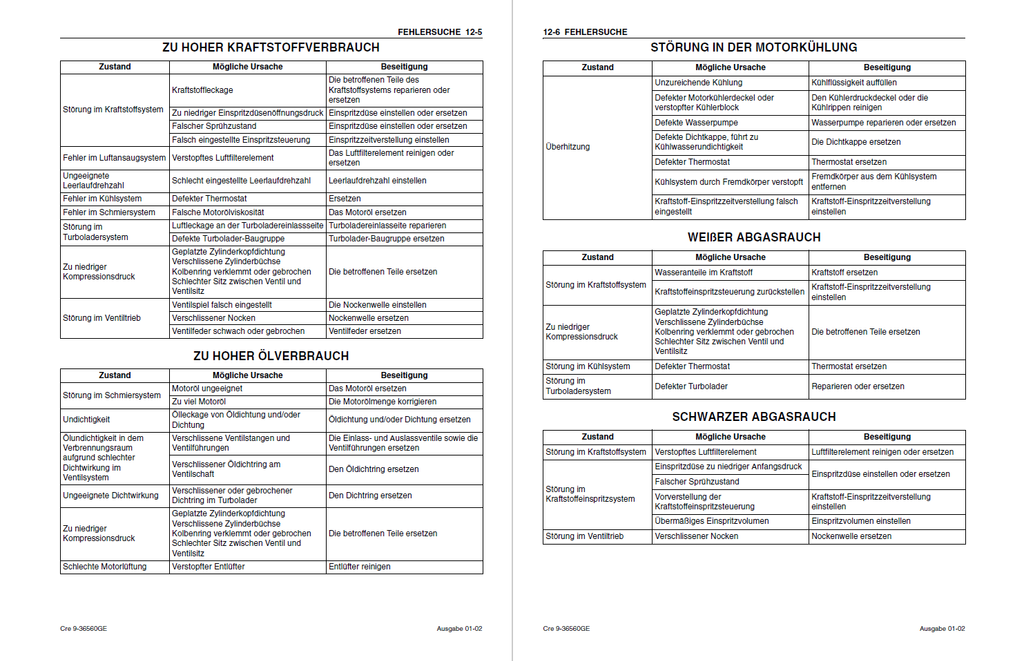

  • Störungsbeseitigung
• Fehlersuche
  • Probleme beim Anlassen
  • Instabiler Leerlauf
  • Unzureichende Leistung
  • Zu hoher Kraftstoffverbrauch
  • Zu hoher Ölverbrauch
  • Störung in der Motorkühlung
  • Weißer Abgasrauch
  • Schwarzer Abgasrauch
  • Schmierprobleme
  • Anormales Motorgeräusch
  • Generator
  • Anlasser
  • Turbolader
