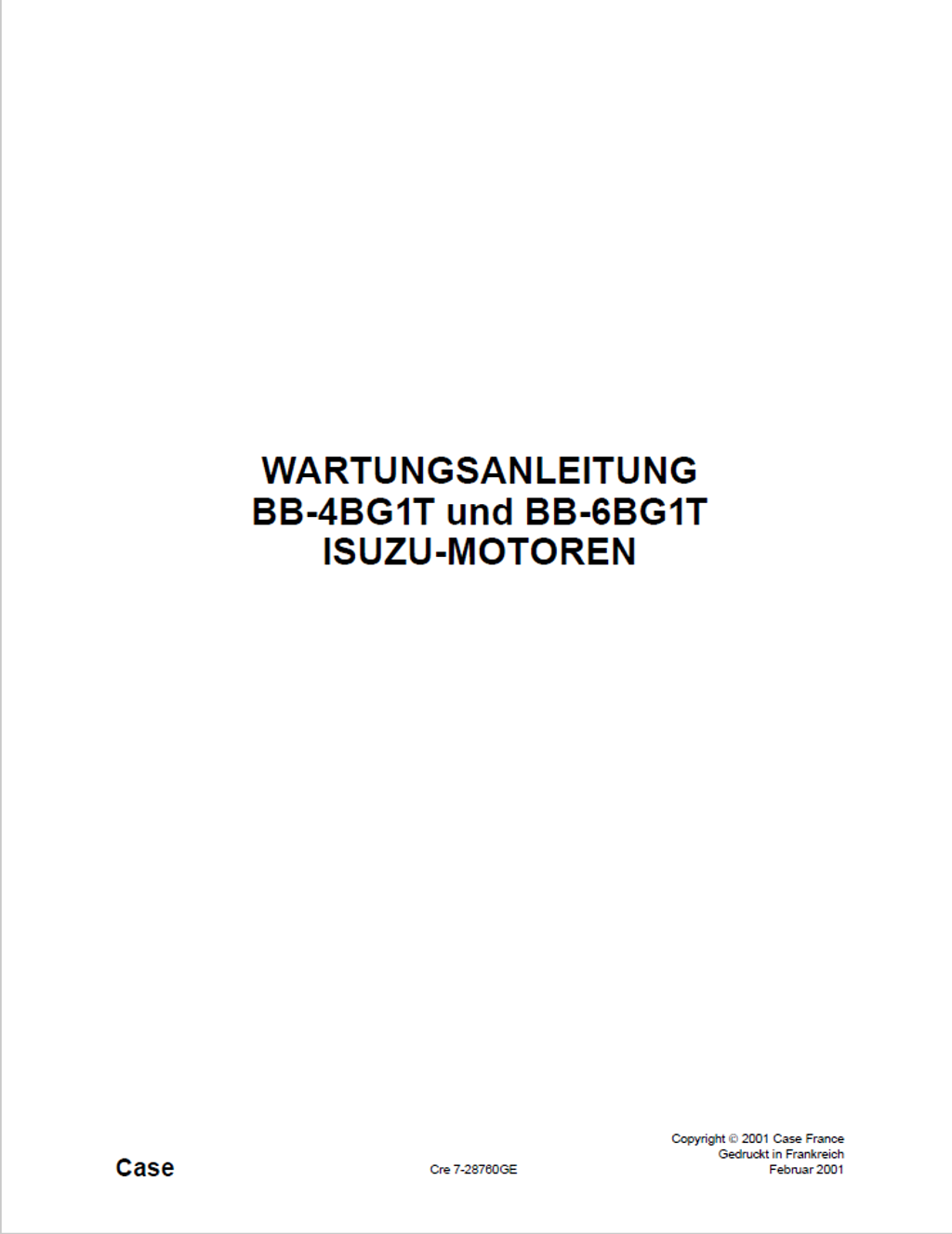

ISUZU / CASE Construction BB-4BG1T, BB-6BG1T Dieselmotor Wartungsanleitung 7-29091 Deutsch

Offizieller Handbuch-Überblick: Dieses hochspezialisierte Werkstatthandbuch liefert die komplette werksseitige Instandsetzungs-Architektur für die aufgeladenen Industrie-Dieselmotoren der Serien BB-4BG1T und BB-6BG1T (Isuzu), welche als Kernantrieb in diversen CASE Construction Maschinen dienen. Fernab von oberflächlichen Routinewartungen konzentriert sich dieses Dokument kompromisslos auf die tiefe Triebwerksmechanik. Es rüstet professionelle Motorentechniker mit harten Parametern für Kurbelwellen- und Zylinderkopf-Überholungen aus, liefert mikrometergenaue Passungsdaten für trockene Zylinderbüchsen und detailliert die komplexen Kalibrierungs- und Zeitverstellungsprotokolle für die mechanischen Zexel/Bosch-Reiheneinspritzpumpen (A- und AD-Typ). Ein unverzichtbares Referenzwerk für Generalüberholungen und die systematische Beseitigung von kritischen Leistungsabfällen.

• Marke: ISUZU / CASE Construction
• Maschinentyp: Dieselmotor
• Handbuchart: Wartungsanleitung
• Maschinenmodell: BB-4BG1T, BB-6BG1T
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 7-29091
• Ausgabe: Gedruckt in Frankreich. 2001
• Sprache: Deutsch
• Seiten: 174
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Meisterhafte Kalibrierung der Zweistufen-Einspritzung: Im Gegensatz zu Standard-Wartungen taucht dieses Dokument tief in die Kraftstoffaufbereitung ein. Es liefert die exakten Prüfprotokolle für zweistufige Einspritzdüsen, definiert den ersten Düsenöffnungsdruck auf präzise 18,1 MPa und den Hochdruck der zweiten Stufe auf extreme 34,3 bis 44,1 MPa (350 - 450 kg/cm²). Zudem wird der Vorhub (Nadelventilhub) mikrometrisch auf exakt 0,05 mm limitiert, um Verbrennungsaussetzer zu verhindern.
• Kompromisslose Zylinder- & Kurbeltrieb-Instandsetzung: Beherrschen Sie die schwerste Mechanik auf Herstellerniveau. Die Anleitung spezifiziert das Passspiel der trockenen Zylinderbüchsen auf extrem enge 0,001 bis 0,019 mm (wobei die Höhendifferenz benachbarter Büchsen 0,03 mm nicht überschreiten darf). Für die Kurbelwelle wird ausdrücklich darauf hingewiesen, dass diese aufgrund der Tenifer-Härtung (Salzbadnitrierung) nicht gepresst werden darf, während der maximale Schlag (Unrundheit) rigoros auf 0,40 mm begrenzt ist.
• Absolute Herstellernormen für Anzugsmomente: Sichern Sie hochbelastete Baugruppen gegen thermische und mechanische Verwindung. Das Handbuch diktiert harte Werte: Die Düsenhaltemutter erfordert ein Drehmoment von 59 bis 78 Nm, der Druckventilhalter der Zexel/Bosch-Einspritzpumpe verlangt 39 bis 44 Nm und die Kipphebelachsenträger der 6-Zylinder-Variante müssen mit exakt 25 bis 35 Nm gesichert werden.

Technische Highlights

• Thermodynamische Druck- und Schmierkreislauf-Matrizen: Schützen Sie das Triebwerk vor dem Kollaps. Das Handbuch legt die Öffnungsdrücke aller kritischen Bypass-Ventile im System offen (z. B. 98 kPa, 196 kPa, 440 kPa und 780 kPa für spezifische Filter- und Kühlerkreisläufe). Zusätzlich wird das Kurbelwellen-Längsspiel auf einen Standard von 0,15 bis 0,33 mm (absolutes Limit: 0,4 mm) festgesetzt.
• Zylinderkopf-Planung & Ventilsitz-Geometrie: Das Dokument zieht eine klare Grenze zwischen Reparatur und zwingendem Austausch. Die Verwölbung der Zylinderkopfunterseite ist auf maximal 0,2 mm beschränkt, wobei die absolute Schleifzugabe 0,3 mm nicht überschreiten darf. Für den perfekten Dichtsitz wird die Ventilkontaktbereichbreite exakt auf 1,5 mm (Verschleißgrenze 2,0 mm) vorgegeben.
• Pleuelstangen-Parallelität & Ausrichtung: Vermeiden Sie asymmetrische Kolbenbelastungen durch werksgetreue Vermessung. Mithilfe einer Pleuelstangenrichtmaschine darf die Abweichung der Parallelität zwischen kurbelwellenseitigem und kolbenseitigem Auge den strengen Grenzwert von 0,20 mm (pro 100 mm Länge) keinesfalls überschreiten.

Analytischer Problemlöser

• Entschlüsselung von Abgas-Symptomen: Wandeln Sie Rauchfärbungen in direkte Reparaturmaßnahmen um. Die Diagnosematrix trennt glasklar: Weißer Rauch weist auf eine verzögerte Einspritzzeitverstellung oder verschlissene Zylinderbüchsen hin. Schwärzlicher Rauch entlarvt hingegen ein tropfendes Druckventil in der Einspritzpumpe, ein übermäßiges Einspritzvolumen oder einen zu niedrigen Düsen-Startdruck.
• Systematische Behebung von Startversagen: Stoppen Sie das blinde Austauschen von Teilen. Wenn der Motor dreht, aber nicht startet, leitet Sie das Handbuch präzise zur elektrischen Prüfung des Kraftstoffabschalt-Magnetventils (bei VE-Pumpen), zur mechanischen Kontrolle der Einspritzpumpen-Regelstange oder zur Identifizierung eines blockierten Überlaufventils am Kraftstofffilter.
• Akustische Fehler-Isolierung (Klopf-Diagnostik): Diagnostizieren Sie das Triebwerk allein über das Gehör. Die Störungstabellen differenzieren exakt zwischen einem harten "Klopfen" (hervorgerufen durch falsche Einspritzzeitverstellung oder geplatzte Kopfdichtungen) und einem "ständigen Lärm" (verursacht durch ein defektes Wasserpumpenlager oder einen defekten Generator), um Folgeschäden präventiv abzuwenden.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Bei diesem Dokument handelt es sich um das dedizierte Original-Motorenhandbuch (Wartungsanleitung) für die aufgeladenen Isuzu-Dieselmotoren BB-4BG1T und BB-6BG1T, welche als Kernantrieb in CASE Construction Maschinen verbaut sind. Es fokussiert sich zu 100 % auf die interne Triebwerksmechanik, Zylinderkopf-Überholung, Einspritzpumpen und Kühlsysteme. Spezifische elektrische Schaltpläne der Bagger-Kabine, Haupt-Hydrauliksysteme oder Fahrgestell-Reparaturen der Trägermaschine sind nicht Bestandteil dieses Motor-Handbuchs.

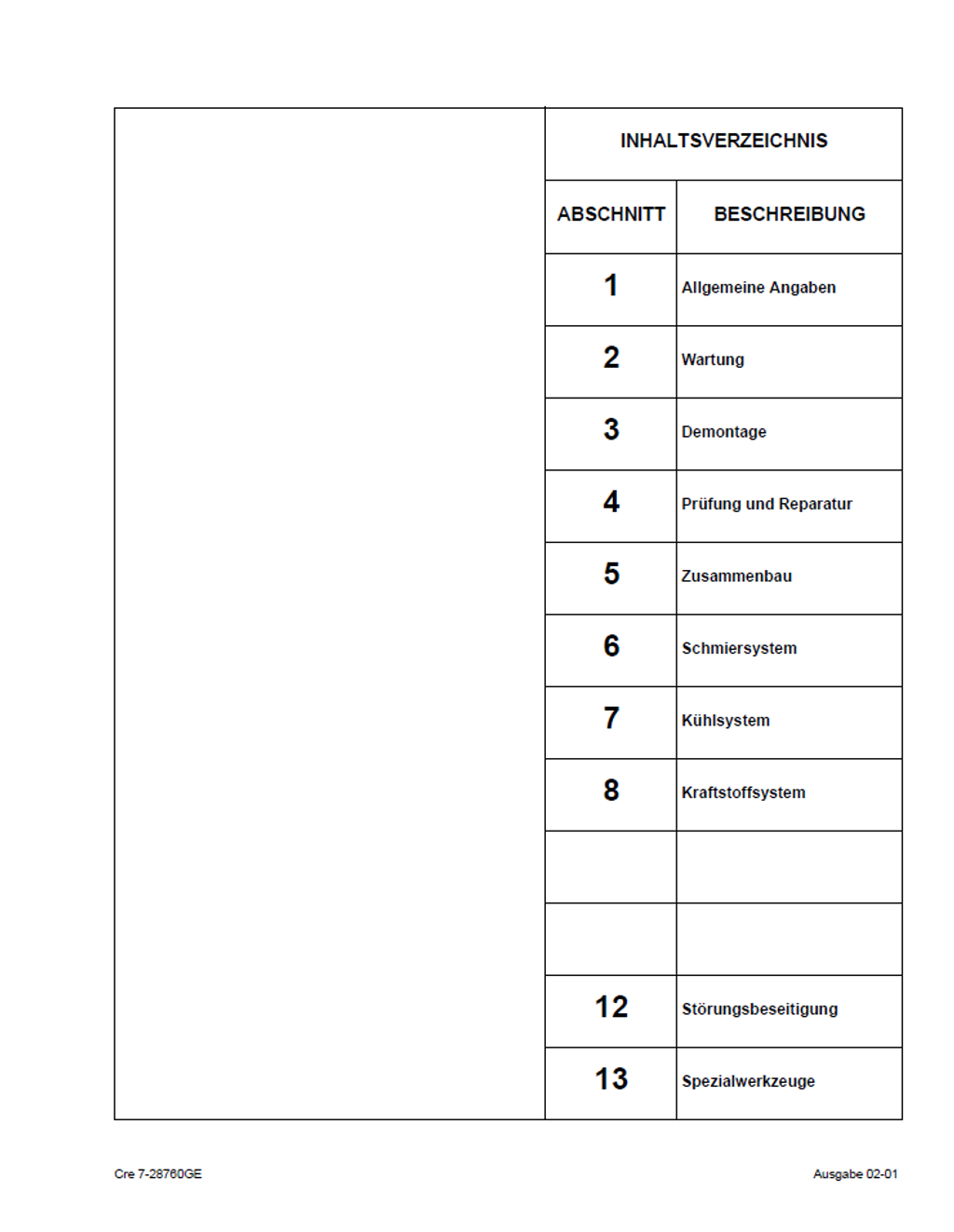

Inhaltsverzeichnis

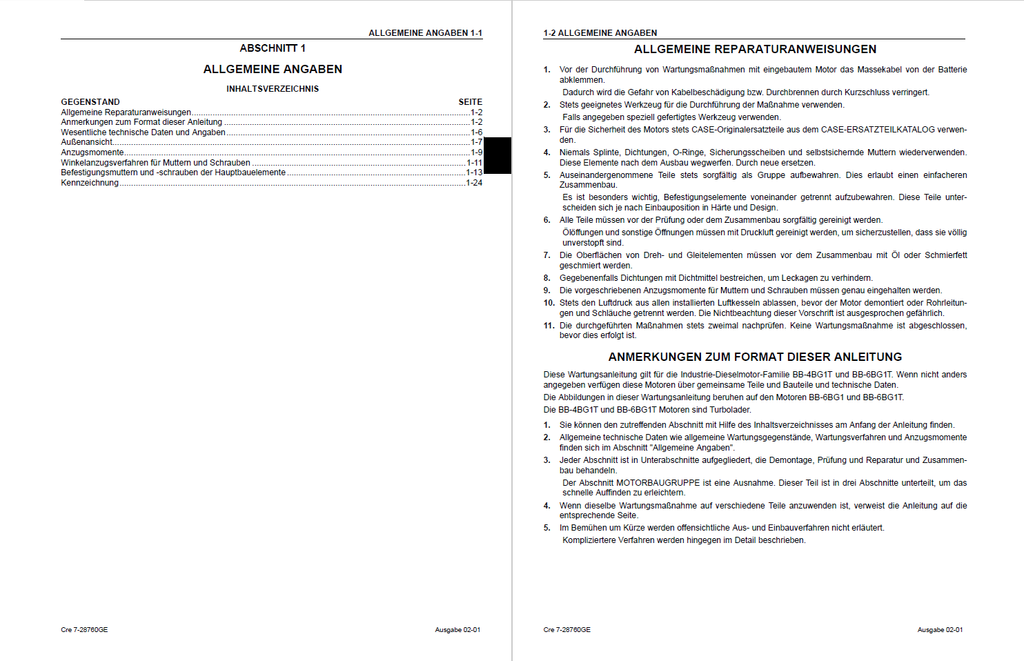

• Allgemeine Angaben
  • Allgemeine Reparaturanweisungen
  • Anmerkungen zum Format dieser Anleitung

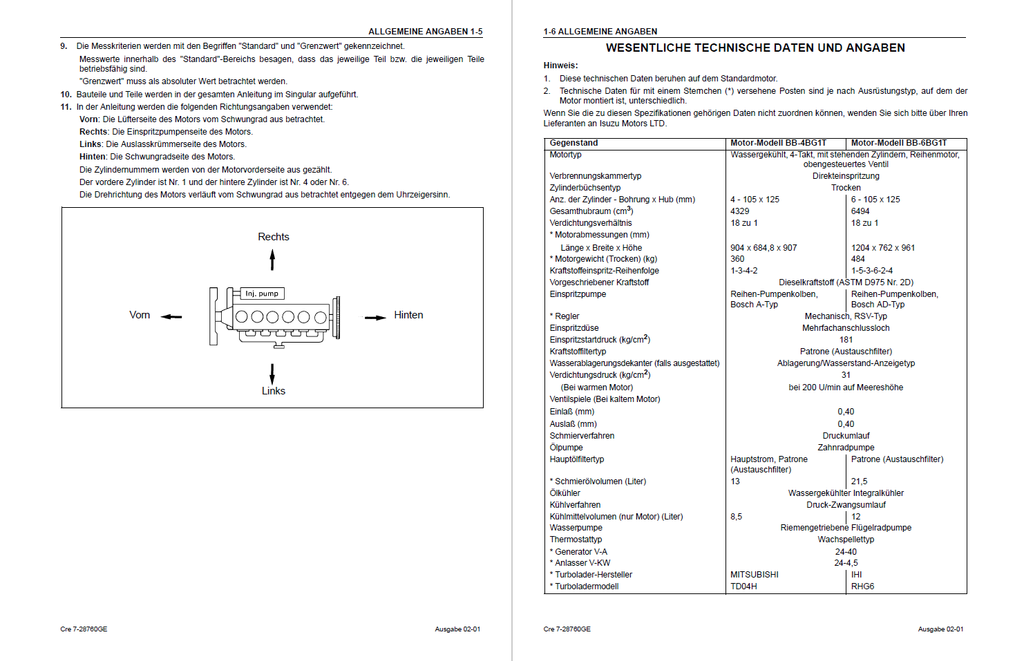

  • Wesentliche technische Daten und Angaben
  • Außenansicht
  • Anzugsmomente
  • Winkelanzugsverfahren für Muttern und Schrauben
  • Befestigungsmuttern und -schrauben der Hauptbauelemente
  • Kennzeichnung
• Wartung
  • Kraftstoffsystem
  • Kühlsystem
  • Ventilspiel und Einstellung

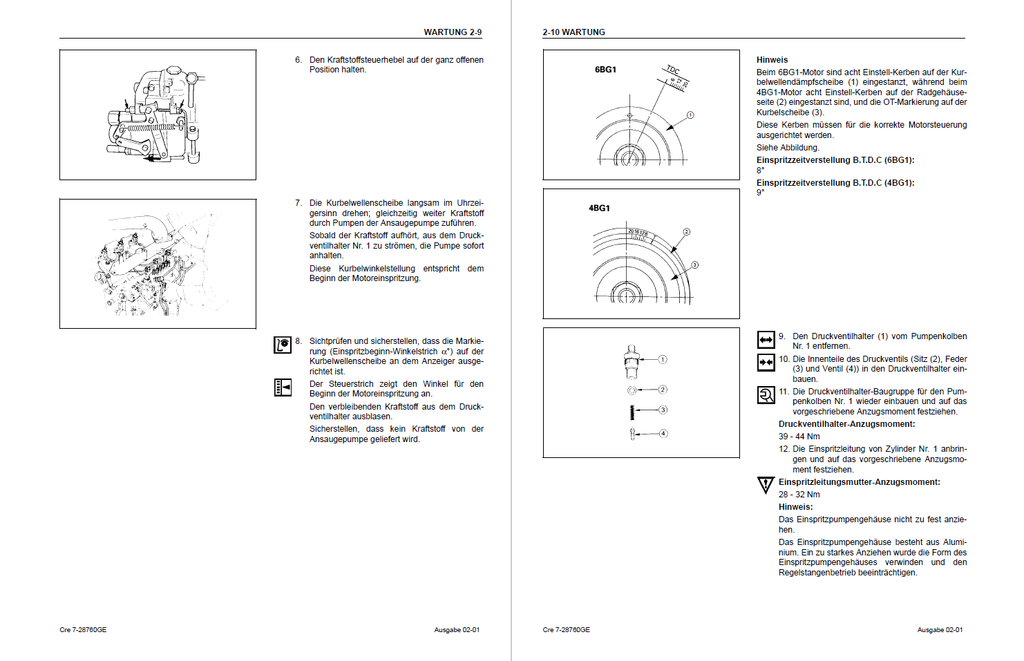

  • Einspritzzeitverstellung
  • Verdichtungsdruckmessung
  • Prüfung des Turboladers
  • Motorreparatursatz
• Motorbaugruppe I (Demontage)
  • Außenteile-Demontageschritte
  • Hauptbauteile-Demontageschritte - I
  • Hauptbauteile-Demontageschritte - II
  • Kipphebel- und Kipphebelachsen-Demontageschritte
  • Zylinderkopf-Demontageschritte
  • Kolben- und Pleuelstangen-Demontageschritte
• Motorbaugruppe II (Prüfung und Reparatur)
  • Zylinderkopf
  • Ventilführung
  • Ventilfeder
  • Stößel
  • Stößelstange
  • Kipphebelachse und Kipphebel
  • Zwischenrad und Zwischenradwelle
  • Nockenwelle
  • Zylinderkörper und -büchse
  • Kolben und Kolbenring
  • Kolbenbolzen

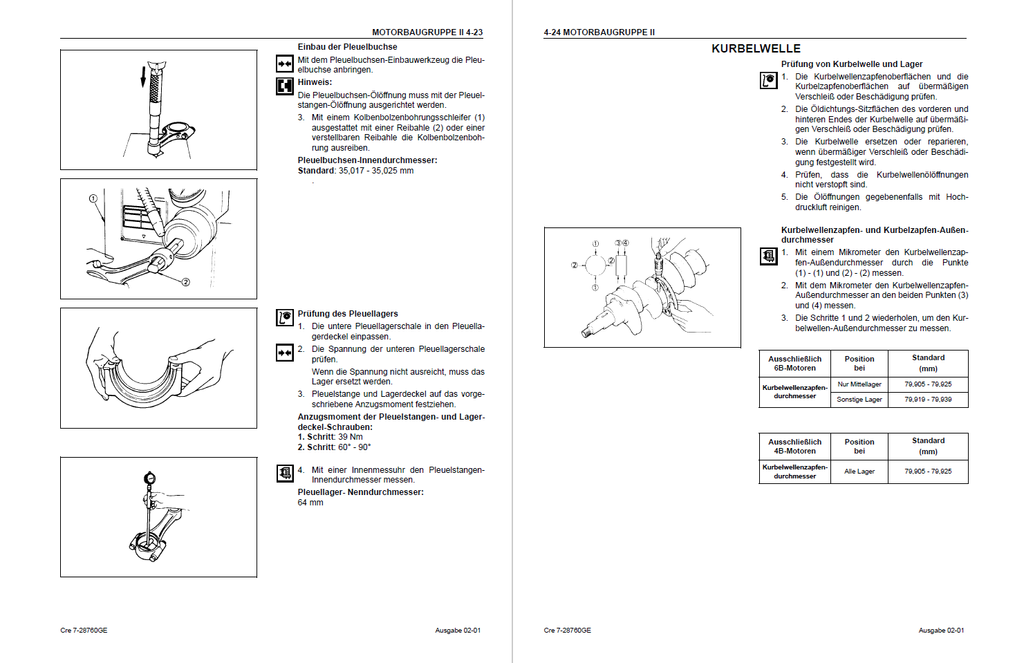

  • Pleuelstange
  • Kurbelwelle
  • Schwungrad und Schwungradgehäuse
  • Steuergehäusedeckel
• Motorbaugruppe III (Zusammenbau)
  • Kolben- und Pleuelstangen-Zusammenbauschritte
  • Zylinderkopf-Zusammenbauschritte

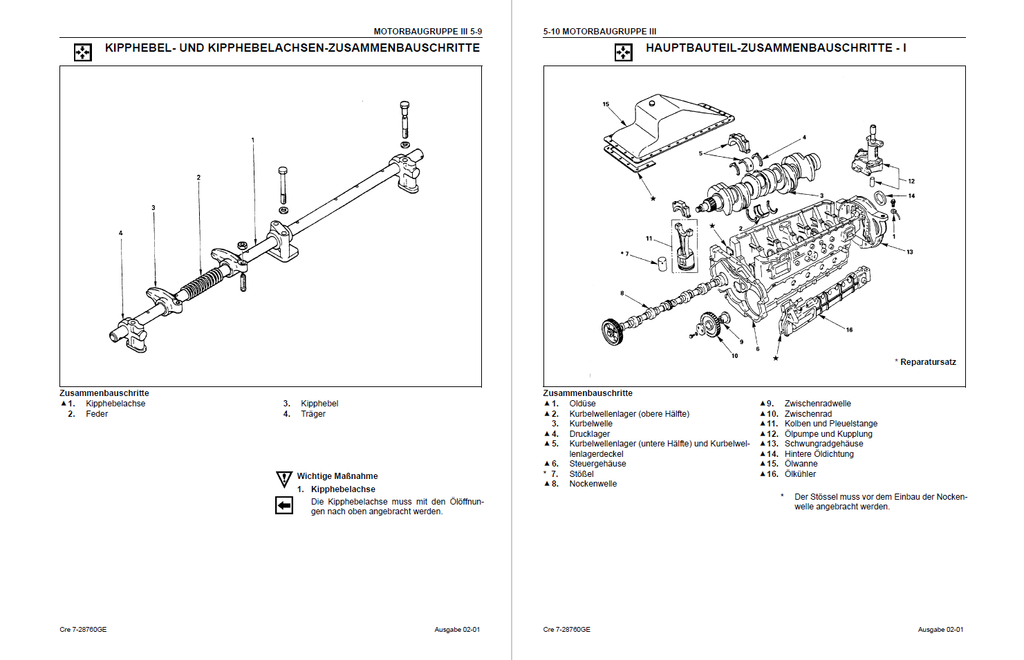

  • Kipphebel- und Kipphebelachsen-Zusammenbauschritte
  • Hauptbauteil-Zusammenbauschritte - I
  • Hauptbauteil-Zusammenbauschritte - II
  • Außenteil-Zusammenbauschritte (Linke Seite)
  • Außenteil-Zusammenbauschritte (Rechte Seite)

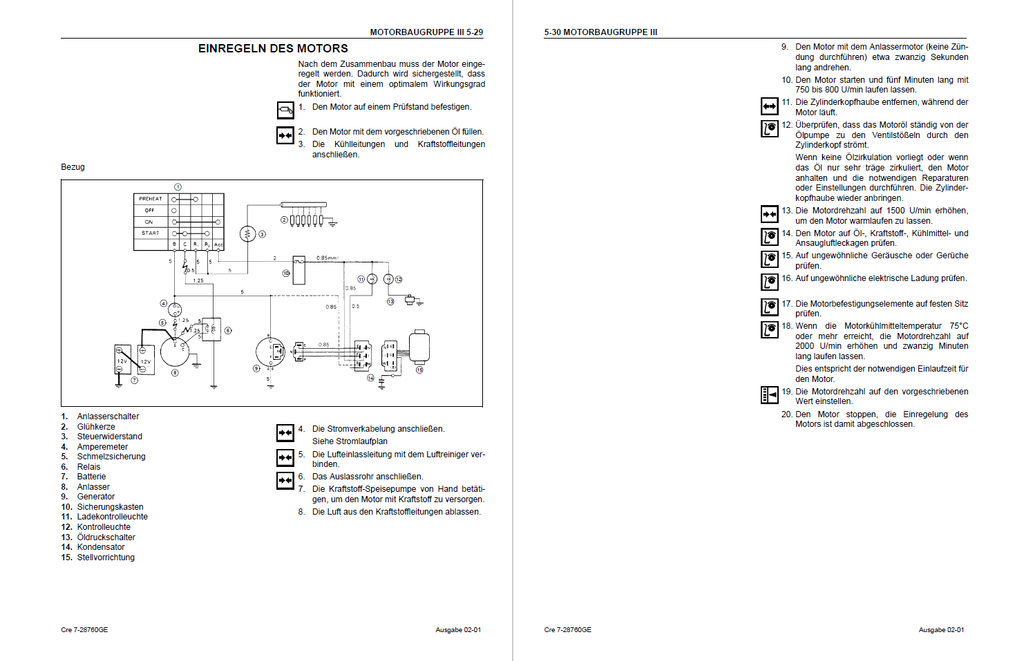

  • Einregeln des Motors
• Schmiersystem
  • Allgemeine Angaben
  • Ölpumpe
  • Ölkühler
• Kühlsystem
• Kraftstoffsystem
  • Allgemeine Beschreibung
  • Einspritzdüse (Einstufig)
  • Einspritzdüse (Zweistufig)
• Störungsbeseitigung
  • Probleme beim Anlassen
    • Anlassermotor funktionsunfähig
    • Anlassermotor funktioniert aber Motor dreht sich nicht
    • Motor dreht sich aber startet nicht (Die Einspritzpumpe wird mit Kraftstoff versorgt)
    • Motor dreht sich aber startet nicht (Die Einspritzpumpe wird nicht mit Kraftstoff versorgt)
  • Unstabiler niedrigster Leerlauf
  • Mangelnde Leistung

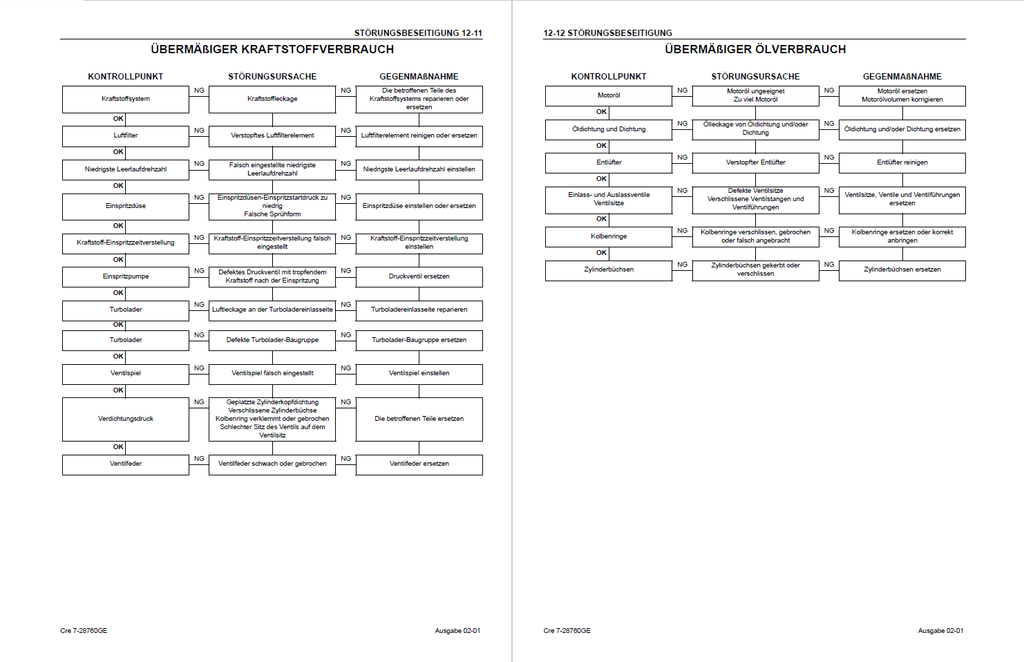

  • Übermäßiger Kraftstoffverbrauch
  • Übermäßiger Ölverbrauch
  • Überhitzung
  • Weißer Rauch am Auspuff
  • Schwärzlicher Rauch am Auspuff
  • Öldruck steigt nicht an
  • Ungewöhnliches Motorgeräusch
    • Klopfen des Motors
    • Gasleckagengeräusch
    • Ständiger Lärm
    • Klopfgeräusch
