Iveco Motors / FPT Industrial F4BE0484E, F4BE0684B, F4BE0684D Moteur Diesel Manuel des réparations 9-88970 Français

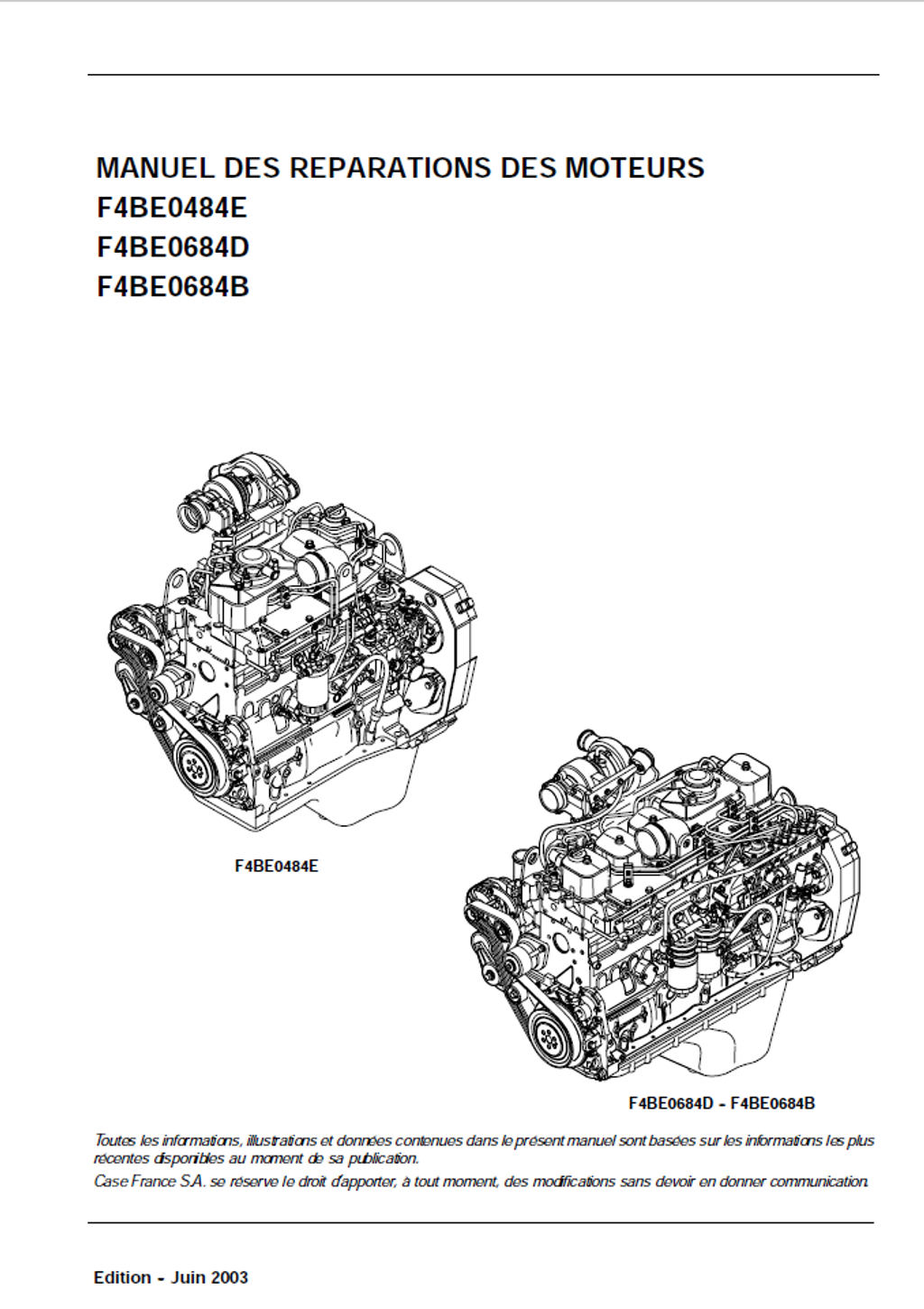

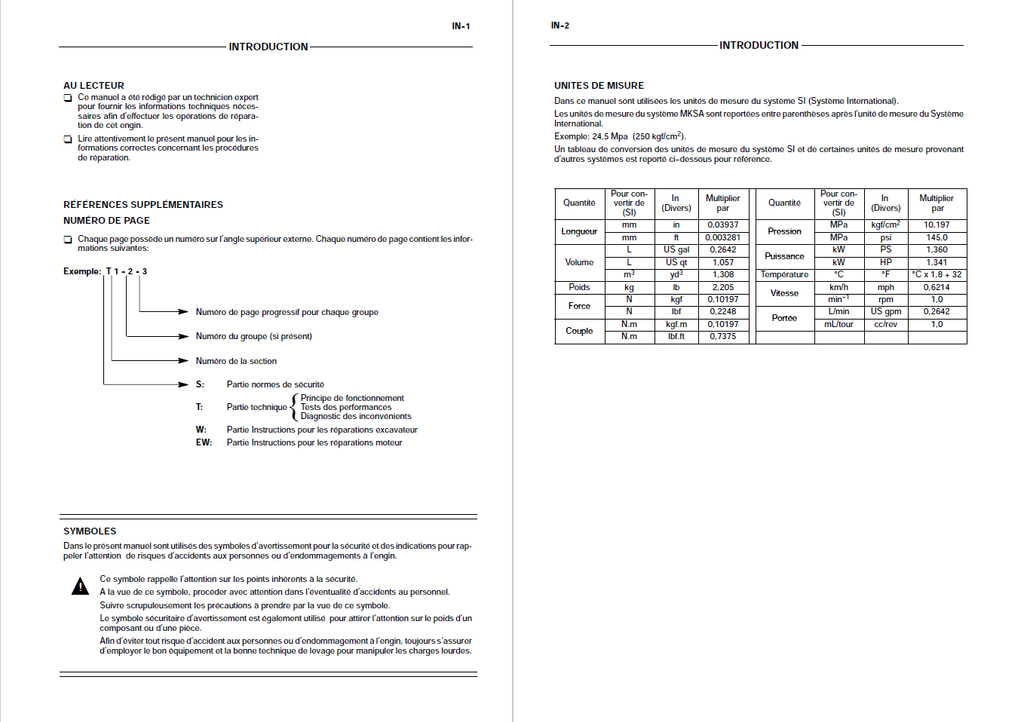

Aperçu Officiel du Manuel

Ce Manuel des réparations d'usine est l'ouvrage de référence ultime consacré à la réfection intégrale des moteurs diesel F4BE0484E (4 cylindres), F4BE0684B et F4BE0684D (6 cylindres) de classe Tier 2, destinés aux engins de terrassement CASE. Ce document se démarque par son approche technique croisée, détaillant avec une précision absolue les deux architectures d'injection directe avec Intercooler (T.A.A.) : le calage statique de la pompe rotative Bosch VE4/12 pour le bloc 4 cylindres, et l'étalonnage de la pompe en ligne Bosch PES 6A pour les versions 6 cylindres. Spécialement conçu pour le reconditionnement lourd en centre d'usinage, le guide impose des tolérances micrométriques intransigeantes, dictant un diamètre de piston strictement compris entre 101,777 et 101,795 mm ou des tourillons de vilebrequin rectifiés à 82,99 mm. Il intègre également les arbres de diagnostic avancés ciblant la colorimétrie des fumées d'échappement, ainsi que la nomenclature des outils spéciaux indispensables, tel que le mesureur angulaire d'usine 380001001 pour le verrouillage des culasses.

• Marque : Iveco Motors / FPT Industrial / CASE Construction
• Type d'équipement : Moteur Diesel
• Type de manuel : Manuel des réparations
• Modèle de machine : F4BE0484E, F4BE0684B, F4BE0684D
• Numéro de série : N/R
• Région : N/R
• Code du manuel : 9-88970
• Édition : Juin 2003
• Langue : Français
• Pages : 196
• Format de fichier : Document PDF (Recherchable)

Arguments de Vente Principaux

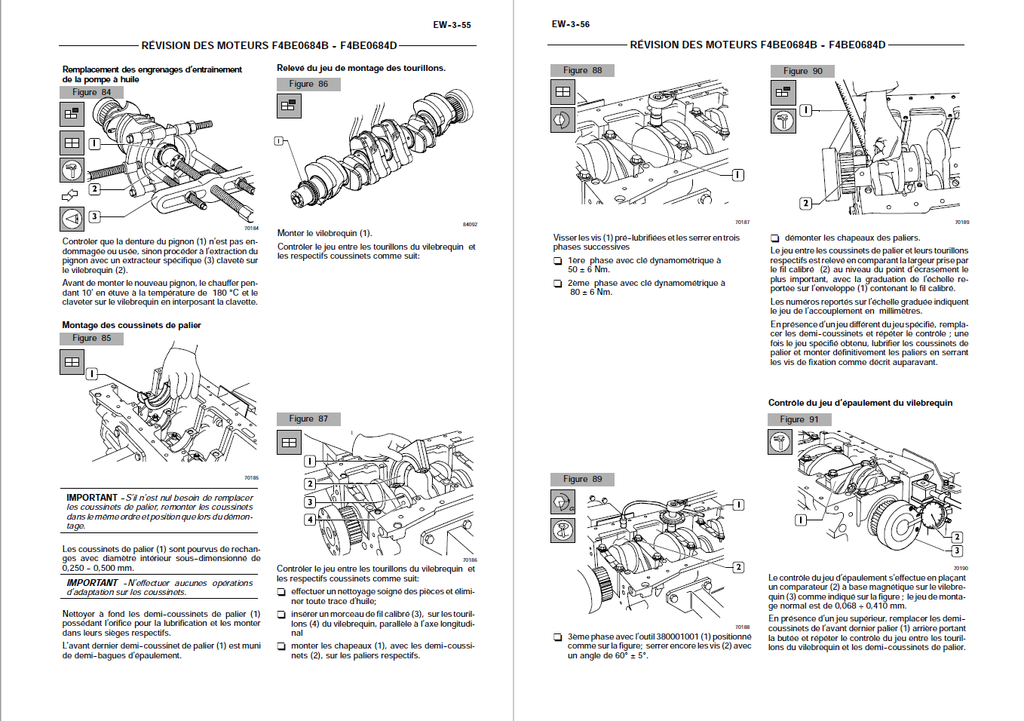

• Ingénierie Thermique et Ajustements au Four : L'assemblage de ce bloc moteur ne tolère aucune approximation. Le manuel exige des méthodes de montage de niveau industriel, imposant par exemple le chauffage du pignon d'entraînement de la pompe à huile dans une étuve exactement à 180 °C pendant 10 minutes avant son clavetage. Ces procédures garantissent l'élimination des contraintes mécaniques sur la ligne d'arbre.

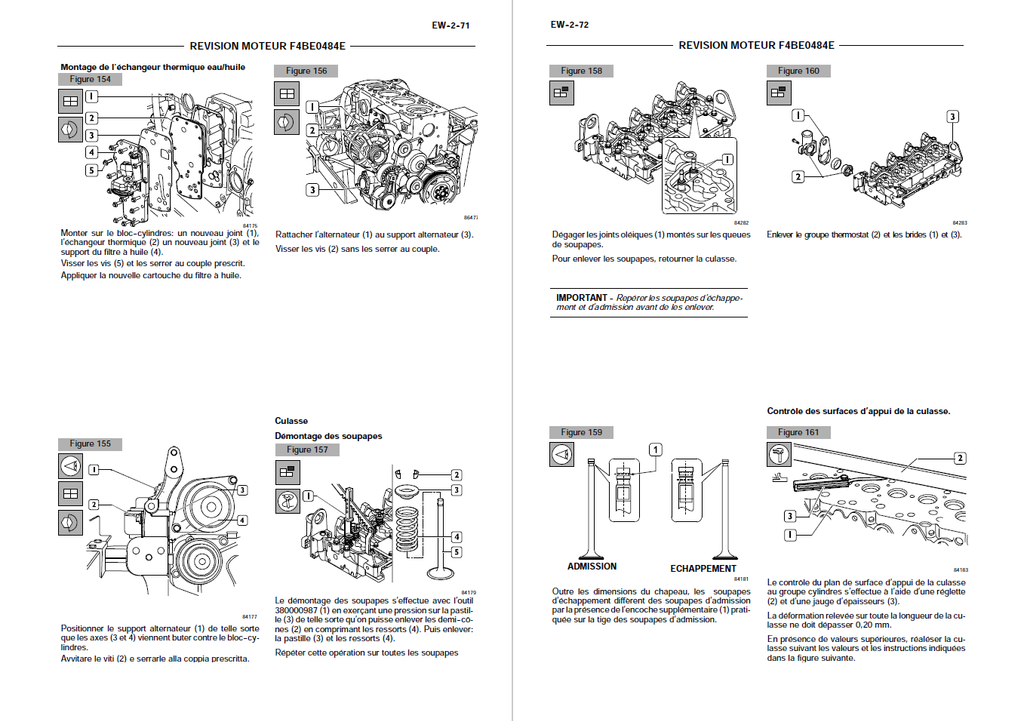

• Métrologie Intransigeante de la Culasse et des Soupapes : Transformez votre atelier en centre de rectification. Le guide documente les limites de déformation absolues, exigeant un surfaçage si la planéité de la culasse dépasse 0,20 mm. Il fournit les cotes de fraisage des sièges de soupapes (avec l'outil d'usine 380000975) et impose un diamètre de tige de soupape mesuré au micromètre entre 7,96 et 7,98 mm, assurant une étanchéité parfaite de la chambre de combustion.

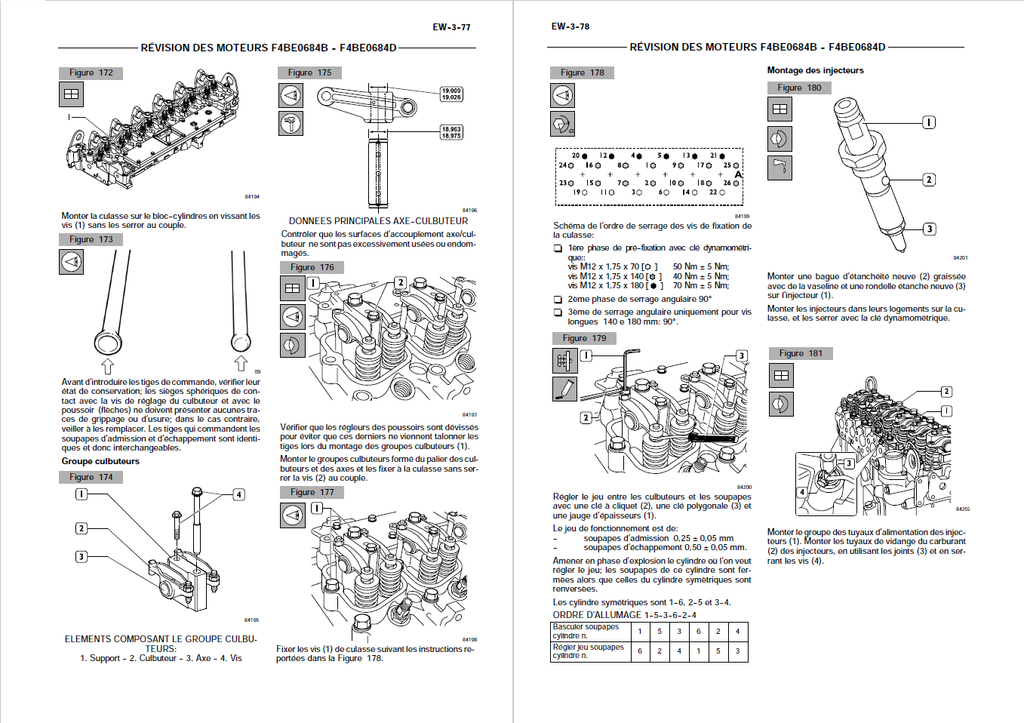

• Séquences de Verrouillage Dynamométrique Multi-Phases : Sécurisez l'intégrité de l'embiellage soumis aux très hautes pressions du système Tier 2. L'ouvrage dicte une procédure de serrage des chapeaux de paliers en passes progressives : une première contrainte à 50 ± 6 Nm, suivie d'une seconde passe à 80 ± 6 Nm. Les vis de fixation de la culasse requièrent également une échelle de couples spécifiques (40, 50 et 70 Nm) couplée à un serrage angulaire final.

Caractéristiques et Points Forts

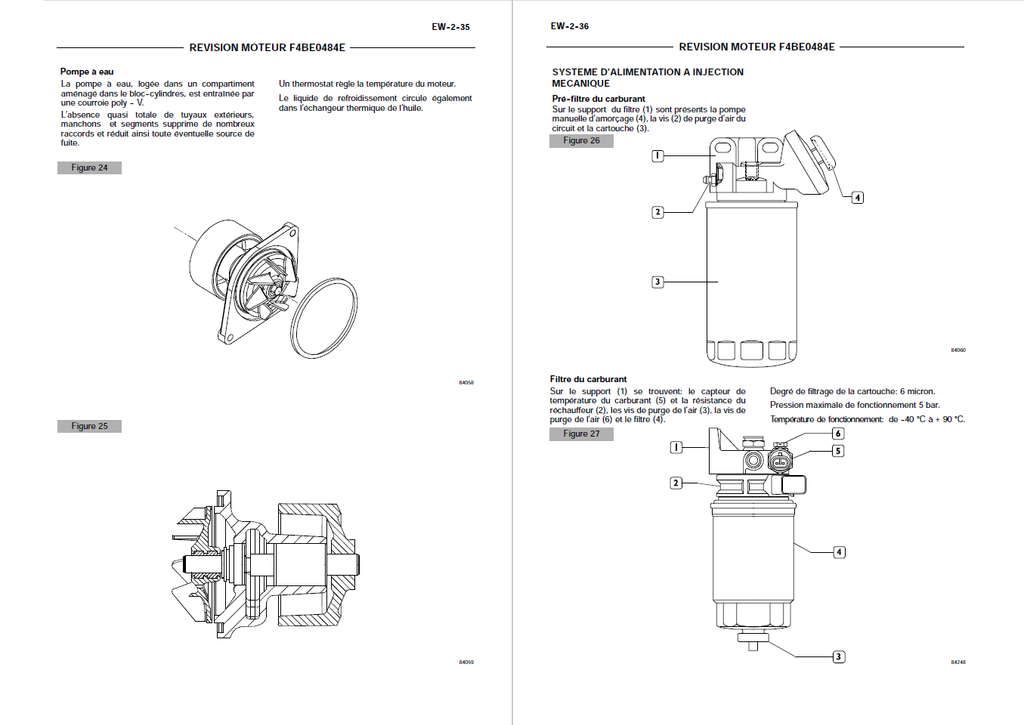

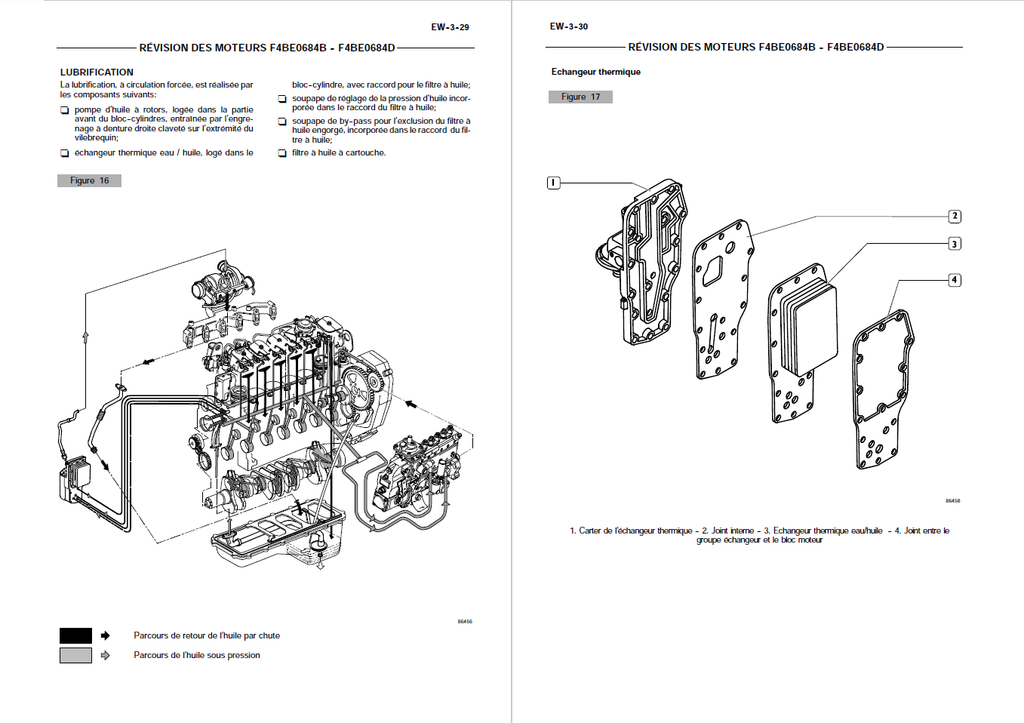

• Étalonnage des Fluides et Pressions de Service : Validez la santé interne du bloc endothermique sans démontage aveugle. Le document prescrit les valeurs de contrôle dynamique, exigeant une pression d'huile de 1,2 bar au régime de ralenti et de 3,8 bar au régime maximum. Il impose également un test de tenue hydraulique de la culasse sous une pression d'eau de 2 à 3 bar à 90 °C pour détecter les micro-fissures.

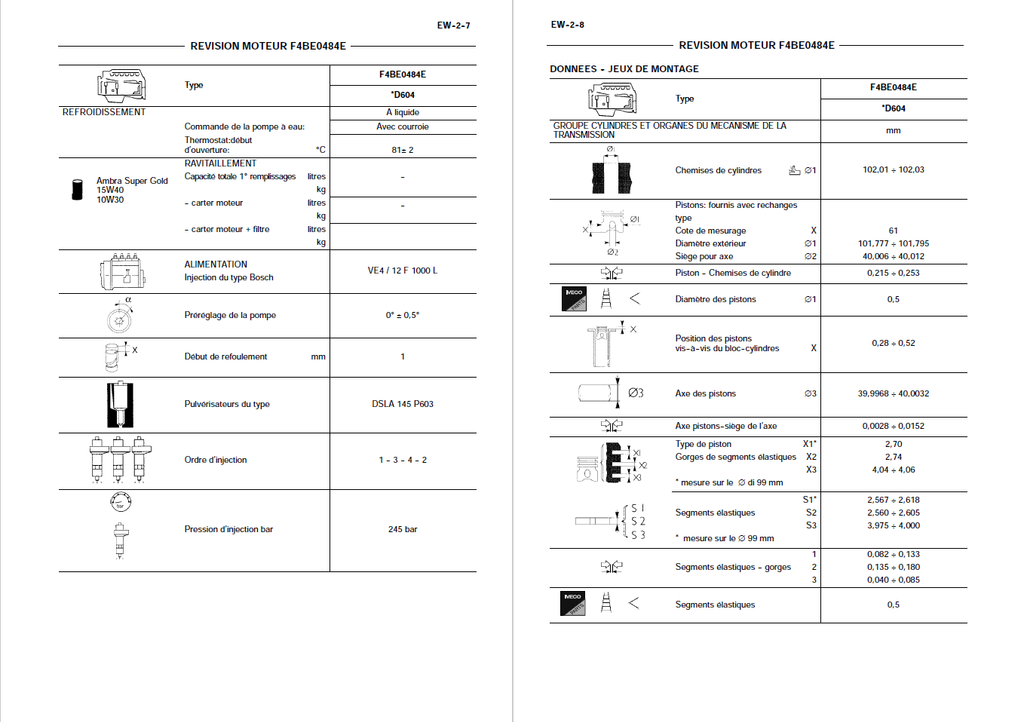

• Calibration Haute Pression de l'Injection Bosch : Maîtrisez le système de carburation des versions 4 et 6 cylindres. Ce manuel détaille le calage de l'avance des pompes PES 6A et VE4/12 strictement à 0° ± 0,5° (à l'aide des comparateurs 380001084 et 380001005). De plus, il exige le tarage des injecteurs (type DSLA 145 P1174/P603) à une pression d'ouverture absolue de 245 bar.
• Topographie Électrique de la Ligne de Démarrage : L'ouvrage intègre les matrices de diagnostic rapide pour les composants électriques vitaux du moteur. Il détaille les abaques de test pour l'alternateur lourd Bosch NCBI 28 V 35-70 A et le démarreur Bosch 24 V - 4 kW, permettant d'isoler instantanément un induit en court-circuit ou des bobinages de champ défectueux sans recourir au remplacement aléatoire.

Résolution de Problèmes en Atelier

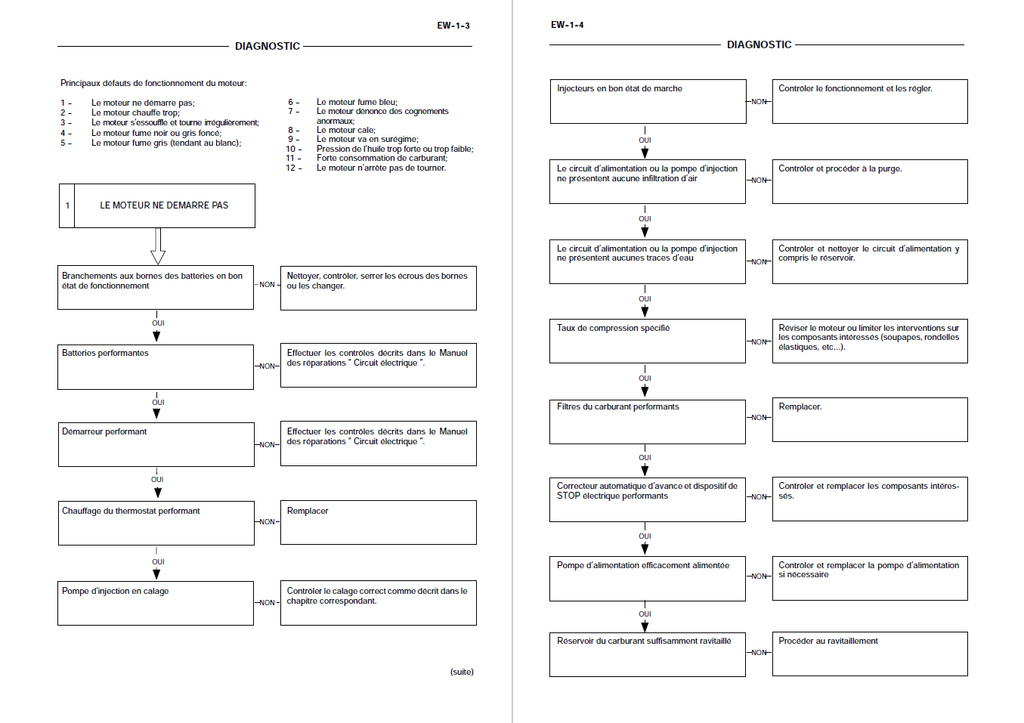

• Analyse Scientifique de la Colorimétrie des Fumées : Le guide déploie des arbres de défaillance exhaustifs basés sur les émissions de l'échappement. Face à un moteur émettant une fumée grise tendant au blanc, le logigramme vous empêche d'incriminer l'injection et cible immédiatement une infiltration du liquide de refroidissement (joint de culasse). Pour une fumée noire, il oriente le technicien vers le réglage de la vis de débit maximum ou le dispositif L.D.A.
• Éradication des Calages et Surrégimes Intempestifs : Si le moteur s'essouffle ou s'emballe de manière irrégulière, la matrice de diagnostic croise la mécanique et l'hydraulique du carburant. Elle impose le contrôle de l'électro-aimant d'arrêt, la vérification du régulateur de vitesse interne de la pompe, et la purge de toute trace d'eau ou d'air dans le système d'alimentation, évitant des déposes coûteuses de la pompe à injection.
• Traque Chirurgicale des Cognements Internes : Lorsqu'un moteur F4BE dénonce des bruits mécaniques anormaux, le protocole isole la source par l'acoustique et la métrologie. Si le cognement provient de la distribution, le technicien est guidé pour vérifier le jeu entre les soupapes et les culbuteurs ou l'usure des engrenages. S'il provient des cylindres, le diagnostic pointe directement vers l'usure des axes de pistons et l'intégrité des segments élastiques.

Note de Transparence et Spécificités de la Publication :Ce document est le Manuel des Réparations exclusif et intégral consacré uniquement au reconditionnement interne des blocs moteurs diesel (séries F4BE0484E, F4BE0684B, et F4BE0684D). Il se concentre à 100% sur l'usinage, la métrologie et le diagnostic endothermique. Conformément à la structure documentaire du constructeur, ce manuel de motorisation ne contient pas les schémas hydrauliques des bras de levage, ni les faisceaux électriques complets de la cabine des engins de terrassement sur lesquels ces moteurs sont montés. Pour les réparations touchant le châssis ou l'hydraulique de la machine, il est impératif de se référer au Manuel de Service (Châssis/Hydraulique) indépendant.
