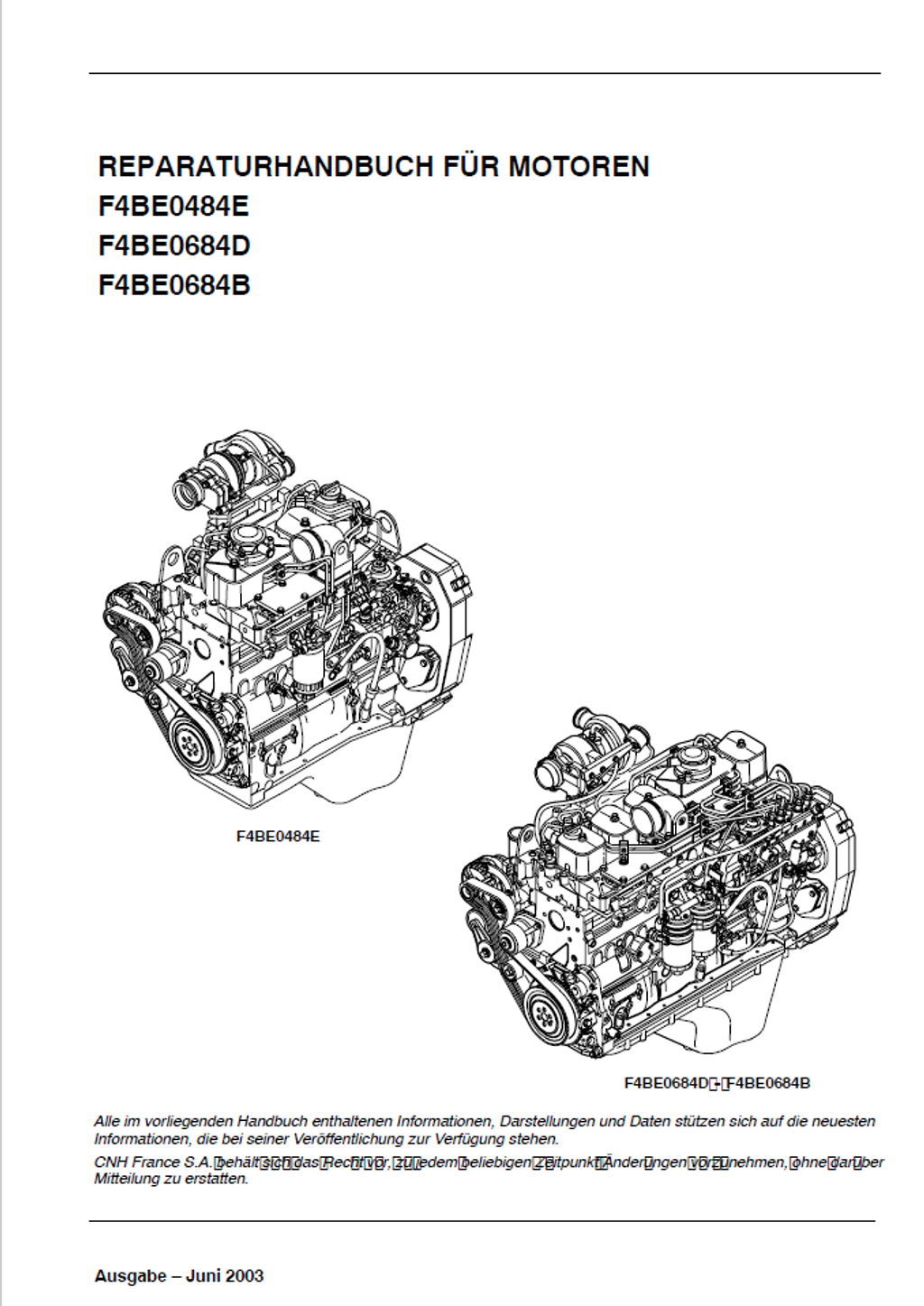

Iveco Motors / FPT Industrial F4BE0484E, F4BE0684D, F4BE0684B Tier 2 Dieselmotor Reparaturhandbuch 9-88980 Deutsch

Name: Iveco Motors / FPT Industrial F4BE0484E, F4BE0684D, F4BE0684B Tier 2 Dieselmotor Reparaturhandbuch 9-88980 Deutsch
SKU: 9-88980.pdf
Price: 19.99 USD
Availability: InStock

$ 19.99 USD

Offizieller Handbuch-Überblick

Dieses offizielle Reparaturhandbuch ist das unentbehrliche Referenzwerk für die kompromisslose Tiefenüberholung der CNH 4- und 6-Zylinder-Dieselmotoren der F4BE-Baureihe (Tier 2). Was diese technische Dokumentation besonders auszeichnet, ist die detaillierte Abdeckung der grundverschiedenen Einspritzsysteme innerhalb derselben Motorenfamilie: Es liefert die exakten Einstell- und Phasendaten sowohl für die mechanische Bosch VE4 Rotationseinspritzpumpe (beim 4-Zylinder-Modell F4BE0484E) als auch für die hochbelastbare Bosch PES 6A Reihen-Einspritzpumpe (bei den 6-Zylinder-Modellen F4BE0684D und F4BE0684B). Darüber hinaus bietet das Werk harte mechanische Werksvorgaben für den Kurbeltrieb, einschließlich spezifischer Verschleißgrenzen im Hundertstel-Millimeter-Bereich, Toleranzklassen für verringerte Lagerzapfen (z.B. Untermaß-Stufen von 0,250 und 0,500 mm) sowie zwingend vorgeschriebener Winkelanzugsmomente. Ergänzt durch visuelle Diagnose-Flowcharts und elektrische Prüfwerte (für Bosch 24V-Anlasser und NCBI-Lichtmaschinen), garantiert dieses Dokument eine absolut fehlerfreie Motoreninstandsetzung auf höchstem OEM-Niveau.

Marke: Iveco Motors / FPT Industrial / CASE Construction
Maschinentyp: Dieselmotor
Handbuchart: Reparaturhandbuch
Maschinenmodell: F4BE0484E, F4BE0684D, F4BE0684B Tier 2 (inklusive Varianten *D604, *D402, *D403)
Seriennummer: N/R
Vertriebsregion: N/R
Buchcode: 9-88980
Ausgabe: Juni 2003
Sprache: Deutsch
Seiten: 196
Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

Winkelgesteuerte Dehnschrauben-Protokolle: Das Handbuch lässt absolut keinen Spielraum für Fehler bei der Montage strukturkritischer Bauteile. Es fordert ein striktes, mehrstufiges Anzugsverfahren für den Zylinderkopf (z. B. 50 Nm, dann 40 Nm, 70 Nm, gefolgt von zwei präzisen 90°-Winkelschritten für die M12-Langschrauben). Die Hauptlagerdeckel werden mit 50 Nm, 80 Nm und einem finalen 90°-Winkelabschluss auf absolute Blocksteifigkeit fixiert.
Mikrometrische Passungen bis ins Tausendstel: Erreichen Sie echte Werksnormen beim Wiederaufbau des Kurbeltriebs. Das Werk definiert das kritische Passungsspiel zwischen Kolbenzapfen und Zapfensitz mit extrem engen 0,0028 bis 0,0152 mm. Das Längsspiel (Bundspiel) der Motorenwelle wird zwingend auf 0,068 bis 0,410 mm reglementiert, ergänzt durch exakte Untermaß-Vorgaben für die Hauptlager (0,250 und 0,500 mm).
Spezifikation zweier mechanischer Einspritzsysteme: Das Dokument bietet die umfassenden Einstell- und Phasendaten für zwei unterschiedliche Kraftstoffsysteme der F4BE-Familie. Sie erhalten die spezifischen Kalibrierungswerte sowohl für die Bosch VE4 Rotationspumpe (beim Vierzylinder F4BE0484E) als auch für die Hochleistungs-Reiheneinspritzpumpe Bosch PES 6A (bei den Sechszylindern F4BE0684D/B), jeweils ausgelegt auf einen exakten Einspritzdruck von 245 bar.

Technische Highlights

Kennlinien und Pin-Belegungen der Peripherie: Diese Anleitung beschränkt sich nicht auf die reine Mechanik. Sie liefert detaillierte interne Schaltpläne, Klemmenbezeichnungen (z. B. Klemme 30, 50, 15) und grafische Leistungskurven für den 24 V (4 kW) Bosch-Anlasser sowie den 28 V (35-70 A) NCBI-Wechselstromgenerator, inklusive der essenziellen Spannungsregler-Kennlinien.
Visuelle Fehlerbaum-Algorithmen: Komplexe Störungsbilder werden durch logische "Ja/Nein"-Diagnosestammbäume systematisch eingegrenzt. Ob der Motor die Höchstdrehzahl überschreitet, sich nicht mehr ausschalten lässt oder übermäßig raucht – die Matrix leitet den Techniker Schritt für Schritt von der einfachen Sichtprüfung der Verkabelung bis zur tiefgreifenden Kontrolle der L.D.A.-Vorrichtung oder der elektrischen STOP-Vorrichtung.
Integration von Spezialwerkzeug-Protokollen: Das Buch integriert nahtlos die exakten Anwendungsvorgaben für werksseitige Spezialwerkzeuge. Dazu gehören der obligatorische Einsatz des Kompressionsprüfers "Motometer 75301430" zur Prüfung des Verdichtungsverhältnisses sowie spezifische Ausziehwerkzeuge (z.B. 380000979) zur sicheren, verzugfreien Demontage des Einspritzpumpen-Zahnrads.

Analytischer Problemlöser

Akustische Differenzierung von Triebwerksgeräuschen: Isolieren Sie mechanische Defekte gezielt nach Gehör. Das Handbuch liefert glasklare Prüfpfade zur Unterscheidung von "Klopfen in der Motorenwelle" (fordert die Prüfung von Hauptlagerspielen und Öldruck), "Klopfen in den Pleuelstangen" (Pleuelzapfen und Quadratur prüfen) und "Klopfen in den Kolben" (Spannringe und Kolbennaben prüfen). So vermeiden Sie teure, blinde Komplettzerlegungen.
Systematische Rauchgas-Analytik: Schwarzer, blauer oder grauer Rauch? Die geführte Diagnose trennt die Ursachen präzise auf. Während blauer Rauch sofort zur Prüfung der Öldampf-Entlüftung und Zylinderverdichtung leitet, zwingt grauer (weiß werdender) Rauch den Techniker zur genauen Überprüfung des Thermostats und der dynamischen Einspritzpumpen-Phaseneinstellung.
Ursachenforschung bei Schmieröldruck-Verlust: Schützen Sie die rotierenden Massen effektiv vor dem Hitzetod. Bei unzureichendem oder zu hohem Öldruck leitet das Protokoll zunächst zur Überprüfung der Viskosität, des Druckregelventils und der Ölpumpe an. Erst nach dem validierten Ausschluss dieser Peripherie-Fehler fordert das Buch die Vermessung der Haupt- und Pleuellager, um unnötigen Arbeitsaufwand zu verhindern.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses Werkstatthandbuch widmet sich exklusiv der mechanischen Komplettrevision der nackten Dieselmotoren (F4BE0484E / F4BE0684D / F4BE0684B) inklusive deren Starter und Lichtmaschine. Wie in den einleitenden Diagnosebäumen des Herstellers ausdrücklich vermerkt (z.B. "Die im Reparaturhandbuch 'Elektrik' beschriebenen Kontrollen ausführen"), erfordern übergeordnete Prüfungen der maschinenseitigen Hauptkabelbäume, des Zündschlosses oder der Hydraulikanlage zwingend das separate Servicehandbuch der jeweiligen Trägermaschine.

Inhaltsverzeichnis

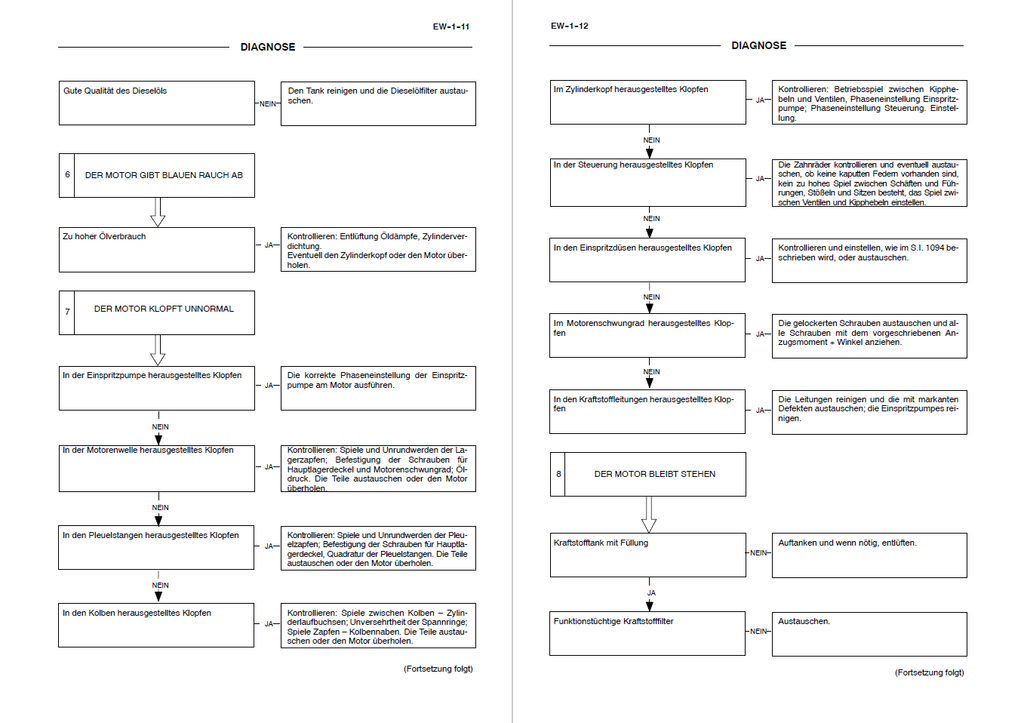

DIAGNOSE
- Der Motor startet nicht
- Der Motor erwärmt sich zu stark
- Unzureichender oder zu hoher Öldruck
- Zu hoher Kraftstoffverbrauch
- Der Motor kann nicht ausgeschaltet werden
ÜBERHOLUNG MOTOR F4BE0484E
- Motor F4BE0684B
- Codierung der Motoren
- Wichtigste eigenshaften der Motoren
- Allgemeine Motoreneigenshaften
- Daten - Montagespiele
- Anzugsmomente
- Ausstattung
- Grafische Darstellungen und Symbole
- Allgemeines
- Beshreibung der wichtigsten mechanishen bestandteile des Motors
  - Motorgehäuse
  - Motorwelle
  - Dichtringe der Motorenwelle
  - Pleuellager

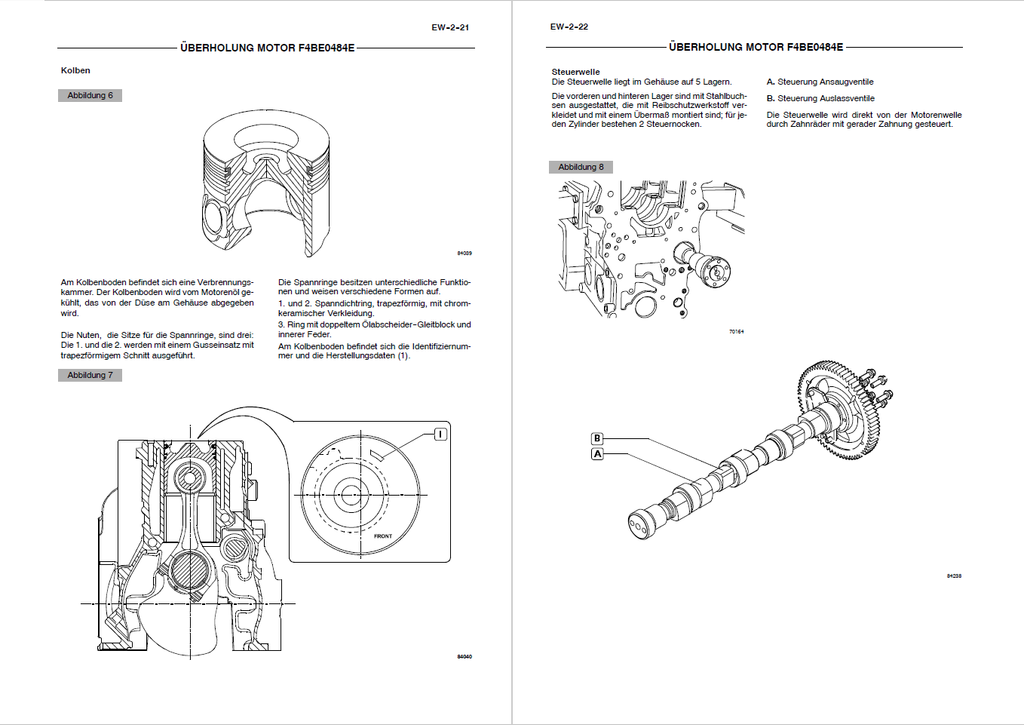

  - Kolben
  - Steuerwelle
  - Ventilsteuerung
  - Zylinderkopf
  - Ventile und Ventilsitze
  - Ventilführungen
  - Motorenschwungrad
  - Steuerung zusätzliche Organe
- Schmierung
  - Wärmewechsler
  - Ölpumpe
  - Ölwanne
  - Öldampfumwälzung
- Kühlung
  - Wasserpumpe
- ZufÜhrsystem mit mechanisher Einspritzung
  - Kraftstoffvorfilter
  - Kraftstofffilter
  - Mechanische Zuführpumpe
- Gesamte Einspritzung
- MotorÜberholung auf der werkbank
  - Demontierung des Motors
  - Austausch Dichtring
  - Entfernen der Einspritzpumpe
  - Entfernen Kipphebelgruppe
- Reparaturen der Zylindergruppe
  - Kontrollen und Messungen
  - Oberflächenkontrolle Kopfauflage an Zylindergruppe
- Steuerung
  - Steuerwelle
  - Kontrolle Nockenhub und Kontroll Ausrichten der Zapfen
- Buchsen
  - Montage Stöße - Steuerwelle
  - Austausch der Buchsen
  - Stößel
- Motorenwelle
  - Messung der Lager- und Pleuelzapfen
  - Austausch der Steuerzahnräder Ölpumpe
  - Einbau Hauptlager
  - Erfassung Montagespiel Lagerzapfen
  - Kontrolle Bundspiel Motorenwelle
- Gesamte Pleuel - Kolben
  - Kolben
  - Messung Kolbendurchmesser

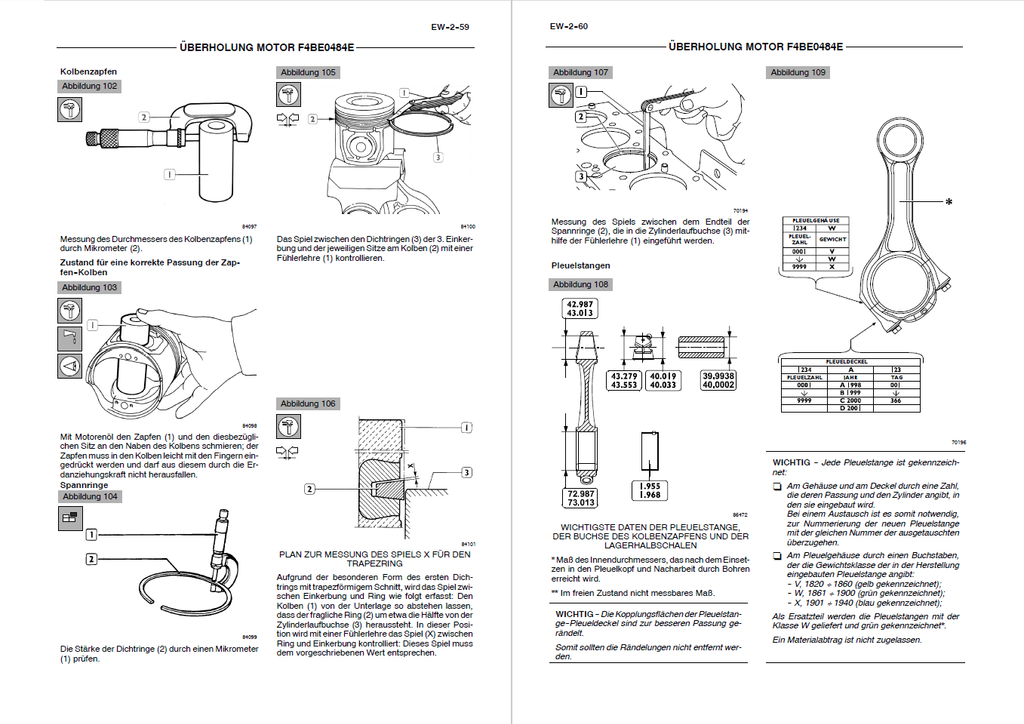

  - Kolbenzapfen
  - Bedingungen für eine korrekte Kopplung der Zapfen - Kolben
  - Spannringe
  - Pleuel
  - Buchsen
  - Kontrolle der Pleuelstangen
  - Kontrolle Drehung
  - Kontrolle Biegung
  - Montage gesamte Pleuelstange - Kolben
  - Kopplung Pleuelstange - Kolben
  - Montage Spannringe
  - Montage gesamte Pleuelstange - Kolben in die Zylinderlaufbuchsen
  - Erfassung des Montagespiels der Pleuelzapfen
  - Kontrolle Kolbenabstand
- Steuerung
  - Zahnradgehäuse Steuerung
  - Phaseneinstellung Steuerung
  - Einspritzpumpe - I Fase
  - Phaseneinstellung
  - Schwungradgehäuse
- Motorenshwungrad
  - Austausch Zahnkranz Motorenschwungrad
  - Einspritzpumpe - II fase
  - Montage Einspritzpumpe - II fase
  - Montage Öl- und Wasserpumpe
  - Montage Wärmewechsler Wasser/Öl
- Kontrolle Auflagefläche Zylinderkopf
- Kontrolle hydraulische Dichtigkeit Zylinderkopf
- Entzundern - Kontrolle und Schleifen der Ventile
- Ventile
- Ventilsitze
- VentilfÜhrungen
- Nachbearbeitung - Austausch Ventilsitze
- VentilfÜhrungen
- Montage Zylinderkopf
  - Wiederanschluss des Zylinderkopfs
  - Kipphebelgruppe
  - Montage Einspritzdüsen
- Austaush der EinspritzdÜsen
  - Ausbau
  - Wiederanschluss
- Ausbau/einbau kipphebel
  - Ausbau
  - Wiederanschluss
- Einstellen der StÖssel
- Phaseneinstellung Steureung
ÜBERHOLUNG MOTOREN F4BE0684B - F4BE0684D
- Motoren F4BE0684B - F4BE0684D
- Codierung der Motoren

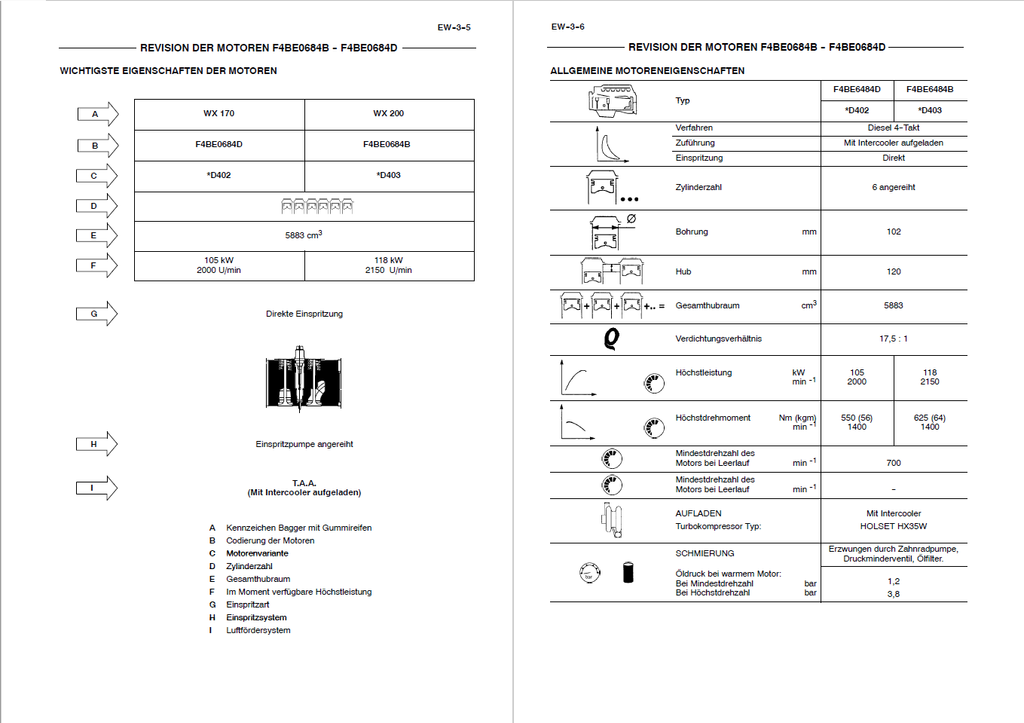

- Wichtigste eigenshaften der Motoren
- Allgemeine Motoreneigenshaften
- Daten - Montagespiele
- Anzugsmomente
- Ausstattung
- Grafische Darstellungen und Symbole
- Allgemeines
- Beshreibung der wichtigsten mechanishen bestandteile des Motors
  - Gehäuse
  - Motorenwelle
  - Dichtringe der Motorenwelle
  - Pleuellager
  - Kolben
  - Steuerwelle
  - Ventilsteuerung
  - Zylinderkopf
  - Ventile und Ventilsitze
  - Ventilführungen
  - Motorenschwungrad
  - Steuerung zusätzliche Organe

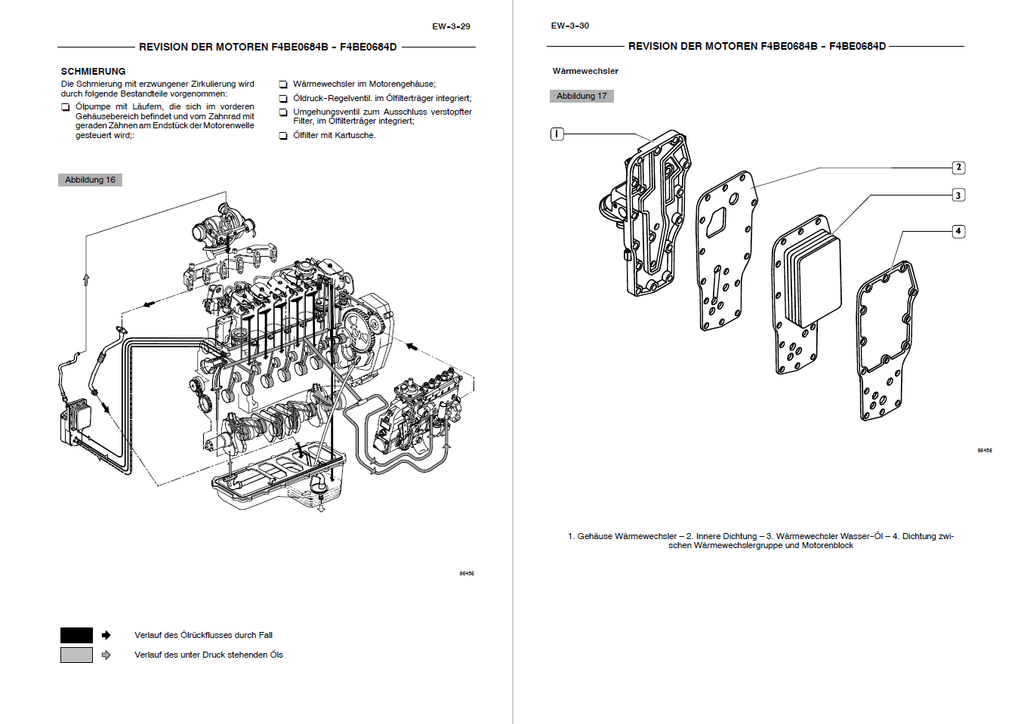

- Schmierung
  - Wärmewechsler
  - Ölpumpe
  - Ölwanne
  - Öldampfumwälzung
- Kühlung
  - Wasserpumpe
- ZufÜhrsystem mit mechanisher Einspritzung
  - Kraftstoffvorfilter
  - Kraftstofffilter
  - Mechanische Zuführpumpe
- Gesamte Einspritzung
- MotorÜberholung auf der werkbank
  - Demontierung des Motors
  - Austausch Dichtring
  - Entfernen der Einspritzpumpe
  - Entfernen Kipphebelgruppe
- Reparaturen der Zylindergruppe
  - Kontrollen und Messungen
  - Oberflächenkontrolle Kopfauflage an Zylindergruppe
- Steuerung
  - Steuerwelle
  - Kontrolle Nockenhub und Kontrolle Ausrichten der Zapfen
- Buchsen
  - Austausch der Buchsen
  - Stößel
  - Montage Stöße - Steuerwelle
- Motorenwelle
  - Messung der Lager- und Pleuelzapfen
  - Austausch der Steuerzahnräder Ölpumpe
  - Einbau Hauptlager
  - Erfassung Montagespiel Lagerzapfen
  - Kontrolle Bundspiel Motorenwelle
- Gesamte Pleuel - Kolben
  - Kolben
  - Messung Kolbendurchmesser
  - Kolbenzapfen
  - Bedingungen für eine korrekte Kopplung der Zapfen - Kolben
  - Spannringe
  - Pleuel
  - Buchsen

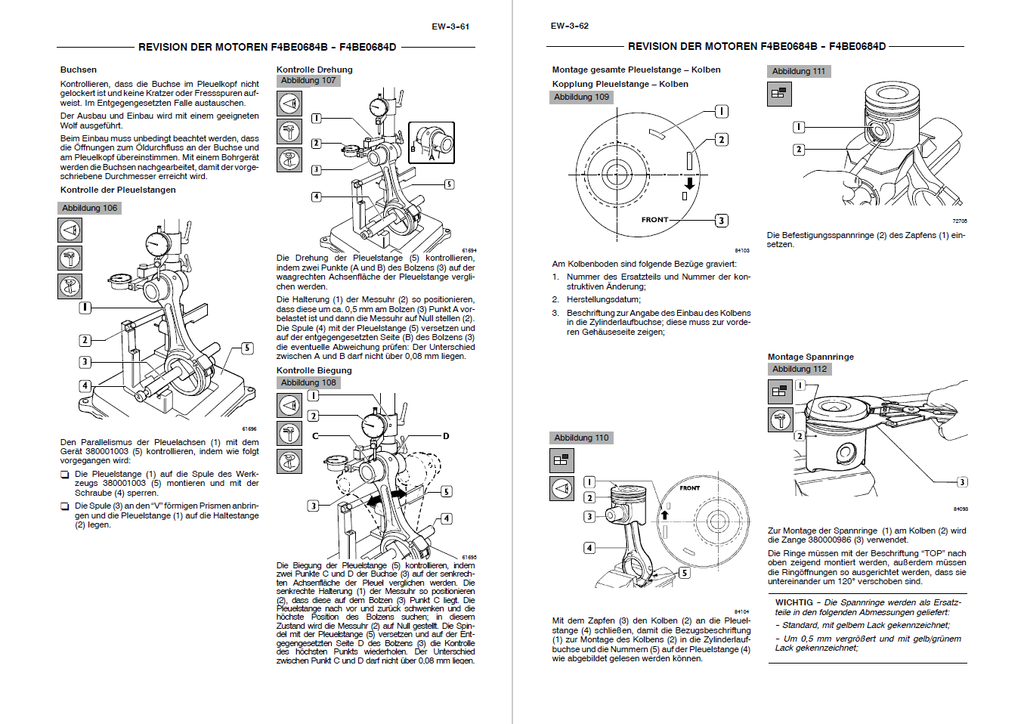

  - Kontrolle der Pleuelstangen
  - Kontrolle Drehung
  - Kontrolle Biegung
  - Montage gesamte Pleuelstange - Kolben
  - Kopplung Pleuelstange - Kolben
  - Montage Spannringe
  - Montage gesamte Pleuelstange - Kolben in die Zylinderlaufbuchsen
  - Erfassung des Montagespiels der Pleuelzapfen
  - Kontrolle Kolbenabstand
- Steuerung
  - Zahnradgehäuse Steuerung
  - Phaseneinstellung Steuerung
  - Einspritzpumpe - I Fase
  - Phaseneinstellung
  - Schwungradgehäuse
- Motorenshwungrad
  - Austausch Zahnkranz Motorenschwungrad
  - Einspritzpumpe - II fase
  - Montage Einspritzpumpe - II fase
  - Montage Öl- und Wasserpumpe
  - Montage Ölwanne
  - Montage Wärmewechsler Wasser/Öl
- Zylinderkopf
  - Ausbau der Ventile
  - Kontrolle Auflagefläche Zylinderkopf
  - Kontrolle hydraulische Dichtigkeit Zylinderkopf
- Ventile
  - Entzundern - Kontrolle und Schleifen der Ventile
  - Kontrolle Spiel zwischen Ventilschaft Ventilführung und Ventilzentrierung
- Ventilsitze
  - Nachbearbeitung - Austausch Ventilsitze
- VentilfÜhrungen
- Montage Zylinderkopf
- Ventilfedern VENTILFEDERN
  - Wiederanschluss des Zylinderkopfs
  - Kipphebelgruppe
  - Montage Einspritzdüsen

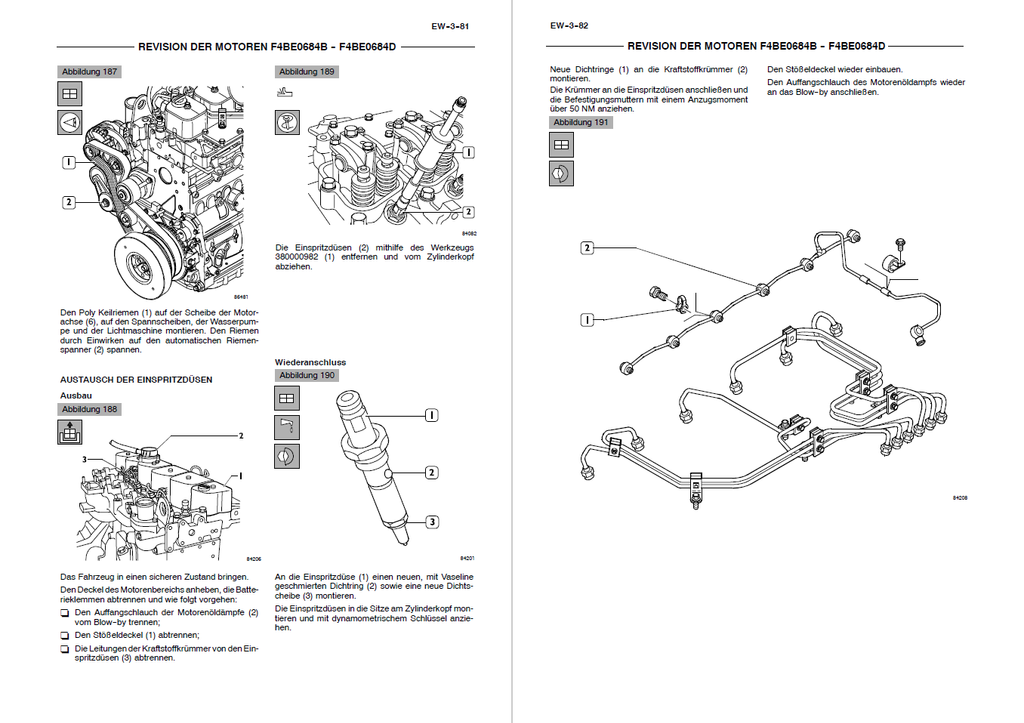

- Austaush der EinspritzdÜsen
  - Ausbau
  - Wiederanschluss
- Einstellen der StÖssel
- Phaseneinstellung Steureung
- Ausbauwiederinbau kipphebel
  - Wiederanschluss
  - Ausbau
AUFLADEN UND START
- Anlasser
  - Schnelldiagnose
  - Bosch 24 V - 4 kW

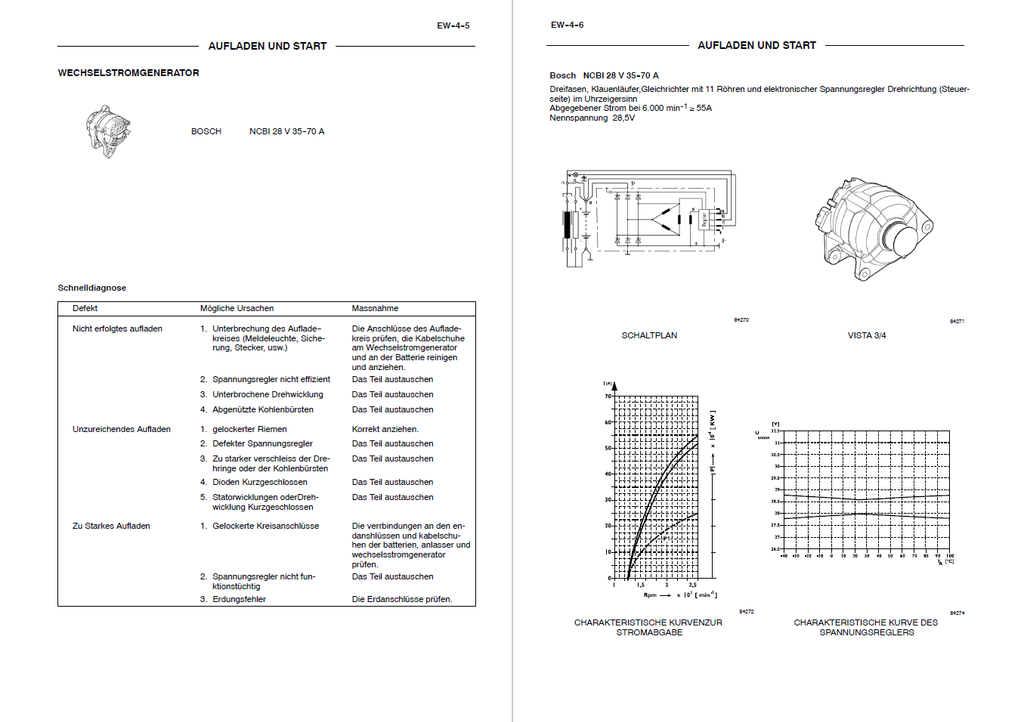

- Wechselstromgenerator
  - Schnelldiagnose
  - Bosch NCBI 28 V 35-70 A
