Iveco Motors / FPT Industrial F4GE0454C, F4GE0484G Tier 2 Dieselmotor Reparaturhandbuch 9-88920 Deutsch

Offizieller Handbuch-Überblick

Dieses hochspezialisierte Original-Reparaturhandbuch ist das maßgebliche Referenzwerk für die vollständige Diagnose und mechanische Tiefenüberholung der F4GE0454C und F4GE0484G (Tier 2) Dieselmotoren. Es bietet professionellen Motorentechnikern kompromisslose Werksvorgaben fernab von Standard-Wartungen: von der systematischen Fehlerbehebung über detaillierte Diagnose-Organigramme (z.B. bei Startversagen, extremer Rauchentwicklung oder Überhitzung) bis hin zu hochpräzisen mikrometrischen Verschleißgrenzen für Kurbelwellen, Zylinderlaufbuchsen und Kolben. Ein absoluter technologischer Schwerpunkt dieses Dokuments liegt auf der exakten Phaseneinstellung und Kalibrierung des mechanischen Einspritzsystems (Bosch VE4 / 12 F 1100 L Rotationseinspritzpumpe) sowie den zwingend vorgeschriebenen Anzugsmomenten für den Neuaufbau des Rumpfmotors. Mit diesem Dokument erhalten Sie die kompromisslose Datenbasis, um diese hochbelasteten Triebwerke fehlerfrei und strikt nach Herstellerniveau instand zu setzen.

• Marke: Iveco Motors / FPT Industrial / CASE Construction
• Maschinentyp: Dieselmotor
• Handbuchart: Reparaturhandbuch
• Maschinenmodell: F4GE0454C, F4GE0484G (inklusive Varianten *D660, *D655)
• Seriennummer: N/R
• Vertriebsregion: N/R
• Buchcode: 9-88920
• Ausgabe: Juni 2003
• Sprache: Deutsch
• Seiten: 116
• Dateiformat: PDF-Dokument (durchsuchbar)

Entscheidende Kernverkaufsargumente

• Mikrometrische Kurbeltrieb-Toleranzen: Beenden Sie das Rätselraten bei der Motorüberholung. Dieses Handbuch definiert die kompromisslosen Verschleißgrenzen der rotierenden Massen: Das vorgeschriebene Spiel zwischen Kolbenzapfen und Buchse ist strikt auf 0,019 bis 0,039 mm reglementiert. Für die Hauptlager der Motorenwelle erzwingt das Werk ein Montagespiel von exakt 0,041 bis 0,119 mm, um fatale Schmierfilmabrisse unter Schwerlast zu verhindern.
• Mehrstufige Hochdruck-Anzugsprotokolle: Sichern Sie die strukturelle Integrität des Rumpfmotors ab. Die Zylinderkopfbefestigung verlangt ein absolut präzises, dreistufiges Verfahren: Initial mit 50 ± 5 Nm, gefolgt von 40 ± 5 Nm und einem finalen Winkelanzug von exakt 90°. Das massive Schwungradgehäuse muss mit M16-Schrauben und gewaltigen 200 ± 20 Nm gesichert werden.
• Wissenschaftliche Kalibrierung der Kraftstoffeinspritzung: Meistern Sie das Herzstück des Dieselmotors. Das Dokument liefert die tiefgreifenden Spezifikationen für das mechanische Einspritzsystem, inklusive der Phasen- und Winkeleinstellung der Bosch VE4 / 12 F 1100 L Rotationspumpe sowie der exakten Spezifikationen für die DSLA 145 1174 Einspritzdüsen.

Technische Highlights

• Logische "Ja/Nein"-Diagnosebäume: Bewältigen Sie die 12 schwerwiegendsten Motorstörungen systematisch. Anstatt blind Teile zu tauschen, führen Sie extrem detaillierte Organigramme durch den Fehlerprozess. Ob der Motor blauen Rauch abgibt, die Höchstdrehzahl überschreitet oder sich nicht mehr ausschalten lässt – jeder Fehlerpfad grenzt die Ursache präzise zwischen Ventiltrieb, LDA-Vorrichtung oder Einspritzpumpe ein.
• Strukturelle Neuerungen (Fracture-Split-Technologie): Arbeiten Sie auf dem neuesten Stand der Metallurgie. Das Handbuch instruiert detailliert den Umgang mit den bruchgetrennten Pleuelstangen (Fracture-Split). Es warnt ausdrücklich vor jeglichem Materialabtrag und diktiert die strenge Einhaltung der ab Werk gewogenen Gewichtsklassen (z. B. Klasse W, grün gekennzeichnet, 1641 ÷ 1680 g).
• Schaltpläne für Start- und Ladesysteme: Sichern Sie die Peripherie des Triebwerks ab. Neben der reinen Mechanik liefert das Dokument Schaltpläne, Leistungskurven und Schnelldiagnose-Tabellen auf Pin-Ebene für den 24 V - 4 kW Bosch Anlasser sowie den 28 V 35-70 A NCBI Wechselstromgenerator.

Analytischer Problemlöser

• Akustische Isolierung fataler Klopfgeräusche: Identifizieren Sie den drohenden Motorschaden, bevor der Motor zerlegt wird. Die Diagnosematrix trennt glasklar zwischen "Klopfen in der Einspritzpumpe" (Phaseneinstellung korrigieren), "Klopfen in der Motorenwelle" (Lagerspiele und Öldruck prüfen) und Geräuschen im Zylinderkopf, wodurch Sie Tausende Euro an unnötiger Arbeitszeit sparen.
• Präzise Bewertung des Schmierkreislaufs: Verhindern Sie den Tod durch Ölmangel. Die Anleitung liefert die harten Referenzwerte zur Druckprüfung: Bei warmem Motor muss der Öldruck bei Mindestdrehzahl strikt über 1,2 bar liegen und bei Höchstdrehzahl zwingend über 3,5 bar ansteigen. Bei Abweichungen leitet das Buch sofort zur Überprüfung des Druckregelventils und der Trochoidenpumpe an.
• Gezielte Behebung von Überhitzungs-Szenarien: Wenn das Kühlwasser kocht, stoppt das Handbuch den sofortigen Tausch der Zylinderkopfdichtung. Die geführte Diagnose zwingt Sie zunächst zur systematischen Prüfung von Riemenspannern, der Thermostat-Funktionstüchtigkeit und den Durchströmbereichen im Zylinderkopf, um Fehldiagnosen auszuschließen.

Wichtiger Transparenz-Hinweis (Bitte beachten)HINWEIS: Dieses Werkstatthandbuch taucht mit extremer Detailtiefe in die mechanische Komplettüberholung und die Kraftstoffeinspritzung des nackten Motorblocks (F4GE0454C / F4GE0484G) ein. Wie in den einleitenden Diagnose-Organigrammen ausdrücklich vermerkt (z.B. "Die im Reparaturhandbuch 'Elektrik' beschriebenen Kontrollen ausführen"), erfordern bestimmte übergeordnete Prüfungen des Zündschlosses oder der Kabinenverkabelung das separate Elektrik-Handbuch der jeweiligen Trägermaschine (Backhoe Loader).

Inhaltsverzeichnis

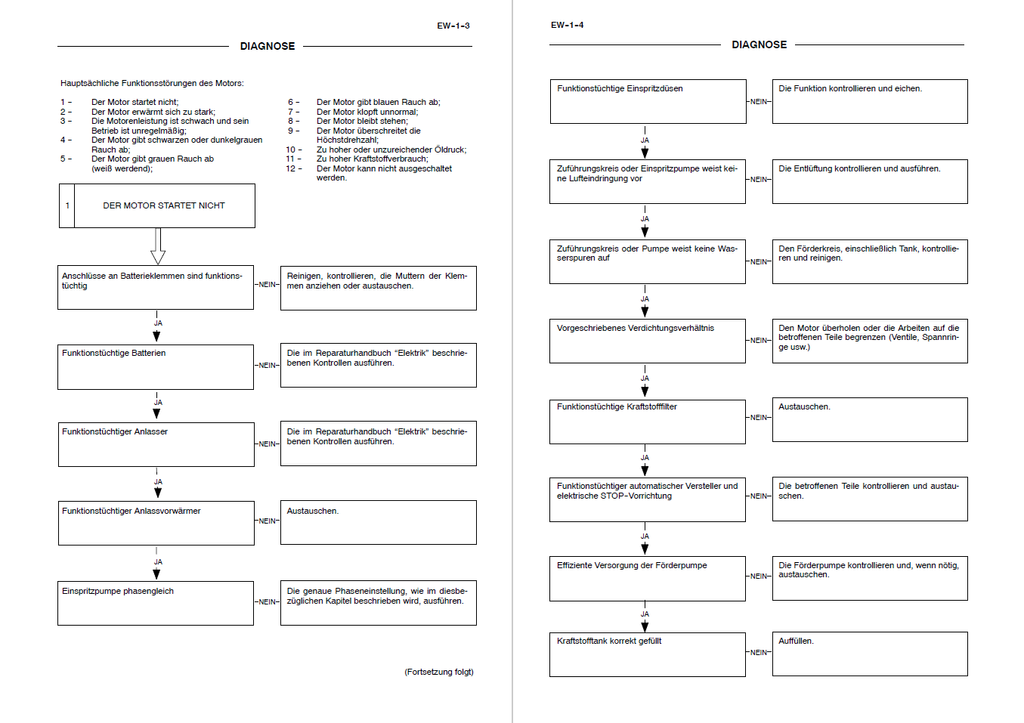

• DIAGNOSE
  • Diagnose
    • Hauptsächliche Funktionsstörungen des Motors
      • Der Motor startet nicht
      • Der Motor erwärmt sich zu stark
      • Die Motorenleistung ist schwach und sein Betrieb ist unregelmäßig
      • Der Motor gibt schwarzen oder dunkelgrauen Rauch ab
      • Der Motor gibt grauen Rauch ab (weiß werdend)
      • Der Motor gibt blauen Rauch ab
      • Der Motor klopft unnormal
      • Der Motor bleibt stehen
      • Der Motor überschreitet die Höchstdrehzahl
      • Zu hoher oder unzureichender Öldruck
      • Zu hoher Kraftstoffverbrauch
      • Der Motor kann nicht ausgeschaltet werden
• ÜBERHOLUNG MOTOREN F4GE0454C - F4GE0484G
  • Motor F4GE0454C
  • Motoren F4GE0484G

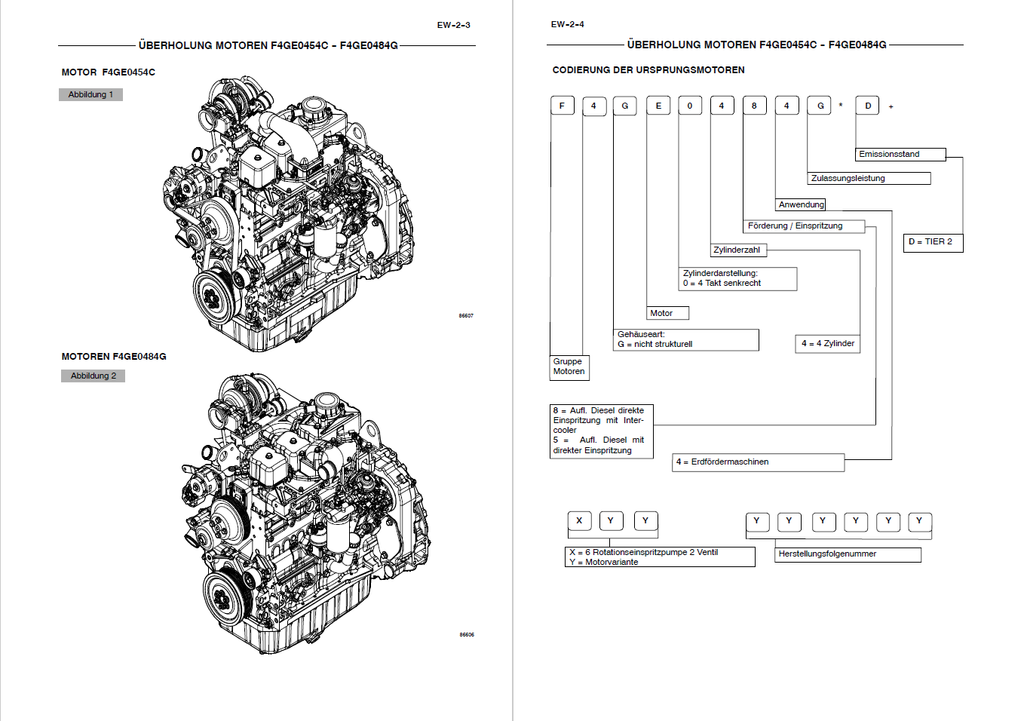

  • Codierung der ursprungsmotoren
  • Bedeutendste eigenschaften der motoren
  • Allgemeine motoreneigenschaften
  • Daten - montagespiele
  • Anzugsmomente
  • Spezialwerkzeug

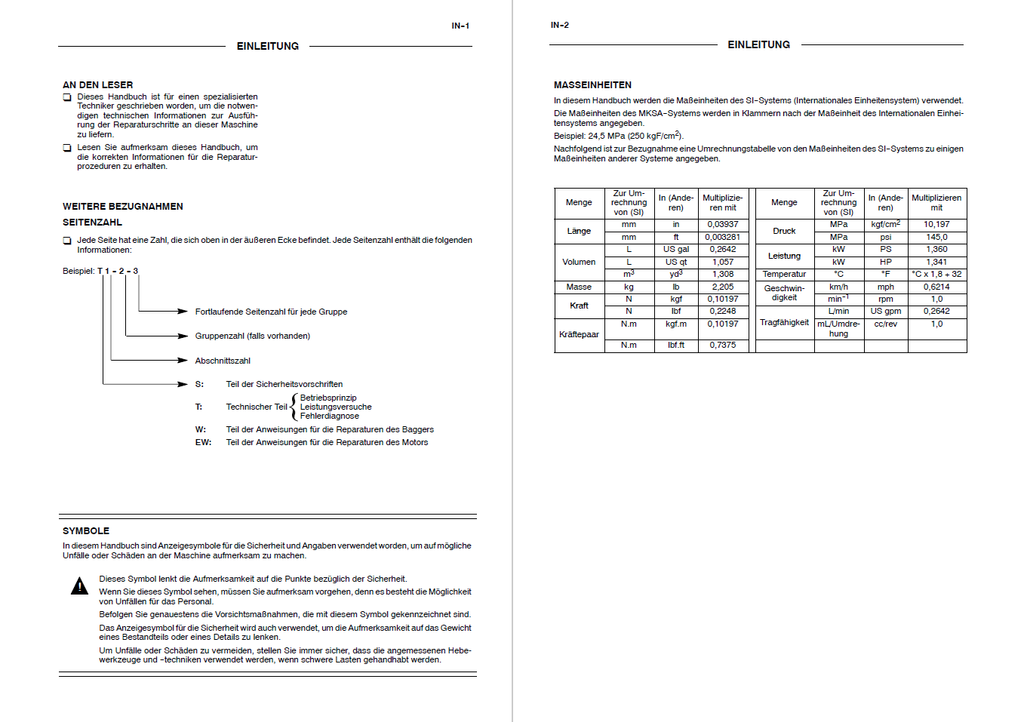

  • Grafische darstellungen und symbole
  • Allgemeines
  • MOTOR F4GE0454C
  • MOTOREN F4GE0484G
  • Beschreibung der wichtigsten mechanischen motorenbestandteile
    • Motorgehäuse
    • Motorwelle
    • Pleuelstangen
    • Kolben
    • Steuerwelle
    • Ventilsteuerung
    • Zylinderkopf Motor F4GE0454C
    • Zylinderkopf Motoren F4GE0484G
    • Ventile und Ventilsitze
    • Ventilführungen

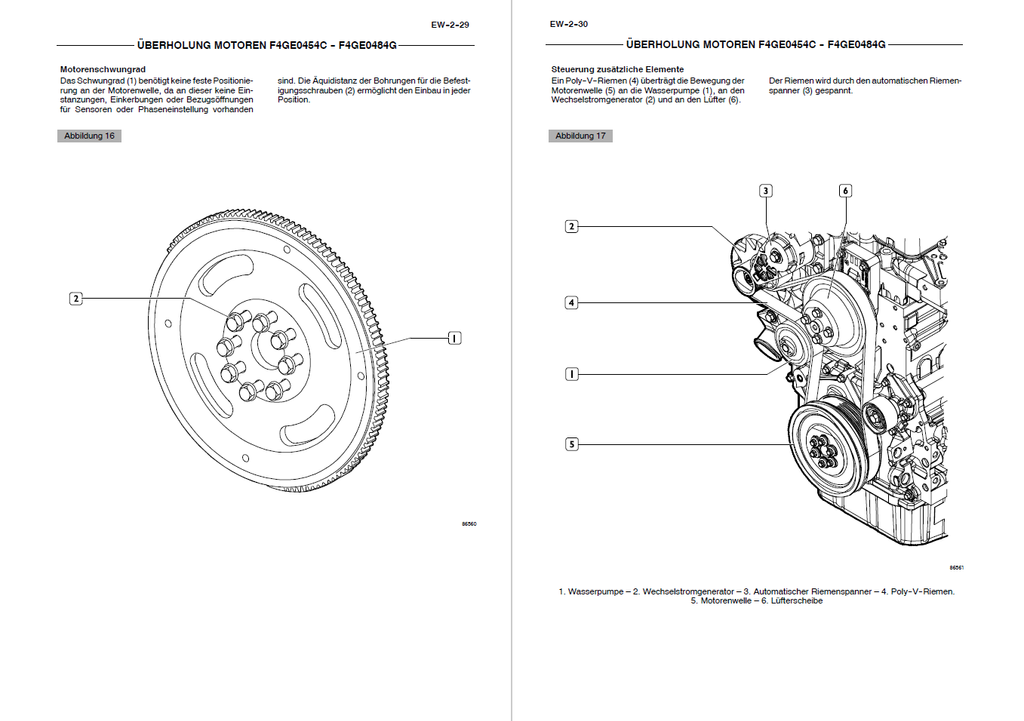

    • Motorenschwungrad
    • Steuerung zusätzliche Elemente
  • Zusätzliche massen
  • Schmierung
    • Wärmetauscher
    • Ölpumpe
    • Ölwanne
    • Motoren F4GE0484G *D660 / F4GE0454C * D660
    • Motor F4GE0484G *D665
    • Umwälzung Öldämpfe
  • Kühlung
    • Wasserpumpe
  • Zuführsystem mit mechanischer einspritzung
    • Kraftstofffilter
    • Mechanische Zuführpumpe
  • Gesamte Einspritzung
  • Motorenüberholung an der prüfbank
    • Demontieren des Motors
    • Austausch Dichtring
    • Entfernen der Einspritzpumpe
    • Entfernen der Kipphebelgruppe
  • Reparaturen der zylindergruppe
    • Kontrolle und Messungen

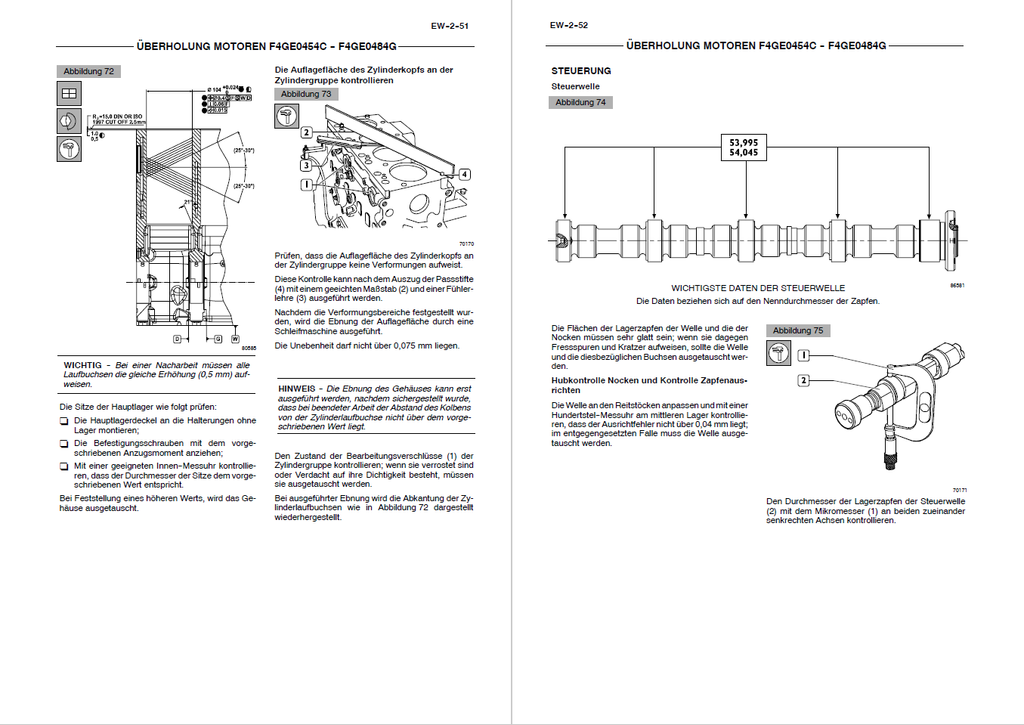

    • Die Auflagefläche des Zylinderkopfs an der Zylindergruppe kontrollieren
    • Hubkontrolle Nocken und Kontrolle Zapfenausrichten
  • Steuerung
    • Steuerwelle
  • Buchsen
    • Austausch der Buchsen
    • Stößel
    • Stößelmontage – Steuerwelle
  • Motorenwelle
    • Messung der Lagerzapfen und Pleuelzapfen
    • Austausch Zahnräder Steuerung Ölpumpe
    • Montage Hauptlager
    • Erfassung des Montagespiels der Lagerzapfen
    • Kontrolle Bundspiel Motorenwelle
  • Gesamte pleuelstangen-kolben
    • Kolben
    • Messung des Kolbendurchmessers
    • Kolbenzapfen
    • Zustand für eine korrekte Passung der Zapfen-Kolben
    • Spannringe
    • Pleuelstangen
    • Buchsen
    • Kontrolle Pleuelstangen
    • Kontrolle Drehung
    • Biegungskontrolle
    • Montage gesamte Pleuelstange-Kolben
    • Kopplung Pleuelstangen-Kolben
    • Einbau Spannringe
    • Montage gesamte Pleuelstange-Kolben in die Zylinderlaufbuchsen
    • Erfassung des Montagespiels der Pleuelzapfen
  • Steuerung
    • Zahnradgehäuse Steuerung
    • Kontrolle Kolbenabstand
    • Phaseneinstellung Steuerung
    • Einspritzpumpe – 1 . Fase
    • Phaseneinstellung
  • Montage der Zusatzmassen
    • Einstellen der zusätzlichen Auswuchtgewichte
  • Schwungradgehäuse
  • Motorenschwungrad
    • Austausch Zahnkranz Motorenschwungrad
    • Einspritzpumpe – II. Fase
    • Montage Einspritzpumpe – II. Fase
    • Montage Öl- und Wasserpumpe
    • Montage Wärmewechsler Wasser/Öl
  • Zylinderkopf
    • Demontage Ventile
    • Kontrolle Auflagefläche Zylinderkopf
    • Kontrolle hydraulische Dichtigkeit Zylinderkopf
    • Entzundern – Kontrolle und Schleifen der Ventile
    • Ventile

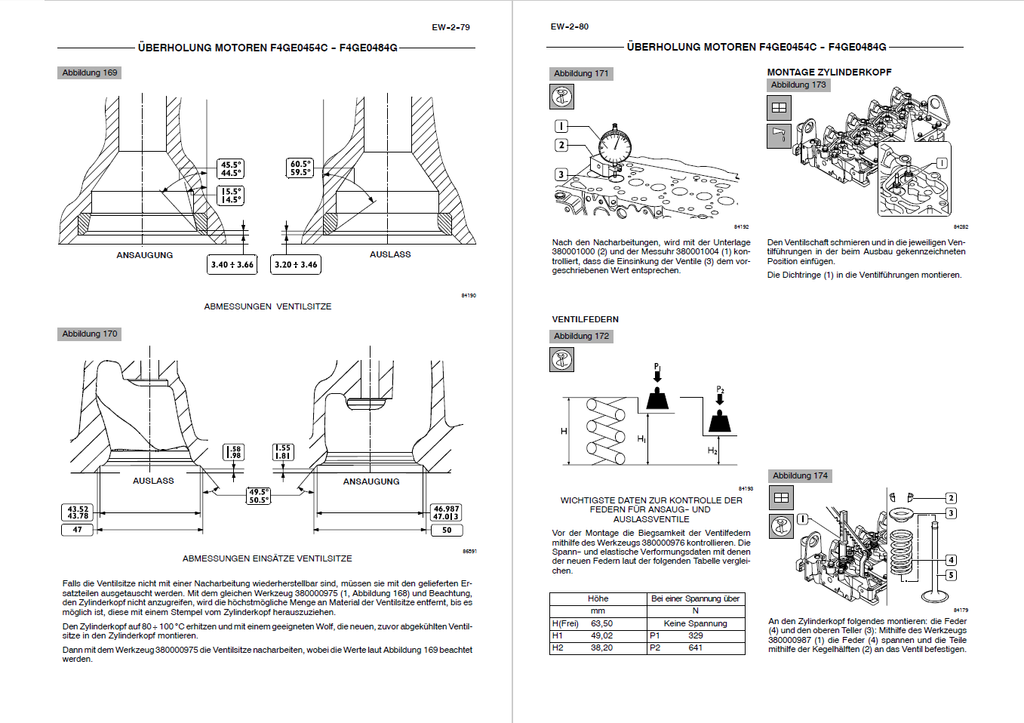

  • Ventilsitze
    • Nacharbeitung – Austausch Ventilsitze
  • Ventilführung
    • Kontrolle des Spiels zwischen Ventilschaft Ventilführung und Ventilzentrierung
  • Montage zylinderkopf
    • Ventilfedern
    • Kipphebelgruppe
    • Wiederanschluss des Zylinderkopfs
    • Montage Einspritzdüsen
  • Austausch der einspritzdüsen
    • Ausbau
    • Wiederanschluss
  • Ausbau/einbau kipphebel
    • Ausbau
    • Wiederanschluss
  • Einstellung der stössel
• AUFLADEN UND START
  • Anlasser
    • Schnelldiagnose
    • Bosch 24 V - 4 kW

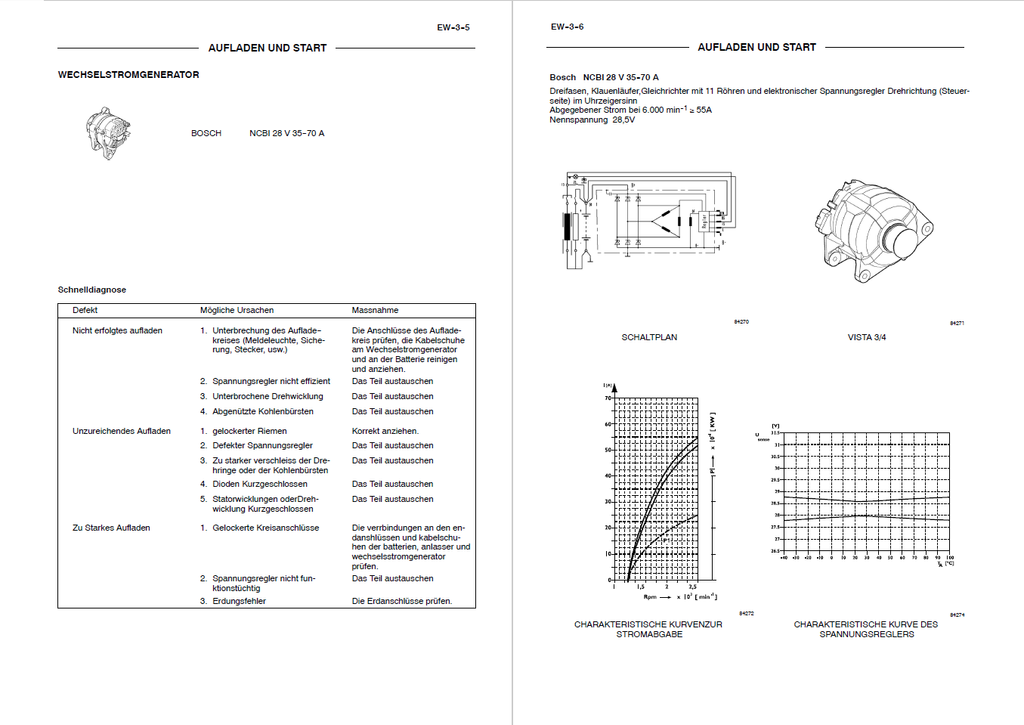

  • Wechselstromgenerator
    • Schnelldiagnose
    • Bosch NCBI 28 V 35-70 A
